Карниз является неотъемлемой частью любой крыши. Даже на плоской крыше, покрытой рулонным материалом, присутствует этот элемент. Единственным исключением может быть крыша с парапетом.

Что такое карниз крыши

Необходимость в сооружении карнизов состоит в том, что этот элемент защищает верхнюю часть стен от разрушительного воздействия осадков и ветров. Длина карнизных свесов определяется исходя из климата региона. Чем длиннее свесы, тем больше вероятность обрушения конструкции кровли по причине скопления большого количества снега и льда при обильных осадках в зимнее время.

При недостаточной длине свесы карнизов плохо защищают стены от ветра и от попадания на них дождя и снега, что приводит к их разрушению со временем. Это, в свою очередь, может привести к обрушению кровли, так как меняется геометрия верхней части стен. Правильно выполненный карниз не допустит разрушения стен и придаст всему дому завершённый облик.

Конструкция карниза

Зачастую конструкция карниза на фасадной стороне основывается на выступающих стропилах. Немного иную конструкцию имеют карнизы с фронтона. В местности, где дуют сильные ветра, свесы могут выполняться длиною в 1 м. Стандартной длиной свесов является длина от 0,5 до 0,6 м, но в любом случае она зависит в первую очередь от климатических условий и выбирается индивидуально.

Карниз на фронтальной стороне формируется на основе выноса конька за пределы стен на необходимую длину, а также выноса обрешётки скатов крыши.

Возведение домов имеет многовековые традиции, но каждый раз в конструкцию вносятся новшества для повышения эффективности тех или иных элементов конструкции, а также упрощения технологии постройки домов.

Карнизы являются неотъемлемой частью крыши, поэтому подбор оптимального типа является первостепенной задачей. При этом необходимо учитывать вид конструкции каркаса кровли, применяемый кровельный материал, а также условия климата региона, где ведётся возведение жилья.

Типы карнизов

Типов карнизных конструкций достаточно много, но все они делятся по следующим категориям:

Исполнение заподлицо. При такой конструкции стропила не выступают за пределы стены. К торцам стропил по всей длине ската крыши монтируется сливная доска, на которую выполняют монтаж водосточной системы. Отрицательной стороной является практически полное отсутствие защиты стен от попадания осадков.

Карниз заподлицо не выступает за пределы кровли

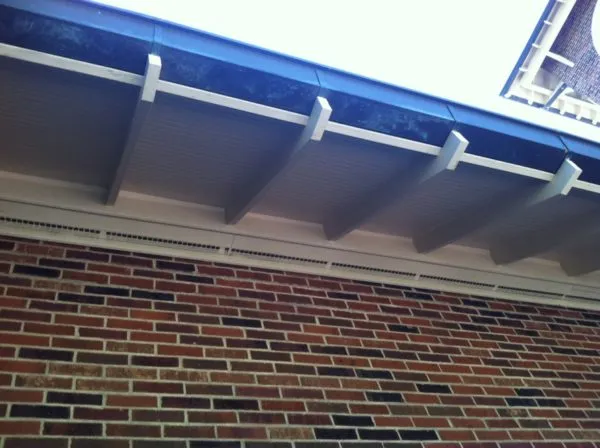

Открытые свесы. Получили широкое распространение при возведении частного жилья. При этом элементы водостока монтируются на верхней стороне кровли или по торцу.

Свес необязательно обшивать

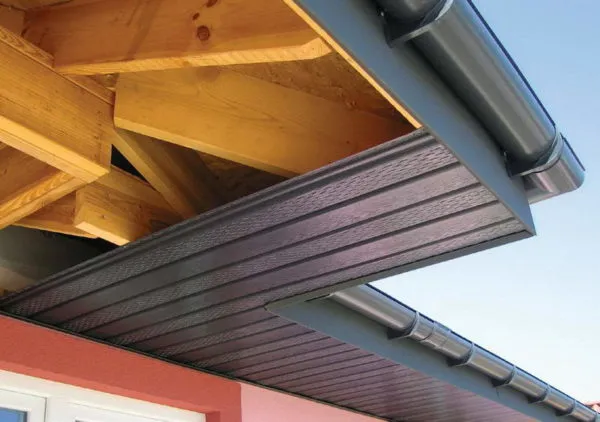

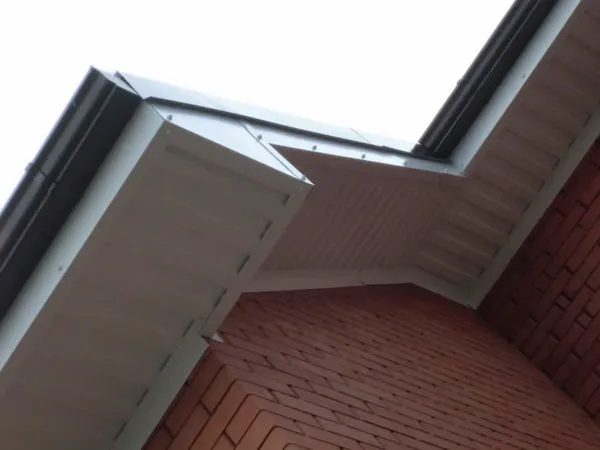

Закрытые свесы. Части стропил, которые выступают за пределы стен, покрыты кровельным материалом. При этом в кровельном материале выполняют пазы для монтажа софитов в нижней части свесов. Если конструкция жилья предусматривает чердачное помещение, то карниз должен обеспечивать и вентиляцию чердака.

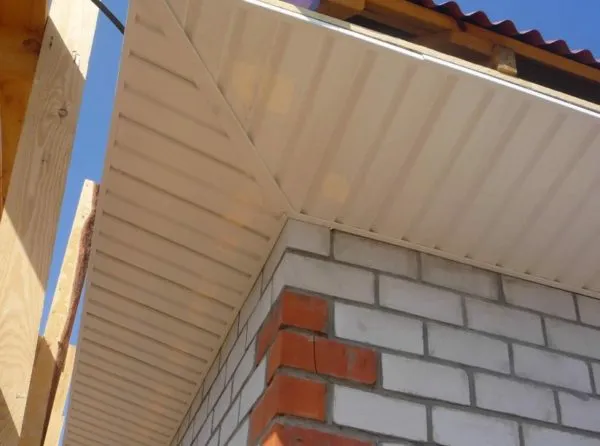

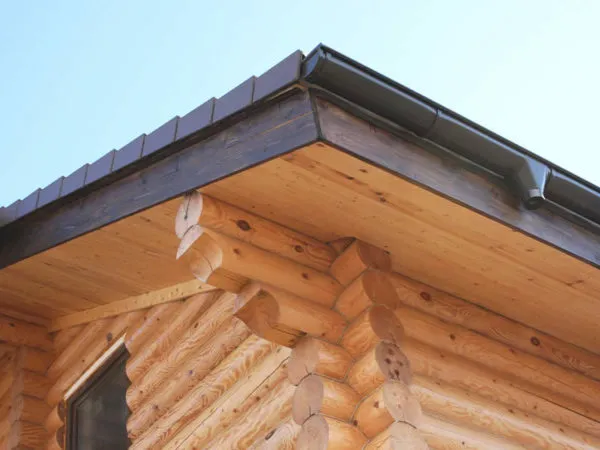

Обшитый свес более защищённый

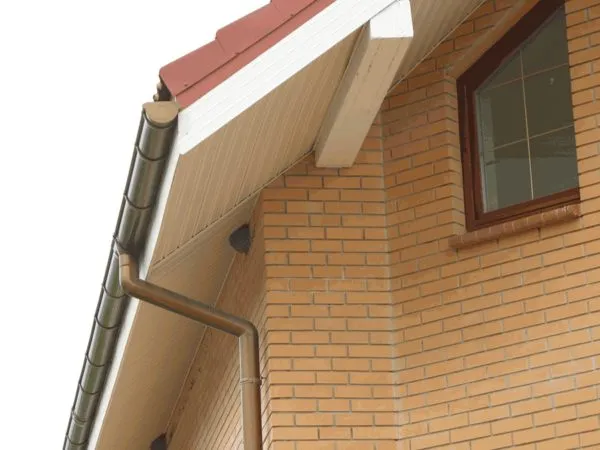

Фронтонный свес. Данный тип не имеет чётких правил исполнения. Может выходить или не выходить за пределы стены. Единственным требованием является обшивка выступающей части на ширину от 50 см.

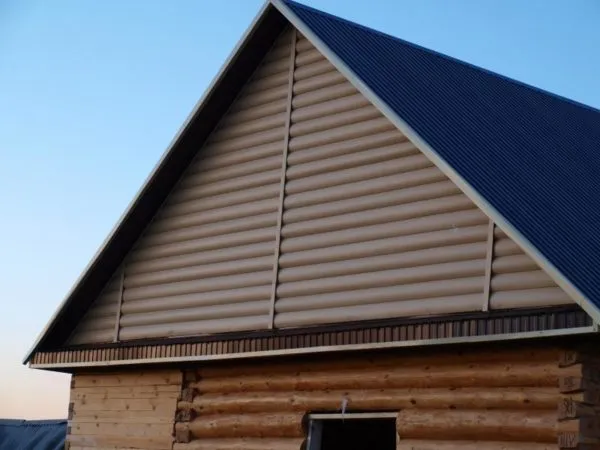

Фронтонный свес может выступать за пределы крыши

Длина карнизных свесов устанавливается в зависимости от типа строительства и климатических условий местности. В целом длина выступающей части карнизов варьируется в пределах от 0,4 метра до 1,2 метра.

Элементы карниза

Строение карниза зависит непосредственно от типа конструкции и способа обшивки. Но всё же есть составляющие, которые являются общими для всех боковых и фронтальных карнизов:

стропильный свес, который может дополнительно удлиняться кобылкой;
лобовая доска (этот элемент крепится непосредственно к концам стропил, причём строго вертикально, поскольку является основой для фиксации обшивочного материала и других составляющих карниза);
металлический фартук, который крепится на лобовую доску;
капельник и водосточный жёлоб;
непосредственно конструкция свеса;
брейка;
обшивка.

Минимальный вылет карниза кровли

Для того чтобы обеспечить максимальную степень защищенности стен, стропила выводят за границу стены на длину порядка 0,5–0,6 м. Такая длина выступа является оптимальной, но не предельной. Но конструкция крыши не всегда включает в себя стропила, которые выступают за периметр стен. В таком случае стропила удлиняют при помощи так называемых кобылок.

Свес карниза кровли

За всё долгое время практики возведения жилья, выделилось множество вариантов исполнения свесов.

Типичные варианты свесов:

неподшитые — самый распространённый тип для вальмовых и скатных крыш;
подшитые — подходят для изготовления двускатных крыш, также могут применяться на вальмовой кровле дома;
коробчатые — используют при устройстве односкатной и ломаной крыши;
укороченные — применяют для всех типов кровель.

Свес на фронтоне дома

В зависимости от конструкции дома свес делается заподлицо либо выступающим. Подходит любой вариант. В случае выступающего свеса необходимо обязательно обшить открытые части конструкции крыши.

В настоящее время имеется в наличии широкая номенклатура типов подшивочных материалов. При этом любой из типов имеет свои положительные и отрицательные стороны, но все они обеспечивают защиту высокой степени от воздействия влаги, а также вентиляцию и теплоизоляцию крыши. Останавливаясь на определённом типе материала, руководствуйтесь в первую очередь не его эстетичным видом, а величиной срока эксплуатации.

Такими свойствами обладает сталь с покрытием из цинка (оцинковка или профнастил). Оцинковка довольно жёсткая и имеет высокую устойчивость к воздействиям температуры и ветра, механическим повреждениям. Для обеспечения вентиляции кровли выполняется зазор между обшивкой и стенами.

Софиты

Софиты — один из самых распространённых видов обшивки карниза. Представляет собой панель из пластика с вентиляционными отверстиями, по своей форме повторяющую форму сайдинга. Дополнительным отличием является то, что панели имеют покрытие, обеспечивающие защиту от ультрафиолетового излечения. Они бывают:

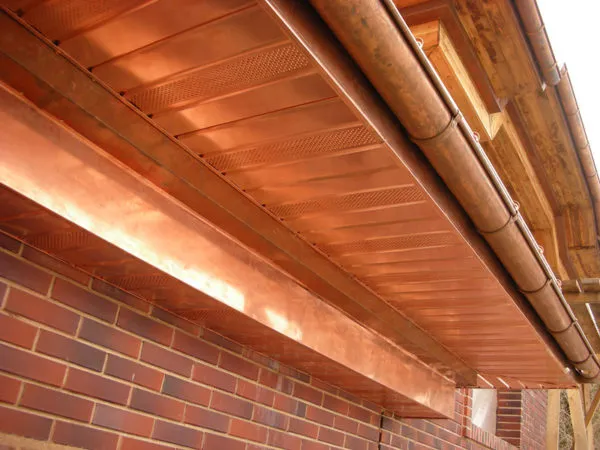

Медные. Данный вид софитов имеет большой срок службы, внешний вид которого имеет высокий уровень эстетики и презентабельности. Очень прочный и огнестойкий. Единственный, но существенный недостаток — высокая стоимость.

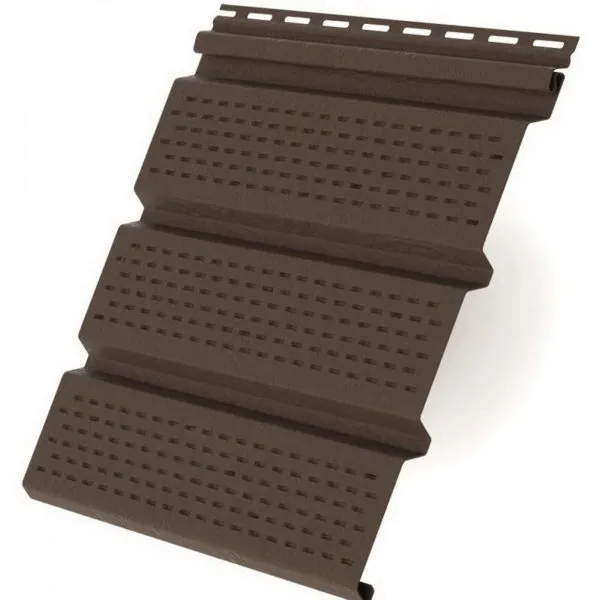

Софиты представляются собой материал с вентиляционными отверстиями
Алюминиевые. Имеют малый вес, обладают хорошим уровнем огнестойкости, довольно гибкие, а также имеют высокую степень ремонтопригодности. Покрытие алюминиевых софитов устойчиво к солнечному излучению, поэтому со временем не выгорает. Недостаток заключается в том, что выпускаются только в двух основных цветах — в белом и коричневом.

Алюминиевые софиты бывают двух цветов
Оцинкованные. Обладают длительным сроком службы, не требуют обслуживания. Они имеют хорошую прочность, хорошо защищены от влияния осадков и пожаров. Недостатком является большая масса, из-за которой процесс монтажа более трудоёмкий.
Виниловые. Этот вид софитов имеет самую низкую стоимость и является самым распространённым. Обладает малой массой, отлично выполняет функции защиты от внешнего воздействия, имеет эстетичный вид, легко монтируется. Несмотря на то что при монтаже на полотне отсутствуют швы в обшивке, гарантирует эффективную вентиляцию. Для изготовления виниловых софитов применяют огнестойкий материал, который, в свою очередь, ещё и довольно прочный. Производятся таких видов:

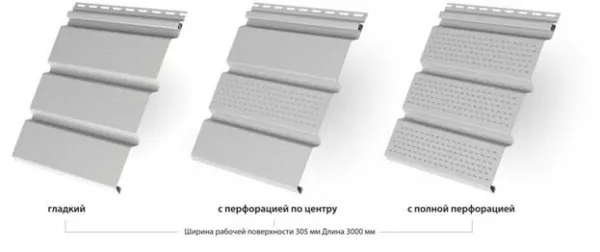

- сплошной трёхполосный без перфорации;
- с перфорацией по всей площади полотна;
- трёхполосный с перфорацией на центральной полосе (наиболее покупаемый).

  Софиты с перфорацией по центру самые распространённые

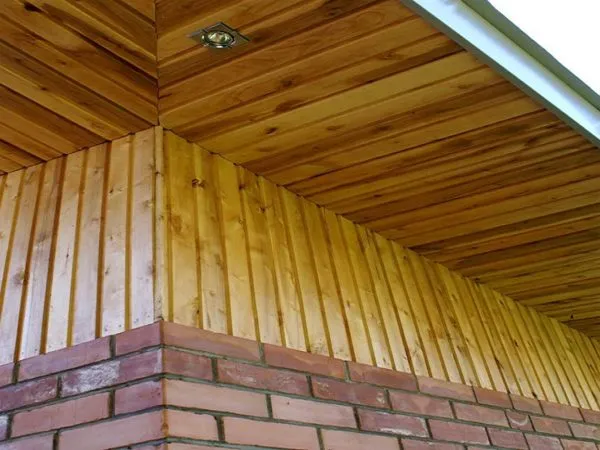

И в наше время достаточно часто встречается обшивка карнизов, выполненная из натурального дерева. Но по той простой причине, что такая обшивка монтируется снаружи и в полной мере подвержена воздействию природных факторов, к подбору древесины в качестве материала для подшивки требуется относиться серьёзно. Оптимальной толщиной деревянной планки является величина равной 20 мм. Дерево должно быть в меру сухим, так как сильно влажное дерево со временем начнёт крутить, а пересушенное, скорее всего, треснет.

Для вентиляции кровли оставляют зазор в 1,5–2 см между стеной и доской.

Видео: инструкция по монтажу софитов

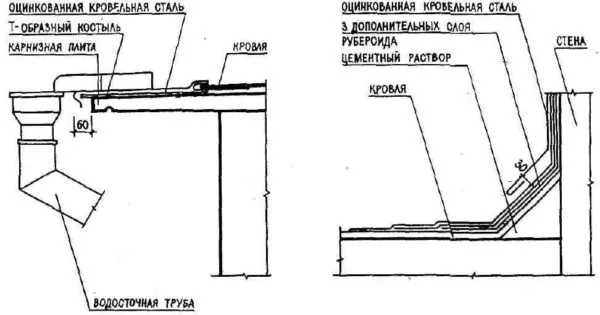

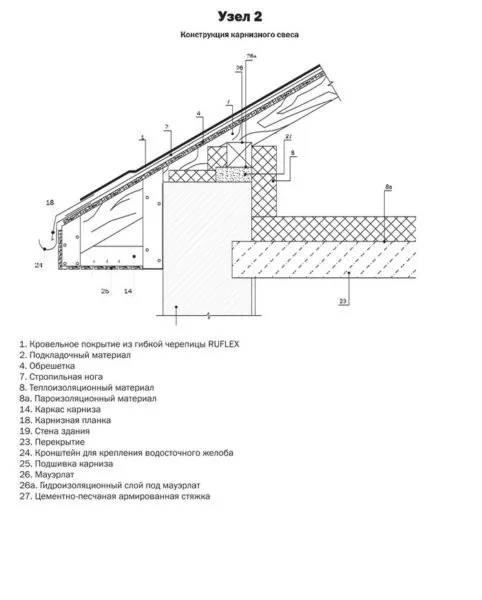

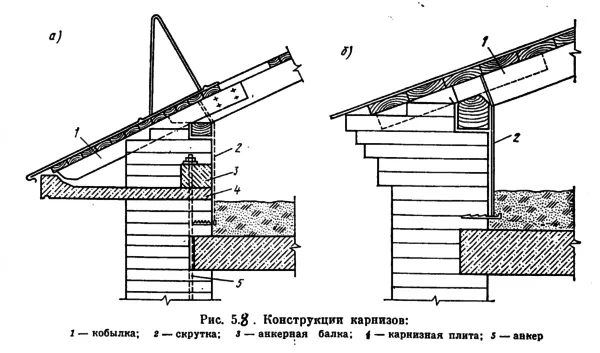

Узел карниза кровли

Конструкция узла карнизов выбирается с учётом характера погодных условий в месте ведения строительства дома и достаточно разнообразна.

Карниз заподлицо

Свесы карнизов, выполненные заподлицо, делаются в случаях, если конструкция стропил не предусматривает их выход наружу стен. При этом торцы стропил укрепляют горизонтально сливной доской, которая служит защитой от попадания осадков на элементы стен дома и на элементы конструкции крыши. Одновременно доска служит в качестве места монтажа водосточной системы.

Длина такого типа свеса в домах из дерева зачастую выполняется не менее 55 см. Если дом построен из кирпича или панельный, то выполняется свес меньшего размера. При всём прочем такая конструкция при ломаной кровле имеет довольно оригинальный вид.

Когда фронтон стены построен с выпуском затяжек, то обязательно используется вариант карнизов, обеспечивающих защиту чердачных помещений от сквозняка и накопления в щелях снега и льда.

Если стропила в ломаной крыше не выступают за пределы стены, тогда их удлиняют «кобылками». Их монтируют к оконечностям стропил, а к ним уже, в свою очередь, выполняют крепление обшивочного материала.

В случае когда чердачное помещение теплоизолировано, необходимо обязательно обеспечить вентиляционные каналы в карнизном свесе.

Узел открытого свеса формируется в результате обустройства выступа стропильного бруса за периметр стен. Тогда монтаж желобов для водостока выполняется либо к боковинам стропильного бруса, либо поверх него. Часто такой вид карнизов оборудуют во время строительства ломаной кровли.

Узел закрытого свеса получается при помощи обшивки элементов кровли, расположенных за пределами периметра стен.

Устройство карниза на фронтоне не регламентируется и определяется только предпочтениями владельца. Единственным требованием является обеспечение защиты от осадков открытых участков кровли.

Карнизная планка для мягкой кровли

В том случае, когда применяется мягкая кровля, обязательным условием является установка капельника. Его назначение — предотвращение попадания воды на элементы из дерева, которые впоследствии могут разрушиться из-за гниения.

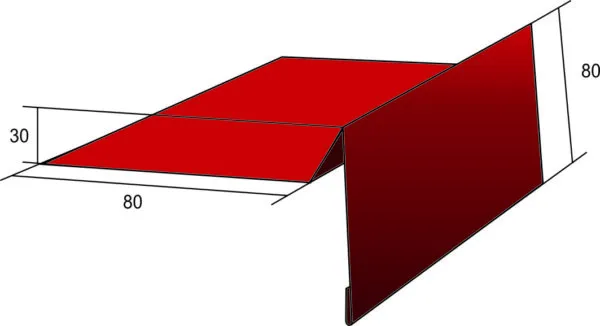

Капельник выполняется с изгибом в 100–130 градусов. Величина изгиба учитывает, какой наклон имеет крыша. Закрепляется он на торце кровли. При этом одна из половин капельника направлена строго вертикально вниз. Таким образом, гарантируется сток воды с поверхности крыши непосредственно в водосток. Дополнительно он обеспечивает жёсткость краёв крыши и придаёт ей приятный внешний вид.

Изготавливается капельник зачастую из оцинковки, которая имеет высокую коррозионную стойкость.

Цвет покрытия капельника подбирают в цвет кровли. Устанавливается капельник по всему периметру крыши. Применение возможно для всех видов конструкции крыш, но свою необходимость в полной мере проявляет в случае мягкой кровли. Дополнительно защищает от ветра края крыши.

Монтаж карниза крыши своими руками

Правильность монтажа карниза гарантирована, когда имеются навыки в строительстве, присутствует инструмент и соблюдаются правила безопасности. Стоит обратить внимание на то, что вся технология обшивки свесов карниза опирается на стропила в качестве основного места крепления.

Необходимые материалы и инструменты

Очень важно выполнить обшивку карнизов на крышах скатного типа всех конструктивных исполнений. Особо важно выполнить правильно подшивку в тех домах, в которых на чердаке обустроена мансарда, а также для теплоизолированных кровель. Обеспечение качественной вентиляции теплоизоляционного материала является гарантией того, что он не будет напитываться влагой и как следствие не лишится своих свойств.

Вентиляция важна и для неутеплённых крыш, так как её эффективная работа обеспечивает требуемую разницу температур внутри и снаружи, что, в свою очередь, влияет на уровень влажности под кровлей.

Тут стоит отметить, что вентиляцию выполняют только в обшивке боковин кровли. Естественно, что для крыши, имеющей вальмовую конструкцию (все 4 ската расположены под уклоном) обшиваются все карнизы, а у одно- и двускатных крыш на фронтонах вентиляция не делается.

Вся обшивка карнизов крыши, имеющей скаты, крепится к стропилам. Объём и последовательность работ определяется применяемым материалом и методом монтажа.

Сделать обшивку свесов карнизов без привлечения сторонней помощи не так уж и сложно, просто необходимо соблюдать определённые правила:

понимать объём выполняемых работ;
иметь опыт монтажа;
иметь в наличии инструмент и приспособления;
соблюдать правила безопасности.

Учитывая применяемый материал, которым будет обшиваться карниз, потребуется набор инструментов, состоящий из:

приставной лестницы (стремянки, строительных лесов);
ножовки по дереву и металлу;

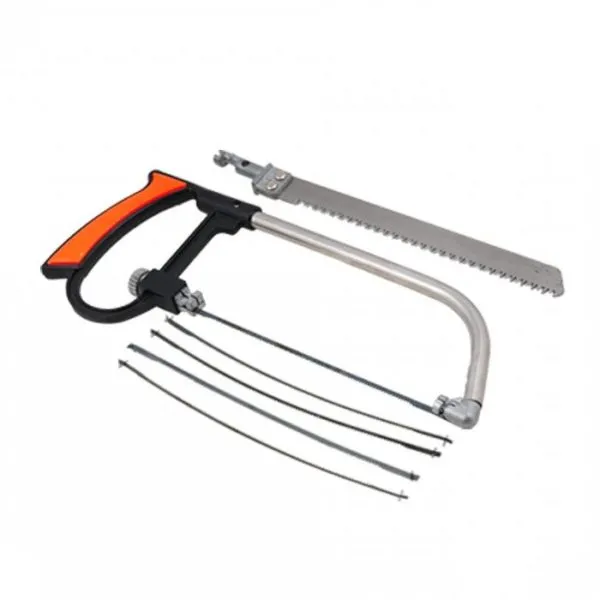

Ножовка по металлу и дереву нужна для придания материалу нужных размеров
электродрели;
шуруповёрта;
молотка;
рулетки и линейки, уровня.

При обшивке карнизов могут применяться такие материалы:

вагонка из пластика или дерева;

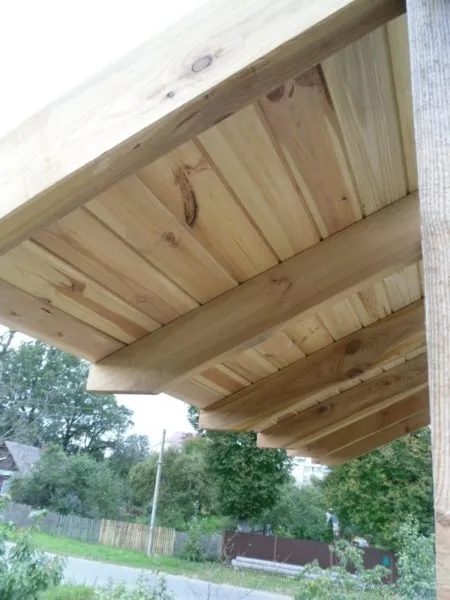

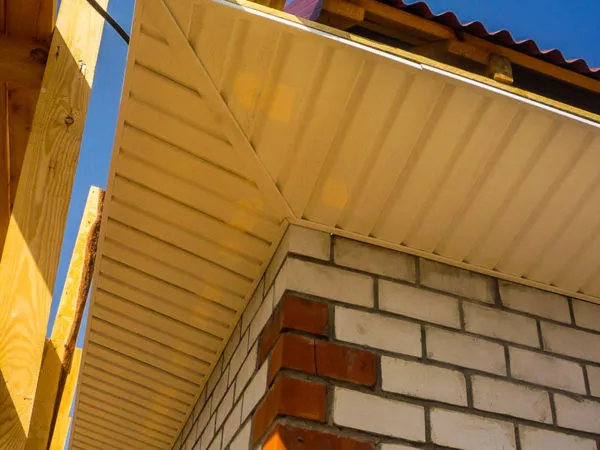

Чаще всего свесы обшивают вагонкой
берёзовая доска;

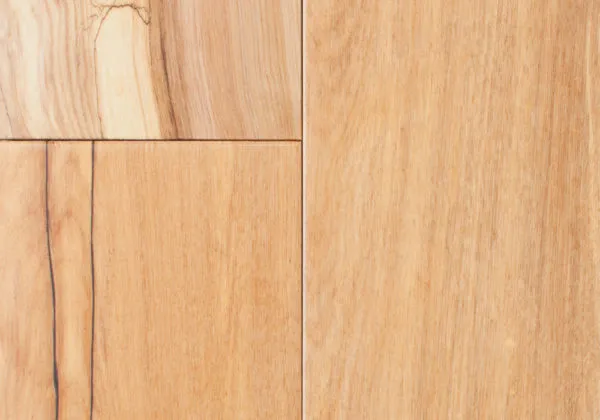

Берёзовая доска идеально подходит для обшивки свесов
софиты пластиковые или металлические.

Софиты обязательно имеют вентиляционные отверстия

Поэтапная инструкция монтажа

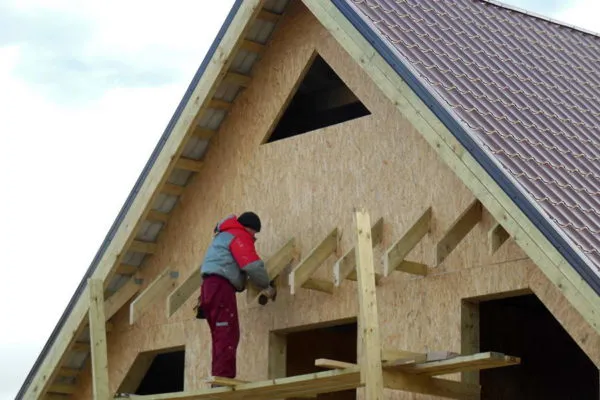

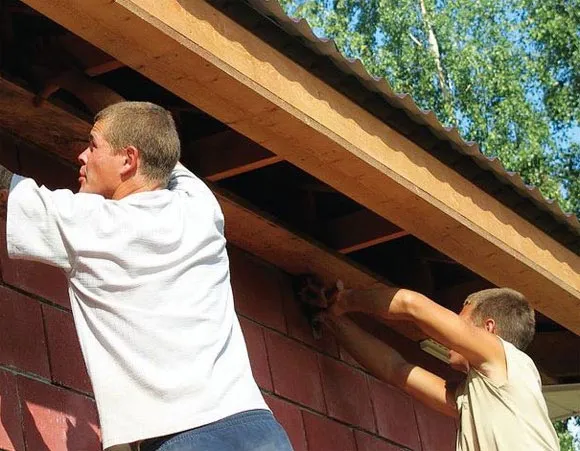

Обшивка свесов обычно делается с лесов или стремянки. Если часть стены, которая будет закрыта обшивкой свесов, не теплоизолирована, то необходимо выполнить её теплоизоляцию до начала работ. Иначе неутеплённая часть стены будет подвержена воздействию влаги, и впоследствии для теплоизоляции придётся снимать часть обшивки свесов.

Сам процесс монтажа карниза состоит из нескольких этапов:

Дополнительно перед началом работ необходимо выполнить подготовку стропил, которая заключается в обрезке торцов, чтобы они выступали от стены на одинаковое расстояние, находились в одной плоскости, параллельной стене здания, и под углом в 90 градусов к земле. Затем к торцам стропил крепится ветровая планка.
После этого выполняется работа по установке обшивки к поверхностям. В случае если подшивка ведётся при помощи обрезной доски, толщина её не должна превышать 2 см. Учитывая длину свеса, обрезная доска распиливается на необходимый размер. Перед монтажом на доски наносят специальный водоотталкивающий антисептический раствор. После монтажа доски нанесение раствора выполняют повторно.

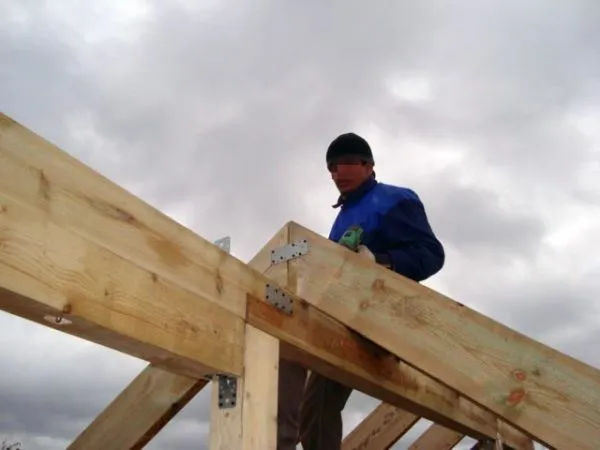

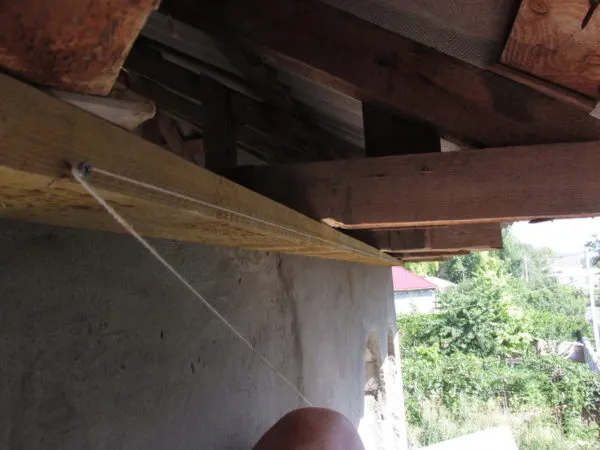

Стропила нужно тщательно подровнять
Способ крепления №1: подшивка монтируется снизу к стропилам вдоль настила крыши.
Способ крепления №2: монтаж ведётся на деревянный каркас, состоящий из двух отрезков бруса. Один из них монтируется к стене в вертикальном положении, а второй отрезок одним концом крепится к нижнему торцу первого бруса, а вторым — к срезу стропил. Далее к этому каркасу и крепится обшивочный материал.

Чтобы обеспечить вентиляцию пространства под обшивкой, монтаж досок производится с небольшим зазором между собой. В случае применения вагонки на расстоянии не более 1,5 м друг от друга устанавливаются вентиляционные решётки.

В случае когда для обшивки применяются софиты:

К стене и к нижней части стропил параллельно друг к другу крепится брус. На настенный брус устанавливается профиль J или F вида в качестве паза для крепления одного края панелей софитов.

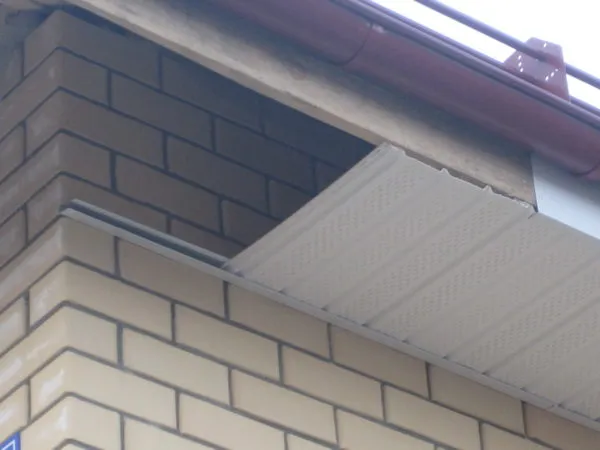

Для монтажа обшивки необходимо установить два бруса параллельно друг другу
Второй край панелей крепится к брусу, закреплённому к стропилам. Торцы панелей закрывают профилем L вида.

Самостоятельная установка панелей софитов является несложным процессом, главное перед началом работ выполнить качественно обмер всех элементов.

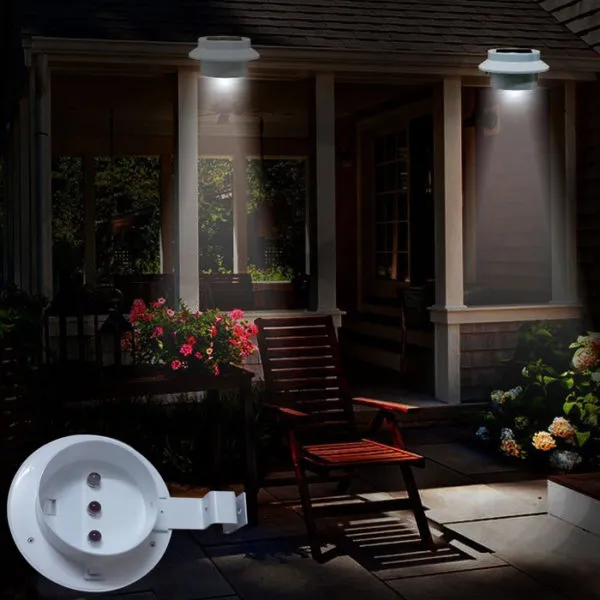

В широкий карниз может быть монтирована система освещения, но для этого должно быть достаточно места. К тому же сделать это можно исключительно для подшитого карниза. Для узкого карниза вполне подойдёт светодиодная лента.

Для монтажа светильников в обшивке карниза необходимо сделать соответствующие отверстия, в которые вывести проводку. Помните, что при этом предъявляются особые требования непосредственно к используемым материалам:

идеально подойдёт провод ВВГ, который необходимо заземлить в металлической трубе;
светильники нужно подбирать такие, чтобы во время эксплуатации они не нагревались, поэтому лучше выбирать светодиодные модели.

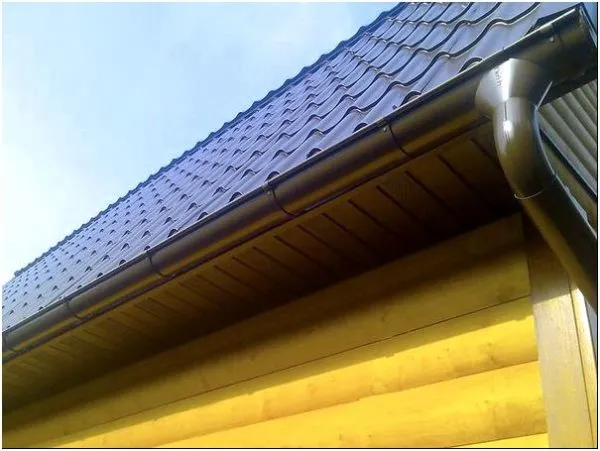

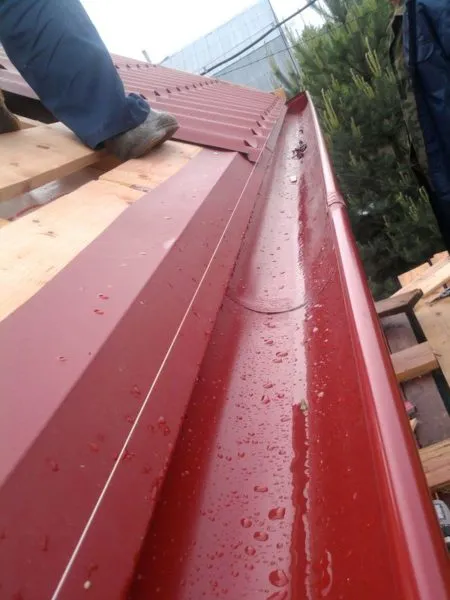

Особое внимание нужно уделять монтажу водостока. Способ зависит от типа самого карниза:

при системе заподлицо водосточный жёлоб крепится к горизонтальной сливной доске;
при открытой системе свесов есть два способа крепления: к верхним кромкам стропил или по нижнему краю данного элемента.

В последнее время становится очень популярной система антиобледенения, которая заключается в монтаже специального нагревательного провода.

Видео: правильный карниз своими руками

Монтаж системы обогрева

Монтаж системы обогрева кровли является далеко не простым процессом и влечёт за собой высокие финансовые и временные затраты. Но затраченные усилия в будущем полностью себя оправдают. Монтаж можно выполнить и самостоятельно, но вот для испытания этой системы настоятельно рекомендуется привлекать специалистов для обеспечения гарантии бесперебойной и безопасной эксплуатации в дальнейшем.

Порядок проектирования системы обогрева кровли и водостоков:

Выбор участков крыши, которые будут обогреваться.
Определение типа электрического кабеля исходя из условий эксплуатации.
Подбор системы управления и контроля.
Выбор мест установки клеммных колодок.

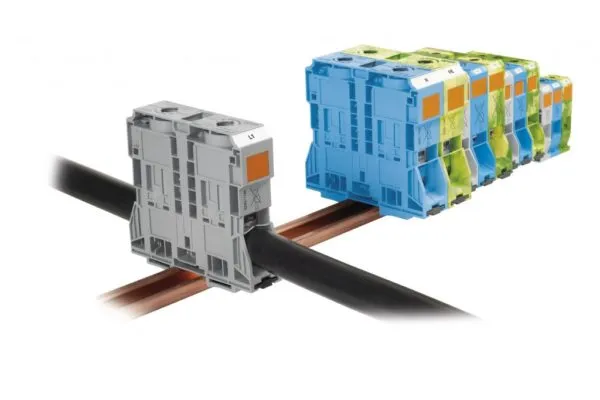

Клеммные колодки нужно располагать в безопасном месте
Определение необходимой марки, длины и методов монтажа нагревательного кабеля.
Определение электрической и тепловой мощности системы обогрева, подбор автоматов защиты, определение нагрузок по фазам.
Определение способа монтажа силовых кабелей.
Выбор электротехнического оборудования для щитка управления.
Разработка и выпуск комплекта проектной документации.

Способ подвода электрического кабеля при установке системы обогрева должен обеспечивать максимальную скрытность. Крепление этого кабеля выполняют при помощи коррозионностойкого крепежа, который обеспечивает надёжное крепление и имеет презентабельный вид.

Для систем обогрева крыш с твёрдым покрытием и систем водостока из оцинковки используют нагревательный кабель, имеющий тепловую мощность порядка 25 Вт/м. Для мягкой кровли и водосточной системы из пластика максимальная тепловая мощность нагревательного кабеля не должна превышать 20 Вт/м.

Для обеспечения необходимой мощности обогрева определённой поверхности нагревательный кабель при укладке крепится на требуемом расстоянии при помощи специальной монтажной ленты. Стандартный шаг крепления равен порядка 3 см, но в каждом отдельном случае подбирается индивидуально. Для этого требуется в обязательном порядке выполнить расчёт требуемой мощности для обогрева имеющейся кровли и водосточной системы.

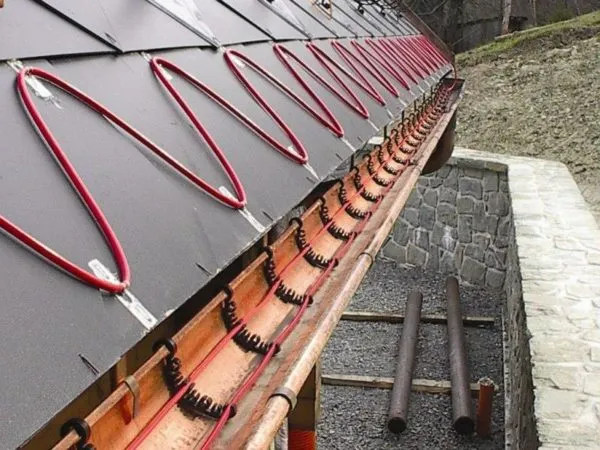

Для монтажа электронагревательного кабеля достаточно часто применяют специальную сетку с хомутами. При этом затяжка хомутов производится максимально аккуратно, чтобы не допустить повреждений и пережатий кабеля, которые могут привести к местным перегревам, и, как следствие, к нарушению работы всей системы обогрева.

Методы, с помощью которых производится монтаж элементов кровельных систем обогрева, развиваются непрерывно. Крепёж, требующий выполнение отверстий, заменяется более эффективными видами. Одним из таких крепежей является клеящая лента на основе алюминиевой фольги, имеющая долгий срок службы. Нагревательный кабель крепится лентой по всей длине. Так как алюминий имеет большую теплопроводность, при работе кабеля образуется зона обогрева, равная его длине и имеющая ширину до 14 сантиметров. Эта площадь превышает образующуюся при обычном способе крепления. Такой способ монтажа выполняется без сверления отверстий. Кабель не повреждается при сходе снега с кровли. Укладка и крепление нагревательного кабеля при помощи ленты обязательно производится при температуре воздуха и поверхности кровли выше нуля.

Видео: монтаж системы обогрева кровли своими руками

Карниз является обязательным элементом крыши, поскольку выполняет множество функций. Не стоит пренебрегать им и относиться к процессу монтажа халатно.
