Изготовление лестницы из металла своими руками — Пошаговая инструкция, чертежи и фото

Владельцы двухэтажных домов, стремясь организовать свой интерьер, задаются вопросом о том, как самостоятельно создать металлическую лестницу и при этом сэкономить. Металлические конструкции обладают высокой прочностью и устойчивостью к износу.

В чем преимущество этих изделий?

Металлическая лестница,оснащенная из профильной трубы своими руками, имеет ряд преимуществ:

• длительный срок службы;
• множество конструктивных вариантов;
• универсальность в сочетании с любым интерьером;
• небольшие временные затраты на изготовление и монтаж;
• универсальность для наружного и внутреннего использования;.

Как сделать лестницу из металла самостоятельно?

Сначала необходимо определится с типом конструкции. Различают несколько видов этих изделий:

1. Маршевые – удобны в использовании и просты в изготовлении. Однако они требует значительной площади для размещения.
2. Винтовые – компактны и оригинальны в конструкции, но имеют ограниченный функционал.
3. Комбинированные варианты.

Как сделать металлическую лестницу и какую конструкцию выбрать, вы должны решить на основании особенностей эксплуатации и размеров помещения.

Выбор типа конструкции

Можно изготовить несколько вариантов каркасов:

1. На центрально расположенном косоуре, который может быть исполнен в форме ломаной (под ступени) или в виде прямой по всей длине марша. Последний отличается простотой в изготовлении.
2. На двух прямых косоурах с каркасами для проступей. Обычно используется для массивных конструкций.
3. На двух ломаных косоурах, скрепленных перемычками.

Начинающему мастеру рекомендуется реализовать проект на монокосоуре прямолинейной конструкции. Упрощенный вариант – изготовление своими руками модульной лестницы из металла. Чертежи сборки готовых деталей конструкции производитель прилагает в комплекте. Остальные варианты требуют определенной сноровки и оснащения.

Расчеты и чертежи

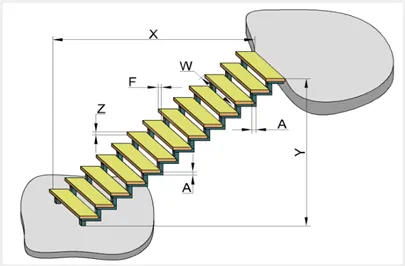

Следующий этап – расчеты и проектирование. Для этого нужно определить параметры:

• Число маршей и их соединение;
• высота, а так же угол наклона лестницы (маршей);
• количество ступеней, их габариты;
• периметр изделия в перекрытии.

В настоящий момент рассчитать основные характеристики и составить чертежи лестницы из профильной трубы своими руками несложно. В интернете существуют разнообразные калькуляторы и 3D- конструкторы, которые с высокой долей точностью позволяют вычислить все необходимые показатели лестницы, составить чертеж и построить трехмерную модель. Здесь вы найдете и рекомендации профессионалов о том, как сделать металлическую лестницу на второй этаж.

Вы также можете воспользоваться сайтом для получения 3-D модели будущей лестницы.

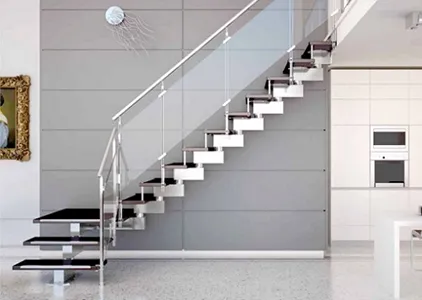

Трехмерная модель будущей лестницы:

Когда проект готов, можно начинать производство лестницы своими руками из металла.

Как самостоятельно осуществить монтаж металлической лестницы?

Разберем, как сделать лестницу из металла на примере одномаршевой модели с ломанными косоурами.

Необходимые материалы:

1. Прямоугольная профильная труба 60×80 мм — для косоуров, сечения 25×25 (30×30) для изготовления перемычек проступей.
2. Для фиксации доски ступени к каркасу понадобятся анкеры с саморезами типа «Fisher B». Для нарезки ступеней потребуется обработанная доска хорошего качества, ее толщина 30-40 мм.

Инструментальное оснащение: аппарат для сварочных работ, «болгарка» с набором кругов, шуруповерт, электродлель с набором разнопрофильных сверл, электролобзик, струбцины для закрепления заготовок. Для сборки деталей воедино нужна будет рабочая ровная поверхность.

Пошаговая инструкция изготовления лестницы из металла своими руками:

1. Вырезка деталей по вычисленным параметрам из профиля болгаркой с углом среза 45⁰, которые при состыковке образуют прямоугольное соединение.
2. Разметка рабочей поверхности по чертежам. Выкладка деталей по начерченным прямоугольникам, соответствующим ширине и высоте проступей.
3. Состыковка деталей.
4. Коррекция зазоров.
5. Коррекция неровности края детали болгаркой.
6. Фиксирование готовых элементов на ровной поверхности струбцинами.
7. Соединение деталей локальными прихватками по углам трубы и на широкой ее части.
8. Переворачивание косоура и точечная сварка деталей по другой стороне. Проверка ровности сборки и выполнение сплошного сварного шва. При этом, чтобы конструкцию не повело, проваривая шов с одной стороны, ее переворачивают и сваривают сразу параллельный стык. После фиксации широких сторон, можно приступать к боковым.
9. Очистка швов от шлака, зачистка от заусенцев шлифмашинкой.
10. Сварка деталей второго косоура.
11. Сверка двух косоуров на идентичность, корректировка несовпадений.
12. Покраска готового каркаса после предварительной зачистки от ржавчины и обезжиривания.
13. Крепление готовых косоуров на плановом месте для лестницы, которое можно произвести в два варианта:

• фиксация к полу и к верхнему перекрытию;
• крепление косоура вдоль кирпичной или бетонной стены дюбелями или анкерами.

1. Установка одной-двух перемычек для обеспечения жесткости ступеням.
2. Крепление к каркасу ступеней из массива дерева. В каждой горизонтальной части косоура высверливают четыре отверстия диаметром 9 мм, в них вставляются распорные анкеры из пластика и вкручиваются саморезы. На нелицевой части деревянной ступени метчиком точно позиционируются, а затем высверливаются четыре несквозных отверстия, в них заливается столярный клей. Затем доска фиксируется на каркас так, чтобы саморезы вошли в отверстия с клеем.
3. Установка перилл, промежуток между которыми недолжен превышать150 мм.

При соблюдении этих рекомендаций изготовленная своими руками лестница из металла получится прочной, износостойкой, безопасной и эстетичной.

Выводы

Изготовить лестницу из профильной трубы своими руками не составит труда даже для начинающего мастера. Главное – правильно определить ключевые размеры, точно произвести расчеты и составить чертеж. В изготовлении и монтаже лестница потребуются базовые навыки сварочных и столярных работ. В результате вы получите эстетичную и надежную конструкцию, которая будет служить долгие годы.

Как правильно спроектировать лестницу?

Спроектировать лестницу правильно и безопасно можно, следуя следующим рекомендациям:

1. Измерьте высоту, ширину и длину помещения, где будет размещена лестница. Это поможет вам определить тип лестницы, который лучше всего подойдет для данного пространства, а также определить необходимое количество ступеней и угол наклона.

2. Определите тип лестницы. Существует множество типов лестниц, включая прямые, винтовые, лестницы с площадками и другие. Выбор конкретного типа лестницы зависит от вашего вкуса, стиля помещения, доступного пространства и бюджета.

3. Рассчитайте размер ступеней. Для того чтобы лестница была удобной и безопасной, необходимо рассчитать размер каждой ступени. Оптимальный размер ширины ступени должен быть не менее 25 см, а высота не более 20 см.

4. Определите угол наклона. Угол наклона лестницы должен быть удобным для использования. Обычно угол наклона варьируется от 30 до 45 градусов, в зависимости от типа лестницы и доступного пространства.

5. Выберите материалы. Лестница может быть изготовлена из различных материалов, таких как дерево, металл, стекло и т.д. Выбор материала зависит от ваших предпочтений, бюджета и стиля помещения.

6. Обеспечьте безопасность. Лестница должна быть безопасной для использования. Убедитесь, что все ступени имеют нескользящее покрытие, что лестница прочно закреплена в стене или на опорах, и что она оборудована поручнями и ограждениями.

7. Обратитесь к профессионалам. Если вы не уверены в своих способностях или хотите получить профессиональную консультацию, обратитесь к специалистам, которые могут спроектировать и изготовить лестницу с учетом ваших пожеланий и требований.

В целом, проектирование лестницы — это сложный процесс, который требует внимательного подхода к деталям. Если вы не уверены в своих способностях,

Далее, при проектировании лестницы необходимо учесть ее функциональность и эстетические характеристики. Например, необходимо определить, какой тип лестницы лучше всего подойдет для конкретного помещения: прямая, винтовая, маршевая, комбинированная и т.д.

Также необходимо учитывать пропорции и размеры лестницы, чтобы она соответствовала размерам помещения и не была ни слишком громоздкой, ни слишком маленькой. Важно также учесть фактор безопасности: лестница должна быть устойчивой, с надежным креплением к стене или перекрытию, с удобными ступенями, перилами и подступенками.

При проектировании лестницы следует обратить внимание на материал, из которого будет изготовлена лестница. Дерево, металл, стекло — каждый материал имеет свои преимущества и недостатки. Важно выбрать материал, который сочетается с общим стилем интерьера, а также учитывать функциональные особенности лестницы.

При необходимости, проектирование лестницы можно доверить профессиональному дизайнеру или инженеру, который поможет спроектировать лестницу с учетом всех требований и пожеланий.
