Изготовление мелкозаглубленной ленточного фундамента собственными силами

Содержание статьи:

• • 1.1 Особенности конструкции основания мелкого заложения
    • Устройство мелкозаглубленного ленточного фундамента:
  • 1.2 Виды ленточных фундаментов мелкого заложения
  • 1.3 Область применения (МЗФЛ)
  • 1.4 Расчёт мелкозаглубленного фундамента
  • 1.5 Расчеты ленточного малозаглублённого фундамента на пучинистых грунтах
  • 1.6 Как сделать мелкозаглубленный ленточный фундамент своими руками: пошаговая инструкция технологии строительства (МЗЛФ)
    • Разметка и земляные работы
    • Песчаная, щебёнчатая подложка
    • Опалубка
    • Армирование
    • Заливка
    • Гидроизоляция и утепление

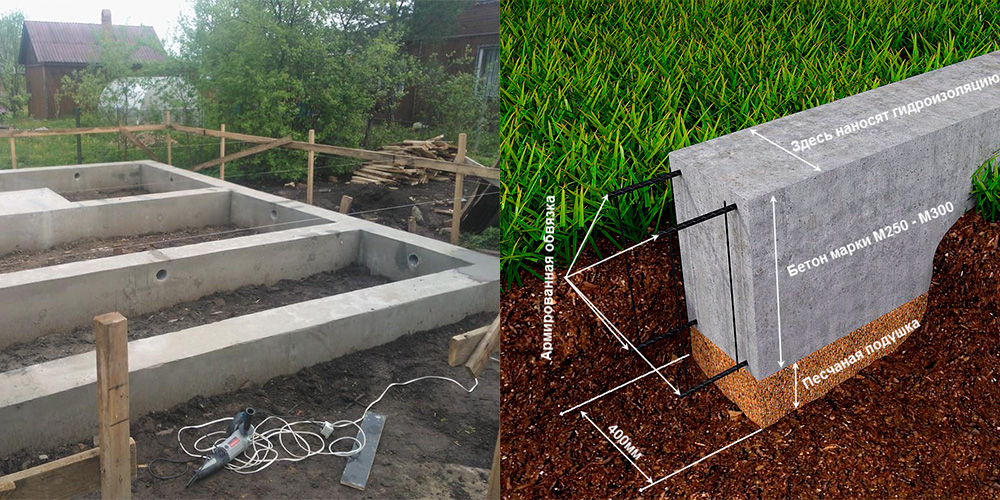

Мелкозаглубленная лента» — это разновидность ленточного фундамента, где основная полоса фундаментной конструкции расположена ниже уровня грунта на 0,3 – 0,7 метра. Этот вид фундамента применяется для возведения легких сооружений на различных типах грунтов.

Статья расскажет о том, как построить мелкозаглубленный ленточный фундамент своими руками по инструкции от опытных строителей. О преимуществах и недостатках. На каких грунтах используют и как рассчитать МЗФЛ для своего проекта.

Особенности конструкции основания мелкого заложения

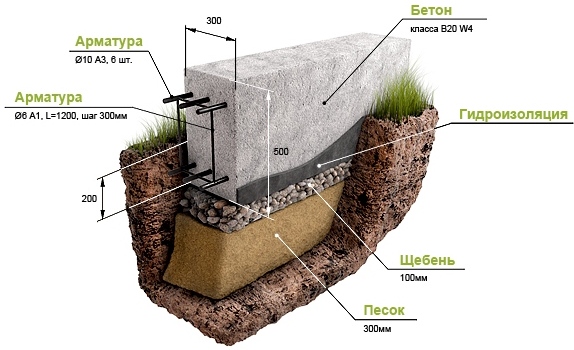

Устройство мелкозаглубленного ленточного фундамента:

1. Грунт.
2. Песчано-гравийная подсыпка.
3. Горизонтальные стержни арматуры.
4. Вертикальный арматурный каркас.
5. Бетонная лента.
6. Рулонная гидроизоляция.
7. Вертикальная обмазочная гидроизоляция.
8. Цоколь.
9. Отмостка
10. Утеплитель
11. Стена.

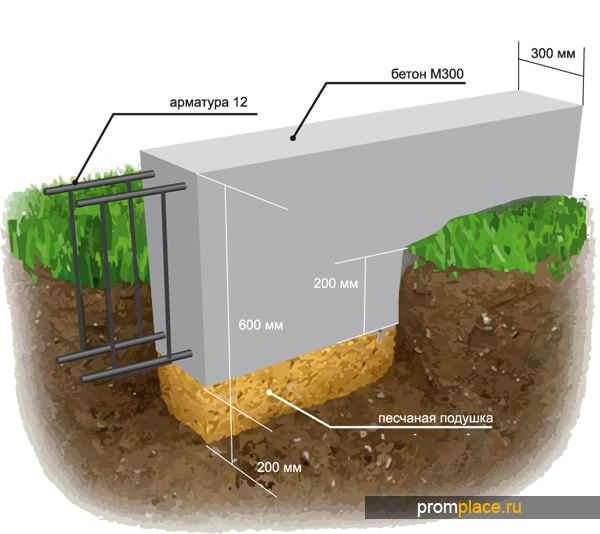

Схема фундамента малого заложения

Таблица №1. Достоинства и недостатки МЗФЛ.

Преимущества	Недостатки
экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия	заливка ведется при устойчивых температурах выше +10 С
простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники	ограниченность применения ввиду небольшой несущей способности
небольшой объем земляных работ – роется узкая траншея глубиной не более 0,7 м	возведение возможно только на ровной поверхности с уклоном не более 5 градусов
маленькая площадь соприкосновения конструкции с грунтом.	отсутствие подвального помещения в доме

Виды ленточных фундаментов мелкого заложения

Монолитный ленточный фундамент

Мелкозаглубленный ленточный фундамент разделяется на три вида:

• Монолитно-ленточный — тип основания возводится на ровной поверхности, подходит для непучинистых и слабосыпучих грунтов.
• Сборно-ленточный – сочетание блоков и ленты, используют на слабо- и среднесыпучих грунтах.
• Комбинированный – сочетание ленты и свай, применяется на склонах и неровных поверхностях. Сваи и буронабивные опоры выравнивают перепад высот. Подходит для средне и сильнопучинистых грунтов.

Область применения (МЗФЛ)

Фундамент мелкого заглубления применяют при строительстве сооружений на слабопучинистых и не пучинистых грунтах с низким содержанием влаги. Это песчаные и супесчаные грунты.

Главным критерием является уровень грунтовых вод. Он должен быть ниже глубины заложения основания на 0,5 м.

Важно! Большая часть глинистых грунтов относятся к средне- и высокопучинистым, поэтому строительство МЗФЛ на этих типах сопровождается проблемами.

Поскольку мелкозаглубленный тип основания находится между незаглубленным и заглублённым, то несущая способность оценивается как средняя.

Применяют технологию МЗФЛ для сооружений:

• дачных и каркасных домов;
• сооружений из бруса;
• хозяйственных построек;
• бань;
• сараев;
• заборов.

Важно! Сооружения из пеноблоков, газоблоков и домов из кирпича, фундамент малого заложения не подойдёт. Его можно использовать в случае комбинирования с другими типами оснований. Например, в сочетании со сваями. Для тяжёлых сооружений подойдёт свайно-ленточный фундамент т.к. увеличивается несущая способность за счёт буронабивных опор. Конструкция должна соответствовать СНиП 2.03.01-84 по прочности и устойчивости к деформациям.

Расчёт мелкозаглубленного фундамента

При расчётах ленточного малозаглублённого фундамента учитывайте следующие особенности:

1. Глубину заложения подошвы (этот параметр зависит от глубины промерзания грунта).
2. Обустройство песчано-гравийной подушки.
3. Установку дренажной системы для отвода подземных вод.
4. Монтаж отмостки для отвода снега и дождя. Требования к отмостке используйте согласно СНиП 2.02.01–83.

Для расчёта фундамента мелкого заложения, определяем три параметра:

• Глубина заложения.

Глубину заложения определяем исходя из документа СН «Основания и фундаменты».

Значения при промерзании грунта:

1. менее 2м – 50 см;
2. до 3 м – 75 см;
3. более 3 м – 100 см.

• Ширина ленты.

Ширина ленты зависит от нагрузки сооружения. Для облегчения задачи при расчётах, чтобы не суммировать массу стен, плит перекрытия, крыши и т. д. Берём данные из таблицы №2.

Таблица № 2. Расчетов ширины монолитной ленты.

Материалы стен и перекрытий	Число этажей	Ширина подошвы МЗФЛ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями	1	0,6
2	0,8
3	1,2
Деревянные каркасные стены с деревянными перекрытиями	1	0,4
2	0,4
3	0,6
Бревенчатые стены с деревянными перекрытиями	1	0,3
2	0,4
3	0,6
Стены из бруса с деревянными перекрытиями	1	0,2
2	0,3
3	0,4

• Высота над уровнем земли.

Для сохранения устойчивости и несущей способности фундамента, высота над уровнем земли должна быть равна ширине.

Полы в доме будут защищены от сырости и холода лучше, при большем расстоянии ленты над землёй.

Расчеты ленточного малозаглублённого фундамента на пучинистых грунтах

Строительство дома или постройки на пучинистых грунтах требуют сложных расчётов. Они нужны для определения деформации пучения. В этом случае, лучше обратиться к специалистам.

Таблица №3. Расчёты МЗФЛ на пучинистых грунтах.

Наименование и степень пучинистости грунтов	Число этажей	Ширина поошвы фундамента b, м отапл/неотапл. помещений	Толщина подушки t, м отапл/неотапл. помещений	Вариант конструкции фундамента	Вариант армирования (указано минимальное значение)
глины, суглинки и супеси, пески мелкие и пылеваватые влажные – среднепусинистые	1	0,3 / 0,2	0,6 / 0,7	г.	3
2	0,3 / 0,2	0,5 / 0,6	г.	3
3	0,3 / 0,2	0,4 / 0,5	г.	3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные – сильнопучинистые	1	0,3 / 0,2	0,7 / 0,8	г.	4
2	0,3 / 0,2	0,6 / 0,7	г.	4
3	0,3 / 0,2	0,5 / 0,6	г.	4

Как сделать мелкозаглубленный ленточный фундамент своими руками: пошаговая инструкция технологии строительства (МЗЛФ)

Разметка и земляные работы

Разметка мелкозаглубленного ленточного фундамента

Перед разметкой, подготавливаем территорию. Расчищаем площадку от мусора и снимаем плодородный слой почвы.

Для разметки понадобиться:

• колья;
• верёвка или прочная леска.

Далее, определяем первый угол с помощью теодолита или берём за ориентир рядом стоящего здания. Второй угол размечаем на нужном расстоянии в зависимости от проекта и вбиваем колье. Между ними натягиваем верёвку или шнур, это будет наружная поверхность стены.

Остальные стены размечаем относительно первой. Длину стен выставляем согласно вашему проекту. Если сооружение прямоугольное, проводится диагональ между углами, для проверки правильного размещения.

После разметки наружных углов, переходите к внутренним. Расстояние между ними зависит от  проекта вашего дома. Для удобства копки траншеи переместите вбитые колья на расстояние 0,5 м от края траншеи.

Для земляных работ понадобиться:

• лопата;
• тачка (для вывоза лишнего грунта).

Выкапываем траншею глубиной 50–70 см. Ширина зависит от размера основания к значению прибавляем плюс 10 см.

Песчаная, щебёнчатая подложка

Для подушки (подсыпки) на дне траншеи по бокам делаются выемки, которые будут шире ленты основания на 10–15 см. Далее, стелиться геотекстиль на дно траншеи, для предотвращения заливания подушки грунтовыми водами.

Для создания подсыпки существует два способа:

1. Смесь гравийно-песчаная. Пропорция для приготовления (гравий/песок – 2/3) Толщина подушки составит 20–30 см.
2. Засыпаем по слоям. Первый – 15–20 см слой крупно фракционного песка, а второй – 20 см мелкого щебня или гравия.

Важно! Для подсыпки, подходят любые нерудные материалы. К примеру, керамзит, доменный шлак и другие.

Опалубка

Опалубка фундамента должна выдерживать нагрузку от бетона. Поэтому чтобы конструкция была прочная. Её сооружают согласно ГОСТ 52086 — из деревянных досок или фанеры толщиной не меньше 3–5 см. Высота конструкции должна быть выше на 7-10 см желаемой конструкции основания.

Конструкция из деревянных щитов заглубляется в подсыпку на 5–7 см с внешней и внутренней стороны. Углы опалубки укрепляются дополнительно, так как основная нагрузка действует на них. А также по периметру укрепляется стойками через 0,5-0,8 м, а внешнюю и наружную стороны скрепляют между собой шпильками. Не забываем устанавливать продухи.

Опадубка фундамента малого заложения

Для установки опалубки понадобиться:

• фанера или доска толщиной – 3–5 см;
• саморезы;
• шпильки и стойки (для укрепления).

Формулы для расчёта пиломатериала для опалубки — найдёте в статье.

Армирование

Армирование МЗФЛ выполняем согласно СНиП 52-01-2003 и СП 52-101-2003. Армокаркас создаётся с помощью пространственной вязки для усиления конструкции.

Связывают каркас поверх опалубки или используют специальные подставки. Форму армированный каркас может иметь квадратную или округлую в зависимости от проекта. Рифлёную арматуру А3 класса диаметром 12–14 мм располагают продольно друг другу, связывая между собой проволокой 3–6 мм на расстоянии 40–60 см. На этом же расстоянии устанавливаются стержни арматуры по вертикали. Таким образом, образуется квадрат.

Армирование ленточного мелкозаглубленного фундамента

Углы армирующего каркаса соединяются изогнутыми прутами с внешней и внутренней сторон внизу и вверху, пруты связываются отожжённой проволокой.

Готовый армокаркас опускается в опалубку на установленные ранее металлические грибки, которые приподнимают армирующий каркас на 7 см выше земли. Или выполнить стартовую заливку бетона не превышающую 20% от высоты все ленты. Металлическая конструкция не должна касаться стенок опалубки.

Заливка

Бетон заливается в ранее увлаженную опалубку. Это способствует равномерному распределению бетона внутри опалубочной конструкции. Температура при заливке раствора не должна быть меньше +10 С (выше можно).

Заливка ленточного мелкозаглубленного фундамента

Технология заливки мелкозаглубленного ленточного фундамент производится согласно СНИПАМ 3.03.01-87, 2.02.01-83.

Способы укладки бетонного раствора:

1. Заказываем готовые смеси бетона класса В22,5 — В17,5 на РБУ вашего города. Смесь доставляется к месту строительства в автобетоносмесителях. В случае если к месту заливки подъехать невозможно, то раствор подаётся к опалубке специальным рукавом. Стоимость услуги в таком случае возрастает, плюс дополнительно будет включена оплата простоя АБС.
2. Приготавливаем раствор самостоятельно. Вариант сэкономит значительное количество денег на закупку бетонной смеси, но в этом случае и качество раствора будет ниже. Замешивая раствор соблюдайте рецепт и добавляйте специальные добавки.

Рецепт! Приготовление бетона классом B15 маркой М200 на 1м3. Пропорция для замешивания в бетономешалке: цемент, песок, щебень — 1 / 3,5 / 5,6 (кг). Добавляем воду на глаз, чтобы образовалась неоднородная масса.

Бетонируем фундамент порциями или слоями. Каждый слой толщиной 20-30 см, без фанатизма не превышаем 40 см. После каждого слоя делаем виброуплотненние 5-10 минут. Чтобы не образовывались пустоты внутри.

После того как вы залили раствор по всей площади, накрываем фундамент плёнкой до затвердевания. Застывшую форму конструкция принимает за 25-30 дней.

Гидроизоляция и утепление

Фундамента малого заложения (МЗФЛ), как и любой другой нуждается в гидроизоляции и утеплении после застывания. Это необходимо для того, чтобы увеличить его долговечность, укрепив структуру за счёт снижения влагонепроницаемости.

Гидроизоляция бывает нескольких типов:

1. Обмазочная. Ленту обрабатывают битумной или эпоксидной мастикой – это влагонепроницаемый материал.
2. Рулонная. Обклеиваем ленту со всех сторон рулонными материалами: Бикрост, Технониколь: внешней, внутренней и сверху.
3. Проникающая. На этапе создания бетонного раствора, добавляют специальную добавку – праймер. Специальные свойства добавки праймер способны уменьшить пористость бетона, при этом снижая его влагопроницаемость.

Совет! Хороший результат показывает комплексный подход. Сочетание проникающей инъекции в раствор с обмазочным или рулонным материалом.

Для утепления мелкозаглубленную ленту обшивают с внешней стороны пеноплексом или экструдированным пенополистиролом. Преимущество материалов в высоком коэффициенте теплосбережения, а также устойчивости к влаге и грызунам.
Крепится материал плитами к фундаменту. Утепляют основание вместе с цоколем.
