Изготовление металлической бытовки своими руками — подробная пошаговая инструкция

Перед началом каждого строительного проекта опытные специалисты устанавливают вспомогательные помещения. Для хранения инструментов и материалов применяется специальное металлическое сооружение, называемое бытовкой.

Вагончик своими руками

Строительство частного дома обычно начинается со «строительного вагончика». На рынке можно встретить много предложений по покупке новых или бывших в употреблении деревянных бытовок. Появилось в обиходе даже такое понятие как «блок контейнер». Он сделан из металла, имеет большое количество вариантов комплектования и может использоваться уже как элемент модульного домостроения.

Но именно вагончик на деревянном каркасе — самое экономное и оптимальное решение для рачительного хозяина. После завершения строительства ее можно использовать как гостевой домик, сарай для инвентаря, оборудования, переоборудовать в баню или перевезти на дачный участок и построить дом из вагончиков.

Преимущества и недостатки бытовок-каркасников

Другие преимущества деревянных и металлических каркасных строений:

• возможность переоборудования и дальнейшего применения для жилых или хозяйственных нужд;
• возведение не потребует подъемных механизмов, т. к. монтаж ведется последовательно, каждый мелкоразмерный элемент поднимается после установки предыдущего;
• просто делать разборку стен, остова или демонтаж;
• для строительства применяют металл или дерево — экологически чистые материалы;
• разобранное строение можно транспортировать в другое место.

Деревянный или металлический каркас строительной бытовки имеет недостатки. Например, пространственное решение определенного типа ограничено конструктивными элементами, поэтому существенно изменить его планировку не получится. Можно только увеличить габариты самой постройки.

Древесина впитывает воду, от чего впоследствии разрушается, гниет. Сталь также подвержена коррозии при действии влажности. Оба материала требуют предварительной обработки перед монтажом. После окончания сборки их покрывают красками или лаками для продления срока эксплуатации.

Проект бытовки

От дальнейшего использования бытовки зависят ее размеры, устройство и материалы отделки.

В качестве небольшого сарая внутренние перегородки не нужны. Также нет необходимости в утеплении стен, пола, крыши.

Если планируется использование бытовки в качестве сезонного проживания (например, летний садовый домик), то можно предусмотреть наличие внутренней планировки. Утепление лучше провести на этапе строительства — при использовании обогревателей вагончик будет лучше сохранять тепло весной и осенью, а летом не будет сильно нагреваться на солнце.

Для строительного вагончика внутренняя облицовка может ограничиться недорогими и простыми материалами. Переоборудование в садовый или дачный домик потребует лишь доработку в части декоративной отделки.

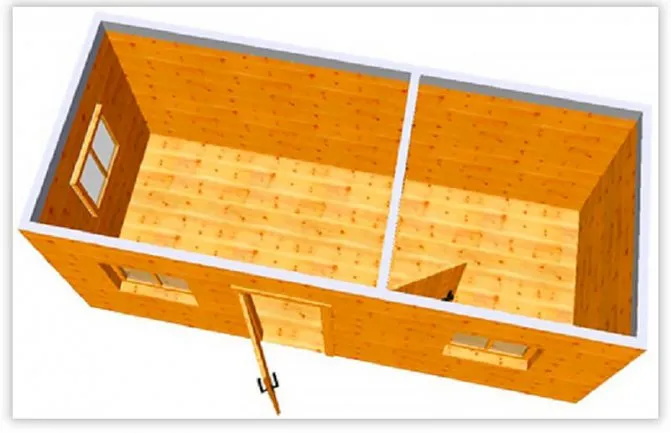

Лучше всего если внутреннее пространство будет разделено хотя бы на два помещения. Например, домик на первой фотографии можно представить в таком виде.

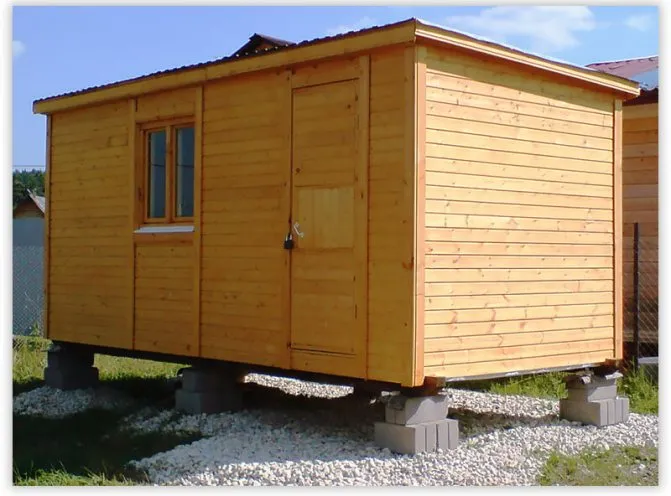

Бытовка своими руками

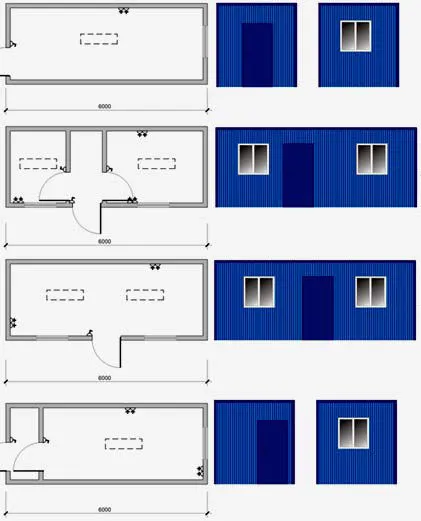

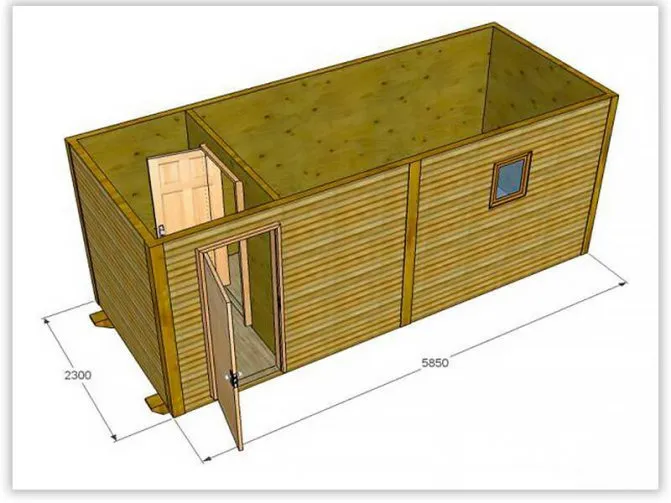

Небольшой тамбур-прихожая и большая комната с одним небольшим окном — типичный строительный вагончик своими руками.

А это уже улучшенный вариант с тремя окнами, который условно можно назвать — домик с гостиной и спальней.

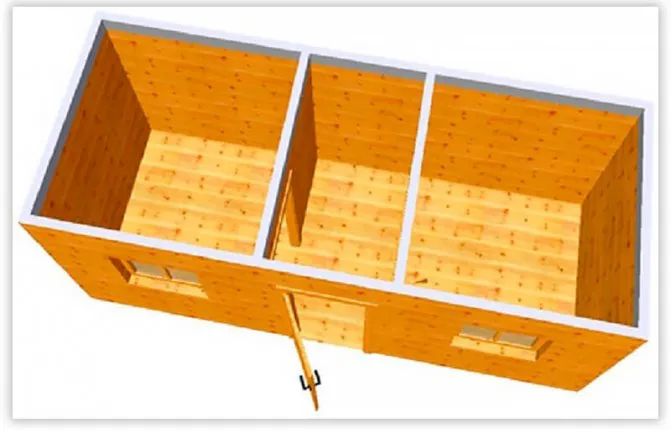

На этой схеме бытовка состоит из трех помещений — тамбур и две равноценные комнаты.

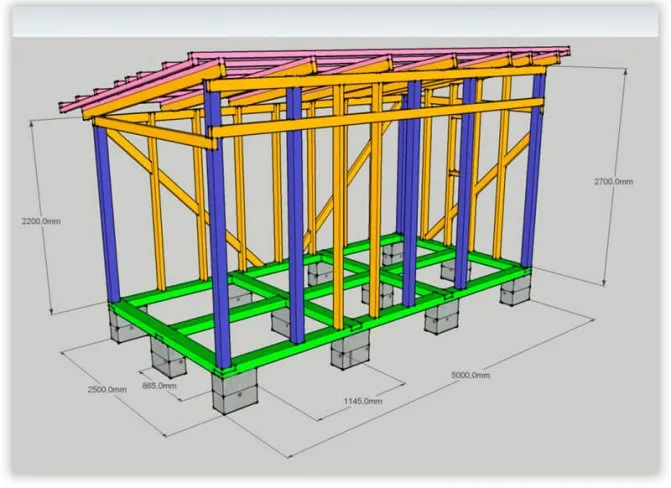

И конечно, перед началом строительства нужен простейший чертеж с указанием основных размеров.

Чертёж бытовки

Без него невозможно даже рассчитать количество материалов.

Внутренняя отделка бытовки

Передвижное временное сооружение выполняет самые разнообразные функции. И достигается это благодаря внутренней отделке. Именно она делает бытовку пригодной для временного или постоянного проживания людей. На данный момент в основном применяются следующие виды материалов для отделки конструкции:

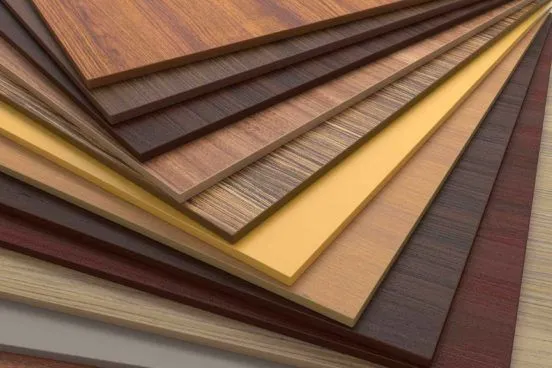

ЛДСП является одним из лучших материалов для внутренней отделки бытовки

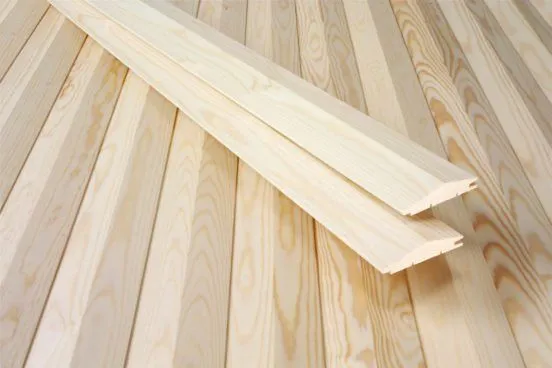

Вагонку для внутренней отделки чаще всего используют при необходимости построить бытовку с красивым и недорогим интерьером

Фундамент

Как построить бытовку — пошаговая инструкция строительства бытовки начинается с фундамента.

Особенность небольшой деревянной конструкции в ее незначительном весе. Но даже это не означает, что ее можно разместить непосредственно на земле. Для защиты от воздействия почвенной влаги (в том числе от осадков в виде дождя и снега) необходимо возвышающееся основание.

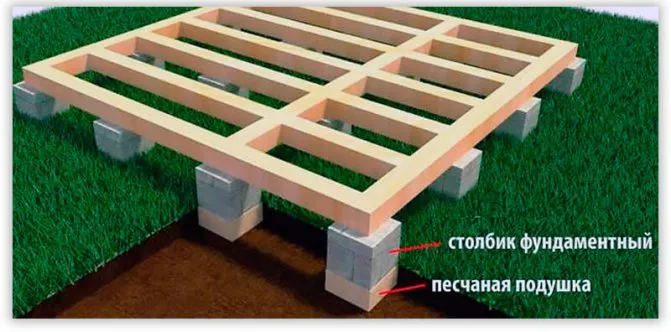

Самый простой вид — это столбчатый фундамент. Его прочности достаточно, чтобы выдержать вес бытовки. Для временного размещения (выставления горизонтального уровня) часто используют кирпичи или шлакоблоки, уложенные просто на землю.

Но в любом случае использовать лучше полнотелые блоки. Такой вариант как на этом фото даже для временного основания не самый лучший выбор, тем более что изначально блок уложен боком и давление приходится не на стенки, а на пустоты.

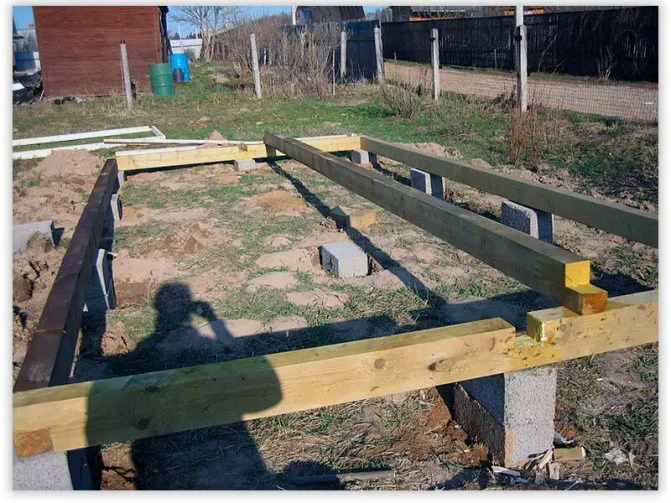

Строительство бытовки начинаем с основ фундамента.

Шлакоблок хоть и относится к бетону, но пустотелые блоки используют для строительства стен.

Даже столбчатый фундамент необходимо делать по правилам. Под каждое основание роют небольшое углубление, трамбуют дно, засыпают подушку из песка (не менее 20 см), которую поливают водой уплотняя, а уже сверху укладывают блоки. Песок предотвращает капиллярный подъем влаги выполняя роль дренажа.

Есть альтернативные варианты столбчатого фундамента.

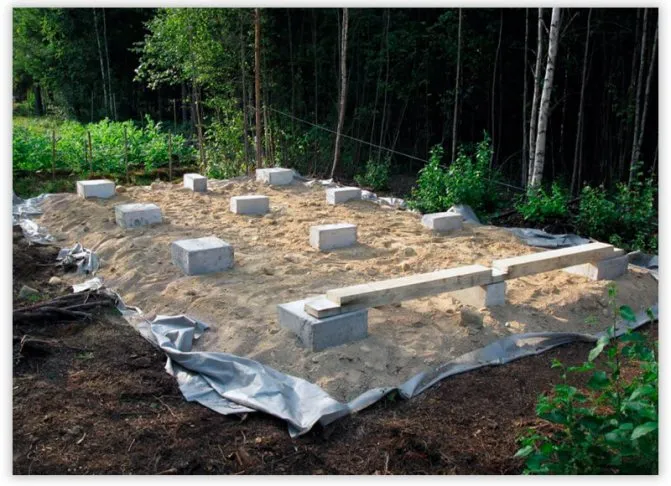

На очищенную от верхнего слоя землю стелют геомембрану, сверху насыпают слой песка, а затем выкладывают из блоков основание.

Фундамент для бытовки

Вместо песка можно использовать щебень мелкой или средней фракции.

Как построить строительный вагончик

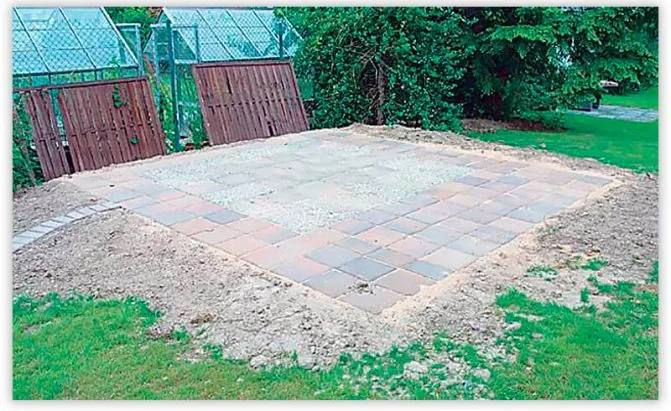

Даже тротуарная плитка крупного формата может послужить основанием для столбчатого фундамента из блоков.

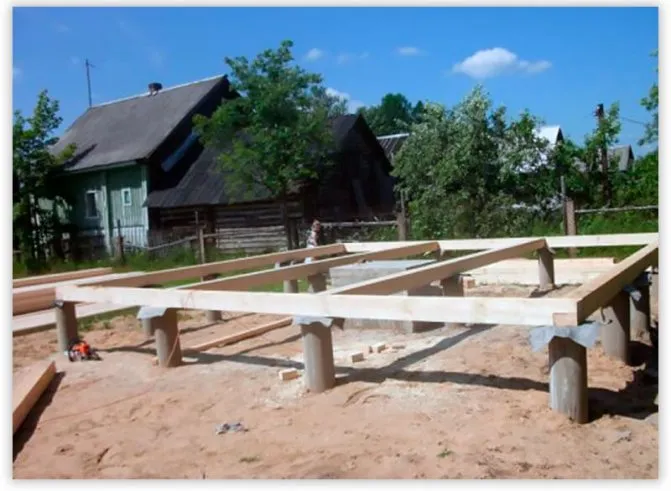

Для постоянной дислокации возможно применение в качестве столбов асбестоцементных труб, врытых на глубину промерзания грунта и заполненных бетоном. Это если строится не строительный, а дачный вагончик бытовка.

Расстояние между столбами обычно выбирают исходя размеров 1.5-2.5 метра. Поэтому, кроме угловых опор, будут еще 1-2 дополнительные по периметру плюс внутренние (под перегородки и для бруса, обеспечивающего жесткость чернового пола).

Кроме столбчатого, применимо обустройство плитного фундамента. Конечно, железобетонный монолит для такого строения избыточен, а вот тротуарная плитка крупного формата на отсыпном основании из песка вполне подойдет.

Как сделать бытовку своими руками? Чертежи, список стройматериала

Когда предстоит серьезное строительство, где-то нужно временно проживать, отдыхать, хранить некоторые вещи – одним словом, необходимо обустроить временное жилище. Для этого сооружается маленький домик – бытовка, в некоторых случаях временный, но разумнее предусмотреть его использование в дальнейшем, например, в качестве домика для гостей, небольшого гаража, летней кухни, места для хранения инвентаря и хозяйственных вещей. Сооружение может стать украшением вашего участка.

Такой маленький домик вполне можно сделать своими руками. Рассмотрим несколько вариантов. Основных вариантов три: из древесины, металлопрофиля и готового вагончика. Размеры бытовки обычно 5-6 м в длину и 2,5-3 м в ширину. Но каждый решает для себя, учитывая планы по дальнейшему использованию постройки.

Несущий каркас

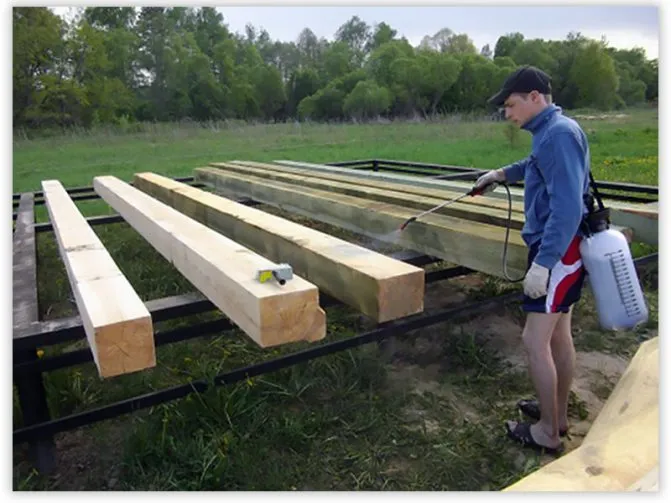

Для этого нужна только сухая древесина. Но и этого недостаточно — все деревянные элементы каркаса и обшивки надо обработать антисептиками. Причем обработка подходит только для «подземных» элементов, а у бытовки их нет, а олифа лишь временная защита от влаги и плесени, поэтому необходимо использование антисептиков и антипиренов. Используя жидкое стекло можно решить сразу несколько проблем, с антисептиком, и с влагостойкостью.

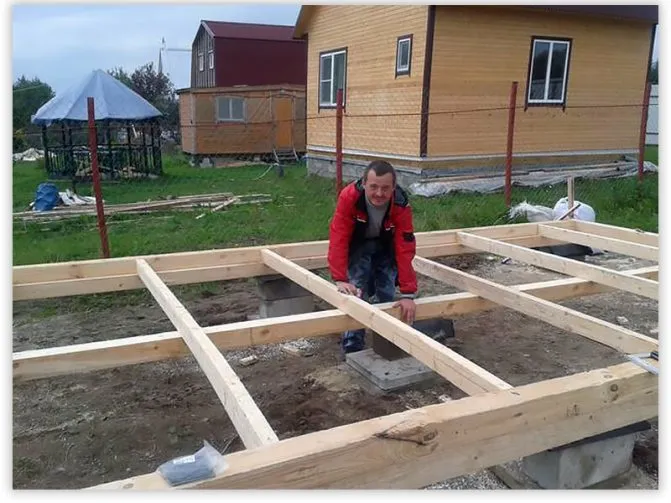

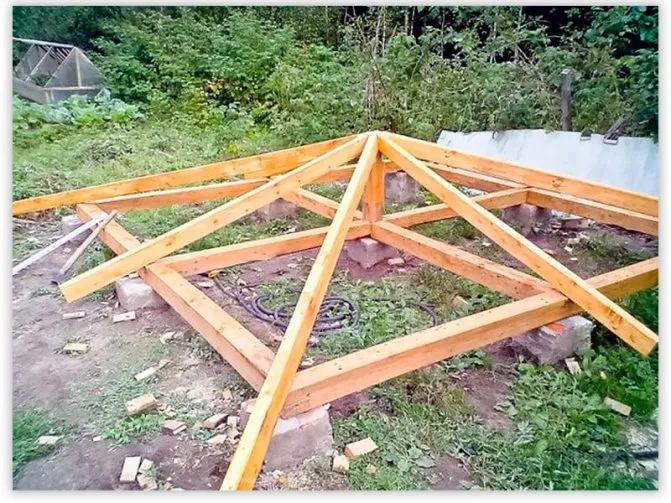

В качестве нижней обвязки лучше всего подойдет брус 150×100 мм. Этот размер даже применяют для ростверка столбчатого или свайного фундамента деревянных и каркасных небольших жилых домов. Самое простое угловое соединение — в пол дерева.

Затем следует второй венец из бруса 100×100 мм. Причем монтаж проходит с внутренней «ступенькой» между венцами. Это оптимальное устройство для утепленного пола. На полку 50 мм монтируют лаги для чистового пола с сечением 100×50 мм.

Бытовка для дачи своими руками

Угловые и несущие стойки (для перегородки и двери) выполняют из бруса 100×100 мм, промежуточные стойки (в том числе для крепления окна) делают из бруса 100×50 мм. Их крепят к обвязке при помощи металлических уголков,

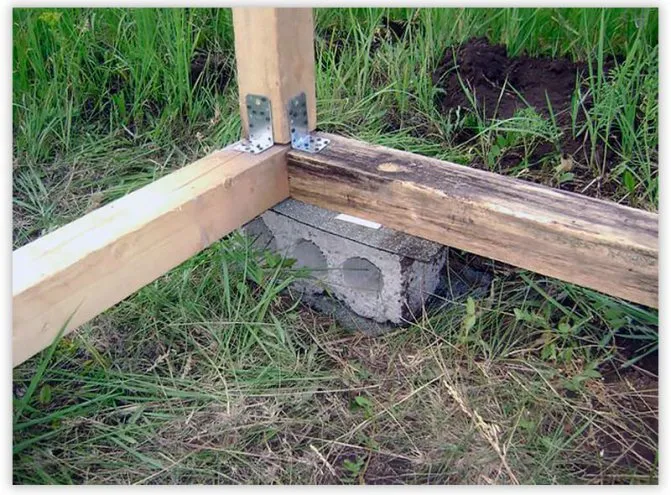

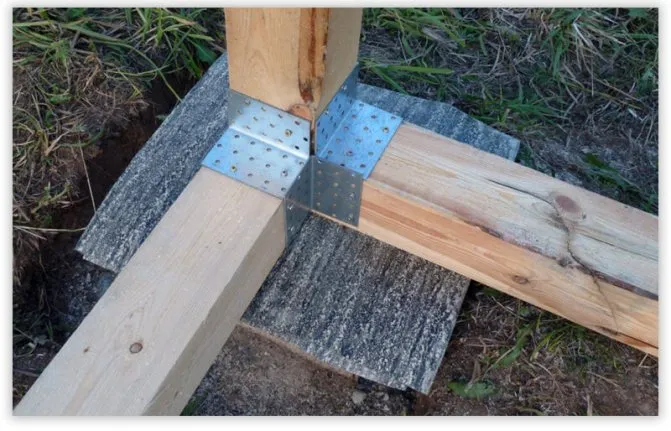

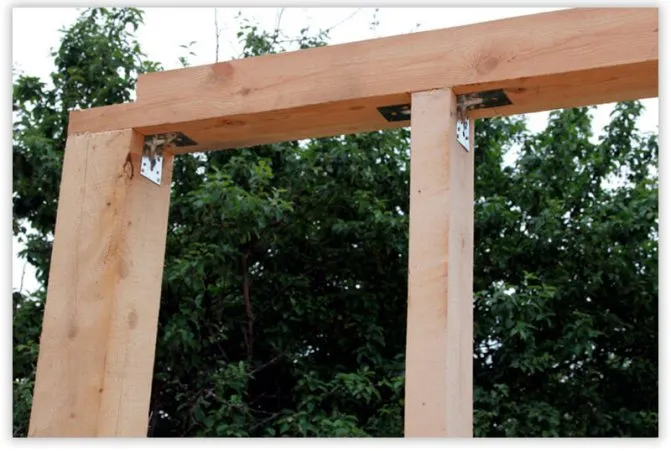

Крепёж к обвязке при помощи металлических уголков

предварительно выставив по уровню и зафиксировав временными укосинами.

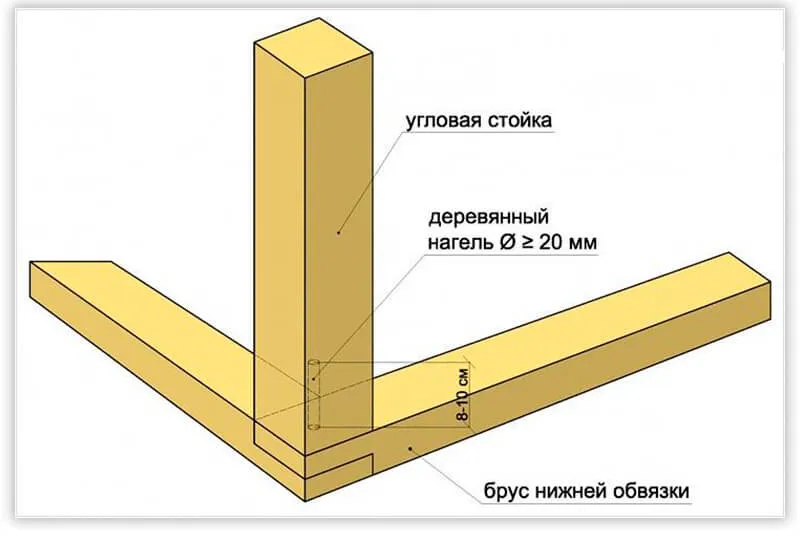

Как вариант можно использовать нагели, которые дополнительно будут фиксировать угловое соединение обвязки.

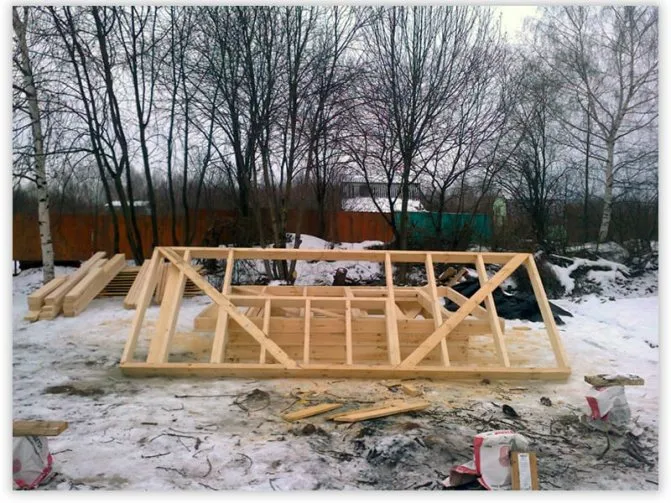

Каркасная деревянная бытовка может возводиться не поэлементно, а секциями, смонтированными на земле. Это относится и к стенам,

и к верхней обвязке в сборе со стропильной системой.

Но такая технология потребует привлечения помощников, поэтому при строительстве бытовки своими руками чаще применяют более «легкие» (по весу) приемы.

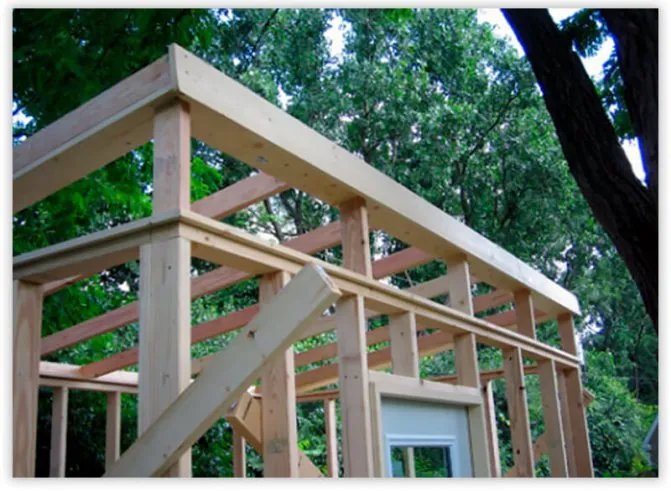

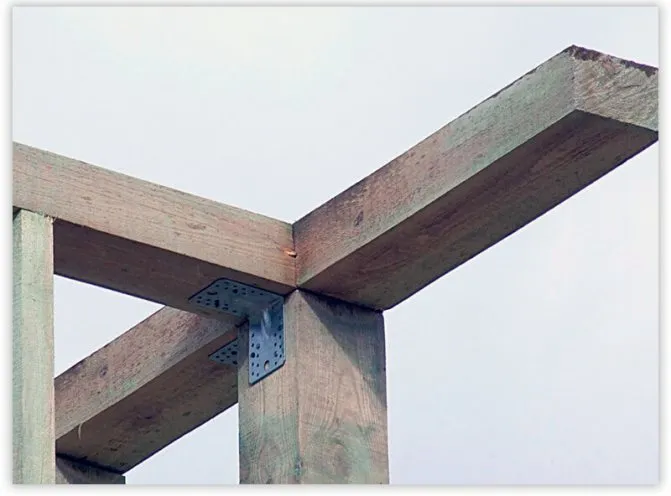

Верхняя обвязка проходит по тем же правилам, что и нижняя. Несущий брус по периметру имеет такое же сечение, как угловые стойки каркаса. Соединение элементов проводят в пол дерева, предварительно выбрав пазы в местах пересечения. Вначале монтируют длинную сторону, зафиксировав ее к стойкам временным креплением.

Затем устанавливают поперечный брус. После проверки уровней и углов, верхнюю обвязку окончательно крепят к стойкам металлическим уголком.

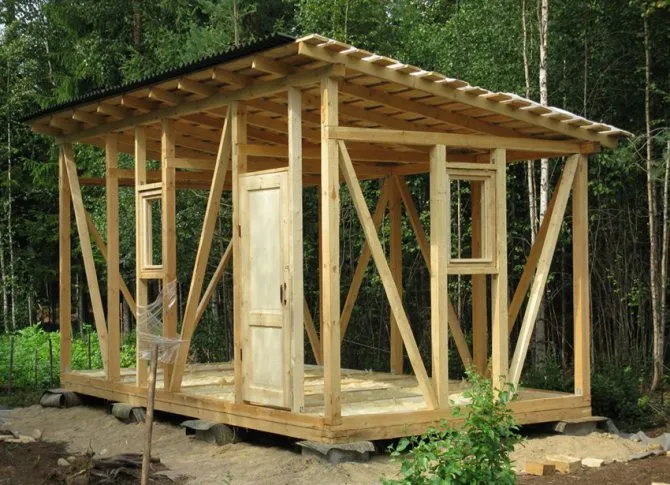

Для односкатной крыши, а это самый простой вариант, верхнюю обвязку могут выполнить в двух уровнях, когда передние (или задние) стойки делают под требуемый угол уклона.

Но есть и более сложный вариант с использованием пристенных стоек.

Виды бытовок и каркасов

Есть три вида каркаса для бытовки:

• металлические;
• деревянные;
• переносные.

Лучшим по качеству вариантом для бытовки дачной считается каркас из металла. Получается, что деревянная каркасная конструкция встроена в сварной каркас из стальных швеллеров и угловых стоек. Это довольно дорого, зато прочно и долговечно. Сталь защищает дерево от деформаций, позволяет перевозить конструкцию в собранном виде. Для частного строительства с малым бюджетом деревянно-металлический каркас бытовки — не самый подходящий вариант.

Классическая деревянная бытовка хороша всем, кроме транспортировочного потенциала в собранном виде. Каркас из бруса 100х100 мм для перевозки обязательно придется разбирать, поэтому лучше оставить ее на участке в виде подсобного помещения.

Для этого дачную бытовку изначально ставят на более прочный фундамент, оснащают внутренней и внешней декоративной обшивкой, продумывают дополнительные удобства. Экологичность, нормальная теплоизоляция и низкая стоимость — несомненные плюсы каркасной бытовки из дерева. И еще они органично вписываются в загородный ландшафт.

Полезное: Как сделать балкон в каркасном доме

Переносная бытовка — оптимальный выбор для строительного бизнеса, когда временное жилье рабочих надо перевозить с точки на точку. Передвижные бытовки также бывают из металла и дерева. Первые – небольшие строительные вагончики с каркасом из профилированной трубы 40х60 с лагами из трубы 40х40.

Если же каркас переносной бытовки выполнен из дерева, он обязательно утолщенный (брус основных балок берется не менее 100х150 мм). Особая отделка изнутри и снаружи не требуется. Минусы переносных моделей существенны: большой вес, дорогие материалы для стен (гидро-, теплоизоляция, профнастил снаружи, ДСП внутри), много сварочных работ.

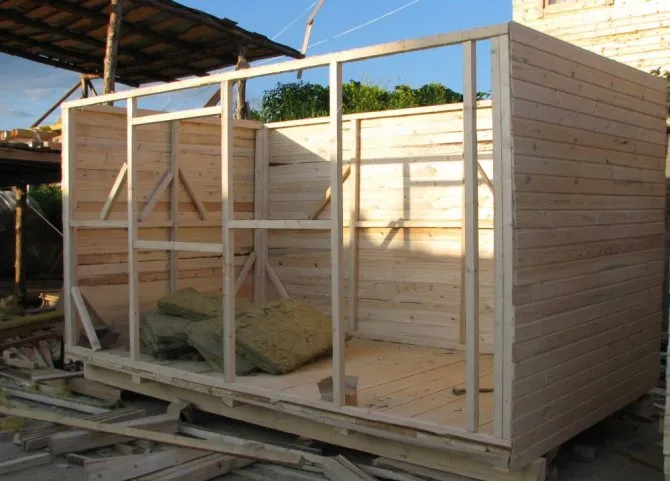

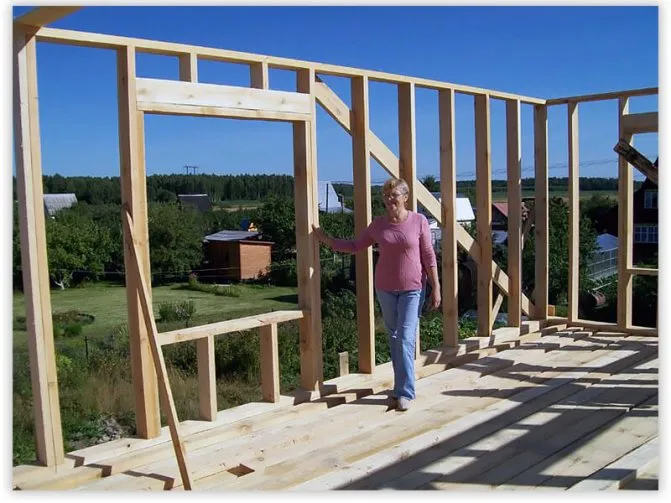

Дополнительные стойки

Промежуточные стойки (100×50 мм) также фиксируют к нижней и верхней обвязке при помощи уголков.

Расстояние между стойками выбирают исходя из ширины утеплителя и размеров листового обшивочного материала. Если для внутренней отделки применять вагонку, а для внешней —блок хаус или сайдинг, то определяющее значение имеет только ширина утеплителя. Обычная рекомендация — 600 мм между осями стоек. Этот размер привязан к гипсокартону.

Но при обшивке ОСБ (OSB)(самым распространенным для каркасной технологии материалом), каждый его лист потребует подрезки на 50 мм. Поэтому если внутренняя обшивка будет сделана вагонкой, то лучше выбрать осевое расстояние между стойками в 625 мм. Размер просвета между стойками будет равен 575 мм, что допустимо для укладки минеральной ваты с шириной 600 мм и деформационной полосой в 50 мм.

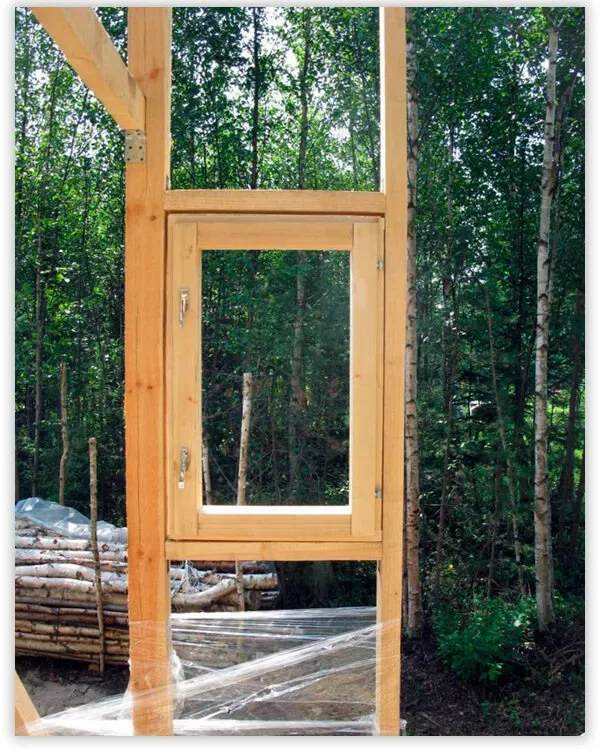

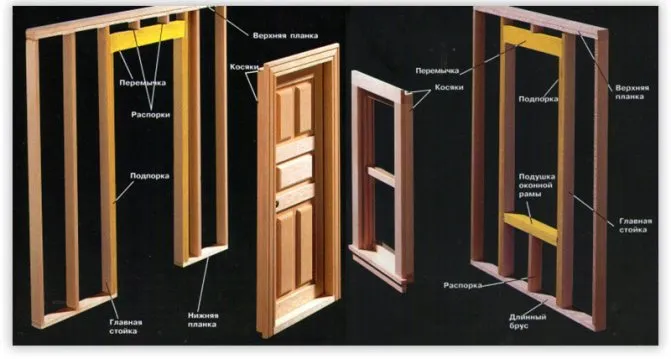

Для стоек, между которыми монтируют окна и двери, свои критерии. Можно, конечно, самому сделать из бруса каркас филенчатой двери и оконные рамы, но чаще покупают готовые изделия. Поэтому для них потребуется установка дополнительных стоек и распорок.

Если двери стандартные по ширине и высоте, то окна могут быть большими

или наоборот чуть больше форточки.

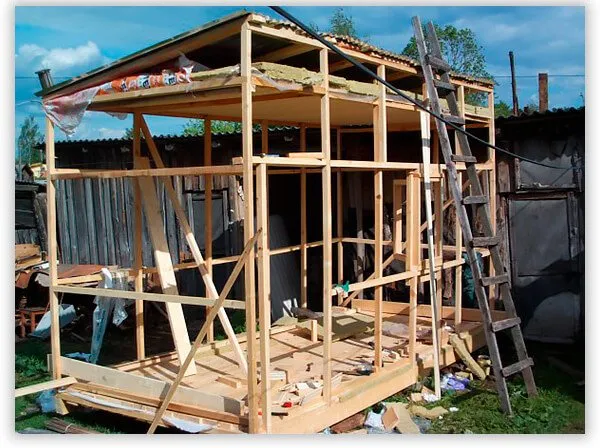

Особенности возведения каркаса для бытовки

В основе каркасной бытовки лежит пара прямоугольников из бруса сечением 100х100 мм или больше, соединенные вертикальными стойками. Нижний прямоугольник выкладывается из бруса 150х100 мм. Общие габариты каркаса — 6х3 м — самый оптимальный и универсальный по весу, площади и стройматериалам вариант.

Внутренние перегородки понадобятся, если планируете использовать постройку в качестве временного жилья. В этом случае от жилой части отделяют кухонную, туалетную, складскую зоны и прочие.

Обязательно укрепление нижнего прямоугольника центральной продольной опорной балкой. Сверху набивают второй брус 100х100, а также поперечные лаги для пола с шагом 0,6 м из бруса 100х50. Для правильного наклона крыши организовывают более высокие передние вертикальные стойки, на полметра длиннее по высоте, чем строение. То есть, если рассчитываете получить высоту потолка 2,5 метра, передние стойки достигнут уровня 2,8 метра, а задние — 2,3 метра.

Теперь по поводу установки дополнительных вертикальных стоек:

• на каждый торец каркасной бытовки пойдут по два элемента из бруса 100х50;
• на передний фасад — четыре стойки в зависимости от расположения дверных и оконных проемов;
• на задний — три, расположенные равномерно с шагом 1,5 м.

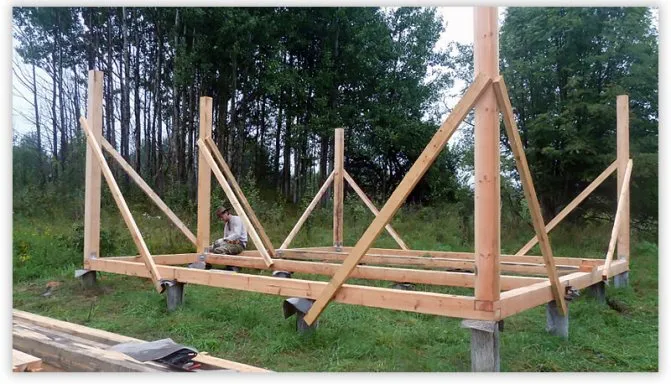

Каждая вертикальная угловая стойка требует подведения диагональных раскосов — с двух сторон к верхушке. Для этих целей используется доска 100х40. Такие же раскосы, хотя бы с одной стороны, надо организовать к угловым вспомогательным стойкам, не закрепленным будущими окнами и дверями. Альтернативой могут стать короткие раскосы к каждой стойке с двух сторон.

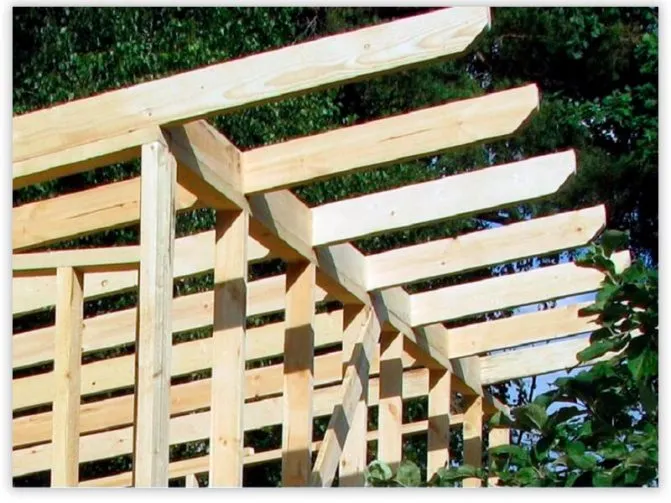

Для установки стропил основой является верхний фронтальный брус каркаса, который возвышается над нижним на 0,5 м. Для стропил используется брус 100х50, расположенный равномерно с шагом 0,6 м поперек каркаса бытовки. На 30 см с двух сторон стропила выходят за периметр каркасника. Понадобится дополнительное крепление поперечными досками первого и последнего стропила к торцевым верхним балкам.

Крыша

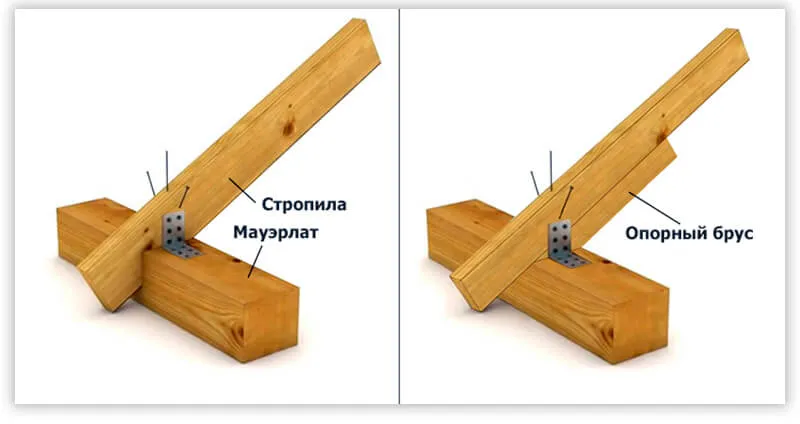

Возводим крышу бытовки — существует много способов крепления стропила к мауэрлату (в данном случае к брусу верхней обвязки). Самый простой использует металлические скобы. Для более надежной фиксации можно либо вырезать в стропиле паз, либо воспользоваться опорным брусом.

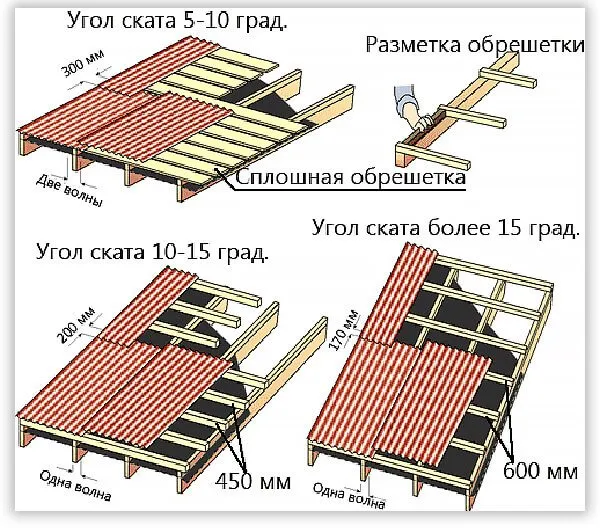

К стропилам крепится рулонная гидроизоляция, а сверху — обрешетка. Шаг обрешетки зависит от типа кровельного материала и угла ската.

Самый недорогой — это ондулин (современный аналог шифера). Для угла меньше 10° делают сплошную обрешетку , до 15° — шаг 450 мм, более 15° — 600 мм.

Пол

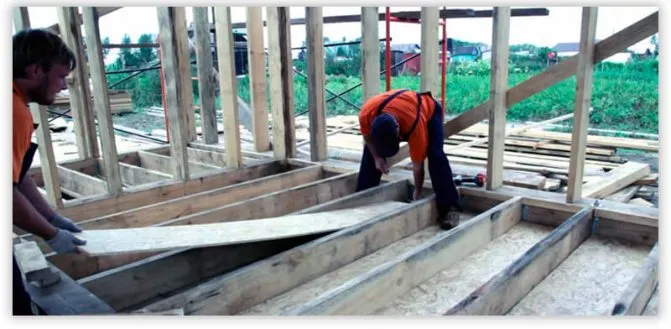

Вначале между лаг крепят доски (или ОСП-3) чернового пола. В качестве опоры используют выступающий край бруса нижней обвязки (150×100 мм).

Бытовка своими руками устройство пола.

Затем поверхность чернового пола застилают гидроизоляционной пленкой. Для этого часто используют плотный полиэтилен, но более надежным считаются рулонные материалы с битумной или полимерно-битумной пропиткой Гидроизол. Пленку стелют внахлест между полосами не менее 20 см, с проклейкой швов строительным скотчем. Края полос должны заходить на стены (те же 20 см).

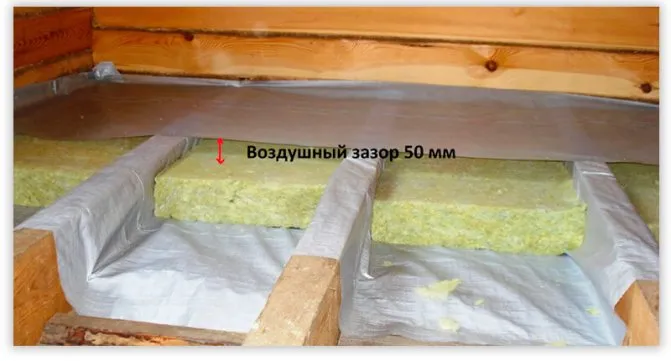

Между лаг размещают утеплитель. Лучше выбрать минеральную вату, например УРСА(URSA). В отличие от пенопласта, она не горючая и в ней не заводятся грызуны. Единственный ее недостаток — гигроскопичность и свойство потери утепляющих свойств при насыщении влагой (тем же конденсатом). Поэтому нужен зазор между чистовым напольным покрытием и паропроницаемой мембраной или использовать Изоспан, не пропускающей воду — это защитит минеральную вату от прямого контакта с водой и позволит выветриваться из нее парам воды.

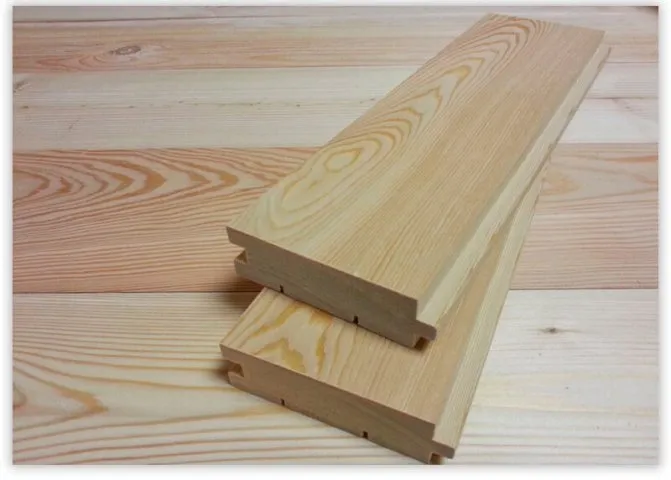

В качестве чистового пола лучше всего шпунтованная доска. Принцип соединения покрытия «шип-паз» позволяет еще больше защитить утеплитель от попадания в него воды.

Но можно постелить ту же ОСБ(OSB), а сверху линолеум.

План сооружения

Металлическая бытовка своими руками. Пошаговая инструкция в строительстве.

Перед началом строительства нужно обязательно сделать замеры. Высота бытовки не должна быть меньше роста человека, и к этому добавьте еще 50 см. Это создаст удобнее условия для проживания. Построив бытовку из метала в высоту, Вы сможете сэкономить место в ширину. Чтобы рассчитать, размер строительной металлической бытовки, и знать, какое должно быть сооружения, нужно узнать такие факты:

• Количество людей, которые будут проживать в бытовке;
• Сколько нужно делать комнат;
• Вся площадь постройки и отдельного участка;
• Нужна ли будет транспортировка на дальнее расстояние.

Когда Вы уже будете все это знать, приступайте к черчению. Хотим заметить, что чертежи можно делать и соединять не только на бумаге, но и с помощью специальных компьютерных программ. Графические редакторы значительно упростят во всем задачу, и сэкономят Ваше время.

Занесите в чертеж такие показатели:

• Где будут размещаться комнаты;
• Толщина стен и их расположение;
• Санузел.

Если Вы планируете создавать много комнат, тогда сделайте дополнительные чертежи, где более подробно изобразите все нюансы.

Материалы и инструменты

Чтобы построить качественную бытовку из контейнеров и блоков, нужно будет взять такие инструменты:

• Молоток с крепкой рукояткой;
• Сварочный аппарат;
• Электрическая болгарка и диски разного диаметра;
• Дрель;
• Отвертки разных размеров;
• Кисточки для окраски;
• Защитная маска для глаз;
• Столярные углы разных размеров;
• Степлер.

Перед началом всех работ, обдумайте, есть ли весь нужный материал, это значительно сможет ускорить весь рабочий процесс, и не возникнут никакие затруднения в строительстве.

Материалы, которые необходимы для строительства бытовки:

• Основной материал для каркаса с размерами 40*60 мм; 40*40мм и 40*50мм;
• Материал для утепления основы здания;
• Защитный материал от негативного действия пара;
• Барьер от влаги;
• Предварительно оцинкованный металлический лист;
• Монтажная рейка;
• Саморезы и другие крепежные элементы;
• Грунтовая смесь;
• Гибкие элементы, которые нужны для профнастила;
• Электроприборы (розетка, провода, изоляция).

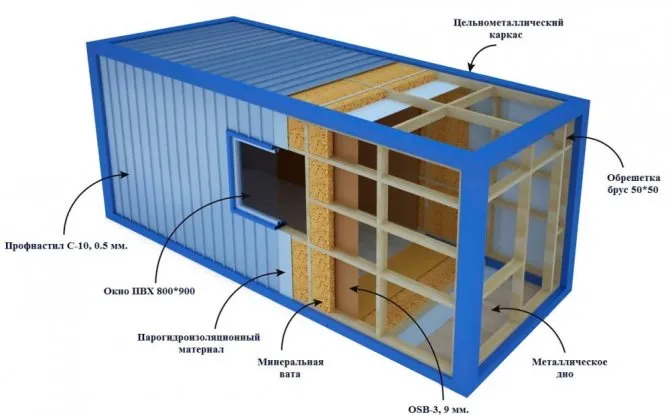

Схема бытовки из метала

Схема бытовки очень легкая. Она сделана из панелей и каркасов. По габаритам – средняя. Делается бытовка своими руками с размерами 3 на 6 смета из профильной трубы.

Ее форма – прямоугольная. Если вы ее увидите вдалеке, то сможете легко спутать с прицепом. Но бытовки снабжены дверьми, окнами и разными коммуникациями.

Создают их из нескольких слоев материала: снаружи – метал, изнутри – пластик. Она представляет собой удобный и мобильный перевалочный пункт для строителей.

Дачники пользуются ее в тех ситуациях, когда им нужно что-то на подобии сарая. Иногда они могут даже там жить, если ее утеплить и поставить на хороший фундамент.»

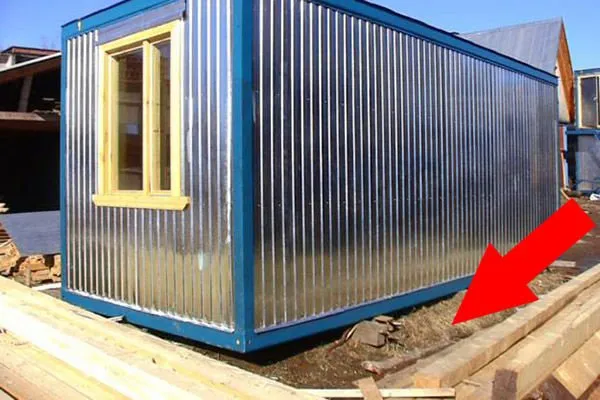

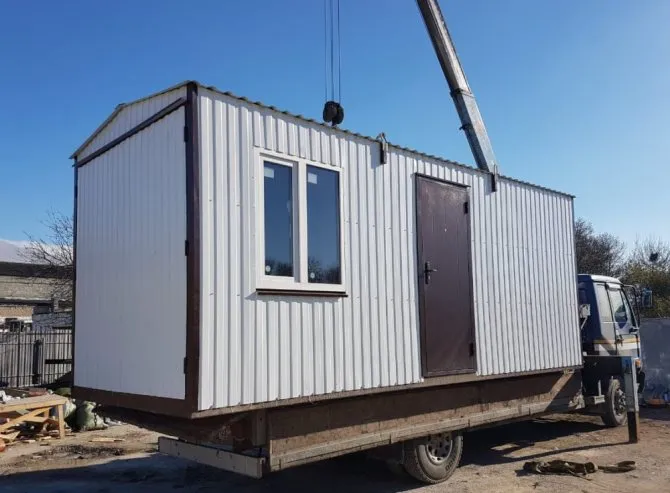

Снаружи бытовку можно сделать своими руками из профнастила, утеплив при этом. Чаще всего используют пенопласт.

Этапы строительства металлической бытовки

А теперь, рассмотри подробнее, как сделать бытовку своими руками.

Фундамент

Даже такое легкое сооружение, как бытовка, нуждается в хорошей и крепкой основе. Сделать своими руками фундамент под бытовку, не составит большого труда. Сама ее конструкция немного весит, из-за этого вполне будет достаточно фундамента из столбчатого вида. Если что, его можно будет легко разобрать, если когда-то Вы захотите убрать бытовку из своего участка.

Если бытовка будет нужна на временный период времени, тогда лучше будет воспользоваться шлакоблоками, они очень дешевые. В крайнем случаи, Вы и сами сожжете их сделать.

Действия для создания фундамента:

• Там, где будет стоять бытовка, необходимо расчистить слой земли;
• После чисти, необходимо будет хорошо его утрамбовать и уложить на геотекстиль. После, насыпать песок и опять утрамбовать;
• Потом, в земле нужно вырыть углубление в 50 см. Сначала ройте ямы по углам периметра, потом – между ними, отступая 1-1,5 м;
• Яму под шлакоблок засыпают слоем 40 см, не больше, и так же хорошо утрамбовывают;
• Каждый шлакоблок обработайте в рубероиде;

Последним этапом будет – установка металлического каркаса для бытовки.

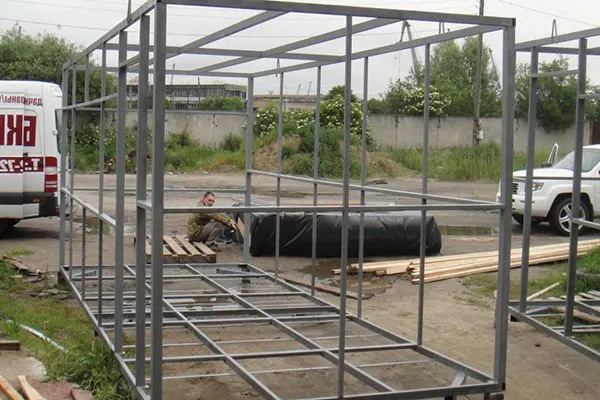

Каркас

После постройки фундамента приступайте к сооружению металлического каркаса для бытовки своими руками. Сформируйте основу для строения, использую для этого брус 100*150 мм. Из него установите опорные стойки по углам в пол. Действуйте по такой схеме:

• Расположите лаги по всему периметру и зафиксируйте их;
• Приступайте к установке продольных и поперечных лаг. Брусья соедините между собой в тех местах, где есть выпалы и закрепите саморезами.

При сооружении каркаса, внимательно смотрите на фиксацию каждого из их элементов. Ведь благодаря прочности надежно будет стоять все конструкция.

Крыша

Крыша на бытовку, в основном, будет простая и односкатная. Когда стены будут сделаны (одну из них сделайте выше) сможете положить кровельный материал наверх бытовки. Самым надежным материалом для металлической крыши послужит – оцинкованный лист. Владельцы выбирают именно этот метал, для покрытия крыши, потому, что он наделен такими преимуществами: прочный, гладкий, устойчивый к давлению и легко освобождается зимой от снега. Но у такого вида есть и свои недостатки:

• Он подвергается воздействию осадков;
• Если Вы будете уделять не достаточное внимание, материал будет ржаветь и протекать.

Используйте цельный оцинкованный лист, потому, что, если он будет обрезан в него будет скапливаться снег. Если Вы подберете правильный вариант покрытия, Вы сможете уберечь всю конструкцию от коррозии. Поэтому серьезно подойдите к этому вопросу и обдумайте все нюансы.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями ВКонтакте, Одноклассниках, Facebook, Google Plus, Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Потолок

Чтобы вагончик был теплым необходимо утеплить потолок. Конечно, холодный воздух сверху вниз не опустится, но теплый будет «улетучиваться». К тому же, попадая на холодное перекрытие, он вызовет конденсат. Вот поэтому даже для односкатной крыши надо обустроить небольшое «чердачное» расстояние и утеплить его минеральной ватой. Принцип тот же, что и для пола: перекрытие (доска или ОСБ), влагонепроницаемая пленка Изоспан, утеплитель (минеральная вата).

Декоративную обшивку изнутри выполняют аналогично стенам.
