Изготовление навесов из металла своими руками | Трубогиб 67 Смоленск



Решение о возведении навеса своими силами — это рациональный и обдуманный подход, который приносит значительные выгоды. Преобразование загородного дома или дачи в комфортное место становится желанием каждого, однако стоимость услуг по строительству и установке навесов зачастую оказывается недоступной.

Главное подойти к делу обстоятельно, и найти информацию, которая поможет даже новичку.

Практические этапы работы – как сделать навес своими руками из металла – понять и выполнить проще, когда изучишь больше теории. Описание конструктивных характеристик, как выбрать поликарбонат, как рассчитать материал, какой выбрать металлопрофиль, чертежи, схемы, и много другого Вы узнаете из этой статьи.

Знание теории и соблюдение последовательности действий сводит к минимуму возможные ошибки.

Конструкция навесов

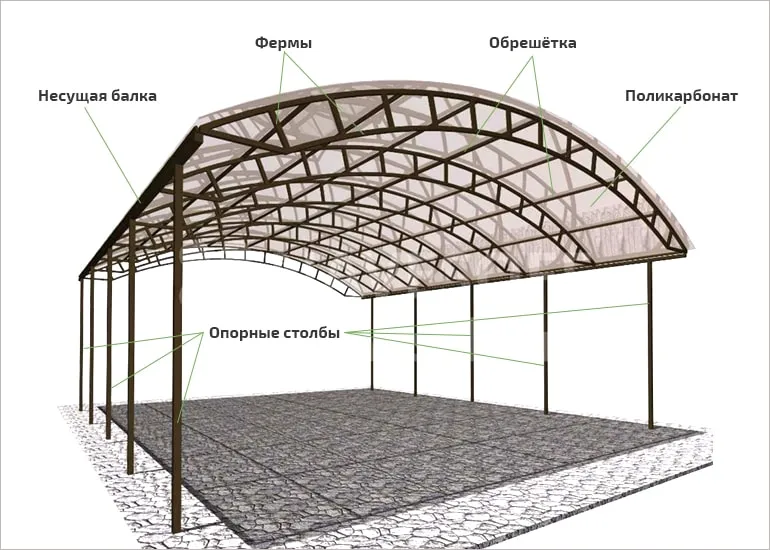

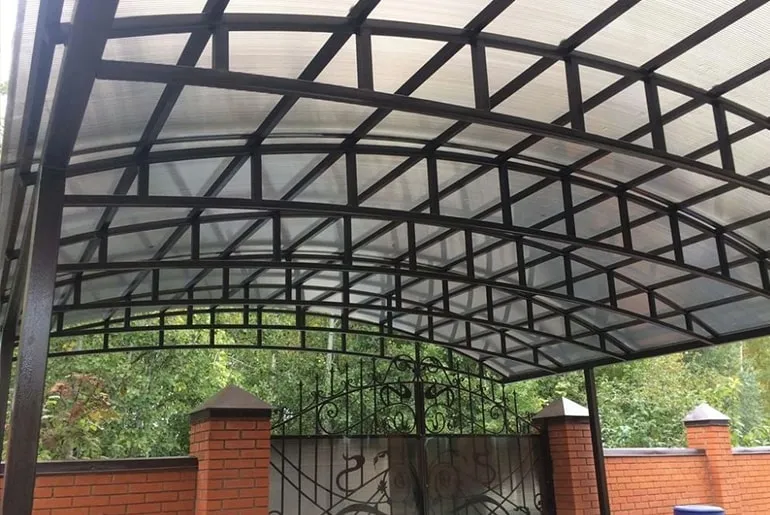

Чтобы правильно сделать навес, нужно понять из каких элементов он состоит. В основе конструкции – опорные столбы и кровля. Кровля в свою очередь состоит из нескольких деталей:

• Несущая балка. Связывает между собой опоры и фермы, на неё приходится большая часть нагрузки. Берётся такого же сечения, что и опорные стойки.
• Фермы. Их функция в поддержке кровли конструкции. Это металлическое изделие, в котором элементы соединены в систему геометрических форм. Сечение профиля для их изготовления подбирают в зависимости от размеров постройки. При ширине навеса 3-6 м. для основы формы берётся профиль от 25х25 мм до 40х25 мм. Для соединительных деталей (раскосы) – такой же.
• Обвязка. Или по другому обрешётка, прогоны. Обеспечивает дополнительную крепость, связывает воедино всю кровлю.
• Облицовка. Это укрытие поликарбонатом или другим кровельным материалом.

Разобравшись с теорией, станет понятнее как построить навес на даче своими руками.

Конфигурации навесов

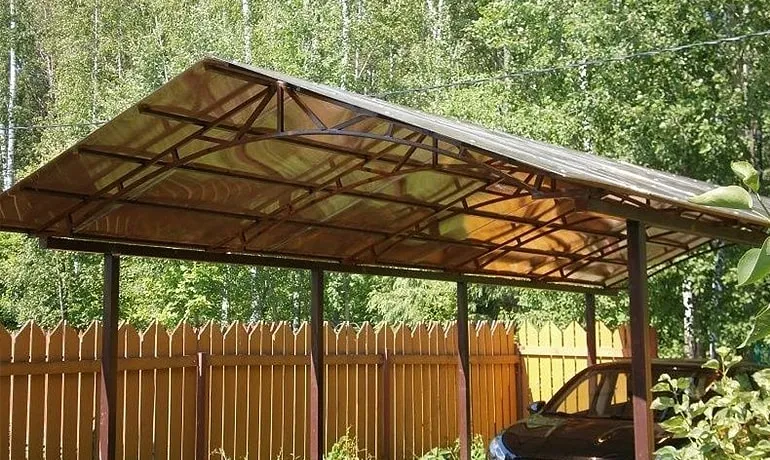

Односкатные навесы

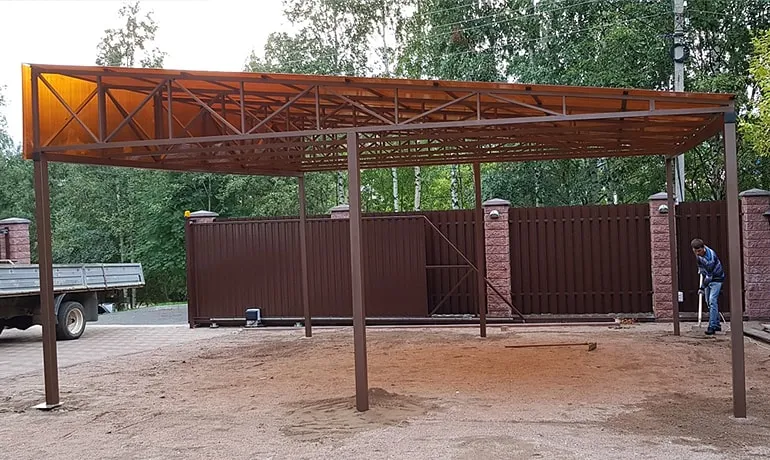

Самый простой в выполнении. Бывают отдельностоящими, или пристроенными к дому. Крыша может быть с разным углом наклона, как совершенно ровная, так и 45°. Оптимальный угол: 22-30°. Чем меньше угол наклона, тем больше будет скапливаться снега, осенней листвы на поверхности.

Двускатные навесы

Крыша в виде треугольника, отчего их ещё называют «треугольными». Их себестоимость выше обычного арочного: во-первых, потому что нужно больше металла, во-вторых, требуются трубы для ферм сечением минимум 40х40х2 мм, для соответствия нагрузки.

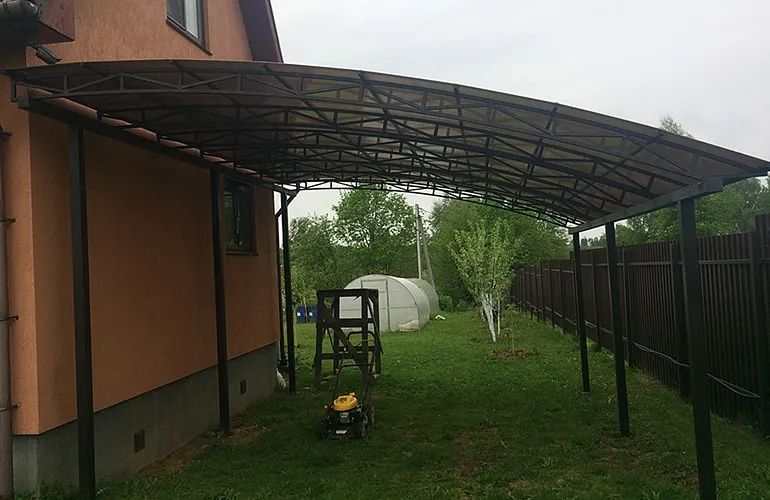

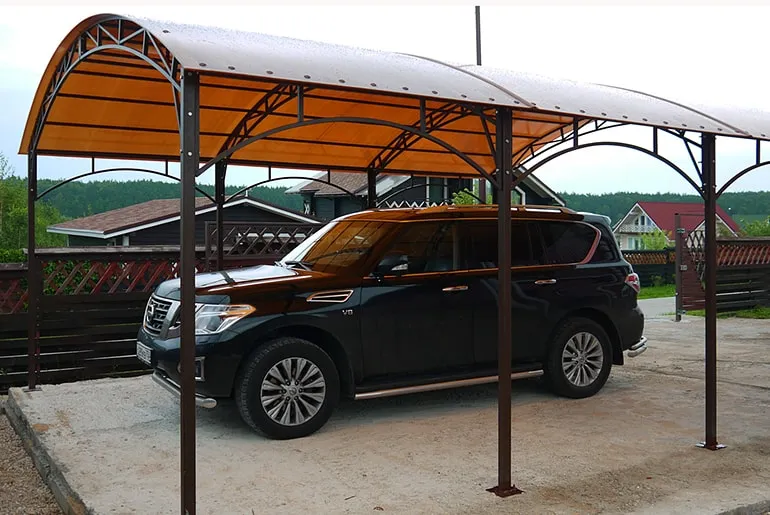

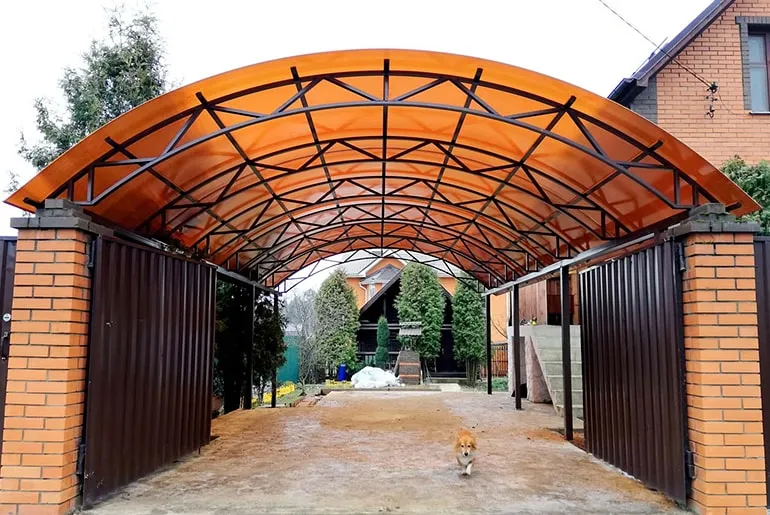

Арочные навесы

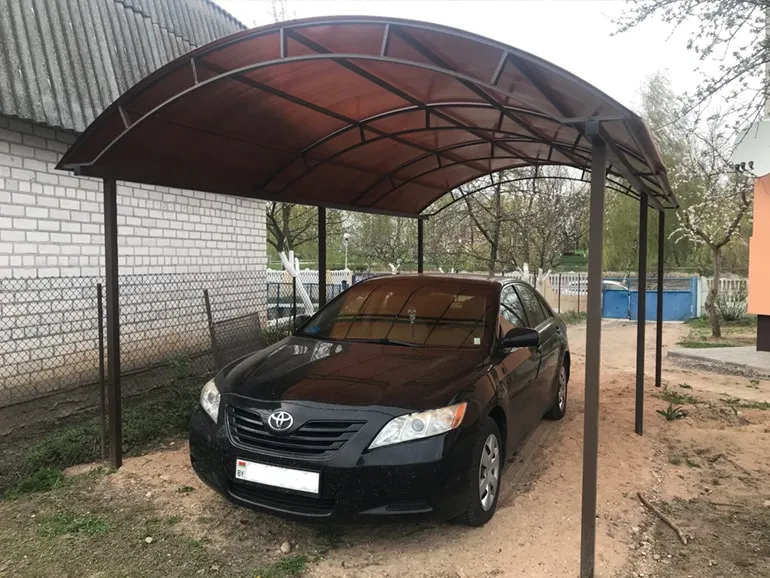

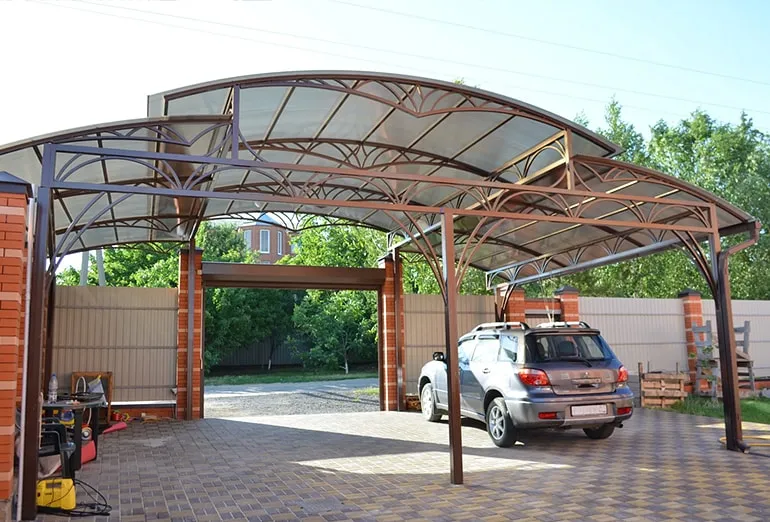

Такая форма обшивается только поликарбонатом. Потому, что кровля имеет изгиб, а поликарбонат легко гнётся и принимает нужную форму. С металлочерепицей или профнастилом такое не выйдет. Это самый распространённый тип, получивший своё признание за эргономичность и практичность. Он красиво смотрится на любом участке, обладает устойчивостью к сильным порывам ветра, имеет высокую нагрузку, легко очищается от снега. Экономичнее и легче в производстве чем двускатные. В 80% случаев делаются отдельностоящими.

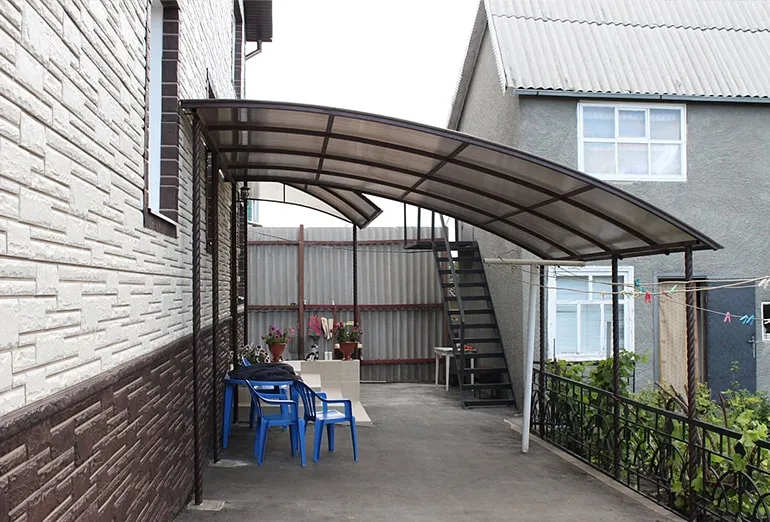

Полуарочные навесы

Имеет изгиб кровли, при этом одна сторона выше другой. Чаще бывают пристроенными, отдельностоящими практически не делаются. Есть своя сложность при производстве: так как опорные балки на разных уровнях, нужно точно просчитать радиус изгиба. Из-за чего увеличивается объём подготовительных работ.

Другие конфигурации, например каскадные, сложно сделать самостоятельно. Их производством занимаются профессиональные мастерские.

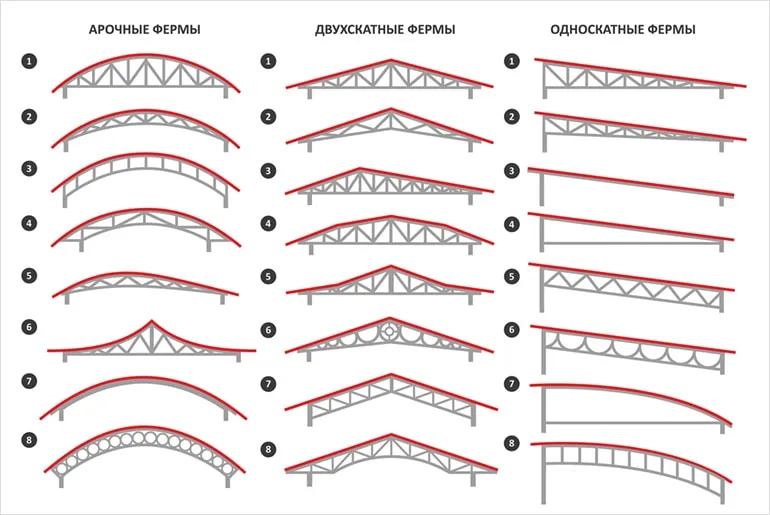

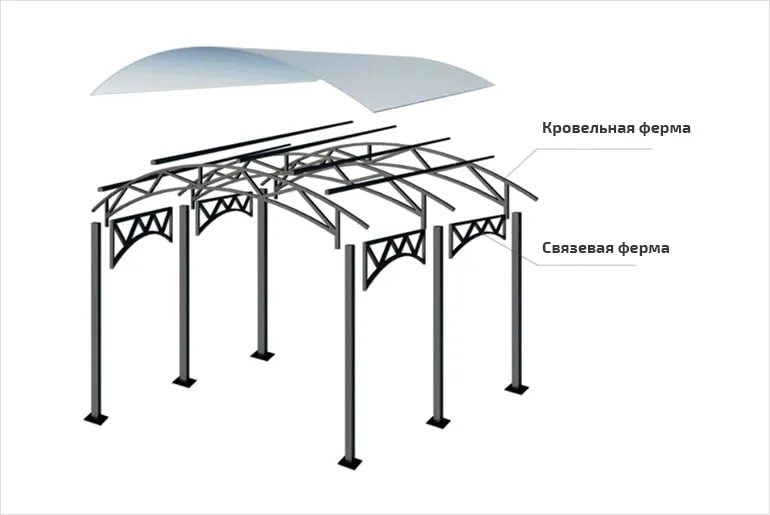

Классификация ферм

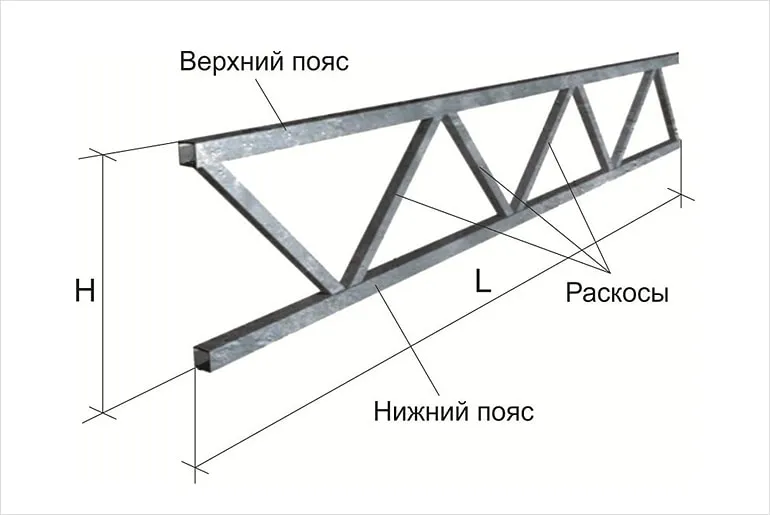

Сама ферма состоит из верхнего и нижнего пояса, а также раскосов. Разновидности ферм можно разгруппировать по следующим категориям: расположение, форма, типы решётки.

Расположение:

• Кровельные (лежат в основе);
• Боковые (связевые).

Формы:

• Арочная;
• Прямоугольная;
• Треугольная;
• Плоская.

Типы решётки:

• Ромбическая;
• Треугольная;
• Полураскосная;
• Раскосная;
• Прямая;
• И много других.

Форма зависит от типа навеса, арочный, двускатный или другой тип. По решётке самой простой для реализации является прямая или треугольная.

Навес для чего

Они различаются по характеру предназначения: для автомобиля, бассейна, вместо беседки или как хозпостройка. Но задача у них одна — это защита.

Глобальной разницы между навесом для автомобиля или для отдыха нет, принцип строительства идентичный. Главное подойти к работе внимательно, с упором на свой чертёж и размеры участка.

Навесы иногда приравнивают к козырькам, но между ними есть разница. Козырьки это небольшие сооружения, которые устанавливают над входом в помещение. Они бывают простые, или украшенные ковкой. Как сделать козырёк своими руками из металла, Вы можете узнать здесь.

Материалы для навеса. Как выбрать, на что ориентироваться.

Для постройки надёжного, долговечного и практичного навеса лучше всего подходят металлопрофиль с поликарбонатом. Но нужно разобраться какими характеристиками они должны обладать, чтобы всё продумать и добиться качественного результата.

Обратите внимание: Чем больше по габаритам строение, тем более высокую нагрузку оно должно выдерживать! Значит для производства нужен материал повышенной прочности. Большего сечения профиль, толще поликарбонат.

Вначале рассчитывается снеговая и ветровая нагрузка. Но так как это сложно для новичков, даже для небольшого сооружения лучше использовать более мощный материал.

Для примера возьмём средний по габаритам навес: 6х4 м. Он подойдёт для укрытия одной машины или создания беседки.

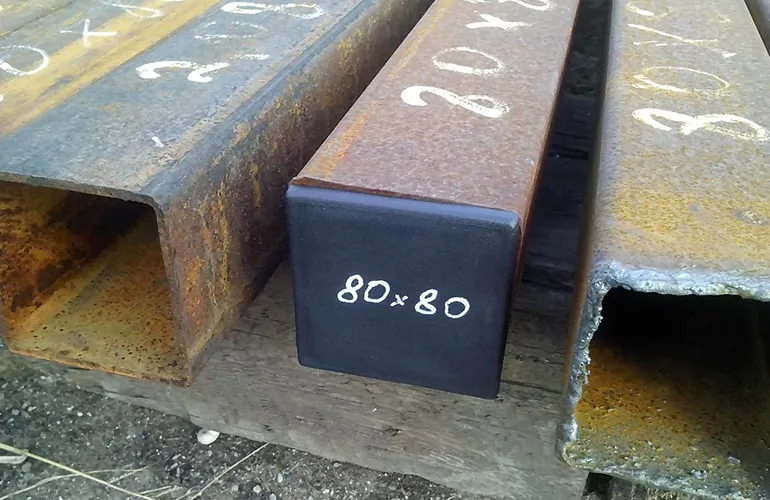

Как выбрать металлопрофиль:

На профтрубах недопустимо присутствие трещин.

Оптимальные характеристики:

• Для опорных стоек: 80x80x3 мм
• Для несущей балки: 80x80x3 мм
• Для фермы: от 25х25х2 до 30х30х2 мм
• Для обвязки ферм под поликарбонат: 40х20х1,5 мм

Как выбрать поликарбонат для навеса

Какой вид взять, сотовый или монолитный? У каждого из них свои достоинства и недостатки. Но мастера больше склоняются к сотовому. Вот почему:

• Он легче;
• Дешевле чем монолитный;
• Лучше защищает от ультрафиолета;
• Прекрасно справляется с функцией теплоизоляции.

Стандартные размеры сотового поликарбоната по ширине 2,1 м. По длине – 3, 6, или 12 метров.

Обратите внимание: листы укладываются вдоль рёбер жесткости (ферм) / вдоль воздушных каналов.

На что ориентироваться:

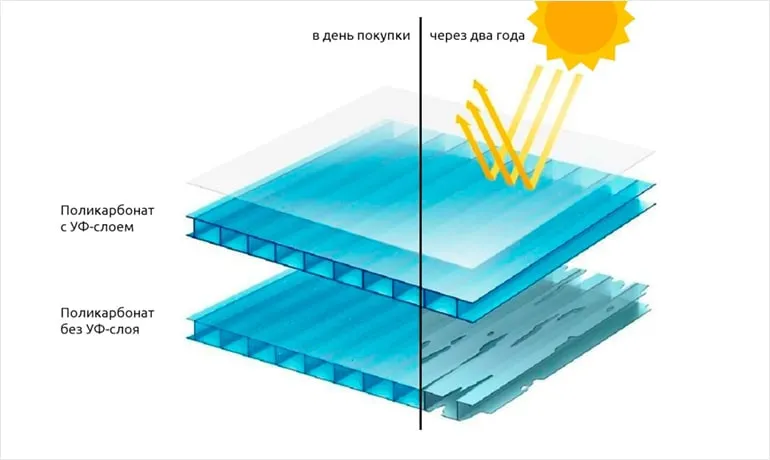

1) При выборе поликарбоната ориентируйтесь на наличие защитного УФ-слоя. Без него материал прослужит максимум два года, так как развалится под воздействием солнечных лучей.

2) По цвету лучшим считается бронзовый или коричневый. Он отлично смотрится на любом участке, обладает средней светопропускаемостью – под навесом не будет слишком жарко, при этом воздух достаточно прогревается.

3) Поликарбонат имеет такое свойство, как радиус изгиба. Чем тоньше лист, тем этот параметр больше. Если цель использовать прочный материал, не нужно придумывать сильно изогнутую или волноообразную крышу.

Оптимальные характеристики:

1) Толщина: по надёжности и цене – 8-10 мм. Шестёрка будет слишком хлипкой, разве что для небольших навесов в качестве хозпостройки. А 12 мм в частных сооружениях нет необходимости, когда и восьмёрка справляется с нагрузкой отлично.

2) Также подбор зависит от того, какого сечения будет профильная труба. К примеру, если опорные столбы делаются из профиля 60x60x2 мм, то подойдёт толщина от 6 до 8 мм.

Экономия на материалах грозит печальными последствиями! Провисание крыши, что приводит к затратам на ремонт. Порча имущества, например автомобиль, который может быть разбит. Вплоть до угрозы жизни, когда находиться под навесом становится небезопасным.

Способ сварки. Сварной или на болтах.

Для навеса из металла своими руками есть два способа сборки. С помощью болтов или сварки. Второй предпочтительнее, так как конструкция получается прочнее. Сварку лучше выполнять в углекислой среде или его смеси с аргоном.

На болтах можно делать только совсем простые конфигурации, но особой надёжностью отличаться они не будут. Такие сооружения чаще продаются в готовом виде, которые собирают по месту установки.

1 Этап: Начало. Проект и размеры

Неважно, нужен ли Вам отдельностоящий навес, или пристроенный к дому, требуется чертёж. Не обязательно детализированный как в инженерных расчётах, но с указанием всех основных параметров. Это ширина, длина, высота. Также в схеме отражается форма крыши, расстояние между опорами и фермами, расстояние между прогонами.

Чтобы правильно составить чертёж, от которого зависит корректность следующих действий, нужно разобраться с размерами. Это позволит рассчитать материал, и понять как будет выглядеть конечная конфигурация.

1) Промежуток между фермами в идеале должен составлять 1 м. Шаг между столбами от 2,2 м до 2,7 м при учёте что сами столбы из металла 80х80х3 мм.

2) Расстояние между прогонами высчитывается исходя из толщины поликарбоната и предположительной нагрузки. Для поликарбоната 8 мм оптимально от 450 до 600 мм.

3) Стандартная высота навеса в частном строительстве порядка 2,7 м по коньку, сбоку до балки 2,1-2,2м. Этого достаточно для комфортного использования. Можно делать выше, например 3 метра. Это зависит от того, какой транспорт будет под ним стоять, обычная легковая машина или ГАЗель. Также не забывайте о том, что к высоте добавляется глубина бетонирования опорных столбов. Её тоже желательно отразить в чертеже.

4) Ширина. Обратите внимание, ширина навеса и ширина кровли — разные значения. В первом случае считается расстояние от левого до правого столба. А для кровли добавляется полметра, по 0,25 м. с каждой стороны, так как она должна иметь выступы. Фактически количество поликарбоната считается по кровле.

5) Длина навеса, как правило, регламентируется шириной поликарбоната, и кратна двум метрам. Это делается для того, чтобы не получить обрезки, которые потом непонятно куда деть. Например, требовалась длина 5 м., но учитывая габариты поликарбоната, можно понять, что двух листов будет недостаточно, потребуется три. Взяв три листа, получаем 6,3 м., вместе с выступами. Если 6,3 метра не помещается на участок, тогда придётся 3-й лист резать вдоль.

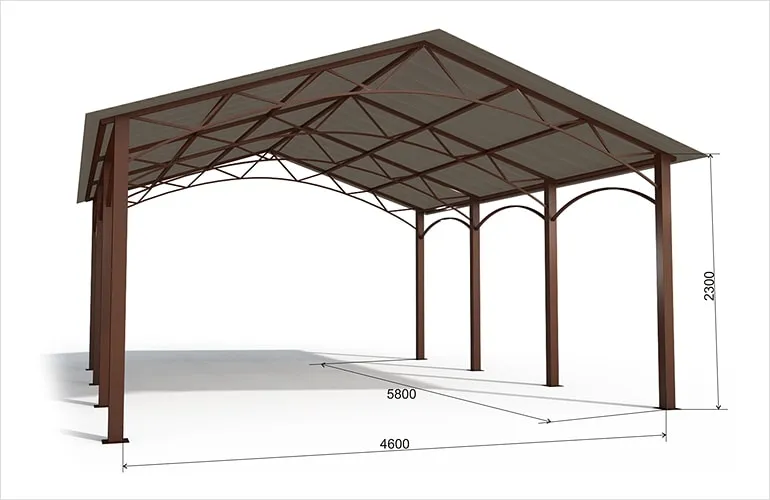

Посмотрите несколько примеров разных проектов. Их можно взять в качестве ориентира и переработать под себя.

Сколько нужно материала

Объём затрат – это один из главных моментов, который надо знать, чтобы тщательно подготовиться. Ниже дан пример расчёта для арочного навеса 6х4 м.

Параметры навеса:

• Длина и ширина: 6х4 м.
• Длина и ширина кровли: 6,3х4,5 м.
• Шаг столбов: 2,5 м.
• Расстояние между фермами: 1 м.
• Шаг обрешётки: 0,6 м., 9 шт.
• Решётка фермы: треугольная.

Сколько нужно металлопрофиля, какого сечения:

• Для опорных столбов: 80х80х3 – 22 м.
• Несущие балки: 80х80х3 – 12,6 м.
• Фермы (верхний, нижний пояса): 25х25х2 — 84 м.
• Перемычки (раскосы) для ферм: 25х25х2 — 36 м.
• Прогоны: 40х20х1,5 – 56,1 м.

Сколько нужно поликарбоната и какой толщины:

• 3 листа длиной 6 м, толщина 8 мм.

Дополнительные расходники для кровли:

• 2 соединителя;
• 6 торцевых планок;
• 75 шайб для крепления.

Сопоставив ВСЕ выше описанные данные со своими, будет проще рассчитать себестоимость.

2 Этап: Подготовка площадки и установка опорных столбов.

Очищается и выравнивается территория. Делается разметка, на основании эскизного проекта.

Монтаж стоек идёт с помощью бетонирования.

По соотношению цена / надёжность / простота реализации – это лучший способ, при любом типе грунта.

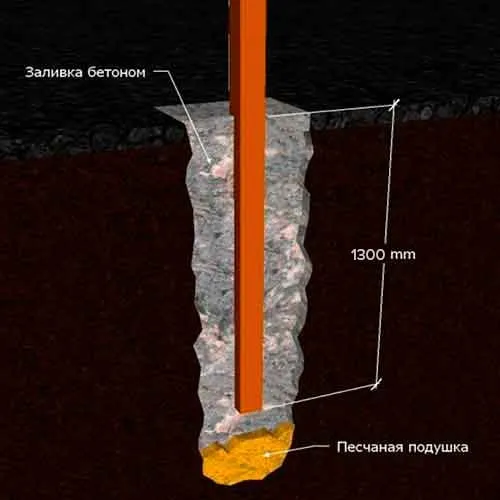

• Бурится лунка глубиной 1,3 м. диаметром 200 мм.
• На дно (10-20 см) засыпается песчано-гравийная подушка, трамбуется.

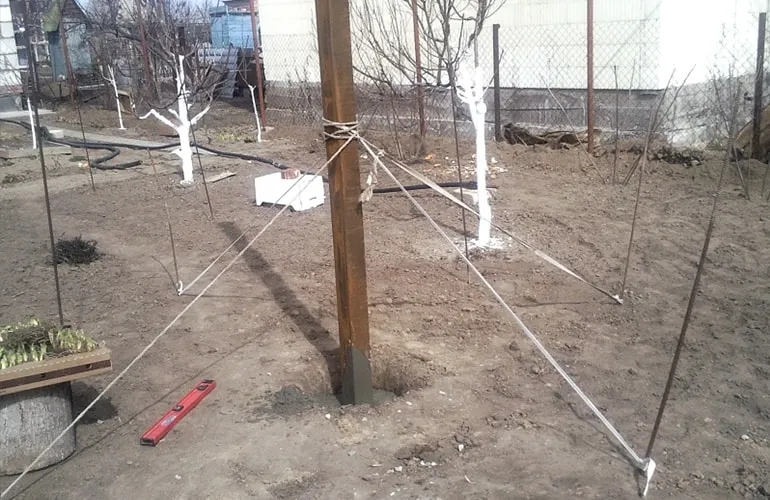

• Вставляется столб.
• По мере установки проверяется вертикаль уровнем. Это важно не только для дальнейшей работы, но и для получения эстетичного результата.
• Столбы устанавливаются в одну линию, с помощью шнурки, а также обязательно должны быть параллельны другой стороне.
• Стойки фиксируют, заливают бетоном.
• На следующий день, как столбы застыли, отмечаем на них необходимую высоту, рекомендуем от 2,1 до 2,2 м. Размечаем все столбы в уровень, с помощью нивелира, лазерного уровня, или водяного уровня, отрезаем лишние куски.

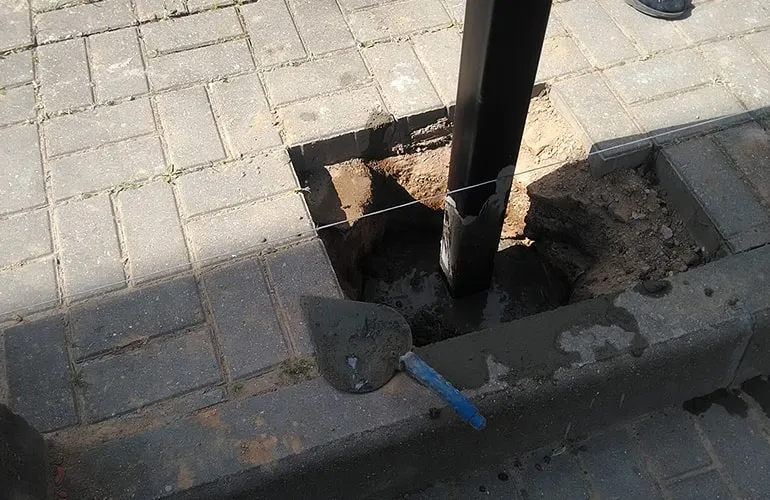

Если площадка уже покрыта брусчаткой, аккуратно демонтируйте нужное количество брусков. По окончании монтажа их также аккуратно уложите обратно.

Если участок забетонирован, монтаж осуществляют с помощью анкерных столбов. Ставится металлическая пластина (10 мм), которая крепится к бетонированной поверхности анкерами. Потом к этой пластине привариваются опоры.

В случае пристройки навеса к дому, делать смежную со строением стену не рекомендуется. Нагрузка должна распределяться равномерно по конкретному объекту. Поэтому опорные столбы также размещаются вдоль стены.

Не забудьте добавить в смету расходов материалы с инструментами для бетонирования.

3 Этап: Сборка и монтаж кровли.

Как сделать крышу для навеса, как её собрать. Пока бетон приобретает первоначальную прочность, можно приступать к сварке кровли.

Совет: все порезки и гибку металла делайте по мере продвижения работ. Это уменьшает вероятность ошибки.

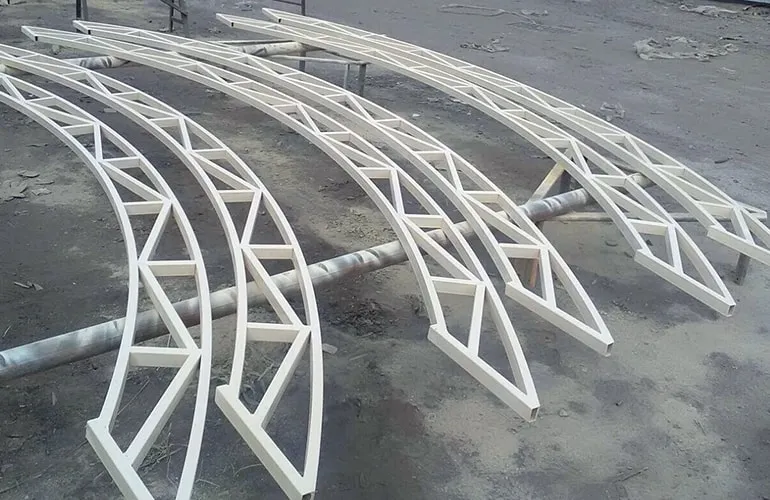

Фермы своими руками.

Сначала делаем шаблон, первый эталонный вариант:

• Измеряем расстояние между столбов, это будет внутренним размером нашей фермы. Высота подъема арки 700-800 мм.
• Нарезаем профильную трубу для изгибания.
• На профилегибочном станке придаём нужный радиус изгиба, верхнему и нижнему поясу. Либо только верхнему, смотря какой вид фермы делается.

Профилегиб (или по другому трубогиб) помогает согнуть трубу без усилий. С ним не нужны кустарные методы, при которых увеличиваются трудозатраты и падает точность размеров создаваемых деталей.

Выгодно ли покупать такой станок, вопрос логичный. Но обустройство приусадебного участка не ограничивается одним навесом. Сделать своими руками можно теплицу, скамейку, мангал, беседку, прочие сооружения. Даже если Вы не собираетесь ставить производство навесов на поток, что можно делать при помощи своих навыков и инструментов, трубогиб выручит в любых строительных экспериментах.

Посмотрите для общего понимания как гнётся профильная труба 40х40 мм и 20х20 мм.

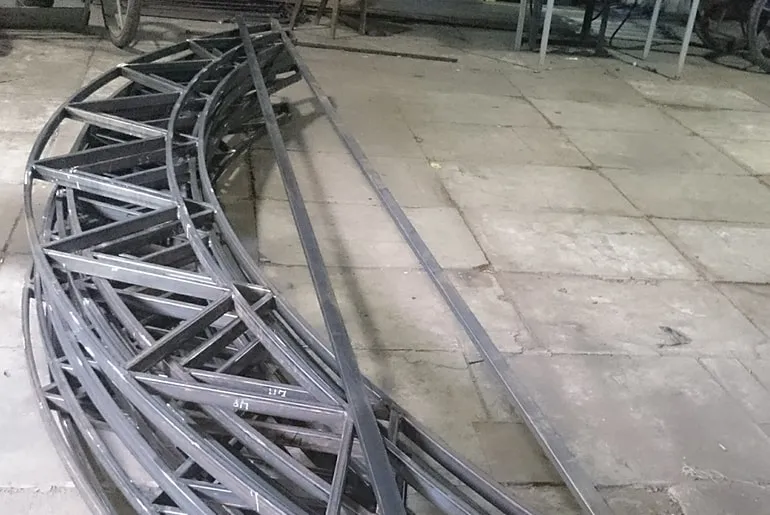

• Свариваем полученные арки – это будет основным каркасом фермы.
• Рекомендуется сделать примерку и проверить угол наклона.
• Дальше нарезаем профиль для раскосов. Привариваем согласно тому типу решётки, который выбрали.
• Когда шаблон готов, по нему делаем остальные фермы.
• Готовые детали зачищаем от окалины, ржавчины, других шероховатостей.

Зачистка и окрашивание.

Навес прослужит значительно дольше, не требуя ухода, если обработать его от коррозии.

• Зачистить сварные швы.
• Промыть все детали растворителем.
• Покрыть грунтовкой.
• Покрасить, используя валик или распылитель. Хорошо подходит молотковая краска. Она имеет ряд положительных качеств: высокая устойчивость к перепадам температур, не боится влаги, устойчива к ультрафиолету, не выгорает на солнце, хорошие антикоррозионные свойства, можно наносить на ржавчину, быстро высыхает. К тому же необычная «шагреневая» фактура красиво выглядит.

Советуем всё окрасить перед сборкой, т.к. красить на высоте неудобно, занимает много времени и сил. После установки потребуется окрасить только сварные швы.

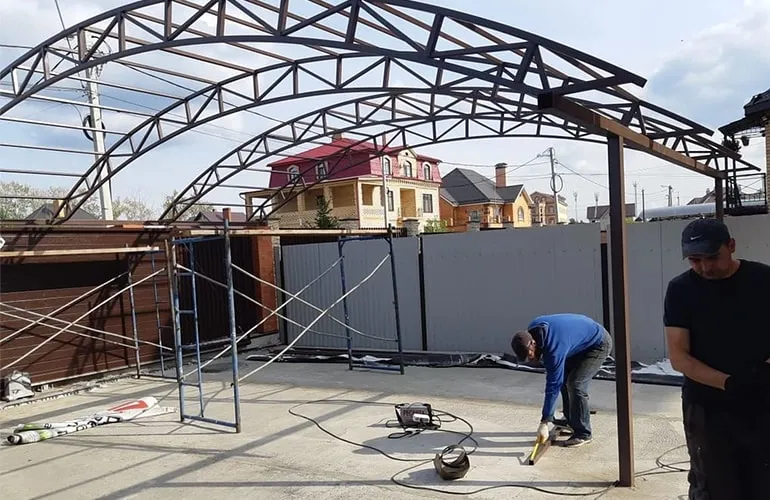

Приступаем к монтажу.

• На опорные стойки приваривается несущая балка.
• Затем устанавливают первую и последнюю ферму, между ними натягивают нитку.
• Отмечаем на балке точки на равном отдалении друг от друга, прикрепляем в этих местах остальные фермы.

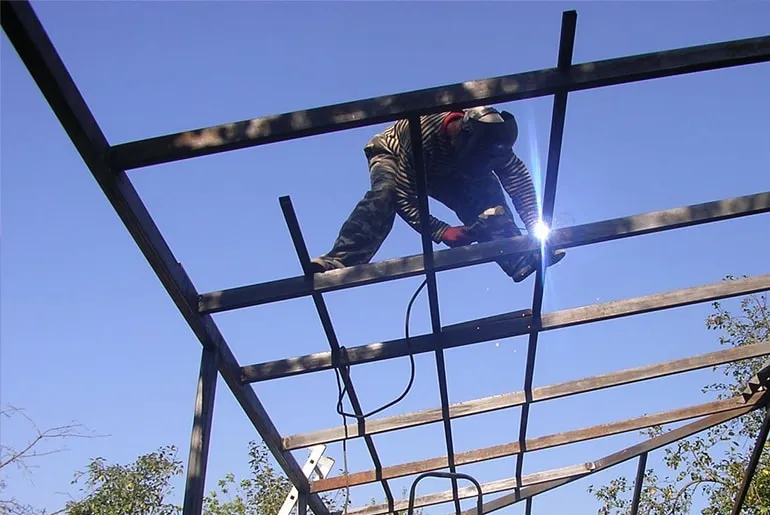

• Сверху привариваем элементы обрешётки, они будут скреплять фермы между собой.

Заглушки для труб.

Все открытые стороны профтруб закрываются пластиковыми заглушками. Они защищают от попадания внутрь влаги, мусора, и других посторонних предметов.

4 Этап: Облицовка.

1) Нарезаются листы поликарбоната нужного размера.

2) Укладываются на каркас плёночным покрытием кверху, под которым защитный слой от УФ-лучей. Плёнка снимается только по окончании, чтобы не повредить покрытие, пока Вы будете монтировать.

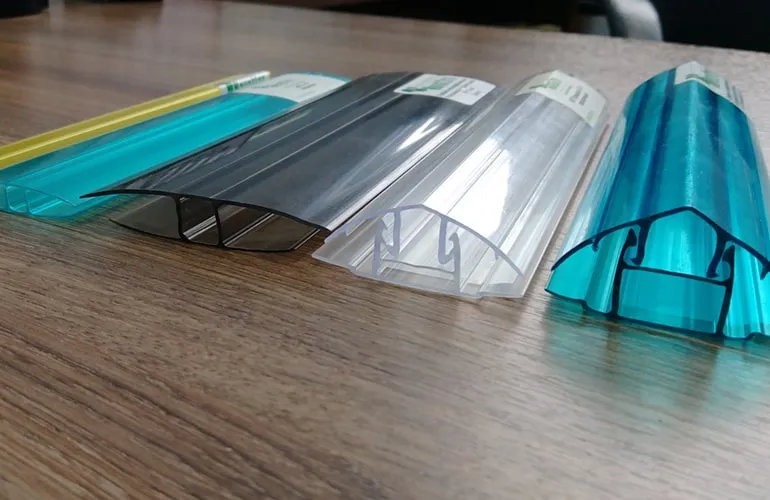

3) Листы между собой соединяются стыковочной планкой. Для её плотной фиксации по краям панелей защитная плёнка удаляется. Стыковать их рекомендуется с зазором в 5 мм. Чтобы материал мог расширяться от температуры, не ломаясь.

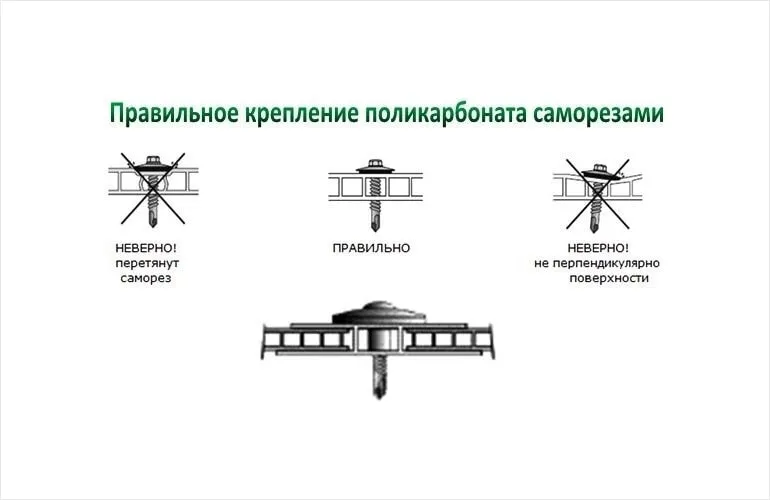

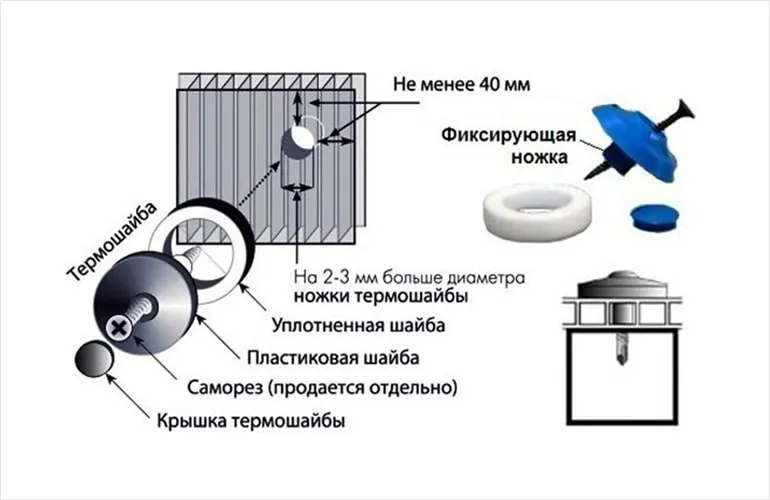

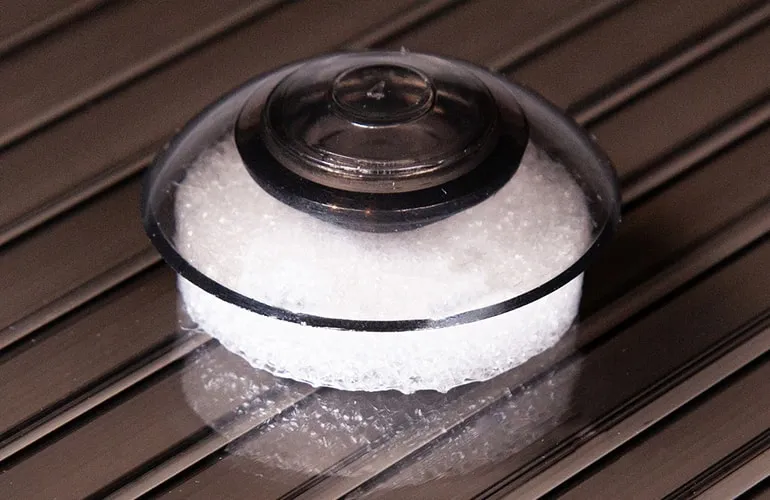

4) Кровля крепится специальными термошайбами. Они компенсируют температурные деформации поликарбоната, предотвращают попадание лишней влаги.

Правила крепежа термошайбами:

• Отверстия делаются на 2 мм больше, чем крепёжная ножка;
• Размер шайбы подбирается по толщине поликарбоната;
• Закрепляются на расстоянии не ближе, чем 40 мм до края панели;
• Вкручиваются строго вертикально;
• Отверстия проделываются только в воздушных каналах поликарбоната;
• Крепёж нельзя перетягивать или оставлять слишком свободным.

Термошайбы закручиваются по всей обрешётке, включая сами фермы. В точках крепления защитную плёнку снимайте.

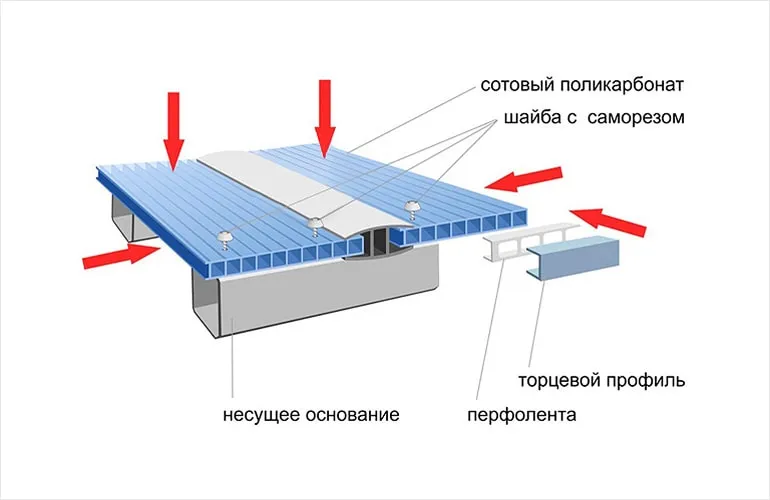

5) На окончательном этапе закрываются торцы поликарбоната. Это не допускает попадание пыли, грязи, влаги и насекомых. А также придаёт завершённый эстетичный вид.

Сначала прокладываем перфоленту, затем присоединяем торцевой профиль. Есть перфолента герметизирующая и влагопроницаемая. Лучше брать вторую, она не мешает испарению конденсата, одновременно защищает от загрязнения.

Список инструментов и материалов

Чтобы сделать своими руками навес из металла и поликарбоната, потребуются следующие основные инструменты:

• Нож канцелярский (или циркулярная пила, электролобзик) для резки кровельного материала;
• «Болгарка» и шуруповерт;
• Трубогиб (профилегиб) для гибки труб;

• Сварочный аппарат;
• Измерительный инструмент (рулетка, отвес, уровень, угольник);
• Кисть, валик или распылитель для окраски;
• Бур и лопата для бетонирования;
• Лестница.

По материалам кроме профильной трубы и поликарбоната нужны:

• Термошайбы для крепления;
• Стыковочная планка для соединения панелей кровли;
• Перфорированная влагопроницаемая лента;
• Торцевой профиль;
• Растворитель, обезжириватель, грунт, краска;
• Цемент, песок, щебень для бетонирования.

По мелочи может понадобиться и другой инструментарий, который есть у любого хозяина. Даже если нет, можно одолжить у соседа или друга.

Различные дополнения

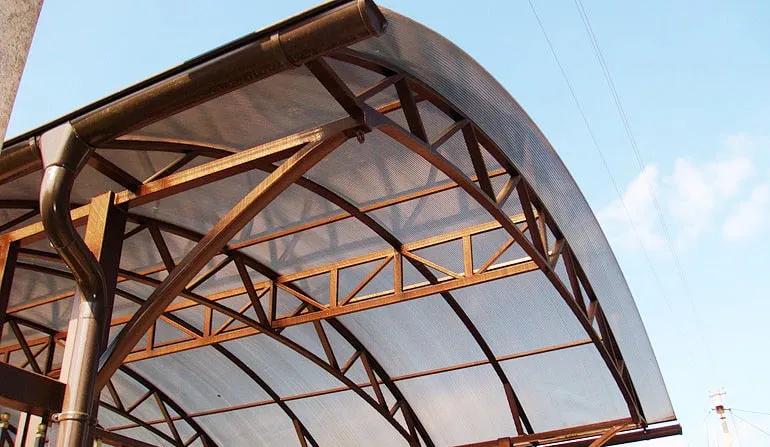

Навес на даче, сделанный своими руками, желательно дополнить водостоком. Это значительно повысит его технические характеристики, защищая крышу от повышенной влажности.

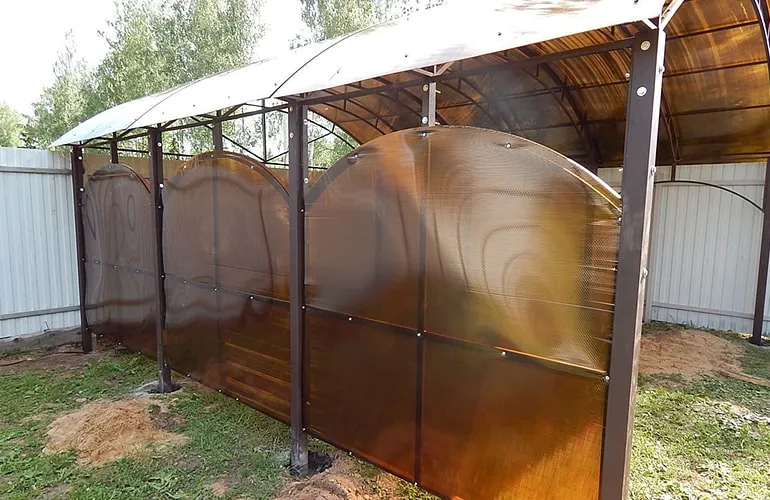

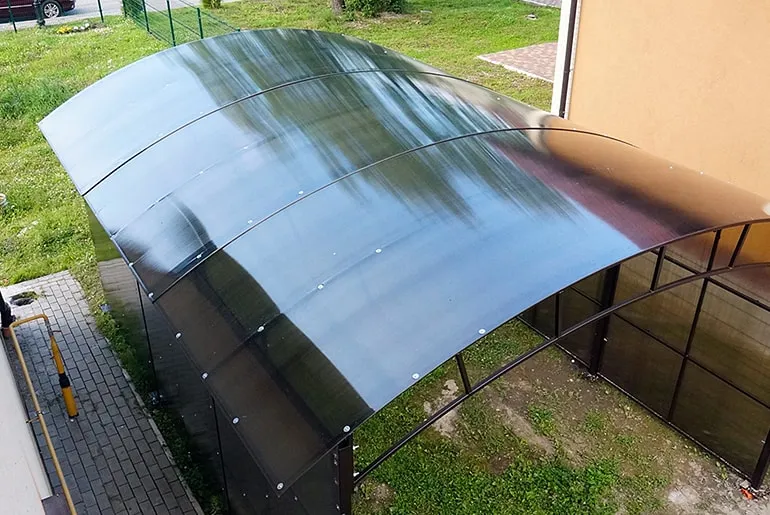

Можно сделать боковые стенки из поликарбоната. Они дополнительно укроют внутреннее пространство от ветра и бокового снегопада.

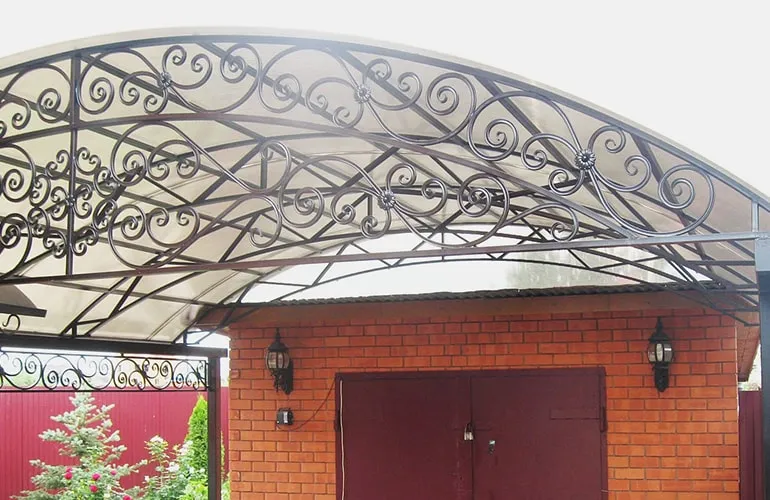

Если нужно сделать не только практичный, но и красивый навес, его украшают ковкой. Кованые элементы можно использовать в оформлении ферм, и тогда внешний вид навеса приобретёт особую привлекательность. Такие детали покупаются отдельно в строительных магазинах, или создаются самостоятельно, с помощью станка для холодной ковки.

В заключение

Навес, сделанный своими руками, позволит в полной мере оценить все его преимущества. Он легко заменит капитальный гараж, оберегая автомобиль от ранней ржавчины и выгорания обшивки салона. Защитит пространство и любые предметы от атмосферных осадков и ветра, поддержит чистоту. Станет полноценным местом для отдыха на дачном участке, что экономичнее, чем производство беседки.

Если у Вас небольшой опыт строительства, монтаж навеса своими руками может показаться сложным. Но это не должно останавливать начинающего мастера. Изучайте больше материала, смотрите видео на YouTube. Чтобы хорошо сделать на практике, для начала осваивается много теории. А затем уже подготовка материала и инструмента, который поможет реализовать Вашу идею.
