Изготовление навесов из металлопрофиля — фото, чертежи и конструкции для рукодельников — материалы от Геостарт.

Общие характеристики металлических навесов

Изготовление навесов из металла доступно каждому, даже без опыта в строительстве. Внизу представлена фото-схема стандартной конструкции. Суть постройки довольно проста: вертикальные столбы-опоры, на которых устанавливается стропильная ферма, далее следует обрешетка и, наконец, установка кровли.

Навесы из металлопрофиля, на фото общий вид стандартной конструкции

Область применения

Металлические навесы широко популярны в частном индивидуальном, а также коммерческом строительстве. Это крытые стоянки для автомобилей, остановки – укрытие для людей, ждущих общественного транспорта, конструкции над входом в здание, по нормативному регламенту их наличие обязательно в домах выше 2 этажей, козырьки над калиткой, галереи, ведущие от ворот к дому, хозяйственные постройки — укрытия для дров, прочей утвари, беседки – от мини конструкций до комбинированных построек иногда двухэтажных.

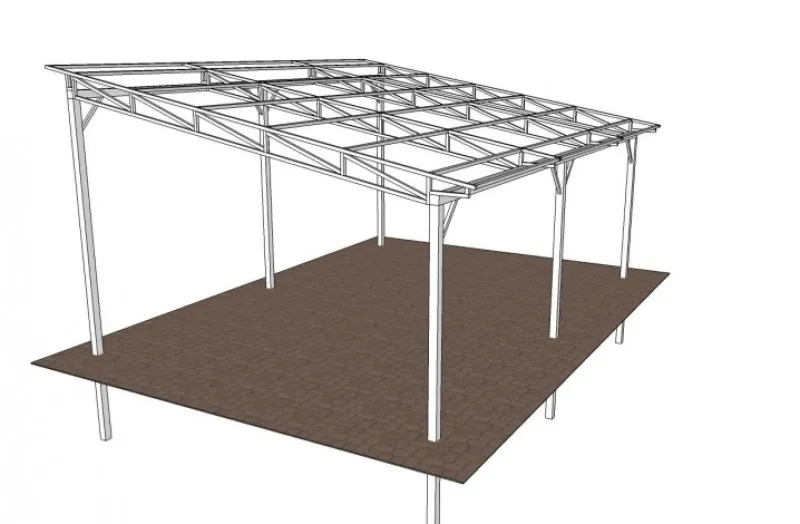

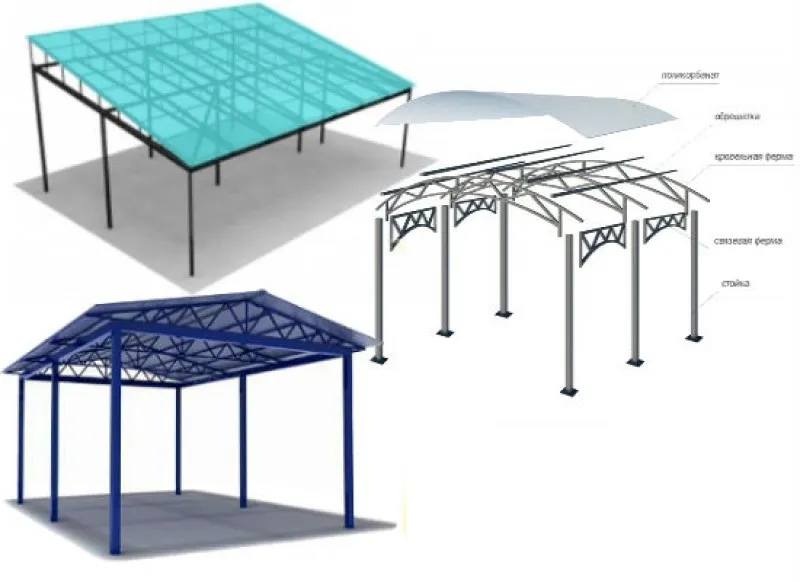

Проект отдельно стоящего металлического навеса из профиля

Конструктив

Навесы металлические можно разделить на три вида:

• Мини конструкции – козырьки, мобильные беседки, моноизделие – мангал с крышей.
• Самостоятельные отдельно стоящие металлические постройки.
• Комбинированные — пристройки к гаражу, дому, бане и т.д., чаще это веранда, терраса – место для отдыха, либо навес хозяйственного назначения.

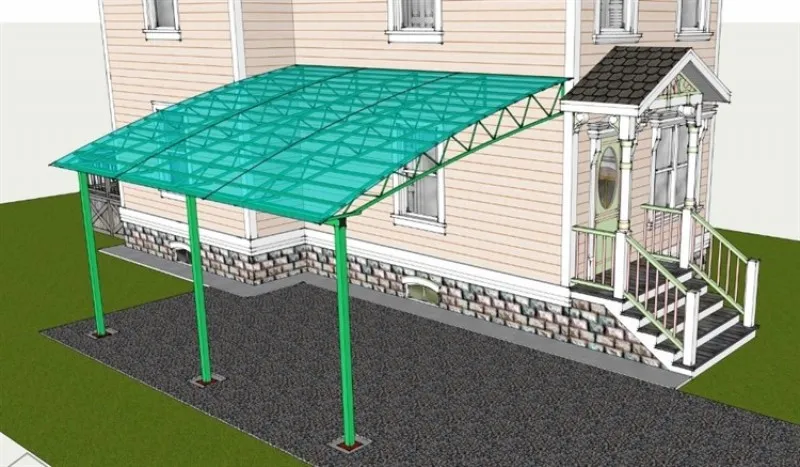

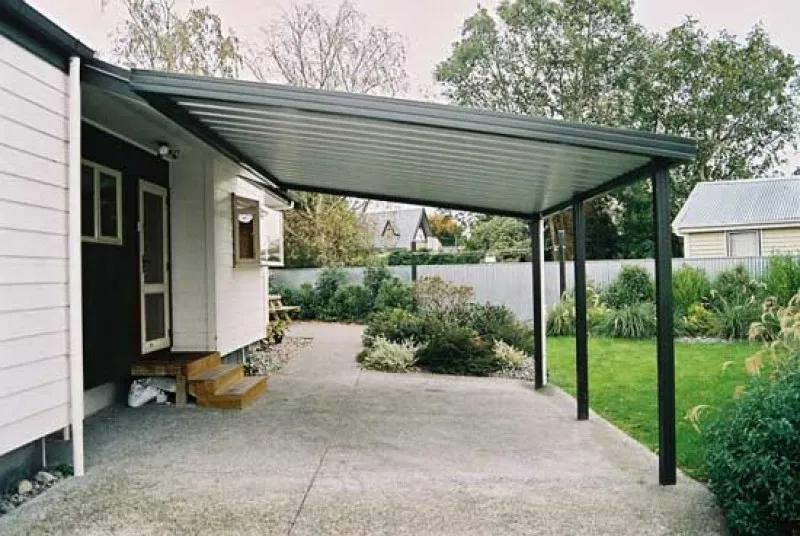

Чертеж консольно-балочного приставного металлического навеса к дому

Проект навеса из металлических конструкций делается исходя из функционала постройки, это могут быть:

• открытые строения, состоящие из опор и крыши;
• закрытые постройки, где бока зашиваются листовым материалом, панелями, деревом, решетками, стеклятся, закрываются плотными шторами, тентовыми, тканевыми со специальной влагостойкой пропиткой, брезентовыми, мягким остеклением.

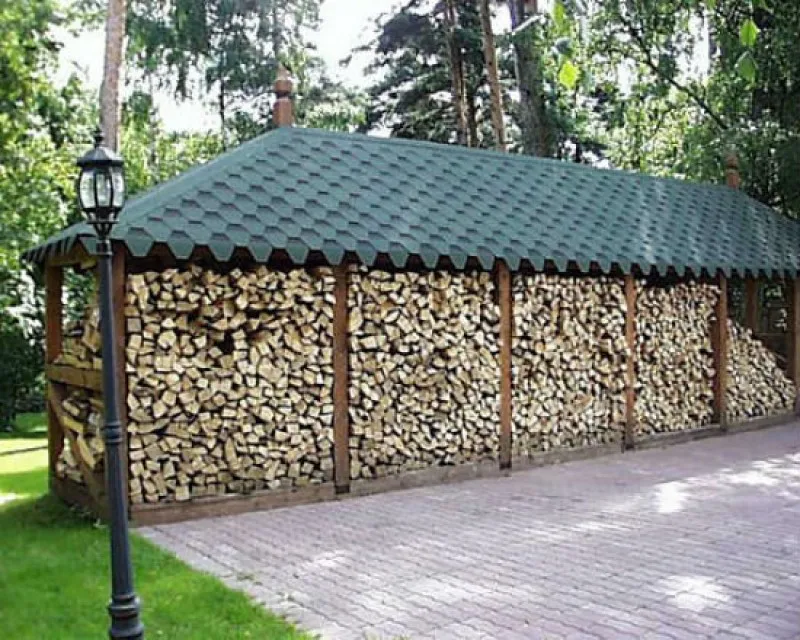

Навес из металлопрофиля и мягкой черепицы для дровСовет: Для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы, они не загораживают обзор, секции можно сдвинуть, чтобы максимально открыть постройку. Подобное остекление – надежная защита от осадков, пыли, порывов ветра, в небольшой мороз сохранит благоприятный микроклимат внутри, что сделает отдых комфортным в любое время года.

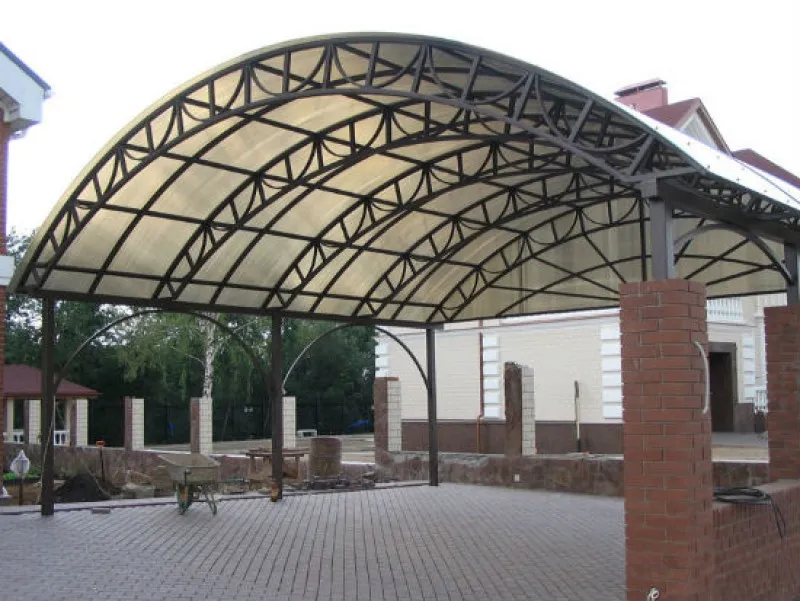

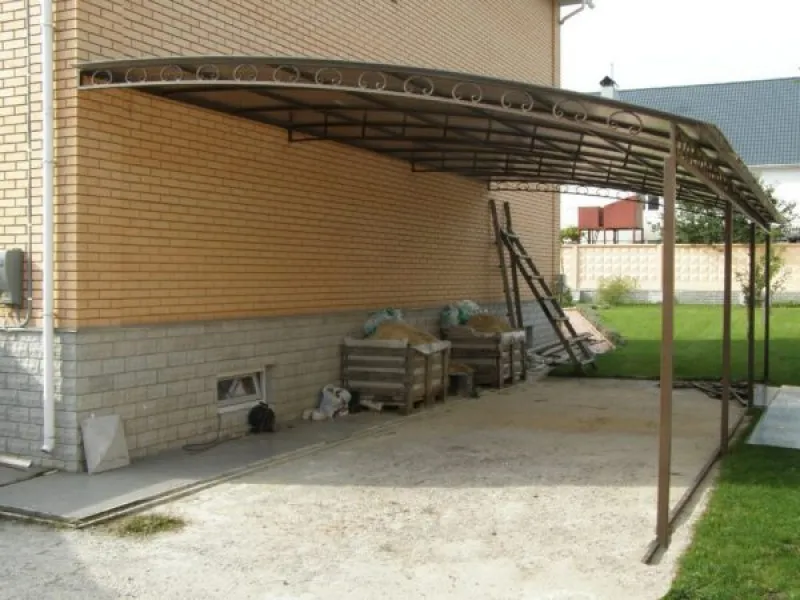

Большая металлическая конструкция, комбинированная с кирпичной кладкой

Открытые металлические навесы, благодаря небольшому весу конструкции, часто устраивают на крыше гаража, летней кухни, беседок. Такое решение — это прекрасная возможность организовать комфортную зону отдыха с шикарным обзором, если на участке нет места под самостоятельное строение.

Преимущества и недостатки металлических навесов

Изготовить навес своими руками из металла – это выгодное, практичное решение, при соблюдении технологии строительства, должном уходе — постройка прослужит верой и правдой несколько десятков лет.

Металлоконструкции не боятся температурных дельт, устойчивы к природным физико-химическим, биологическим, механическим нагрузкам. Но металл быстро нагревается и остывает, это следует учитывать при строительстве навесов для отдыха, над мангалом, поэтому лучше предусмотреть защитные элементы, например, в беседке сделать перила, а также сидушки из дерева.

Основной враг металлических навесов – ржавчина, которая способна нанести ощутимый вред, даже разрушить строение за небольшой срок. Избежать фатальных последствий поможет обработка и защита металлических элементов навеса.

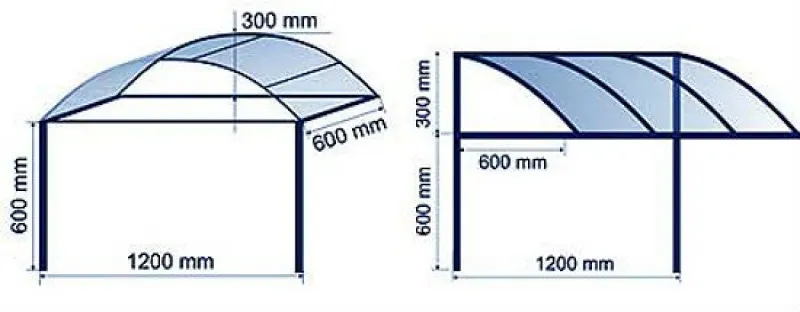

Чертеж металлического козырька над крыльцом

Подготовительные работы

Для такого навеса достаточно будет использовать для сварки профиль с полкой 30 мм. Толщину стенки берут 1,5 мм. Толще не нужно, это только увеличит стоимость конструкции.

Самый простой и надежный вариант навеса – односкатный. Длина верхнего ската в рассматриваемом случае будет 3900 мм, нижний отрезок уменьшаем на 80 мм, поэтому ферма на краю зарезается под угол для соединения.

Размер самой большой распорки между горизонтальными трубами фермы будет 600 мм, всего делают 7 распорок на всю деталь конструкции. Для лучшего соединения первую ферму навеса собирают на ровной поверхности.

Стыкуют и проводят сварку узкого края. Затем монтируют широкую распорку и варят стыки. Размечают место установки следующего ребра жесткости, замеряют размер, отрезают заготовку и монтируют ее в конструкцию фермы. Операцию повторяют с оставшимися 5-ю ребрами, постепенно уменьшая их размер.

Теперь у нас есть точные размеры распоров фермы, а их понадобится еще 4 штуки. Надо нарезать всю заготовку для сборки ферм для навеса. Первая деталь, для удобства, будет служить шаблоном.

Далее выкладывают и закрепляют прижимами две основных плети, так же проводят сварку сначала крайних стыков и укладывают перемычки, прихватываем их, но не проваривая.

Прихватки обязательно ставить со всех сторон стыка для большей надежности предварительной сборки. Для прихваток выставляют небольшой сварочный ток – это поможет избежать лишних дырок в соединении.

Собрав конструкцию фермы, снимают ее с шаблона и проводят сварку в нижнем положении. Затем таким же способом собирают и обваривают оставшиеся фермы навеса.

Некоторые специалисты советуют сварить конструкцию с помощью косых распорок из профиля меньшего размера. Для спокойствия можно установить дополнительные ребра жесткости, но это потребует покупки дополнительного недешевого материала.

Поэтому, при желании, можно раскрепить первые 2 самых широких окна. Остальные лучше ужесточить, обварив на боковых стыках треугольные косынки из листового металла.

Процесс возведения своими руками и основные советы

Выпускается несколько разновидностей профильных труб: неокрашенные, с оцинкованным покрытием против коррозии, со специальным напылением. Экономия может дойти до 30 процентов, если взять чистое изделие, а затем окрасить его самостоятельно.

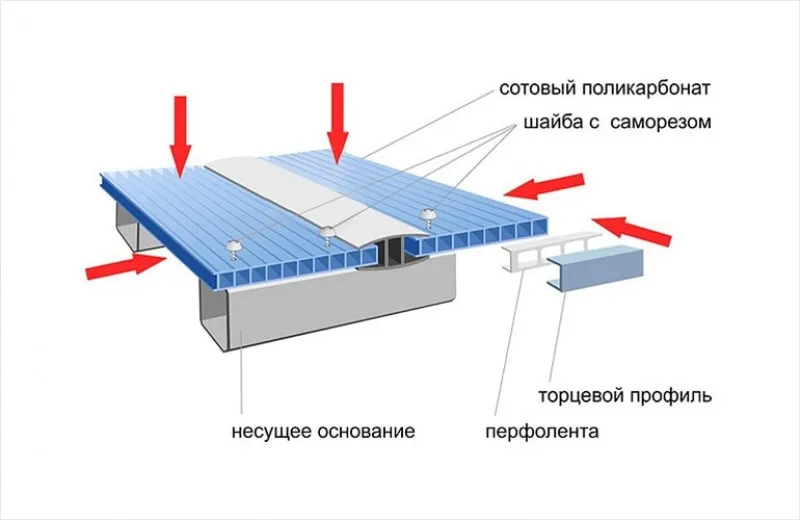

Выбираем и крепим крышу на металлический навес для машин

Как мы уже говорили ранее, можно облегчить конструкцию и прикрепить поликарбонат на крышу, но это будет не очень рационально с точки зрения экономичности. Лучше всего навес односкатный металлический делать из профнастила. К тому же, его не надо гнуть, ровнять, подкладывать хитрые шайбы и не страшно перетянуть немного. Установить его проще пареной репы, рассмотрим пошаговую инструкцию:

ШАГ 1: сверлим отверстия. Нужно поднять металлический лист и сделать в нем отверстия на уровне металлической балки, которая соединяет стороны навеса. Это можно сделать просто: положить лист на балку, снизу маркером отметить где надо сделать отверстия, снять и просверлить их. Отверстия через каждые 35 сантиметров.

ШАГ 2: рассверливаем металлический навес для авто. Отверстия можно делать как заранее в отмеченных местах, так и когда лист прикладывается уже на каркас и через отверстие на профнастиле просверлить перемычку. Использовать надо специальные шурупы с герметизирующими шляпками, чтобы места завинчивания не ржавели. Можно использовать пластиковые шайбы для работы, это удобно и дешево.

ШАГ 3: обработка защитными материалами. Лучше использовать глубокие пропитки для металла и лаки, чтобы наша работа простояла долгие годы. При использовании лака металлические навесы для дачи служат минимум в 2 раза дольше, поскольку даже высокая кислотность осадков не вызывает коррозийные процессы.

Как поставить столбы для навеса

Опоры для навеса можно установить разными способами. Выбор зависит от материала изготовления столба, типа грунтов и предполагаемой нагрузки на покрытие.

Монтаж деревянных столбов

Как установить деревянные столбы для навеса:

1. Закопать столб. Для этого выкапывают яму, засыпают а дно подушку из смеси песка и щебня. Туда же опускают подготовленную деревянную стойку, тщательно обработанную от гниения. После этого засыпают грунт обратно и уплотняют его. Этот метод подходит для организации временного или легкого навеса.

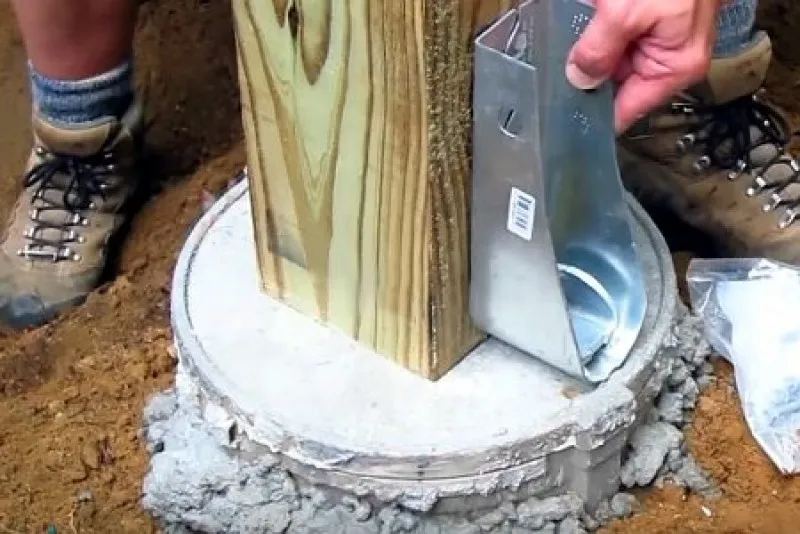

2. Прикрепить стойку к существующему столбчатому фундаменту. Это щадящий способ использования деревянных стоек. В готовые столбчатые фундаменты заранее закладывают пластины, к которым в последствии крепятся деревянные опоры.

Установка металлических столбов

Стойки из труб делают чаще остальных, поэтому и способов монтажа для этого материала придумано больше.

Забивание

Забить можно металлические столбы в плотные грунты. Это отличный способ сэкономить на монтажных работах и получить надежный каркас.

В отмеченном месте устанавливают трубу, надевают оголовок (толстый слой картона) и начинают забивание до достижения плотных пород грунта. Поскольку подушка из песка и щебня при этом методе отсутствует, ориентироваться стоит именно на твердые опорные пласты. Излишки длины по верху можно подрезать. При этом, глубина столбов для навеса не должна быть меньше 1,5 метров или ½ от верхней части столба.

Бутование столбов для навеса

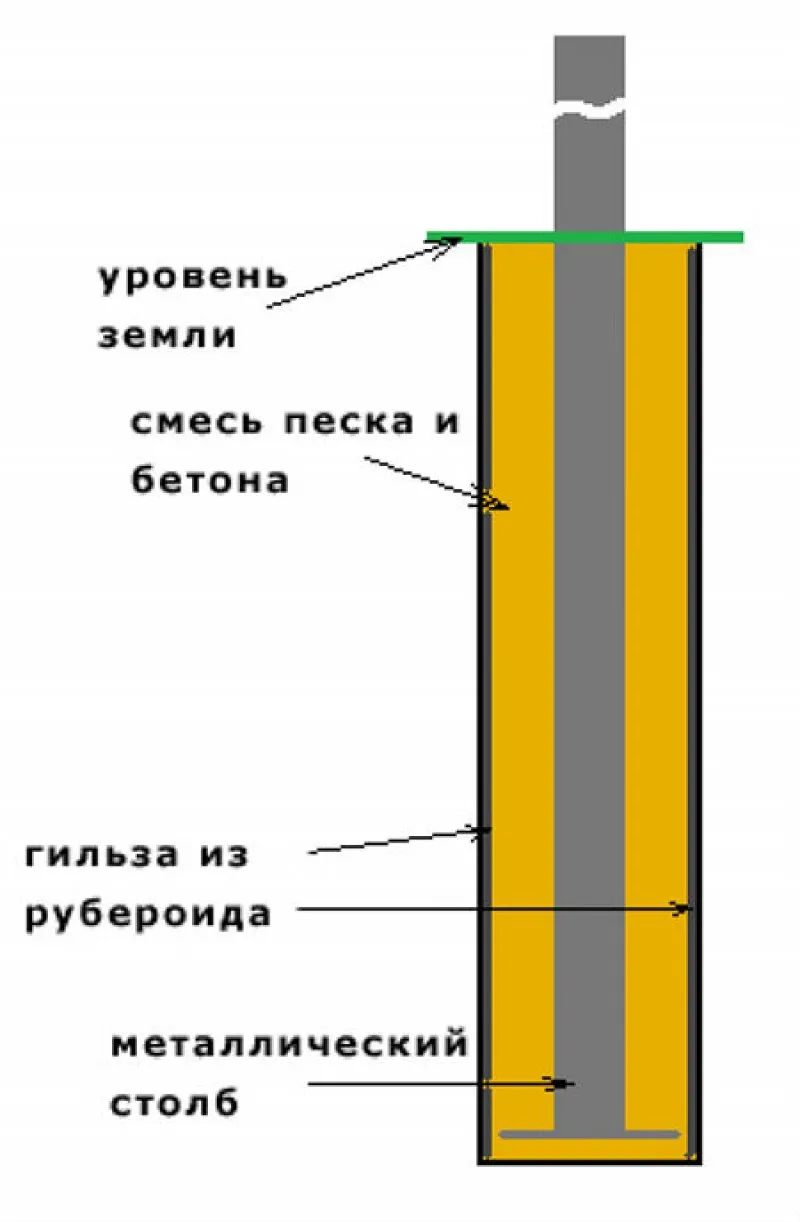

Это метод, аналогичный закапыванию. В отмеченном месте готовится лунка глубиной ниже уровня промерзания на 0,3 метра. На дно засыпается смесь песчано-гравийная и устанавливается столб. Далее яму послойно заполняют песчано-гравийной смесью, постоянно подливая воду для уплотнения.

Когда до вершины лунки осталось 15-20 см, заливают бетонный раствор, который служит в качестве усиления для опоры.

Плюсы метода:

• Высокая эффективность при малых финансовых и трудовых затратах;
• Быстрая скорость установки.
• Недостаток – небольшая несущая способность столбов.

Бетонирование столбов для навеса

Чтобы получить надежную и универсальную опору, берут металлические трубы и заглубляют их в грунт, применяя бетонирование основания столба. Метод целесообразен для использования на подвижных и пучинистых грунтах, где сложно достигнуть плотных слоев и необходимо защитить стойку от выталкивания при пучении насыщенного водой грунта.

Как забетонировать столбы для навеса:

• 1) Выкапывают яму на рассчитанную глубину;
• 2) Низ засыпают щебеночно-песчаной смесью и уплотняют;
• 3) Выставляют металлический каркас для усиления «стакана»;
• 4) Монтируют опалубку;
• 5) Вставляют трубу и фиксируют ее к каркасу металлической арматурой;
• 6) Производят заливку бетона.

Подбор и подготовка места

Строительство будущего навеса начинают с выбора и подготовки участка во дворе, на котором планируется возвести объект. Выбирать место рекомендуется с учетом назначения будущей конструкции. Так, если планируется возвести односкатный навес для защиты беседки или стоянки авто, стоит предварительно позаботиться о требуемых размерах площадки и рассчитать количество опор, которое сможет выдержать планируемую нагрузку.

Чтобы правильно подготовить выбранное место для проведения дальнейших работ, нужно сделать следующее.

1. Тщательно расчистить территорию от растительности и мусора. Если установка навеса требуется для благоустройства и защиты зоны отдыха, от травы избавляться необязательно.
2. Выровнять поверхность посредством засыпки впадин или среза бугров. В противном случае не получится соорудить ровный и стойкий навес.
3. Если планируется в будущем площадку под навесом залить бетоном или организовать другое покрытие, стоит удалить верхний слой почвы толщиной в 10-15 см. Дело в том, что в нем содержатся растения и их семена, которые могут пробиться сквозь покрытие и разрушить его.
4. Выполнить разметку, чтобы отметить местоположение опор навеса. Перед этим рекомендуется провести требуемые расчеты для подсчета количества опор и шага между столбами. Разметка представляет собой контур прямоугольника на грунте. При этом важно, чтобы фигура была вычерчена без перекосов, чтобы предотвратить снижение прочности конструкции при сборке.
5. В местах, где требуется установить опоры, сделать выемки глубиной, способной превысить отметку промерзания грунта на 10-15 см. Впоследствии в выемки будет залит цементный раствор для образования фундамента.

Когда все работы по подготовке участка будут выполнены, можно приступать к возведению навеса.

Как рассчитать фермы для навеса своими руками?

Для того чтобы произвести расчет подобной конструкции для навеса, понадобится подготовить:

• Калькулятор и специальное программное обеспечение;
• СНиП 2.01.07-85 и СНиП П-23-81.

При проведении расчетов надо будет выполнить следующие действия:

1. Прежде всего понадобится выбрать схему фермы. Для этого определяются будущие контуры. Очертания нужно выбирать исходя из основных функций навеса, материала и других параметров;
2. После этого надо будет определить габариты изготавливаемой конструкции. Высота будет зависеть от типа кровли и используемого материала, веса и других параметров;
3. Если размеры пролета превышают 36 м, понадобится произвести расчет для строительного подъема. В данном случае имеется ввиду обратный погашаемый изгиб от нагрузок на ферму;
4. Необходимо определить размеры панелей сооружения, которые должны соответствовать расстояниям между отдельными элементами, которые обеспечивают передачу нагрузок;
5. На следующем этапе определяется расстояние между узлами, которое чаще всего равняется ширине панели.

При произведении расчетов следуйте таким советам:

1. Понадобится все значения высчитать в точности. Следует знать, что даже малейший недочет приведет к ошибкам в процессе произведения всех работ по изготовлению конструкции. Если нет уверенности в собственных силах, то рекомендуется сразу же обратиться к профессионалам, которые имеют опыт в проведении подобных расчетов;
2. Для облегчения работы можно использовать готовые проекты, в которые останется лишь подставить имеющиеся значения.

На этом фото изображено металлическое укрытие В процессе выполнения расчета фермы следует помнить, что в случае ее увеличивающейся высоты будет увеличиваться и несущая способность. В зимнее время года снег на подобном навесе практически не будет накапливаться. Для того чтобы увеличить прочность конструкции, следует установить несколько прочных ребер жесткости.

Для сооружения фермы лучше всего использовать трубу из железа, которая имеет небольшой вес, высокую прочность и жесткость. В процессе определения размеров для подобного элемента понадобится учитывать следующие данные:

1. Для конструкций небольших размеров, ширина которых составляет до 4,5 м, понадобится использовать трубу из металла 40х20х2 мм;
2. Для конструкций, ширина которых составляет менее 5,5 м, нужно использовать трубу с размерами 40х40х2 мм;
3. Если ширина фермы составит более 5,5 м, лучше всего применить трубу 60х30х2 мм или 40х40х3 мм.

В процессе планирования шага ферм следует учитывать, что максимально возможное расстояние между трубами навеса составляет 1,7 м. Только в таком случае можно будет сберечь надежность и прочность конструкции.

Пример расчета ферм для навеса

1. В качестве примера будет рассмотрен навес шириной 9 м уклоном в 8°. Пролет сооружения составляет 4,7 м. Нагрузки снега для региона находятся на уровне 84 кг/м²;
2. Вес фермы составляет приблизительно 150 кг (следует взять маленький запас на прочность). Вертикальная нагрузка составляет 1,1 т на стойку с высотой 2,2 м;
3. Одним концом ферма будет опираться на стенку постройки из кирпича, а вторым — на колонну для опоры навеса с помощью анкерных болтов. Для изготовления фермы используется квадратная труба 45х4 мм. Следует заметить, что с подобным приспособлением достаточно удобно работать;
4. Лучше всего изготавливать фермы с параллельными поясами. Высота каждого из элементов составляет 40 см. Для раскосов используется труба сечением 25х3 мм. Для нижнего и верхнего пояса применяется труба 35х4 мм. Козырьки и другие элементы нужно будет сварить друг с другом, потому толщина стенки будет 4 мм.

В конечном итоге можно будет получить следующие данные:

• Расчетное сопротивление для стали: Ry = 2,45 T/см²;
• Коэффициент надежности — 1;
• Пролет для фермы — 4,7 м;
• Высота фермы — 0,4 м;
• Число панелей для верхнего пояса конструкции — 7;
• Углы нужно будет варить через один.

Все нужные данные для расчетов можно будет найти в специальных справочниках. Однако профессионалы рекомендуют производить расчеты подобного типа с помощью использования программного обеспечения. Если будет допущена ошибка, то изготавливаемые фермы сложатся под воздействием нагрузок снега и ветра.

Материалы

Металлические навесы разделяются по материалам изготовления:

Материал	Опоры,	Стропильная система	Вспомогательные элементы, обрешетка	Крепление
	Толщина стенок и сечение профиля зависит от размера строения
Круглая труба	50-100 мм в диаметре	Ø25-30 мм, часто ферма делается из дерева	Ø18-25 мм	Сварка
Профильный прокат	Ребро профиля 50-150 мм	25*25, 40*30, 25*50, 40*40 мм со стенкой 2 мм для маленьких, средних построек, 3 мм для больших, или используется профиль 60*40*2 мм	40*20 мм	Сварка на металлическую косынку или болтовое соединение
Сборные конструкции из алюминиевого профиля	Готовые изделия, собираются как конструктор: на шайбы или концевым способом
Навесы из нержавейки	Изготовить своими руками качественное изделие под силу только профессионалам, требуется специальный вид сварки. Навесы из стали-нержавейки не требуют финишной обработки или дополнительной защиты.
Кованые изделия	Самый роскошный, изысканный вид навесов, которые станут украшением дома и участка. Здесь 2 варианта реализации идеи: заказать готовую постройку или сделать своими руками. Проще первое решение, но сравнивая стоимость, меньше финансовых затрат, если сварить каркас из металлопрофиля, украсить его коваными деталями, по цене дешевле обойдется серийная штамповка, которую можно купить на рынке.

Практичней, экономичней — построить навес из профильной трубы своими руками. Со временем его можно закрыть шторами, застеклить, обложить кирпичом, камнем, украсить ковкой, деревянной решеткой.

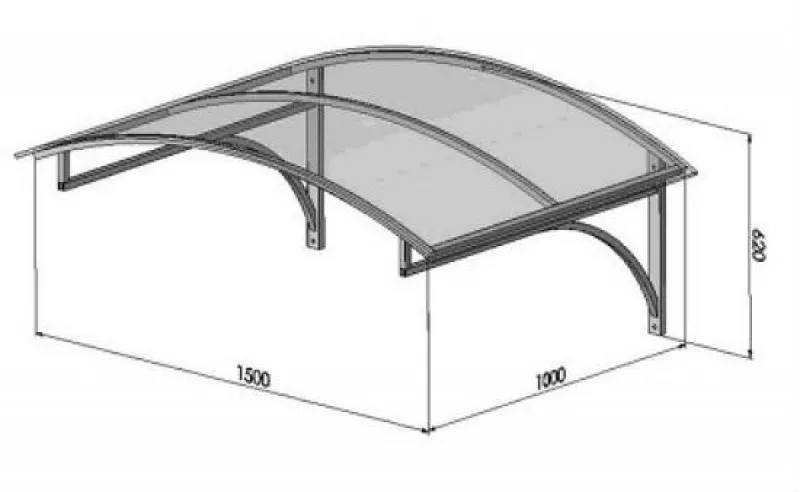

Чертеж стандартного консольного металлического козырька над входной дверью

Техническая сторона вопроса – проекты, схемы, чертежи, расчеты

Анализируя любой чертеж навеса из профильной трубы, конструкцию можно представить в двух частях: металлический каркас и крыша. Основание — вертикальные столбы из круглой трубы или квадратного профиля, по верхним оголовкам которого идет обвязка металлопрокатом либо нижний пояс фермы. Это придает металлической конструкции жесткость, помогает сохранить геометрию даже при значительных нагрузках.

Опоры

Столбы рекомендуется размещать на расстоянии 1,5-2 м друг от друга. Если строение будет примыкать к дому, гаражу, бане и т.д., то желательно возле основного строения так же разместить опорные колонны, которые будут держать навес. При отсутствии такой возможности, чтобы привязать навес к дому из металлопрофиля, своими руками следует на несущую стену прикрепить поперечную балку, которая послужит опорой для фермы. В работе используют длинные анкера. Решение поможет распределить нагрузки равномерно по всей несущей стене.

Фермы

На стропильную систему навеса ложится основная нагрузка от осадков, порывов ветра, поэтому важно сделать правильный расчет ферм, определиться с толщиной профиля для его изготовления. Навесы из металлопрофиля, фото-примеры ниже, устраивают под одно-, двускатной либо арочной крышей.

Какие можно изготовить навесы из профильной трубы своими руками, фото-примеры разных видов крыш

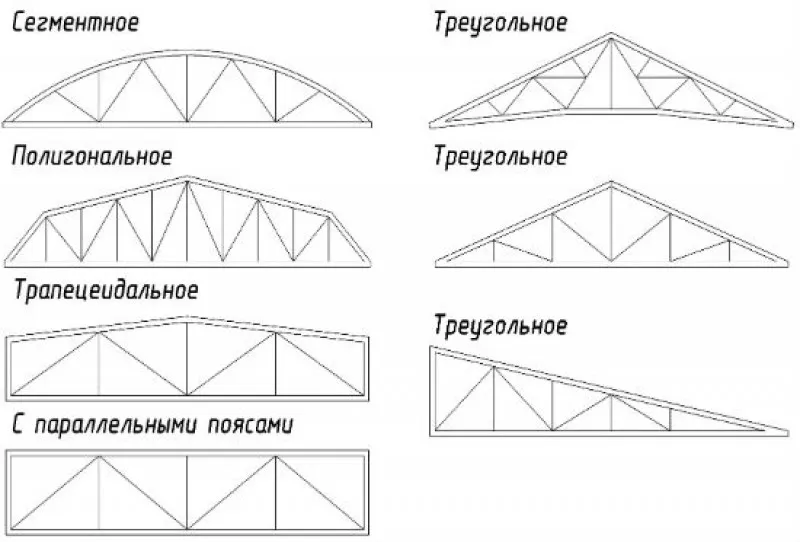

Фермы бывают:

• Треугольные, полигональные, параллельные, ломанные – определяется контуром пояса.
• Внутри пояса могут быть решетки – треугольные, ромбические, раскосые и полураскосые.
• По способу опирания – консольная, балочная, арочная, балочно-консольная.

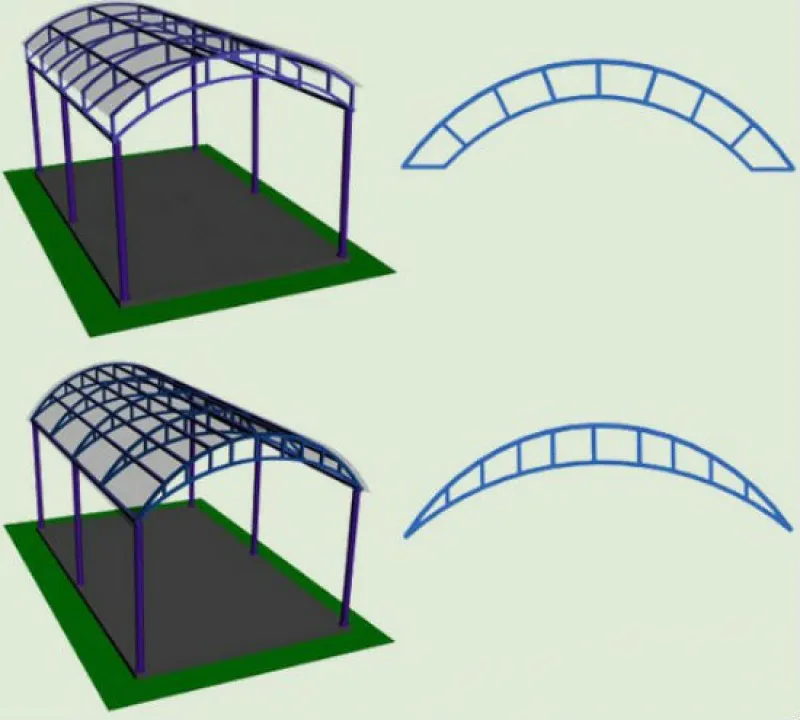

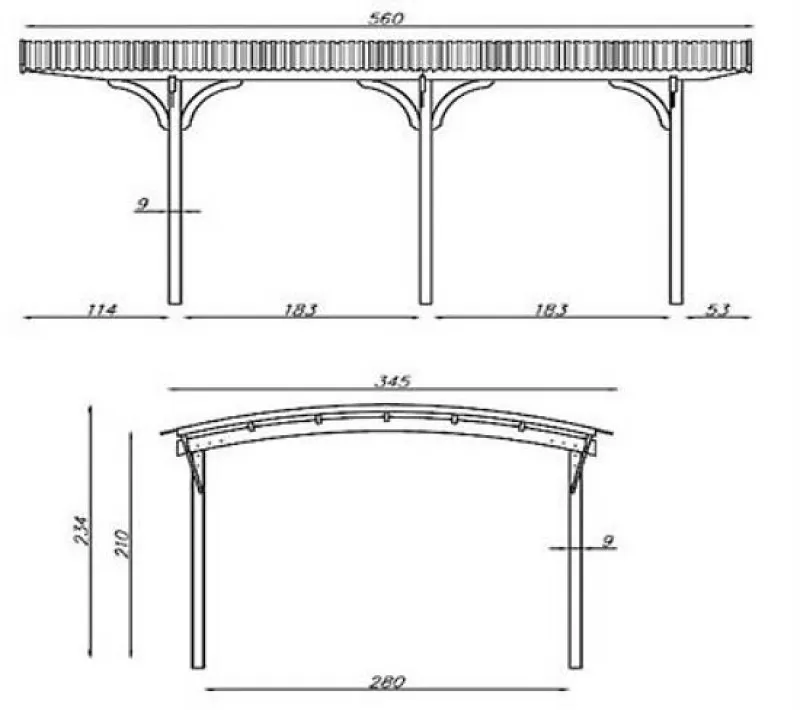

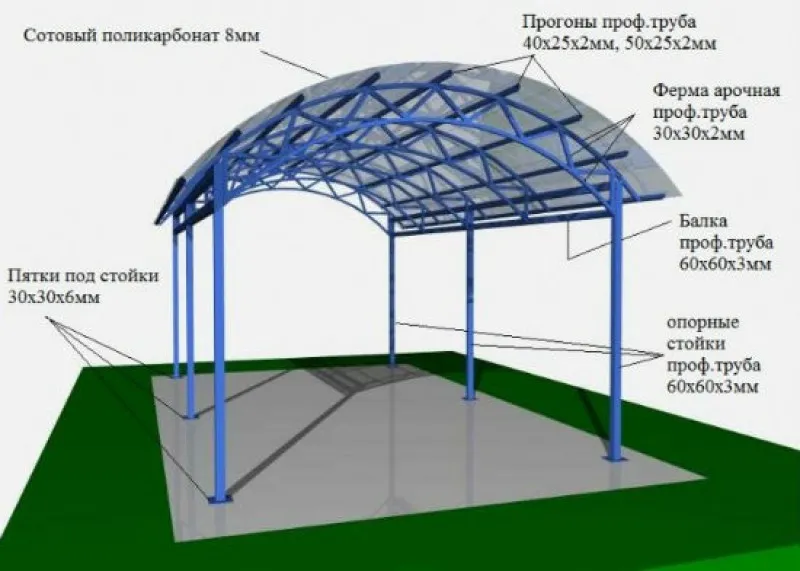

Типовые фермы-арки для металлических навесов

Чтобы правильно сделать расчет фермы из профильной трубы для навеса, необходимо учесть снеговые, ветровые нагрузки, угол наклона крыши, размер конструкции. Избежать ошибок в достаточно сложных инженерных вычислениях помогут специалисты или следует использовать онлайн калькулятор.

Для изготовления маленьких или средних металлических навесов, в частном порядке лучше пользоваться готовыми чертежами и проектами, делать универсальные фермы, которые подходят для всех видов конструкций.

Стандартные фермы для навесов

Оптимальный уклон крыши 15-25о, подходит для всех видов кровельного материала: поликарбонат, профнастил, мягкая кровля, металлочерепица и пр.

Требования к материалам и креплению

Чтобы каркас для навеса из профильной трубы соответствовал стандартам качества необходимо выполнить ряд условий:

• Недопустимо использовать профиль с трещинами для изготовления узлов, несущих элементов навеса.
• Торец опорных ребер должен иметь шероховатость — Ra £12,5 мкм, что регламентировано ГОСТом 2789-73.
• Для ферм нижнего пояса используется сталь без внутренних расслоев, грубые шлаковые включения запрещены категорически.
• Согласно ГОСТу в разделе 14771-76 соединения следует выполнять механической сваркой, с использованием углекислой среды или смеси углерода с аргоном.
• Руководствуясь пунктами 2246-70 и 26271-84 ГОСТа для сварки необходима проволока ПП-АН-8.
• ГОСТ в части 7798-70 гласит: стропила крепятся к вертикальным опорам и подстропильным деталям болтами класса 5.8.

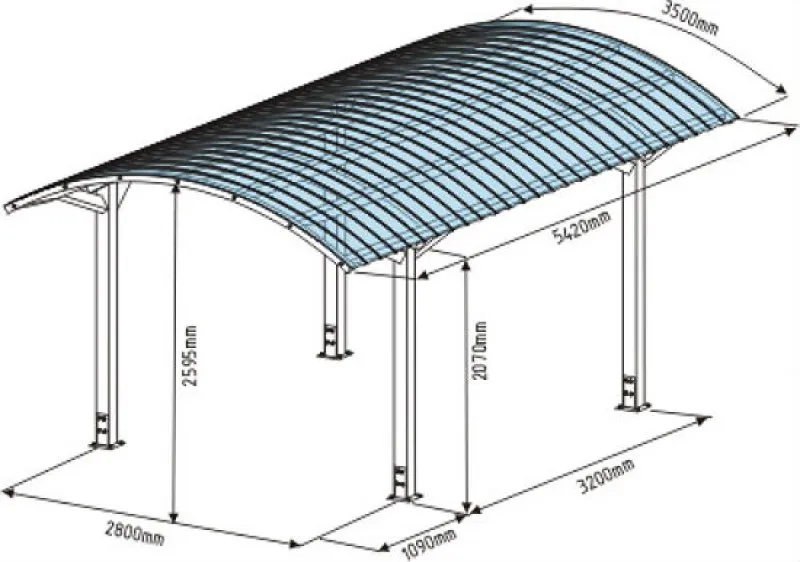

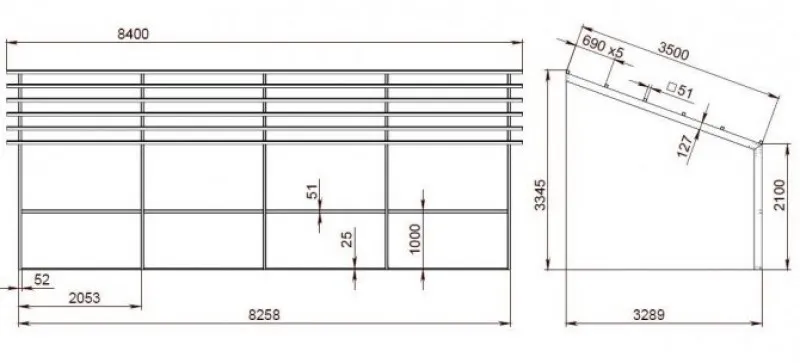

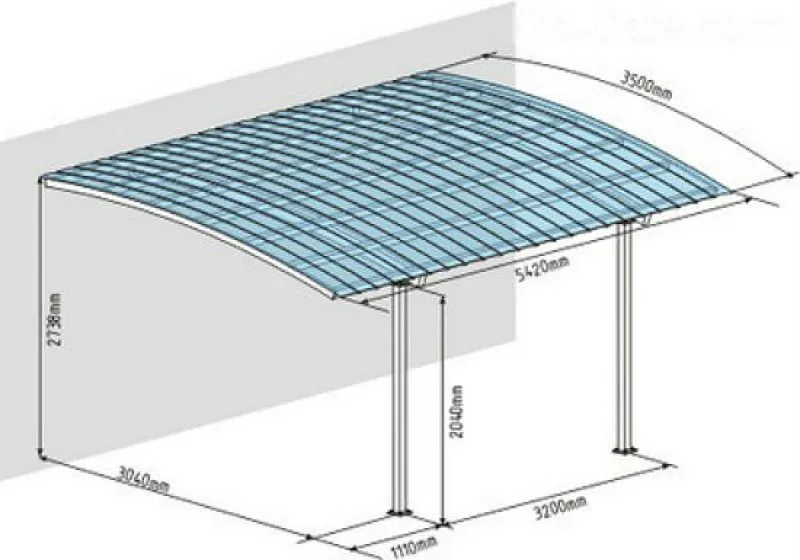

Схема с размерами, по которой можно построить стандартный навес для авто своими руками из металла

Как сделать односкатный навес из профнастила: пошаговая инструкция

Готовые чертежи у нас уже есть, теперь подробно расскажем, как построить односкатный навес из профнастила своими руками. Начнем с выбора для него места на участке. Навес, как и любая постройка:

• должен находиться на расстоянии не менее одного метра до межи и не менее пяти метров до красной линии проезжей улицы;
• ставится так, чтобы не затенять соседский участок;
• по возможности устанавливается скатом в сторону, встречную для преобладающего ветра в местности.

Кроме того, если при строительстве навеса будет использоваться дерево или другие легко воспламеняющиеся материалы, при выборе места нужно учитывать требования пожарной безопасности. В остальном — полная свобода выбора места.

Устройство фундамента навеса

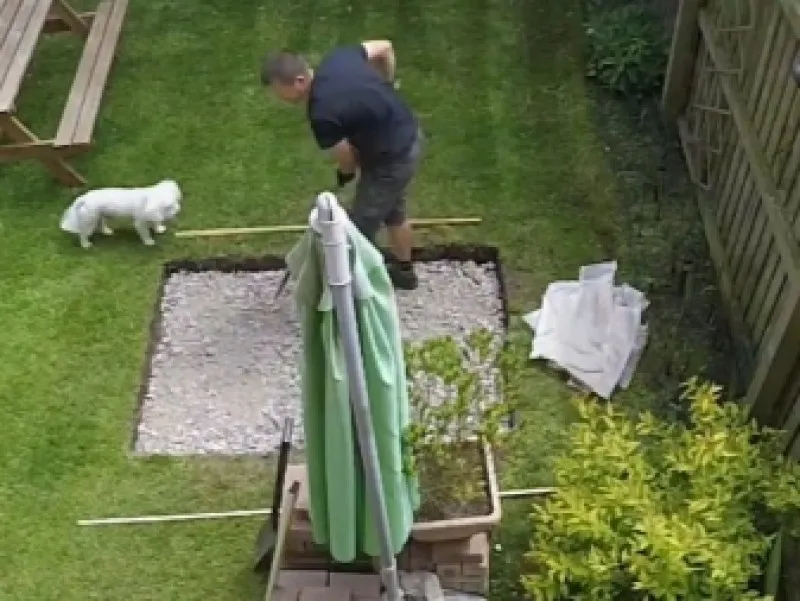

Площадку под будущим навесом перед строительством нужно подготовить. Убрать мусор, скосить траву, как минимум по периметру снять верхние 100 мм почвы и выровнять поверхность грунта. После этого можно приступить к разметке фундамента:

1. В месте установки угловых опор вбейте колышки так, чтобы получился ровный прямоугольник.
2. Натяните между угловыми колышками капроновую нить или другую тонкую веревку. Убедитесь, что она строго горизонтальна.
3. Отмерьте расстояния до промежуточных опор и разметьте их, вбивая колышки точно под капроновой нитью, чтобы все колонны были на одной линии. Расстояния отмеряйте не по грунту, а только по веревке.
4. Снимите капроновую нить.

На этом разметка завершена, и можно приступать к монтажу стальных столбов. В месте установки колышков пробурите скважину ямобуром глубиной на 200–300 мм ниже уровня промерзания грунта в местности и насыпьте на ее дно песчано-гравийную смесь слоем 100 мм. Опустите точно по центру ямы трубу и аккуратно вбейте ее так, чтобы она стояла вертикально без дополнительной поддержки. Если грунт слишком твердый и вбить столб не получается, используйте деревянные бруски для его установки, но старайтесь вбивать их в грунт так, чтобы получилась своеобразная тренога. Распорки между трубой и стенками скважины ставьте только в крайнем случае. Проверьте опору на вертикальность и, если все в порядке, залейте бетоном.

Бетонирование опор под односкатный навес из профнастила

Бетонируют трубы классической смесью М200 из щебня, песка и цемента, соединенных в соотношении 4,8:2,8:1. Бетон вливают в скважину постепенно, и при заполнении ямы примерно на каждую треть его тщательно уплотняют, погружая в массу лом или тонкий штырь пару десятков раз по кругу. Это убирает пустоты, которые появляются в толще раствора во время его заливки. После бетонирования столб еще раз проверяют на вертикальность и повторяют процесс для всех остальных опор.

Готовому фундаменту нужно дать выстоятся одну-две недели, чтобы бетон успел набрать прочность. Работы по бетонированию проводят, когда температура ночью уже не опускается до нуля и, тем более, минусовых значений. Также нежелательно заливать бетон в очень жаркие дни.

Монтаж каркаса с фермами

После застывания бетона приступают к монтажу каркаса. Сначала обрезают верхнюю часть колонн, если они не на одном уровне, и горизонтально приваривают по одной профильной трубе 80х80 мм к вершинам опор, расположенных по одной стороне. Затем, поскольку навес из профнастила односкатный, крепят наклонные трубы ската крыши, соединяя противоположные колонны. После этого приваривают нижний пояс фермы и ее внутренние каркасные трубы. Последней делают обрешетку.

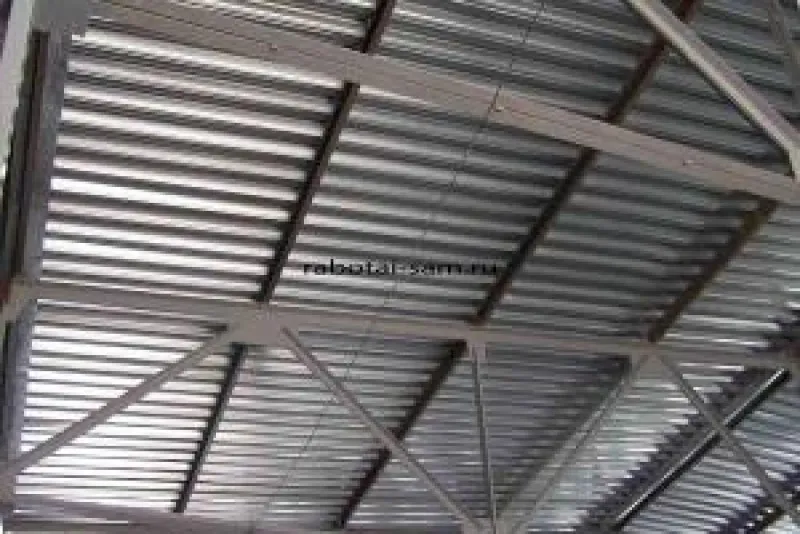

Cхема конструкции готового каркаса односкатного навеса из металлопрофиля (нажмите, чтобы увеличить)

При сварке каркаса элементы конструкции сначала «наживляются» прерывистым швом и их проверяют на горизонтальность или соответствие углов. Сплошной шов делают только после этого, поскольку срезать и передать его намного сложнее.

По окончании работ все сварные швы зачищаются, каркас грунтуют и красят в два слоя. Открытые части труб закрывают пластиковыми заглушками.

Зашивка крыши навеса профнастилом

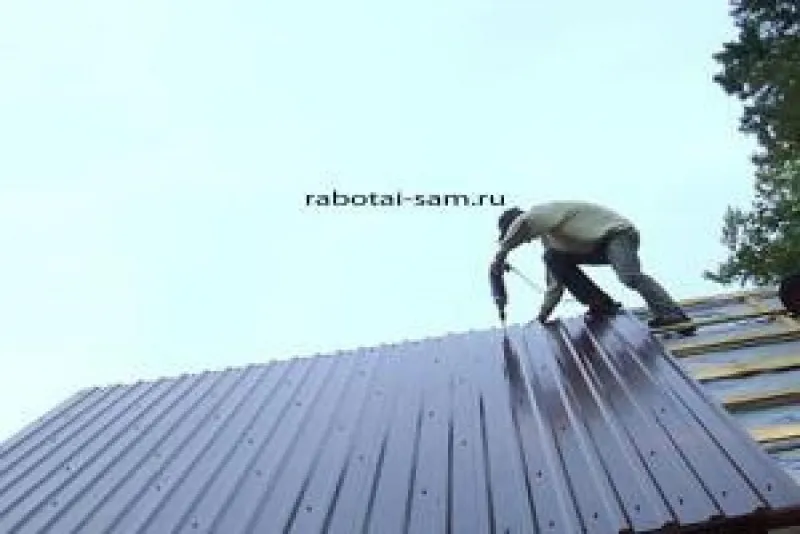

Профлист начинают укладывать на скат крыши со стороны, которая противоположна направлению преобладающего ветра. Старайтесь использовать листы, длины которых хватит, чтобы полностью перекрыть ширину ската и избежать поперечных стыков. В этом нет ничего сложного: любой производитель металлопрофиля выпускает листы длиной до 6 м, а для большинства стандарт в два раза больше — до 12 м.

Профнастил на односкатный навес укладывают с небольшим свесом, выравнивают по внешнему краю и крепят в низ профиля через волну в каждую поперечную трубу обрешетки. Второй и последующие листы крепят с продольным нахлестом в одну волну по той же схеме. Но само крепление в месте нахлеста делается в верх профиля.

Схема укладки профнастила на крышу односкатного навеса с двумя нахлестами: продольным и поперечным (рекомендуем избегать)

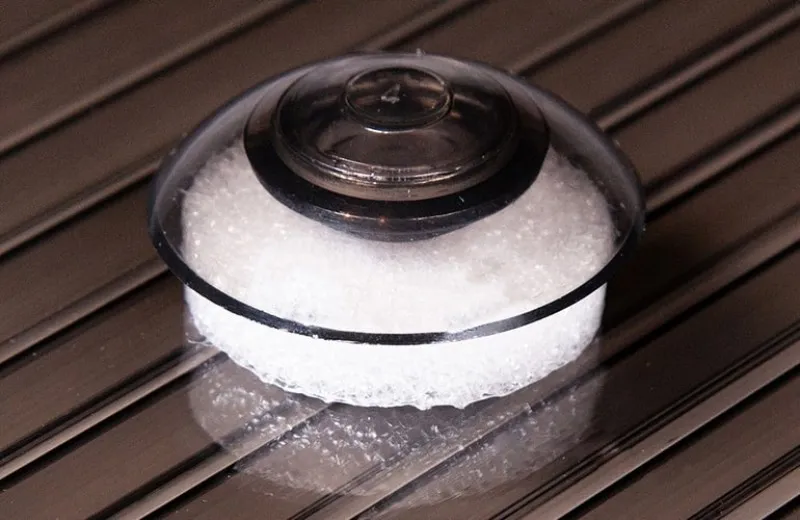

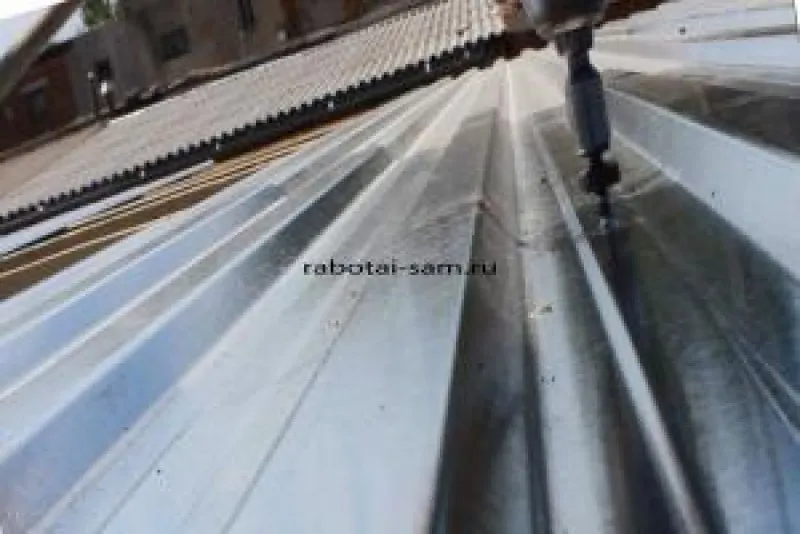

Для крепления профлиста используют кровельные саморезы в цвет металла с самогерметизирующимися прокладками. Если толщина металла обрешетки не позволяет ввинтить их сразу, в месте крепления делают отверстие тонким сверлом, диаметр которого меньше диаметра шурупа. Это позволяет саморезу надежно закрепиться в профильной трубе.

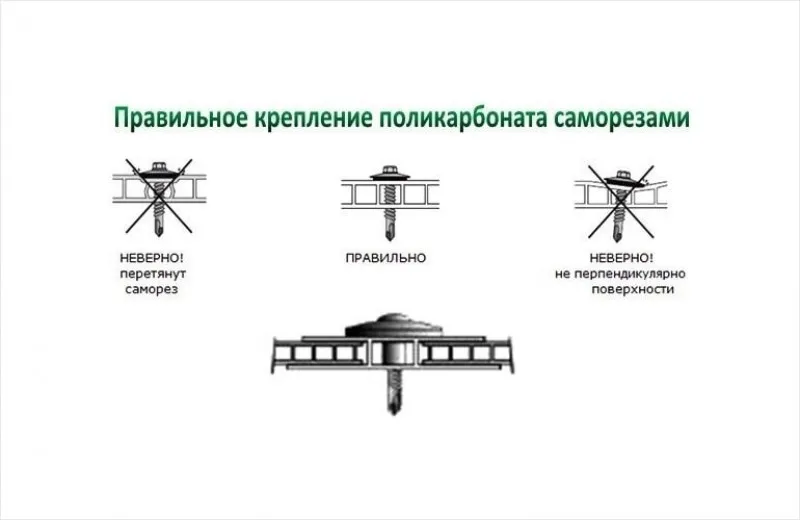

Саморез ввинчивают строго перпендикулярно плоскости листа, контролируя усилие: важно зажать шуруп достаточно сильно, чтобы прокладка плотно прижалась к металлу, но не пережать его, иначе соединение будет негерметичным. Пережатые саморезы легко отличить по выдавленной за пределы шайбы прокладке.

После монтажа кровельного покрытия, торцы односкатного навеса и его верхнюю сторону можно закрыть ветровой планкой. Это придаст навесу более завершенный и эстетичный вид, а также дополнительно закрепит покрытие и снизит вероятность его срыва сильным ветром.

Как сделать навес из металла своими руками – поэтапная инструкция

Будем делать навес из металлопрофиля своими руками, чертежи взяли типовые, адаптировали их к размерам участка, габариты постройки 4*3 м, крыша из поликарбоната толщиной 8 мм.

Стандартная схема, по которой будем строить навес из металлопрофиля своими руками, фото типовой конструкции с арочной крышей

Фундамент

Площадку огораживаем колышками, натягиваем веревку, намечаем место установки столбов, проверяем геометрию, диагонали должны быть равны. Снимаем верхний мягкий слой грунта, выкапываем ямы под опоры, глубиной 700 мм.

Внимание: Если местность болотистая, неровный ландшафт или грунт на участке зыбучий, то лучше обустроить свайный фундамент.

Дно засыпаем щебнем и песчаником, слои по 100 мл, подушку трамбуем. Площадку можно выстелить тротуарной плиткой или залить бетоном. Для бетонирования площадки делается из рифленых прутов армирующий каркас, ячейка 100*100, 200*200 мм, укладывается на подушку, чтобы арматура не касалась дна на 50 мм, следует подложить камушки или готовые подставки. По периметру устанавливается обрешетка, плита толщиной 100 мм заливается бетоном одномоментно, без перерывов. Арматура должна быть со всех сторон погружена в раствор на 50 мм.

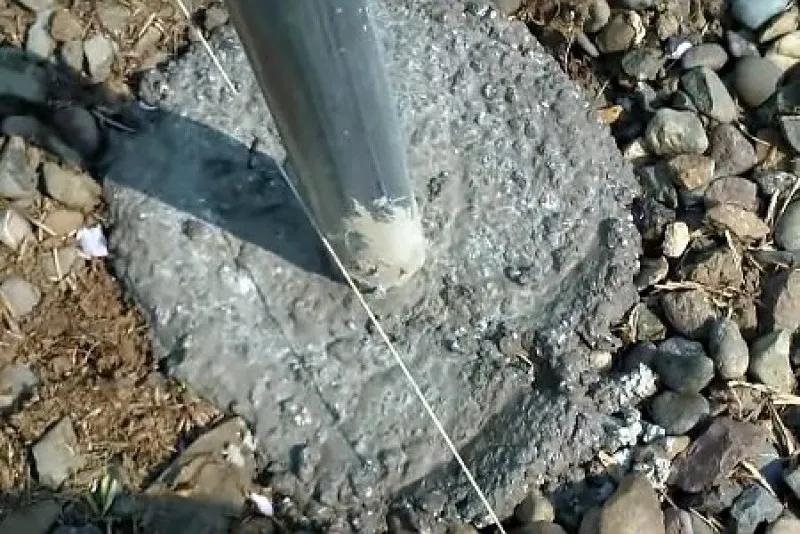

Как забетонировать металлический столб

На дно ям наливаем бетон, слой 100 мм, вставляем столбы из профильной трубы, проверяем вертикали, заливаем раствор до уровня земли. При необходимости ставим подборки до полного застывания бетона, чтобы сохранить геометрию каркаса для навеса.

Через неделю, когда раствор наберет прочность, подпиливаем столбы по размеру. Привариваем по верхним оголовкам обвязку, это скрепит постройку и придаст ей жесткости.

Как сварить ферму для навеса

Ферму лучше изготавливать на земле, затем поднять на каркас. Чтобы изогнуть профиль можно воспользоваться специальной машинкой или сделать своими руками жесткий шаблон, по которому будут гнуться детали фермы. В больших магазинах предоставляется услуга по сгибанию металлопрофиля по стандартным радиусам. Фермы следует устанавливать через каждый метр, в нашей постройки их 5. Нам потребуется 10 изогнутых деталей, а также профиль 30*30*2 мм для внутренних ребер жесткости.

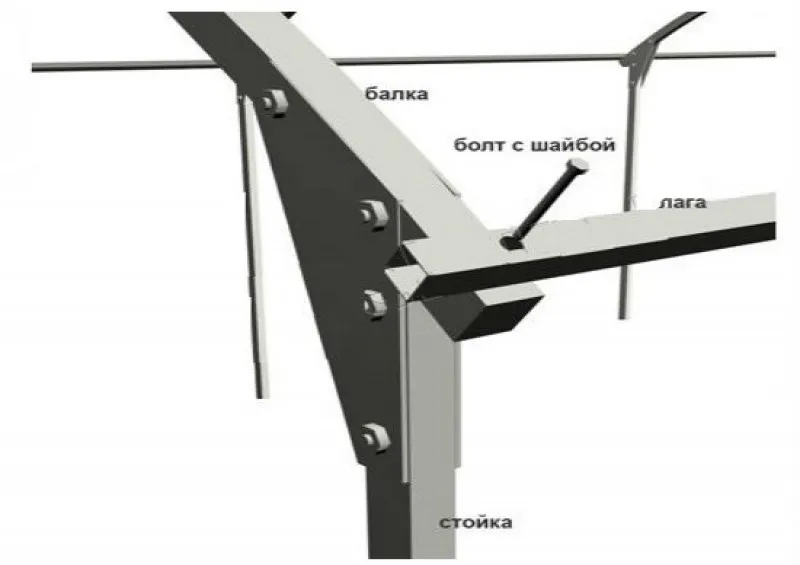

Как крепить ферму к металлическому каркасу на болты

Запиливаем элементы фермы в размер, варим основные узлы стропильной системы. Когда все детали готовы, поднимаем их краном на каркас, затем крепим к обвязке на болты или сваркой на стальную косынку. Далее привариваем обрешетку из профиля 40*25*2 мм, расстояние 750 мм.

Обработка

После сборки каркас зачищаем жесткой щеткой, снимаем окалину, удаляем признаки коррозии, затем проходимся наждачной бумагой, чтобы окончательно избавиться от поражений, а также увеличить адгезию поверхностей. Перед покраской, для обезжиривания каркаса, его следует промыть ветошью, смоченной в растворителе, когда он полностью испарится, можно грунтовать.

Полезный совет: Под любой цвет краски подходит грунт светло-серого цвета, темные смеси актуальны под яркие цвета краски, для пастельных тонов лучше использовать белый грунт.

Грунтовка защитит навес от коррозии, значительно сократит расход краски. Если красящий состав не обладает хорошей укрывистостью, то грунтовочный слой обеспечит надежную защитную прослойку и равномерный цвет. Под молотковые составы достаточного одного слоя, для покрытия обычными красками лучше нанести грунт 2 раза. Красят навесы из металла кисточками, валиками, на выгоднее всего распыление из краскопульта, что значительно ускорит процесс, сократит расход краски в полтора-два раза, обеспечит ровное, целостное, надежное, эстетичное покрытие.

Стандартные цвета краски с молотковым эффектом

Последовательность выполнения работ

Строительство навеса осуществляется так:

1. на дне каждой выемки формируется дренирующая подушка толщиной 10 – 15 см: насыпают песок и затем щебень, тщательно трамбуют;
2. далее в выемки устанавливают пластиковые трубы, соответствующие им по диаметру;
3. устанавливают в выемки стойки, добиваясь при помощи отвеса строго вертикального положения. С одной стороны стойки должны быть выше — этим обеспечивается уклон ската для стока воды;
4. в выемках стойки укрепляют клиньями или подпорками;
5. заливают в выемки бетон (пластиковые трубы играют роль опалубки и гидроизоляции);
6. сверху опоры скрепляют горизонтальными прогонами — они называются верхней обвязкой. Прогоны по длинным сторонам попутно играют роль мауэрлатов: на них ложатся стропила. В металлической конструкции все соединения выполняются электросваркой. В деревянной — саморезами или гвоздевым боем;
7. укладывают на мауэрлаты стропила. В металлической конструкции они имеют вид ферм — их предварительно сваривают на земле;
8. поперек стропил приваривают или набивают обрешетку — металлопрофиль или бруски небольшого сечения (определяется расчетом);
9. настилают кровельное покрытие. Все материалы, кроме поликарбоната, укладывают с нахлестом, двигаясь от нижней точки ската к верхней.

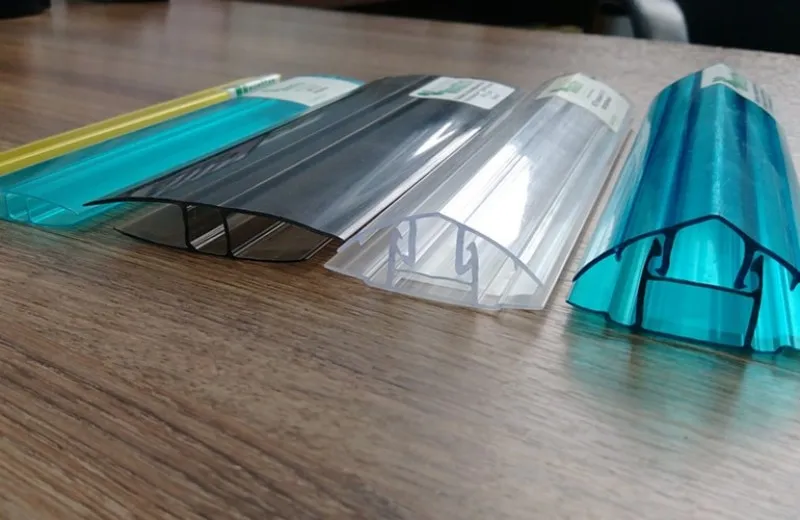

Поликарбонат монтируют без нахлеста — листы стыкуют при помощи специального профиля. Он состоит из базовой части, прикручиваемой к стропилу, и защелки, прижимающие стыкуемые листы.

Навес из поликарбоната

Профнастил, металлочерепица и поликарбонат крепятся к обрешетке саморезами с прокладками. Ондулин — специальными гвоздями или саморезами, с прокладкой оснащенной крышечкой. Битумная черепица — гвоздями, закрываемыми лепестками соседнего гонта. Рулонные материалы приклеивают мастикой.

Сотовый поликарбонат размещают ребрами жесткости вдоль ската — тогда сконденсировавшаяся влага будет вытекать из ячеек. Торцы заклеиваются лентами и затем закрываются заглушками. На нижнем торце используется перфорированная лента — она пропускает вытекающую влагу.

Изготовление обрешетки

На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить простой настил из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. Распространено сегодня и применение поликарбонатных листов для изготовления кровли навеса. Помимо этого никто не отменял шифер , а также можно использовать листы из полимера.
Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.

Облицовка

1) Нарезаются листы поликарбоната нужного размера.

2) Укладываются на каркас плёночным покрытием кверху, под которым защитный слой от УФ-лучей. Плёнка снимается только по окончании, чтобы не повредить покрытие, пока Вы будете монтировать.

3) Листы между собой соединяются стыковочной планкой. Для её плотной фиксации по краям панелей защитная плёнка удаляется. Стыковать их рекомендуется с зазором в 5 мм. Чтобы материал мог расширяться от температуры, не ломаясь.

4) Кровля крепится специальными термошайбами. Они компенсируют температурные деформации поликарбоната, предотвращают попадание лишней влаги.

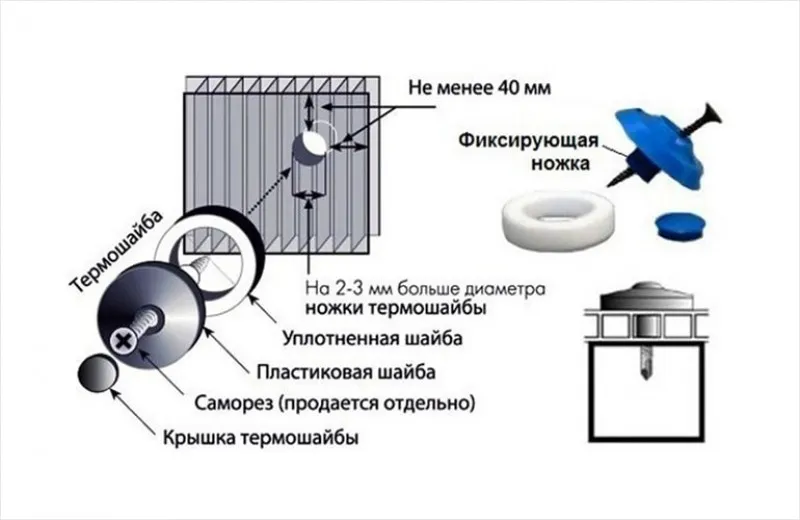

Правила крепежа термошайбами:

• Отверстия делаются на 2 мм больше, чем крепёжная ножка;
• Размер шайбы подбирается по толщине поликарбоната;
• Закрепляются на расстоянии не ближе, чем 40 мм до края панели;
• Вкручиваются строго вертикально;
• Отверстия проделываются только в воздушных каналах поликарбоната;
• Крепёж нельзя перетягивать или оставлять слишком свободным.

Термошайбы закручиваются по всей обрешётке, включая сами фермы. В точках крепления защитную плёнку снимайте.

5) На окончательном этапе закрываются торцы поликарбоната. Это не допускает попадание пыли, грязи, влаги и насекомых. А также придаёт завершённый эстетичный вид.

Сначала прокладываем перфоленту, затем присоединяем торцевой профиль. Есть перфолента герметизирующая и влагопроницаемая. Лучше брать вторую, она не мешает испарению конденсата, одновременно защищает от загрязнения.

Конструкция

Конструкция односкатного навеса достаточно проста для монтажа своими руками. Она состоит из опорных столбов, стропильных ферм, обрешетки и собственно поликарбонатного покрытия. В строительных магазинах продают готовые комплекты для самостоятельной сборки, однако, самому рассчитать и сделать чертежи не на много сложнее. В процессе создания проекта учитываются следующие факторы:

• Уклон навеса. Этот параметр определяют, оценивая климатические условия зоны строительства. Для регионов, характеризующихся большой снеговой нагрузкой, строят навесы с уклоном 35-45 градусов, чтобы предотвратить разрушение ската под весом снежной шапки в зимний период. В случае, если местность славится прерывистыми ветрами, сооружают более пологие навесы с уклоном не более 20-25 градусов. В средней полосе России хорошо себя показывают конструкции с углом наклона скатов 30-35 градусов.

• Стропильная система. Стропила и обрешетка навесов выполняются из древесины или профилированных металлических труб. Древесина имеет меньший срок эксплуатации, так как плохо противостоит воздействию влаги, ее обрабатывают антисептическими средствами и покрывают краской. Обрешетка из металла – более удачный вариант для сооружения навесов, она легче и долговечнее.

• Вид поликарбоната. В ассортименте строительных магазинов имеются листы поликарбоната разных цветов и с различной структурой. Этот материал отличается богатым выбором расцветок и фактур. Для навесов и зеленого, синего или бронзового цвета. Холодные оттенки создают ощущения прохлады и свежести.
• Размещение. Односкатные кровельные конструкции могут быть пристройками к основному дому или стоять в стороне. Строительство пристроенных навесов дает возможность сэкономить на опорных столбах и защитить сооружение от ветра с одной стороны.

Как сделать кирпич из пенопласта своими руками?

Для создания кирпича из пенопласта своими руками нужно выполнить следующие шаги:

1. Режем пластиковые плиты Пеноплекс на куски нужного размера, такие, чтобы полученный блок соответствовал форме и размерам кирпича.
2. Затем мы наносим клей на одну сторону куска и прилепляем его к другой стороне.
3. Для усиления структуры кирпича можно вставить несколько стержней из металла или пластика.
4. Повторяем эти шаги, пока не получим желаемое количество кирпичей.

Обратите внимание, что для получения качественного и устойчивого кирпича из пенопласта может потребоваться дополнительный инструмент и материалы.
