Изготовление обрешетки крыши собственными руками — пошаговая инструкция
Неоспоримо, это вопрос, который интересует многих тех, кто занимается установкой или ремонтом крыши. Ведь качество выполненных работ напрямую влияет на прочность и надежность всей конструкции. Кроме того, эстетическая составляющая кровли также играет важную роль. Если это соответствует контексту, в новом тексте можно использовать фразу «как правильно создать каркасную обрешетку».
Закажите кровельные работы ИнноваСтрой, и вам непременно понравится уровень выполняемых работ. И все-таки, как сделать обрешетку на крышу? Что такое обрешетка? Об этом и об особенностях работ при использовании различных видов кровли вы узнаете ниже. А прилагаемые схемы и видеоматериалы помогут разобраться в самых сложных нюансах.
Виды обрешетки

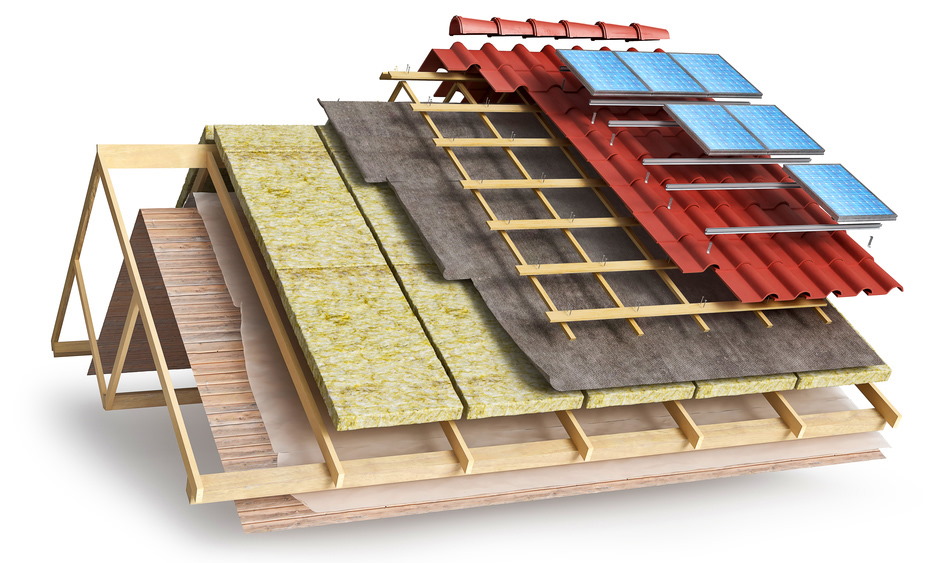

Ни для кого не секрет, что кровлю укладывают на основание. Обрешетка — своего рода каркас, основание для дальнейшей укладки кровельных материалов.Вид обрешетки зависит кровельного материала, особенностей кровли. Она бывает:
- разбежная;
- сплошная.

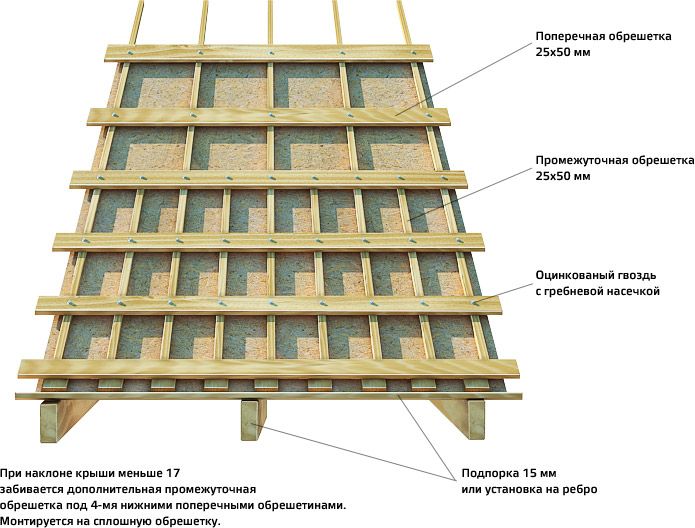

При установке разбежной конструкции поверх стропил набиваются тонкие планки (не более 150 мм шириной), а затем – такие же доски с определенным шагом набиваются перпендикулярно. Получается деревянная решетка с небольшими ячейками. Разбежную преимущественно делают под металлочерепицу. Сплошная система представляет собой цельное полотно без зазоров. Для ее выполнения используется влагостойкая фанера; или же берутся широкие деревянные доски, которые набиваются впритык одна к другой, без оставления зазоров. Сплошная обрешетка делается под рулонные кровельные материалы.
Особенностью сплошного вида является то, что верхний сплошной слой, как правило, набивается поверх деревянного каркаса. Получается конструкция в два слоя. В данном случае деревянный каркас возвышается над стропилами; между гидроизоляцией и ним образуется небольшой зазор, где свободно циркулирует воздух
Благодаря такой особенности конденсат, который выпадает при поступлении теплого воздуха в свод крыши, быстро испаряется. Естественная вентиляция обеспечивает постоянно просыхание конструкции, что уберегает ее от гниения, заражения плесенью.Есть два способа крепления верхнего слоя. Если деревянный каркас обшивается доской, ее устанавливают по отношению к нижнему слою под углом 45 градусов. Если верхним слоем является фанера, деревянные листы просто крепят один за другим без небольших зазоров между стыками.
При обустройстве двойной системы следует следить, чтобы зазоры не превышали 6 мм. Если они больше, их следует перекрывать металлическими пластинами.Вдобавок необходимо крепить доски правильно. Они должны состыковываться на стропильных перекладинах, располагаться по отношению друг к другу наподобие кирпичной кладки.
Длина гвоздей должна быть в два раза большей, чем ширина досок. Их необходимо забивать ближе к кромкам. Шляпка утапливается в древесине.Для выполнения обрешетки подходит хорошо высушенная древесина без сучков. Для каркаса используют обрезные доски, обрезной брус; для сплошного настила – тес или фанеру. Предварительно перед началом работы деревянный материал необходимо обрабатывать специальными водоотталкивающими составами.
Обрешетка на односкатной крыше
Перед тем, как сделать обрешетку крыши, необходимо учесть некоторые тонкости. Плотность зависит от угла наклона крыши. Чем он больший, тем ячейки в деревянном каркасе меньше. При максимальном наклоне крыши устанавливается сплошная обрешетка.
Сделать обрешетку односкатной кровли следует сплошной. Если кроют крышу жилого дома, желательно чтобы она была двойной.Итак, как сделать основу для крыши? Сборка конструкции для односкатной крыши зависит от того, каким материалом решено крыть крышу. Если для покрытия кровли выбирается мягкие рулонные образцы, применяется такой метод.
Небольшие брусья укладывают вразбежку, образуя ячеистый каркас с зазорами в 50 – 60 см. Поверху крепят вертикально доски. Их укладывают сплошным настилом.Если для покрытия кровли будет использоваться плотный материал, в том числе стальные листы, делается однослойная сплошная обрешетка. Для ее выполнения берутся тес или обрезные тонкие рейки шириной не более 120 мм. Их набивают на стропила горизонтально по отношению к краю кровли.
По верхнему краю в любом случае крыша обшивается двумя планками. Необходимо чтобы они были одинаковыми по длине и ширине.Те, кого заботит вопрос, как сделать обрешетку своими руками, должны знать: обрешетка односкатной крыши – трудная задача. Самостоятельно без посторонней помощи тут правиться очень сложно.
Лучше заказать строительную услугу ИнноваСтрой. Тогда не возникнут неожиданные патовые ситуации в будущем.Для работы используются обычные гвозди. Необходимо учитывать их длину и толщину обрешетки. Если гвозди слишком длинные, их при заколачивании следует немного загибать. Иначе они пробивают деревянный каркас насквозь. После установки кровельного материала при порывах сильного ветра обрешетка будет срываться, разрушать кровельное покрытие.
Самое главное требование к выполняемой обрешетке – ее прочность. Она должна выдерживать вес человека и не прогибаться. Тогда при установке кровли, обрешетка долгие годы будет выдерживать его вес.Важно еще чтобы дерево, которое используется для сколачивания обрешетки, было высокого качества. Брусья или доски с сучками, недостаточно просушенные создают проблемы в дальнейшем. Нарушается прочность всей конструкции, кровельное покрытие со временем может пойти волнами.Важно знать не только, как сделать обрешетку и установку кровельного материала. Необходимо также учитывать все тонкости. Ведь впереди еще хлопоты, связанные с вводом в эксплуатацию частного дома.
Установка обрешетки под шифер
Обрешетка под шифер не обязательно должна быть сплошной. Такой кровельный материал достаточно прочен, и при правильном креплении надежно удерживается, не коробится.
Как правильно сделать обрешетку на крыше под шифер? В данном случае все зависит от размера листов крепкого и надежного материала. Если шифер нестандартных размеров шаг между брусьями определяется, исходя из длины каждого образца. При укладке листов стандартного размера расстояние составляет не более 50 мм.
Чтобы сделать каркас под шифер односкатной крыши, берут брусья или рейки толщиной не более 70 мм. Если деревянный материал будет слишком тонким, пропадет жесткость крепления; если слишком толстым – в дальнейшем под воздействием конденсата бруски могут покорежиться. Ряды шифера в данном случае нарушаться, вздыбятся.Кровельный материал должен крепиться к перекладинам обрешетки по краям и посередине, что обеспечивает максимальное прижимание шифера к конструкции.
При выполнении конструкции под шифер следует придерживаться таких условий:
- Высота карнизного бруса должна быть немного больше, чем у рядовых брусков.
- Высота четных брусьев должна соответствовать сумме высоты рядового бруска и толщины кровельного материала.
- Высота нечетных брусков должна соответствовать высоте рядовых.
Вокруг дымовой трубы необходимо сделать зазор. По краям него прибивают деревянные планки. При установке кровли зазоры между трубой и кровлей закрывают металлическими листами.
Обрешетка под профнастил
Под профнастил предусмотрена особая конструкция. Как правильно сделать? Строительство и материал, используемый для изготовления каркаса, зависит во много от размера и веса покрытия. В зависимости от его класса определяют угол наклона и шаг. Чтобы не мучить себя каждый раз вычислениями, составлена специальная таблица. С ее помощью легко подобрать необходимый материал:
|
Вид профнастила |
Оптимальный наклон кровли в градусах, контр. величина |
Толщина профнастила, мм |
Нормальный шаг |
|
с10 |
≤ 15 |
0,5 |
сплошная |
|
≥15 |
0,5 |
До 30 см |
|
|
с20 |
≤ 15 |
0,5-0,7 |
сплошная |
|
≥15 |
0,5-0,7 |
сплошная |
|
|
с21 |
≤ 15 |
0,5-0,7 |
До 50 см |
|
≥15 |
0,5-0,7 |
До 30 см |
|
|
с44 |
≤ 15 |
0,5-0,7 |
До 65 см |
|
≥15  |
0,5-0,7 |
До 50 см |
|
|
н57 |
≤ 15 |
0,5-0,7 |
До 65 см |
|
≥15 |
0,5-0,7 |
До метра |
|
|
н60 |
≤ 15 |
0,5-0,7 |
До 50 см |
|
≥15 |
0,5-0,7 |
До 65 см |
|
|
н75 |
≤ 15 |
 0,5-0,7 |
До 1,5 метра |
|
≥15 |
0,7-0,9 |
До 2 метров |
|
|
нс35 |
≤ 15 |
0,7-0,9 |
До 50 см |
|
≥15 |
0,7-0,9 |
До метра |
Шаг обрешетки указывается в строительных нормах СНиПе. Так, согласно им:
- он составляет не более 400 мм при минимальном наклоне крыши. В этом случае иногда применяется сплошная обрешетка.
- при шаге до 650 мм наклон крыши является средним;
- при шаге от 1000 мм – при большом уклоне крыши.
Крепление под профнастил может изготавливаться из деревянных материалов или металлических труб. Сечение используемых брусков (металлических труб) должно составлять не менее 50 мм; если используется доска на обрешетку, ее толщина должна соответствовать 50 мм.

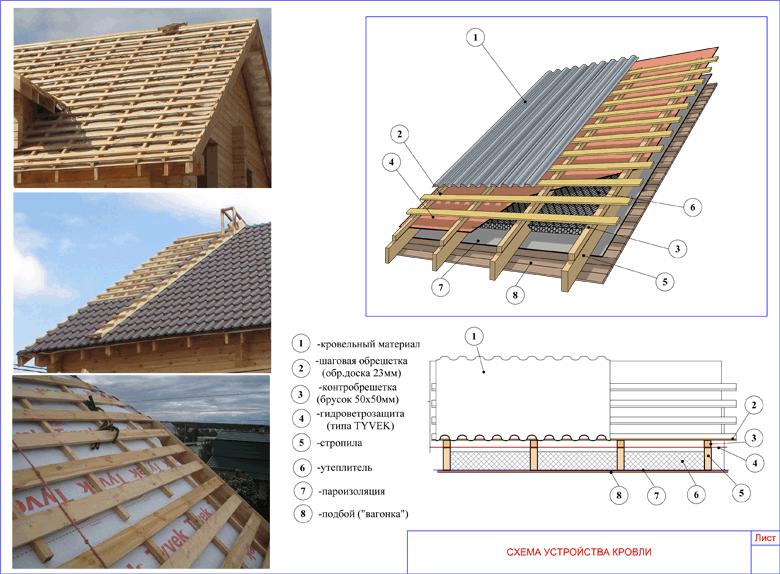

Так как сделать обрешетку под профнастил на крышу? Если в качестве кровли выбран именно профнастил, следует на стропила установить гидроизоляцию. Также необходимо учитывать еще один нюанс – крыша из профнастила должна постоянно вентилироваться.Поэтому прежде чем делать такую конструкцию, на стропила крепится контробрешетка из небольших брусков. Тогда при установке деревянного каркаса, а потом – профнастила образуется между кровлей и гидроизоляционным слоем небольшой зазор, где свободно циркулирует воздух.
Как сделать обрешетку под профнастил? Брусья крепятся перпендикулярно, в одной плоскости с карнизом. Первая планка , которая крепится на уровне карниза, должна быть выше рабочих планок. Тогда листы профнастила максимально прочно «садятся» на каркас и не сдвигаются.Далее рейки крепятся к каркасу контробрешетки на один саморез с направлением вверх. Вокруг вентиляционной шахты, трубы делаются зазоры. У конька, вплотную, крепят финишную рейку.Деревянные брусья между собой и с частями контробрешетки соединяются при помощи стальных скоб или саморезов.

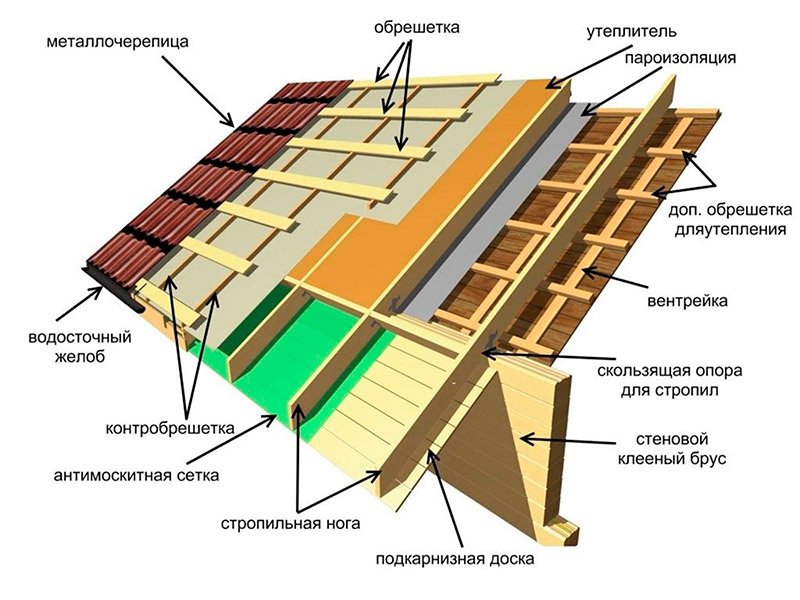

Обрешетка под металлочерепицу
А как сделать обрешетку под металлочерепицу на крышу? Прежде чем приступать к работе, следует разобраться с материалом. Ведь ширина шага зависит от длины волны. Существует три основных марки металлочерепицы, имеющих длину волны равную 300, 350 и 400 мм.Зная размер длины и учитывая, что шаг считается от середины планки, нетрудно рассчитать количество необходимого материала.
Под металлочерепицу применяется в основном ячеистая структура. Для изготовления каркаса применяются брусья высотой 50 мм. Если обрешетка делается сплошная, используют деревянную доску шириной 220 мм.Как правильно подготовить крышу под металлочерепицу? Монтаж обрешетки начинают от карниза. При работе нужно постоянно проверять уровнем горизонтальность плоскостей.
Первая планка должна быть немного выше последующих рабочих планок. Перед тем как ее крепить, следует приложить лист металлочерепицы, чтобы примерно определить, где будет края ската кровли. Это необходимо для того, чтобы во время дождя вода сбегала вниз точно в водосточный желоб. Тогда влага не будет затекать под крышу.
Для более надежной фиксации нижнего края металлочерепицы вторая планка набивается немного ближе к первой. Далее планки крепятся согласно высчитанному шагу. Возле конька, независимо от оставшегося расстояния, набивается верхняя планка. В местах, где на крыше расположены выступающие элементы, применяется сплошной тип. Размер составляет 120 – 200 мм. По краям, где располагаются проемы между трубами, вентиляционной шахтой и крышей устанавливаются деревянные рейки.
При установке следует учитывать, что между ее каркасом и гидроизоляцией должно оставаться свободное пространство. Чтобы оно было оптимальным, под решетчатую конструкцию в некоторых случаях набивается деревянный каркас из небольших брусьев.Теперь вы знаете, как сделать обрешетку на крышу. Но наилучшее решение заказать строительство котеджа. Тогда не придется возиться с крышей. К вашим услугам будет полноценный полностью отстроенный дом.
Как рассчитать обрешетку на крышу?
Обрешетка — это деревянная конструкция, укладываемая поверх стропильной системы крыши, которая служит основой для крепления кровельного материала. Расчет обрешетки крыши включает в себя определение не только количества необходимого материала, но и расстояния между лагами.
Для расчета обрешетки на крышу необходимо выполнить следующие шаги:
-
Измерьте длину и ширину крыши, чтобы определить площадь крыши.
-
Определите необходимое расстояние между лагами. Обычно это расстояние составляет от 30 до 60 см в зависимости от материала кровли. Чем тяжелее материал кровли, тем меньше должно быть расстояние между лагами.
-
Рассчитайте количество лаг, необходимых для покрытия площади крыши. Для этого разделите площадь крыши на площадь, которую может покрыть один лаг.
-
Рассчитайте необходимое количество досок для обрешетки, учитывая, что каждый лаг будет иметь две доски — одну на верху и одну на низу.
-
Определите общую длину всех лаг, учитывая, что длина каждого лага будет равна ширине крыши.
-
Рассчитайте необходимое количество крепежных элементов, таких как гвозди или винты, для крепления лаг к стропильной системе.
Обратите внимание, что точный расчет обрешетки на крышу может зависеть от различных факторов, включая географический регион, климатические условия, наклон крыши и материал кровли. Поэтому перед расчетом обрешетки на крышу лучше всего проконсультироваться с опытным специалистом в этой области.
