Изготовление откатных ворот собственными руками — руководство по материалам и монтажу, а также чертёж
10 февраля 2020
Отправим материал на почту
- Преимущества и недостатки откатных ворот
- Проем для откатных ворот
- Фундамент под ворота
- Изготовление несущей рамы откатных ворот
- Монтаж ворот
- Заключение

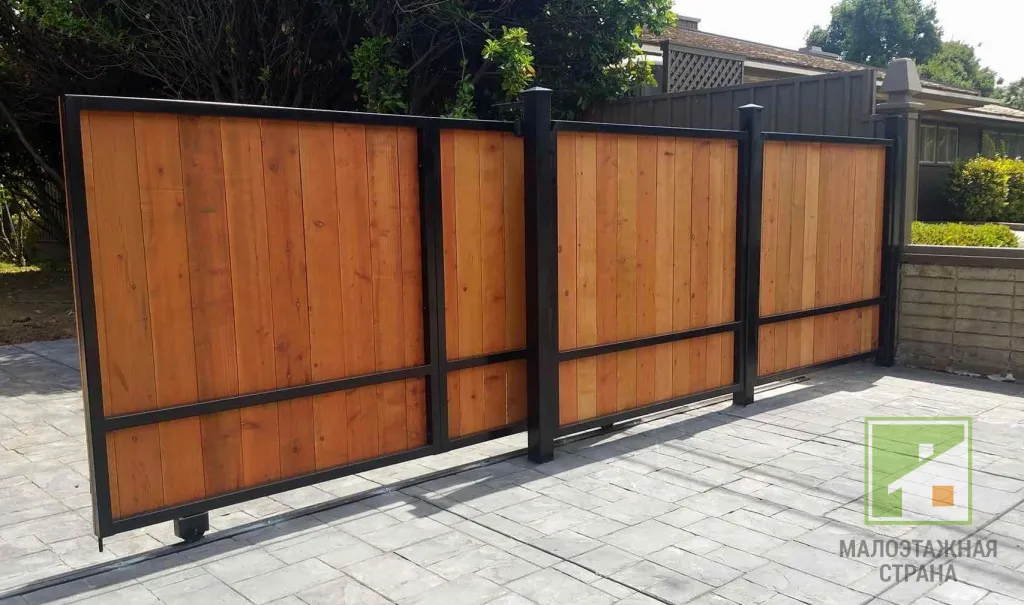

В данной статье мы рассмотрим процесс создания откатных ворот своими руками. Здесь вы найдете информацию о технологии изготовления таких конструкций, а также узнаете о некоторых тонкостях и хитростях, соблюдение которых играет важную роль в качестве создаваемого изделия.
Преимущества и недостатки откатных ворот
Перед тем как непосредственно перейти к разбору темы: как самому сделать откатные ворота, необходимо обозначить плюсы и минусы этой конструкции.
Преимущества:
- простота открывания, не требующая больших усилий;
- разумная себестоимость изделия;
- легко поддается автоматизации;
- нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.
Недостатки:
- для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
- для отката потребуется место;
- под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.
Что касается участка для отката, то его длина рассчитывается по следующей формуле:
L = H x 1,4,
где L – длина ворот, H – ширина воротного проема в свету.

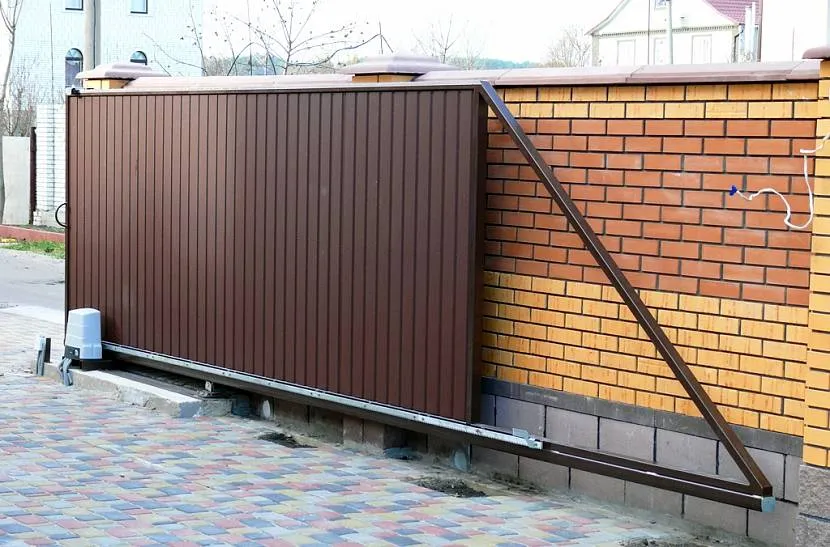

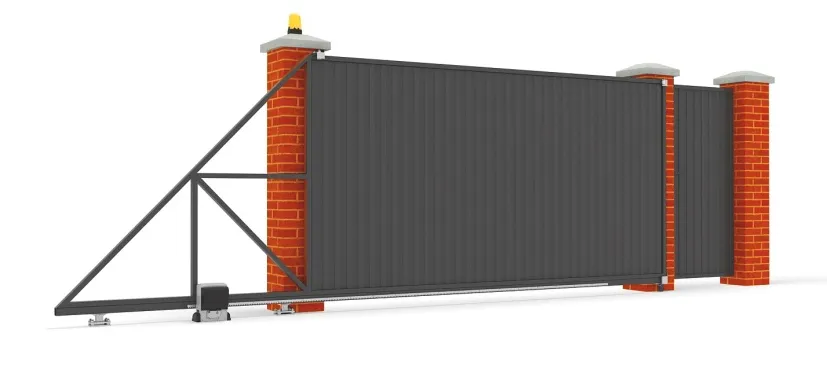

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.
Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.
И еще несколько тонких моментов, касающихся хвостовика:
- если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
- при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.
Проем для откатных ворот
Начнем с того, что обычно проем ограничивается двумя столбами, собранными из кирпича. Для откатных ворот потребуется в них вставить закладные размерами 60х60 мм в количество трех штук на каждый столб. Закладные должны располагаться на вертикальной плоскости тумб, расположенных в сторону двора. На них впоследствии будут крепиться нащельники. Оптимально, если в столбы установить стальную трубу, к которой закладные будут привариваться.
Требования к кирпичным столбам:
- они должны быть собраны вертикально;
- высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
- собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.
Внимание! Если столбы представляют собой один из видов металлопрофиля, то закладные в них не требуются. Нащельники будут привариваться к стойкам.
Фундамент под ворота

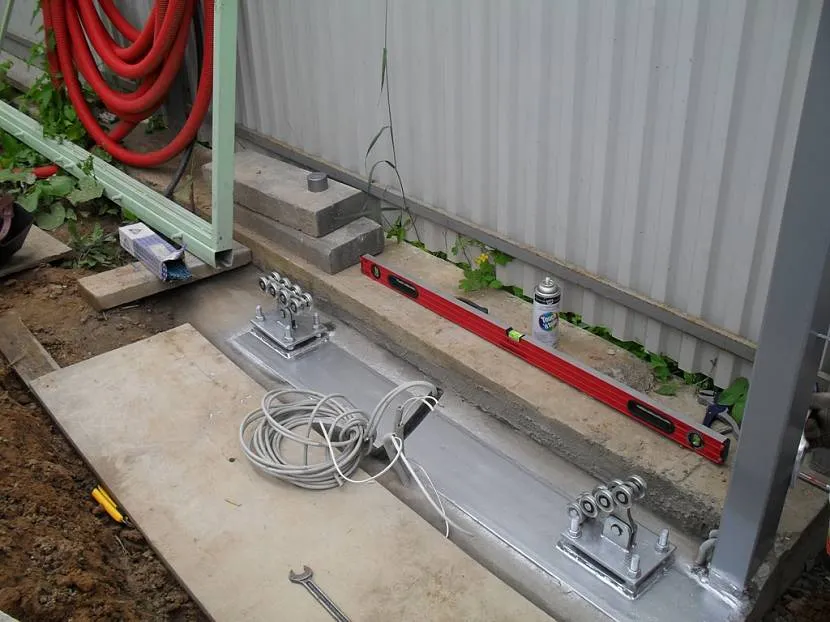

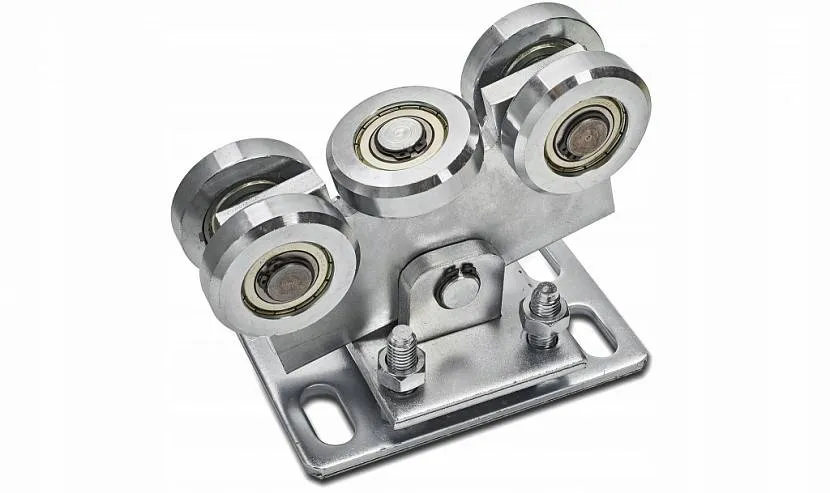

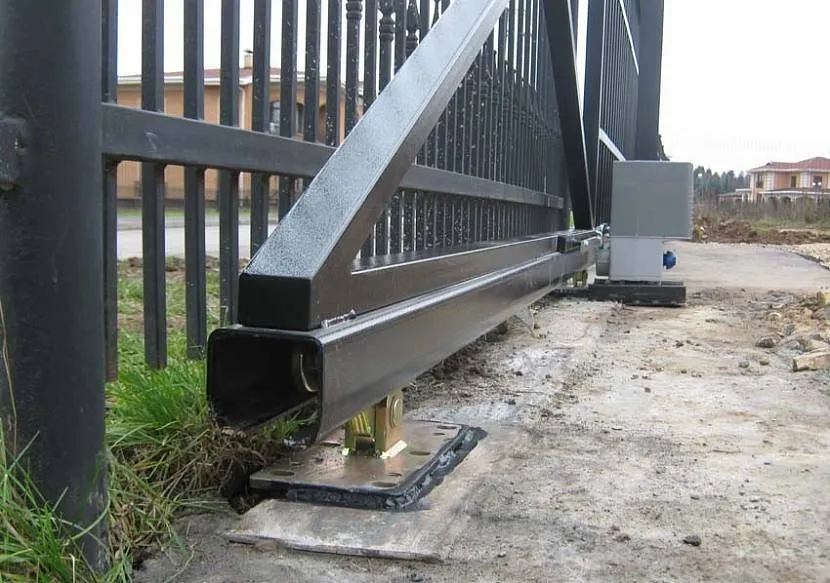

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

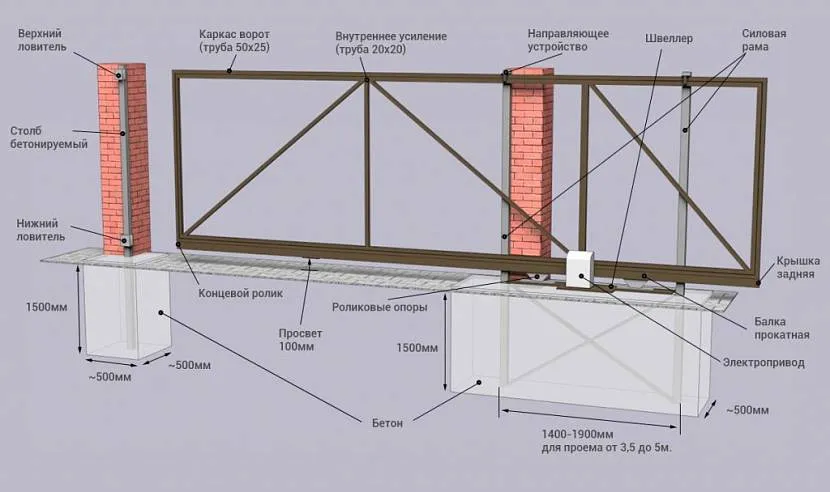

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.
Его размеры:
- длина – половина ширины воротного проема;
- глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
- ширина 40-50 см.
Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.
В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.
Далее проводятся следующие операции:
- устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
- швеллер выравнивают строго по горизонтали;
- рельс должен прижиматься к столбу;

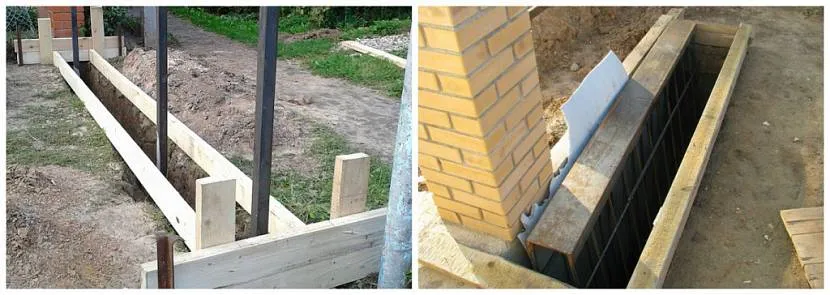

- при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
- проводится заливка траншеи бетонным раствором;
- через неделю опалубка снимается, через другую фундамент можно нагружать.
Изготовление несущей рамы откатных ворот
Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки.

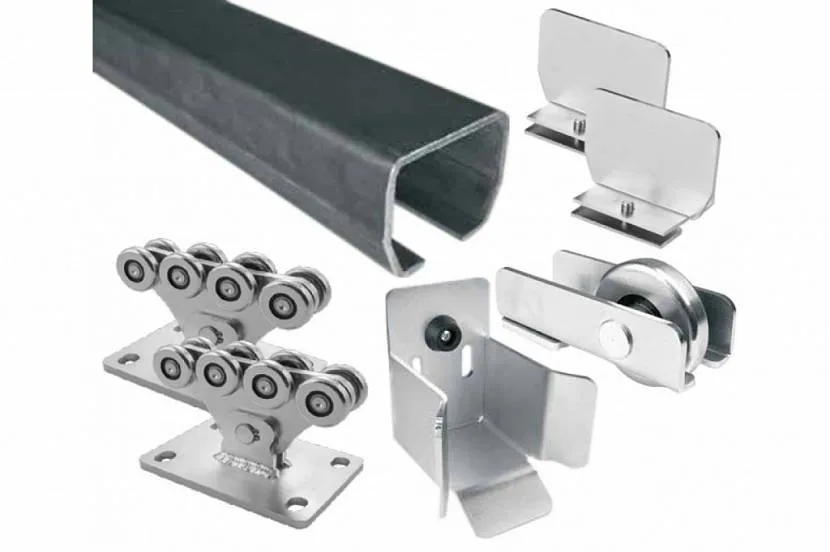

Обратите внимание, что комплектующие для сборки можно закупать отдельно или готовыми наборами. Например, примеры таких готовых комплектов для сборки откатных ворот можно найти у производителя ворот и комплектующих «АЛЮТЕХ»
В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.
Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.
Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.

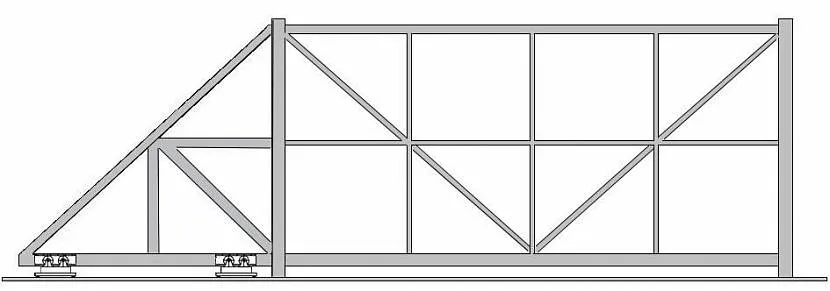

Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества. Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема. Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.
Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.
Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:
- все углы конструкции должны быть прямыми;
- само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
- швы делаются сплошными.
Внешняя рама готова, можно вваривать внутренний каркас из трубы 40х20 мм. Он усилит конструкцию откатных ворот, увеличит ее жесткость и станет основой для отделки. Здесь есть они момент, который надо принять во внимание.

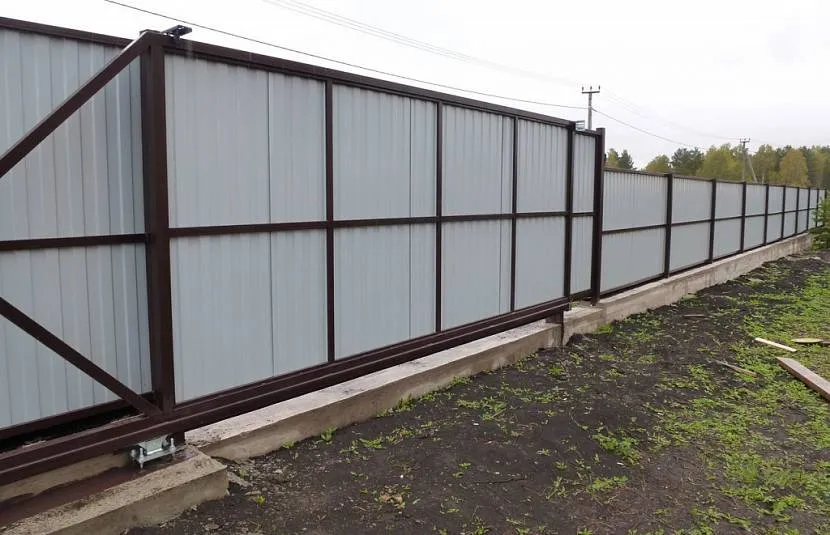

Если для отделки выбран профнастил, то промежуточные вертикальные элементы должны устанавливаться через промежутки, равные ширине профилированного листа. То есть стыковаться панели профнастила должны на промежуточных стойках. Если один из листов полностью не помещается, то его болгаркой подрезают под требуемый размер.
Если ворота будут обшиваться с одной стороны, то внутренний каркас надо сместить внутрь, то есть в сторону двора. Величина смещения – толщина отделочного материала, к примеру, высота волны профнастила, или толщина досок.

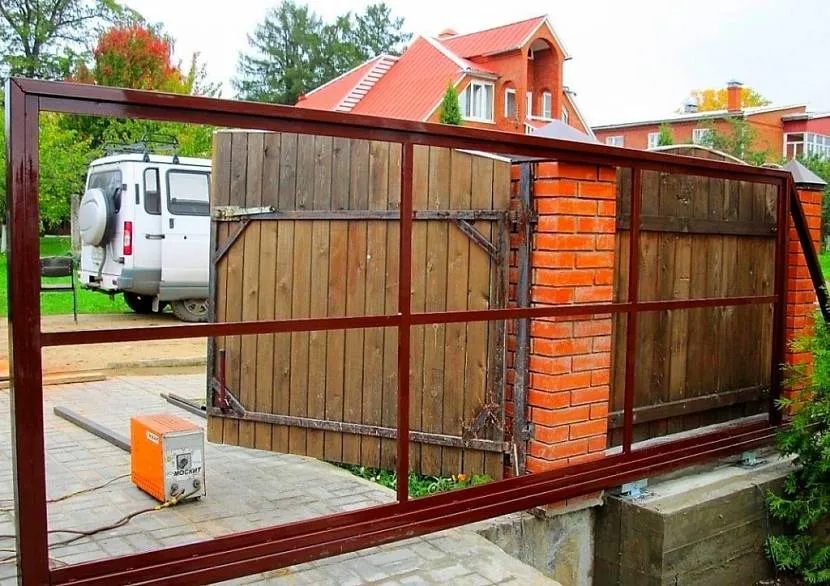

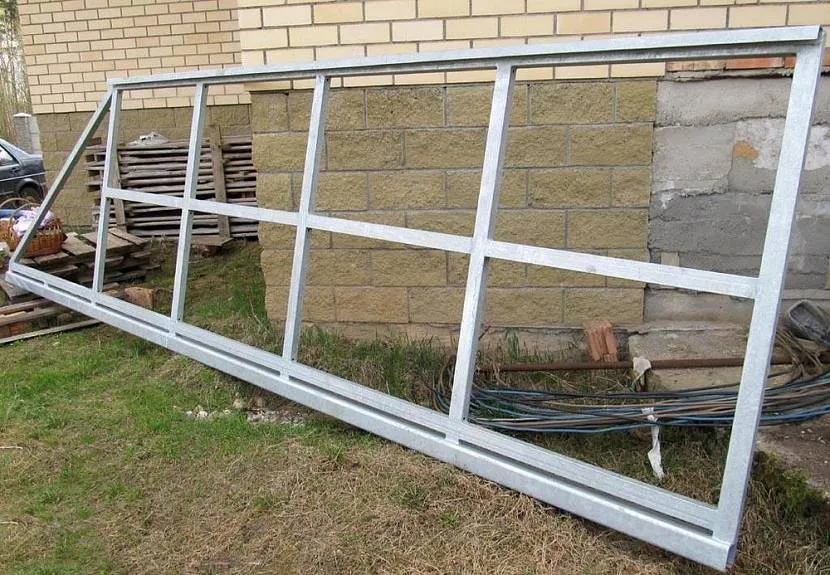

Размеры элементов внутреннего каркаса определяются методом замера рулеткой внутренних плоскостей каркаса внешнего. Ничего рассчитывать не надо. Просто отмерили, перенесли величину на профильную трубу 40х20 мм, отрезали болгаркой. Установили на внутреннюю плоскость наружного каркаса и приварили к нему точечным швом. Конечный результат хорошо виден на фото ниже.
Итак, рама ворот готова, остается приварить к нижнему несущему элементу, по всей его длине, направляющую, которая входит в комплектацию фурнитуры для откатных ворот. Рекомендуется это делать, используя струбцины, чтобы направляющий элемент не повело во время крепления.
Внимание! Внутренний каркас и направляющую надо приваривать к внешнему каркасу в шахматном порядке короткими проварками, а не сплошным швом. Это один из важных нюансов процесса, как сделать выдвижные ворота. Неправильный подход к этой операции приведет к тому, что внешний каркас «поведет».
Следующие операции:
- зачистка швов;
- грунтовка рамы;
- ее покраска.
И последнее – монтаж отделочного материала. В независимости от того, что было выбрано, элементы обшивки крепят к внутреннему каркасу саморезами по металлу. У них на конце не винт, а бур, с помощью которого крепежное изделие легко может само просверлить сталь толщиною до 3 мм. А у профильной трубы как раз такая максимальная толщина металла. При этом крепежи должны вкручиваться перпендикулярно к монтажной поверхности.
В принципе, ответ на вопрос, как сделать откатные ворота своими руками, дан. Чертежи, которые есть в свободном доступе в интернете, могут и не пригодиться. Слишком проста их конструкция.
В видео показано, как собирается рама отдвижных ворот:
На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью. Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи. Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.
Заключение
Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.
Дополнительно
Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «АЛЮТЕХ» за помощь в создании материала.
Группа компаний «АЛЮТЕХ» — ведущий производитель алюминиевых профильных систем на территории СНГ, и один из лидеров рынка роллетных систем. и секционных ворот в Западной и Восточной Европе.
Отправим материал на почту
Какой длины должен быть противовес на откатных воротах?
Длина противовеса на откатных воротах зависит от нескольких факторов, таких как вес ворот, ширина входа и скорость открытия и закрытия ворот. Обычно длина противовеса на откатных воротах составляет от 1/3 до 1/2 длины ворот, однако точные размеры должны быть рассчитаны производителем ворот или специалистом по монтажу ворот.
Противовесы на откатных воротах выполняют важную функцию, которая заключается в балансировании веса ворот и обеспечении плавного движения при открытии и закрытии. Если противовесы выбраны неправильно, ворота могут быть трудными в использовании, или могут быстро выйти из строя.
Поэтому, для правильного выбора длины противовеса на откатных воротах, рекомендуется обращаться к производителю ворот или к специалисту по монтажу ворот, который произведет расчеты и рассчитает необходимую длину противовеса в соответствии с конкретными характеристиками ворот.
