Изготовление отмостки вокруг дома своими руками — шаги и чертежи

• Конструкция отмостки
• Материалы для покрытия верхнего слоя
• Устройство бетонной отмостки своими руками
  • Марка бетона и его заливка в опалубку
  • Отмостка из тротуарной плитки
  • Отмостка из брусчатки
  • Мягкая отмостка
• Устройство утепленной системы
• Эксплуатация и ремонт отмостки

Кроме того, она также применяется в роли удобного пешеходного перехода и украшательного элемента при оформлении окружающей дом территории. Применение плотных или насыпных утеплителей при создании отмостки помогает защитить фундамент от низких температур и уменьшить потери тепла через облицовочные структуры. Если интересует, как это отмостка создается, то можно обратить внимание на соответствующие чертежи.

Достаточно простое устройство такого защитного покрытия решает одновременно несколько важных задач, связанных с защитой и благоустройством, не требуя больших финансовых вложений. При этом сделать его можно самостоятельно, не приглашая для этого специалистов-строителей.

Устройство отмостки вокруг дома делают сразу после завершения отделки наружных стен здания, но до начала отделки цокольной части. Это связано с необходимостью перекрыть компенсационный шов между стеной и покрытием дорожки от попадания дождевой воды за счет нависания над ним выступающей поверхности цоколя.

Для свайных, глубоких столбчатых и винтовых фундаментов наличие отмостки обязательным не является, но ее часто делают в качестве элемента благоустройства территории и как удобную пешеходную дорожку.

Конструкция отмостки

Защитное покрытие необходимо делать по всему периметру дома, поскольку необходимо обеспечить защиту всего фундаментного массива. Основные требования о том, как правильно сделать отмостку вокруг дома своими руками, изложены в СНиП 2.02.01-83, где сказано, что на нормальных грунтах ее ширина должна быть не менее 600 мм, а на просадочных — не менее метра. В общем случае ширина покрытия должна выходить не менее чем на 200 мм за выступающий срез кровли. Максимальная ширина не регламентируется.

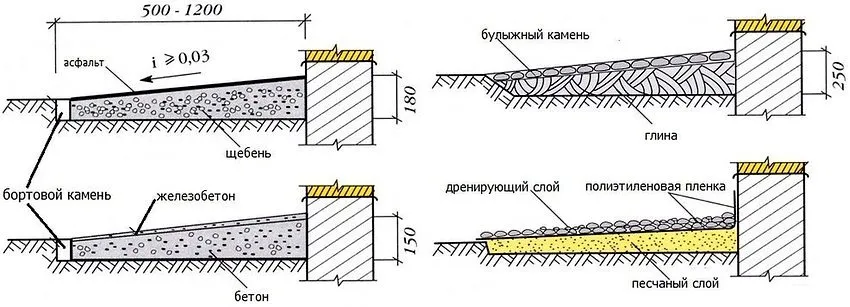

Общий чертеж отмостки.

Твердое покрытие должно быть уложено на плотное основание толщиной не менее 15 см. Уклон отмостки от здания — не менее 0,03%, с превышением нижней бровки над планировочной отметкой более 5 см. Отвод ливневых вод должен осуществляться в ливневую канализацию или лотки.

Качественно выполненная утепленная отмостка должна состоять из трех основных слоев:

• поверхностного водонепроницаемого;
• подстилающего из гравия или смеси щебня с песком;
• утепляющего из пенополистирола.

В качестве дополнительного слоя может быть использован геотекстиль, который будет достаточно надежной гидроизоляцией от поднимающихся весной грунтовых вод, а так же предотвратит возможное прорастание сорных растений.

Материалы для покрытия верхнего слоя

Материалы, применяемые для верхнего слоя при устройстве отмостки, достаточно разнообразны и имеют свои отличительные особенности. Самым простым и недорогим является обыкновенная глина. С ее помощью можно создать достаточно надежный гидрозамок. Такая защита часто встречается в сельской местности. Однако современные застройщики уже давно отказались от столь примитивных материалов и используют более эффективные технологии.

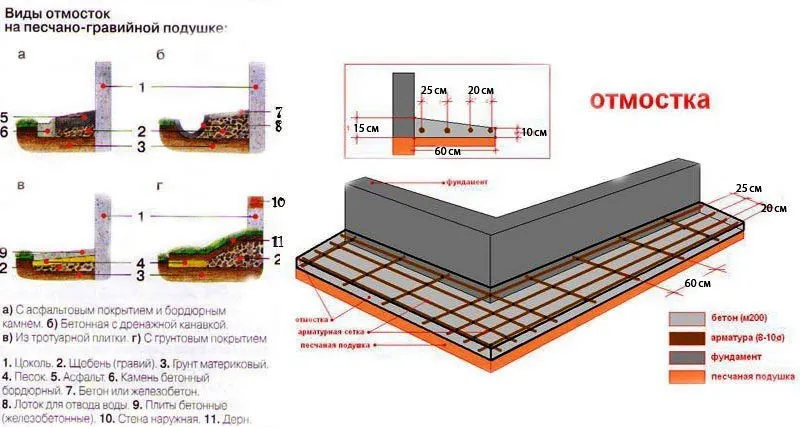

Варианты.

Самый распространенный вариант то, как сделать отмостку, — устройство бетонного покрытия. Его можно просто и быстро смонтировать самостоятельно, не вкладывая больших финансовых средств. При этом бетон отличается высокой прочностью и долговечностью, а также допускает в дальнейшем его покрытие тротуарной плиткой для улучшения внешнего вида.

Отделка отмостки тротуарной плиткой производится на цементно-песчаную смесь или раствор. Чаще всего ее применяют для создания единого цветового ансамбля с отделкой здания или его декоративных элементов. Она также легко укладывается и достаточно долговечна.

Брусчатка может быть уложена на утрамбованную песчаную подушку. Она имеет красивый внешний вид, но дороже плитки и несколько сложнее в укладке. При использовании брусчатки необходимо обеспечить качественную заделку швов для полной герметизации верхнего слоя.

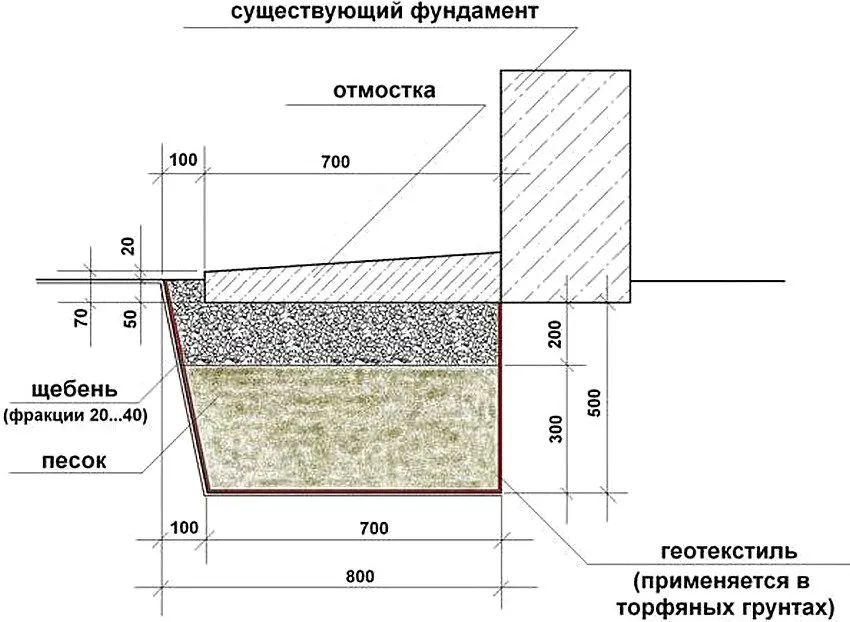

Схема бетонной отмостки в разрезе.

Устройство отмостки из природного камня выглядит очень красиво и прослужит без ремонта долгие годы. Однако высокая стоимость материала снижает возможность его широкого применения.

Асфальт из-за неприятного запаха в жаркую погоду используют редко. Кроме того, такой самодельный материал не отличается высокой прочностью, а покупка заводского обходится куда дороже устройства бетонной стяжки.

По внешнему периметру отмостки рекомендуется укладка керамических или асбестоцементных лотков для организованного отвода воды из зоны расположения здания. Так же очень важную роль играет правильно выполненная водосточная система.

Устройство бетонной отмостки своими руками

Для устройства защитного покрытия из бетона вам потребуются следующие материалы:

• цемент марки ПЦ400 или ПЦ500;
• речной или мытый песок;
• гравий или щебень фракции до 40 мм;
• плиты утеплителя из пенополистирола;
• доска и битум для ее обработки от гниения;
• арматурную сетку с ячейкой 100х100 мм;
• глина или геотекстиль.

Из инструмента и строительного инвентаря нужно приготовить:

• бетономешалку;
• виброплиту или ручную трамбовку;
• штыковую и совковую лопаты;
• широкую бадью для бетона;
• строительный уровень;
• штукатурное правило;
• мастерок каменщика;
• ножовку и молоток.

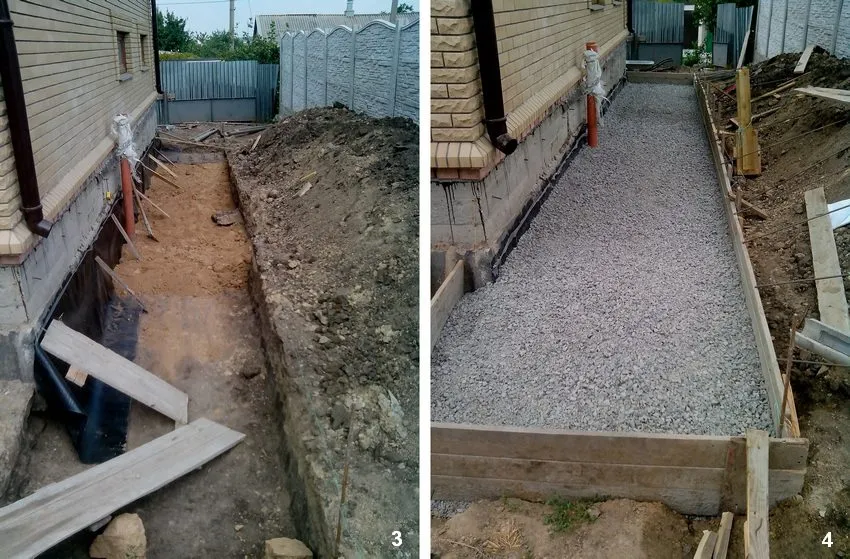

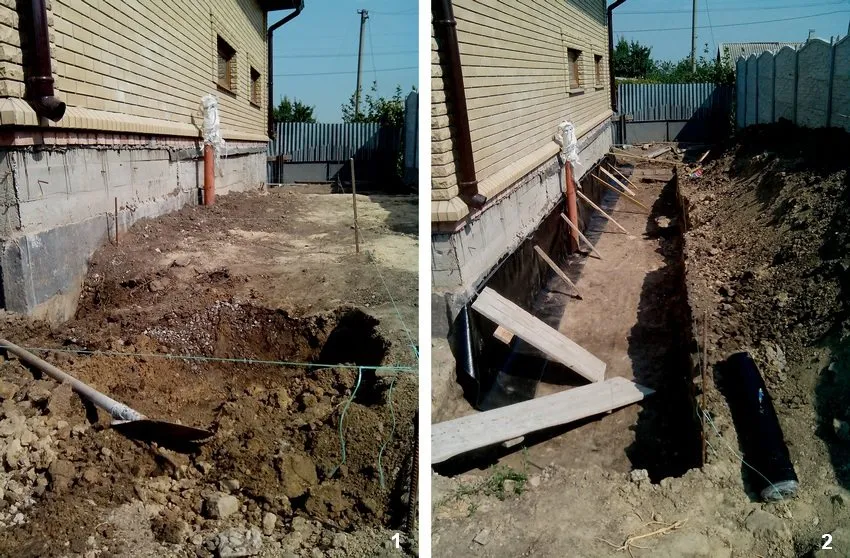

Работа начинается с разметки будущего покрытия. О ее размерах было сказано выше. После окончательной разметки на ширину дорожки верхний слой грунта должен быть снят на глубину 25-30 см, а дно утрамбовано.

Далее нужно расстелить по дну траншеи геотекстильное полотно или устроить гидрозамок толщиной 5-7 см из утрамбованной глины. На геотекстиль или глину насыпать слой песка 4-5 см и тоже утрамбовать. Песок нужен для того, чтобы острые края щебня не повредили целостность гидроизолирующего слоя.

Теперь из досок или другого листового материала нужно собрать и установить съемную опалубку по краю траншеи. Ее высота должна быть на 5 см выше планировочной отметки прилегающей территории. После этого следует засыпать и утрамбовать слой щебня с гравием толщиной 7-8 см и немного присыпать его песком. Этот слой песка нужен для того, чтобы при заливке бетонной смеси цементный раствор не уходил в пустоты, оставшиеся между камнями.

При устройстве бетонного покрытия необходимо предусмотреть устройство деформационных швов шириной 1-2 см. Они будут компенсировать тепловое расширение бетонного слоя в жаркую погоду и предупредят его возможный разрыв при сильном охлаждении. Для этого вдоль стены дома по всему периметру цоколя при помощи битума нужно приклеить слой рубероида или гидроизола толщиной 1-2 см. Вместо рулонных материалов можно использовать пористый жгут из вспененного полиэтилена.

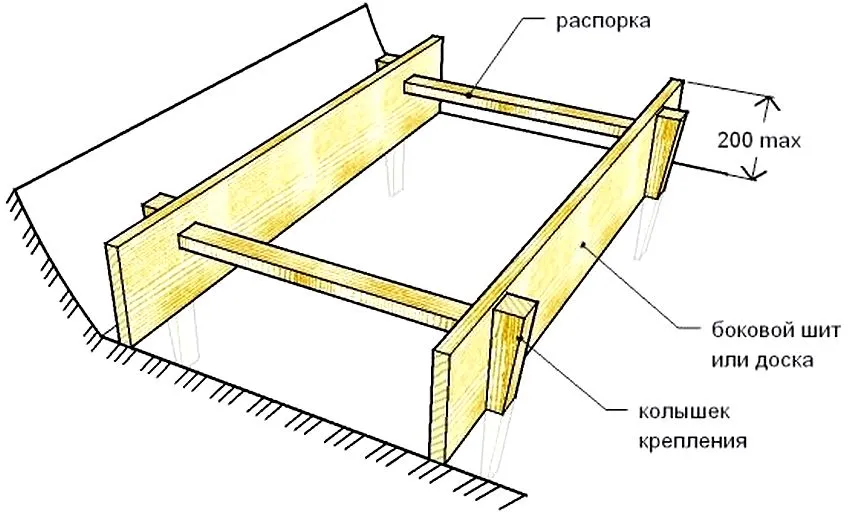

Чертеж опалубки.

Кроме этого, через каждые 2-3 метра, а так же на всех углах здания поперек отмостки, следует установить на ребро отрезки досок толщиной 2-3 см, которые после заливки бетона будут обеспечивать компенсацию возможных расширений.

Перед установкой древесину необходимо обработать битумным составом для защиты от влаги и гниения. Устанавливать поперечные компенсационные рейки нужно таким образом, чтобы их верхний край соответствовал будущей бетонной поверхности.

Марка бетона и его заливка в опалубку

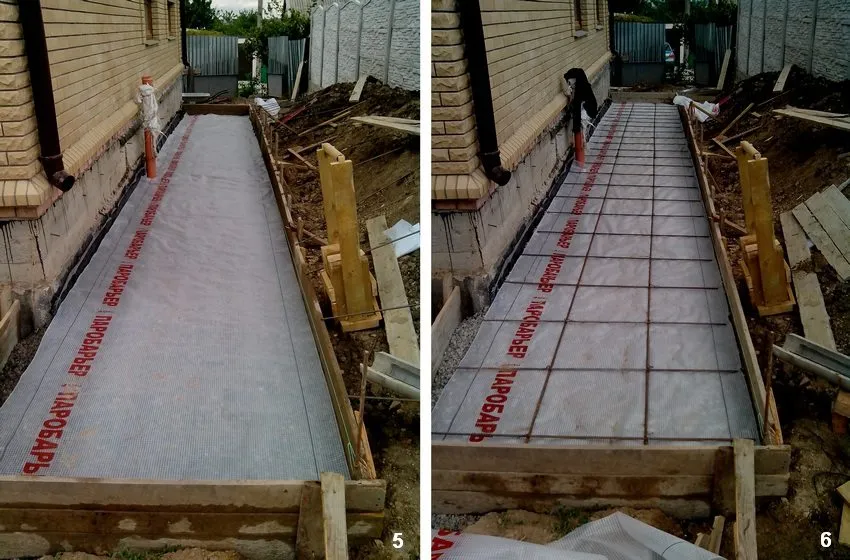

Для увеличения прочности бетонного слоя его рекомендуется армировать металлической сеткой с размером ячейки 10х10 см. Если у вас есть старый пруток или проволока диаметром 5-8 мм, то можно использовать этот материал, однако все отдельные элементы должны быть связаны между собой.

После того, как опалубка установлена, арматурная сетка уложена, а насыпные слои утрамбованы, можно приступать к приготовлению бетонной смеси и ее заливке. Прочное и долговечное покрытие позволяет получить использование бетона марок М200-250.

Его можно купить готовым с доставкой на объект или изготовить самостоятельно, смешав в бетономешалке 1 часть цемента, 2,5 части песка и 4 части гравия. Вода в миксер заливается в последнюю очередь и добавляется постепенно, до получения однородной массы средней густоты.

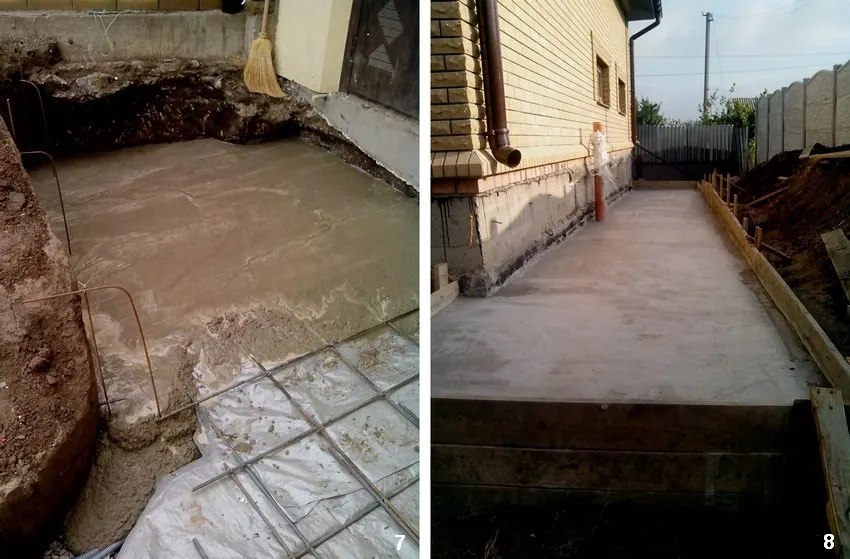

Готовая бетонная смесь укладывается внутрь опалубки поверх арматурной сетки таким образом, чтобы ее край немного возвышался над уровнем земли, а в сторону здания был уклон отмостки не менее 3%, т.е. на 1 метр ширины должно быть 3 см повышения уровня.

Для уплотнения бетона рекомендуется применять вибратор, а при его отсутствии — использовать штыкование. Такая обработка необходима для того, чтобы вытеснить из раствора все пузырьки воздуха и максимально уплотнить смесь.

Выравнивание поверхности следует производить с помощью штукатурного правила и мастерка. Необходимо все время проверять наличие уклона, используя строительный уровень.

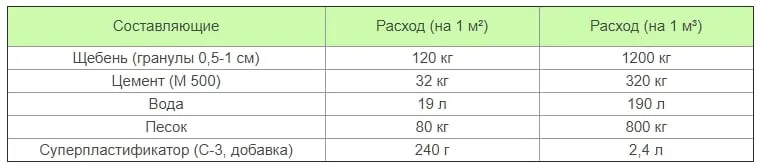

Пропорции бетонной смеси.

Получить более прочную поверхность можно посредством применением железнения. Для этого поверхность еще не схватившегося мокрого бетона нужно посыпать сухим цементом и, при помощи широкого шпателя, втереть его в раствор. Если такая отделка отмостки возле дома происходит за счет просеивания цемента через сито, то втирать его не придется, он и без этого распределиться равномерным слоем.

При жаркой и сухой погоде, залитый бетонный слой рекомендуется накрыть мокрой тканью и периодически поливать водой для обеспечения схватывания, а не высыхания материала. Время первоначального схватывания бетонной смеси составляет 72-96 часов. После этого на него уже можно встать, не повреждая поверхности.

Отмостка из тротуарной плитки

Поскольку покрытие из тротуарной плитки не отличается такой прочностью, как бетонный монолит, то основание под его укладку делается более плотным, имея в качестве нижней основы довольно толстый слой утрамбованной глины, а сверху цементно-песчаная смесь, на которую и укладывается плитка.

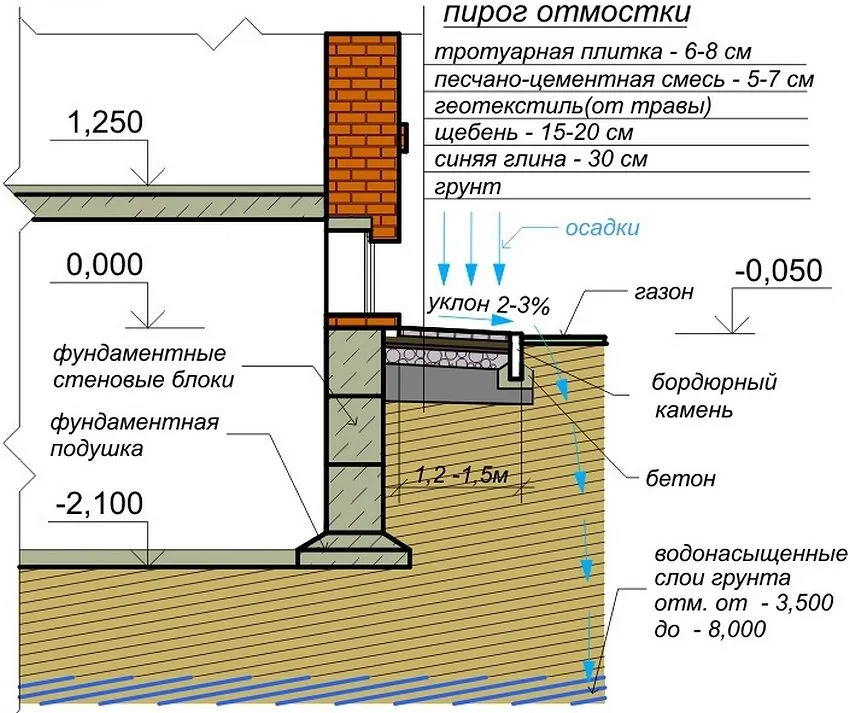

Схема с тротуарной плиткой.

Глубина траншей под изготовление отмостки в этом случае копается глубже, чем для бетонной отмостки. Для того, чтобы засыпанные слои боли более устойчивы, требуется траншея глубиной 40-45 см.

На ее дно укладывается и трамбуется слой глины толщиной 20-30 см, который защитит основу от проникновения поднимающихся весной грунтовых вод. На глиняный слой по краю траншеи выставляется бордюр, верхний край которого не будет превышать уровня укладки плитки по краю отмостки.

После этого насыпается слой щебня или гравия толщиной 10-15 см и хорошо трамбуется. Верхний слой гравия должен быть примерно на уровне земли. На камень расстилается слой геотекстиля, в качестве защиты от прорастания сорных растений, а уже по нему, на слой цементно-песчаной смеси, укладывается тротуарная плитка.

Отмостка из брусчатки

Отличаясь от тротуарной плитки большей толщиной и лучшей устойчивостью, брусчатка может быть уложена просто на плотную подушку из песка. Для этого достаточно выкопать траншею глубиной 15 см, расстелить на дне геотекстиль, установить бордюр и засыпать слой песка, немного не доходящий до верха траншеи. После этого нужно произвести укладку брусчатки, при необходимости подсыпая песок.

Для обеспечения герметичности верхнего слоя все швы между камнями должны быть тщательно заделаны цементно-песчаной смесью или цементным раствором. Бордюр не должен выходить за верхний уровень покрытия.

Мягкая отмостка

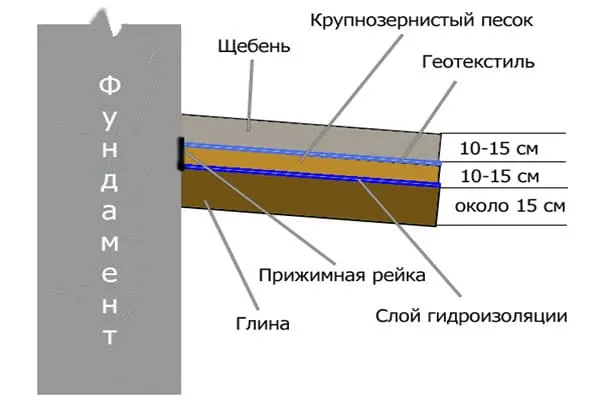

Вариант со щебнем.

К мягким видам покрытий относится отмостка из щебня и другие многослойные покрытия, имеющие в качестве верхнего слоя булыжник, гравий, гальку и другие насыпные материалы, под которыми находится слой глины или песка, покрытого полиэтиленовой пленкой. Это самый недорогой вид покрытия и делается он очень просто, но служит такая отмостка из щебня не более 5 лет. После этого необходимо решать вопрос защиты фундамента снова.

Очень важным моментом при устройстве мягкой конструкции — наличие уклона гидроизоляционного слоя из полиэтилена или глины. Это необходимо потому, что в данной системе вода удаляется не поверхностным покрытием, которое ее пропускает, а гидроизоляционным слоем.

Устройство утепленной системы

Утепленная отмостка защищает строительные конструкции фундамента от воздействий низких температур и значительно уменьшает потери тепла из здания. В качестве утеплителя должен использоваться материал достаточной плотности, прочности, гидрофобный и не подверженный гниению. Наилучшим образом этим условиям отвечают пенопласт и пенополистирол.

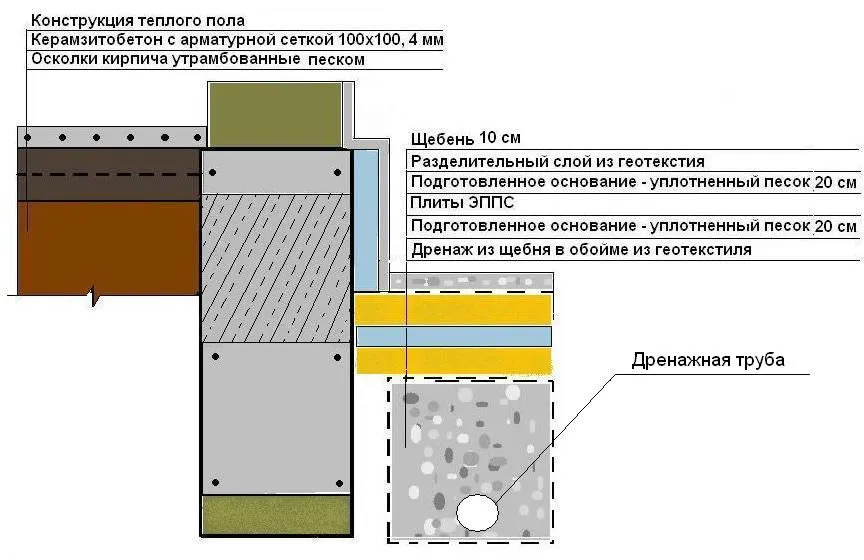

Фото правильно утепленной отмостки дома.

Процесс утепления состоит из трех этапов, которые входят в общий состав работ по устройству отмостки вокруг здания. Сначала на тонкую песчаную подушку или утрамбованную глину выстилается слой гидроизоляции в виде рубероида или гидроизола с заведением части материала на боковые стенки.

Потом утепляется вертикальная цокольная стена путем закрепления на ней листов тепловой изоляции. Во время вертикальной установки листов необходимо обеспечить соединение между ними в выступающий паз. В тех случаях, когда это невозможно, швы должны быть заделаны монтажной пеной.

Горизонтальный слой утеплителя укладывается на нижний слой основания из глины или песка. Для уменьшения расходов на покупку материалов, в качестве утеплителя можно использовать первый слой пенопласта, а на него уложить более прочный пенополистирол. При этом необходимо обеспечить, чтобы швы между отдельными листами не совпадали по вертикали.

Дальнейший порядок того, как правильно сделать отмостку, ничем не отличается от того, что было описано выше.

Существует мнение, что утепление такой конструкции можно обеспечить, засыпая в нее вместо щебня слой керамзита. Это мнение не совсем верно. В слое насыпного керамзита остаются воздушные зазоры, в которых через время скопится влага, а теплоизоляционные свойства такого слоя сильно снизятся. Если же использовать керамзитобетон, то необходимая толщина слоя будет очень большой и вся экономия пропадает.

Эксплуатация и ремонт отмостки

На поверхности бетонного покрытия со временем могут образоваться трещины или другие повреждения. Это происходит чаще всего в результате просадки грунта, неправильно подобранной ширине компенсационных швов, применению некачественных материалов и по другим причинам. Ремонт таких повреждений может быть выполнен с использованием смеси битумного праймера, асбеста и песка.

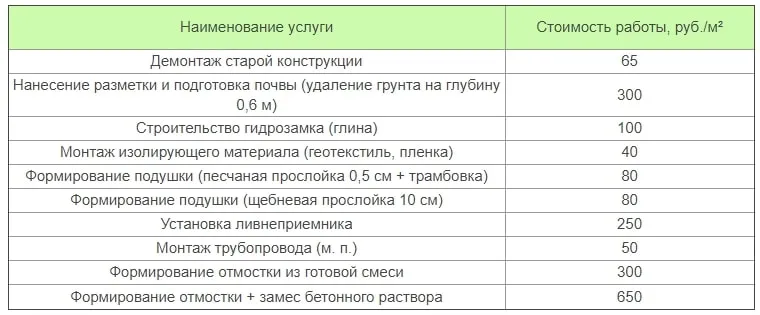

Рыночная стоимость услуг по устройству отмостки.

Первоначально трещина несколько расширяется и очищается при помощи водяной струю от мусора и грязи. Затем необходимо дать ей просохнуть и залить приготовленной смесью.

Слишком большие повреждения должны быть расширены до нужного размера, смочены водой и восстановлены путем заливки нового бетона. При необходимости объем повреждения армируется стальной проволокой или прутком. После твердения бетонной смеси восстановленные места необходимо обработать грунтовкой.
