Изготовление парника типа Бабочка своими руками: особенности, виды, чертежи, размеры и цены.

На некоторых дачных участках имеется ограниченная площадь, что ограничивает возможность создания полноценной теплицы для выращивания рассады или огородных культур. В регионах с непредсказуемыми погодными условиями, не имея укрытия для грядок, дачникам трудно достичь богатого урожая.

• Особенности
  • Когда и для чего подойдут?
• Разновидности, фото
  • По каркасу
    • Дерево
    • Металл
    • Пластик
  • По покрытию
    • Полиэтилен
    • Стекло
    • Сотовый поликарбонат
    • Спанбонд
  • По типу конструкции
  • По размерам
• Как правильно выбрать?
  • Примеры производителей
    • Теплофон
    • Компания Город теплиц
    • Тосненский завод
    • ПКФ ТМКН
    • Сота
• Использование на участках
• Самостоятельное изготовление
  • Инструменты и материалы
  • Чертежи и схемы с размерами
  • Ход работы
• • Отзывы пользователей
• Альтернативные варианты теплиц
• Полезное видео
• Заключение

Особенности

Предназначением парника является защита растений от неблагоприятных факторов внешней среды.

Это небольшое помещение без отопления, которое может быть изготовлено в различной форме и из разных материалов. Очень популярной конструкцией считается парник-бабочка.

Его главная особенность — универсальность и мобильность. Модель отлично подходит для участков любой площади.

Парник можно разместить как на небольшом, так и на просторном участке. Конструкция может иметь разные габариты, она очень просто разбирается и переносится на удобное место.

Название изделия напрямую связано с внешним видом. При открытых створках парник напоминает бабочку с поднятыми крыльями. Створки можно открывать полностью или частично. Таким образом, происходит регулировка микроклимата внутри минипомещения, а владелец получает доступ к растениям. Створки могут быть установлены с обеих сторон парника или с одной.

Важно! Для выращивания растений в холодное время года необходимо предусмотреть вариант подогрева с помощью нагревательного кабеля.

Хотя обычная конструкция парника-бабочки не подразумевает наличия обогрева, искусственного освещения и дополнительных приспособлений для обустройства грядок.

Когда и для чего подойдут?

Основное ограничение данной модели — высота выращиваемых культур. Парник не подходит для высокорослых растений. В него вкладывается большое количество грунта, поэтому идеальным вариантом считается выращивание рассады овощных культур или цветов.

Если в одном помещении расположены разные культуры, плохо взаимодействующие друг с другом, их можно разделить перегородкой.

Разновидности, фото

Несмотря на простоту конструкции, она имеет множество разновидностей. Отличия проявляются в определенных характеристиках, набор которых может варьироваться. Это дает возможность подобрать такой парник, который будет отвечать всем требованиям владельца. Рассмотрим, по каким признакам происходит деление.

По каркасу

От типа материала основы зависит срок службы, стоимость, способ обработки. Основными видами сырья для каркаса являются:

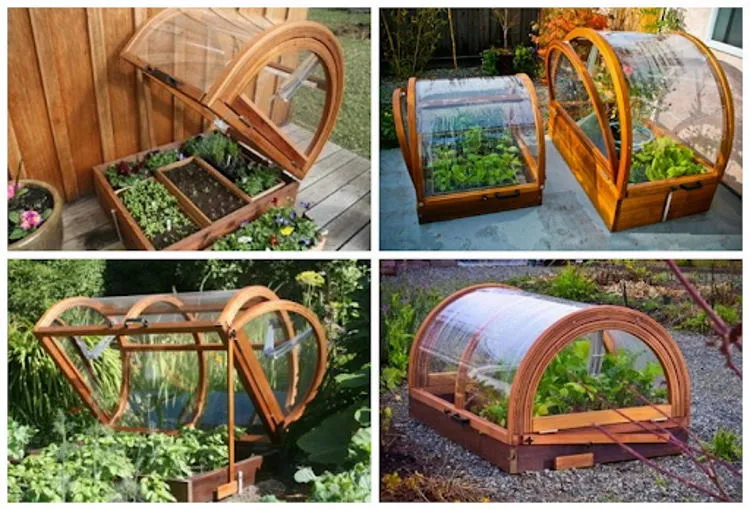

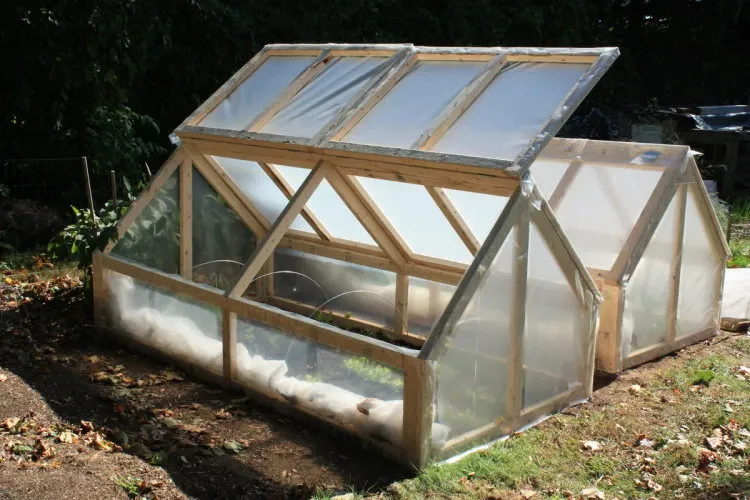

Дерево

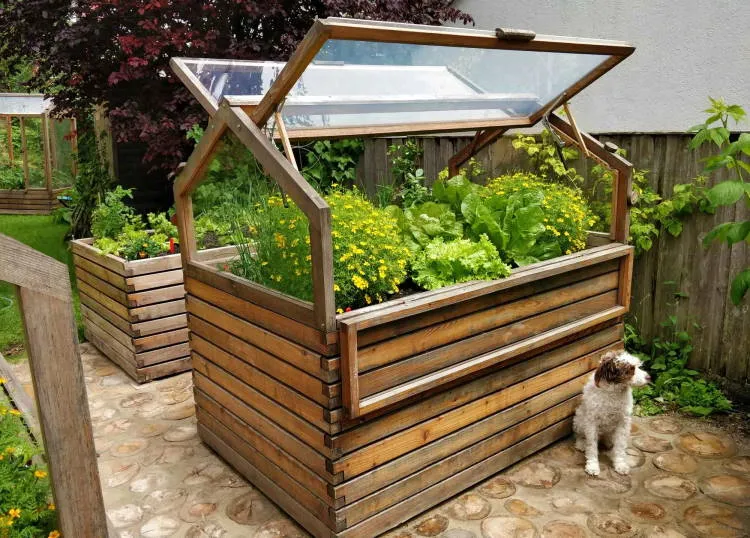

Из древесины изготавливаются бортики и каркасы парника. Это простой в работе, доступный и экологичный материал. Среди минусов — водобоязнь, которая приводит к гниению, необходимость обработки деревянных элементов пропитками от вредителей.

Ещё больше информации о парниках из дерева — тут.

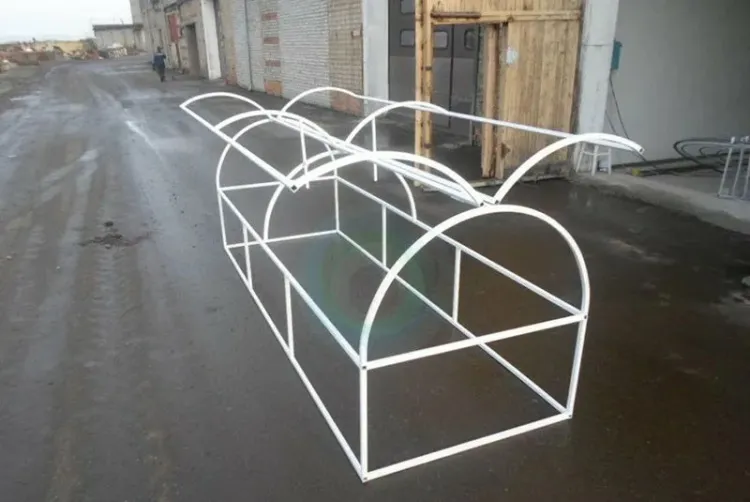

Металл

Среди достоинств материала отмечается надежность, долговечность, прочность. Если каркас изготовлен из металла, то он точно выдержит вес стекла или поликарбоната. Минус — подверженность коррозии и способность ржаветь без дополнительного покрытия.

Также на страницах нашего сайта опубликованы статьи о создании парников из профиля, профильных труб и других видов металла.

Пластик

Современный и очень популярный материал. Отличается высокой стойкостью к влаге, гибкостью, долговечностью. Можно выбрать трубки разного диаметра, длины и с определенным перечнем эксплуатационных характеристик. Минус — уязвимость перед УФ излучением и низкая устойчивость к перепадам температур.

Внимание! Кроме перечисленных свойств, каждый материал отличается ценовыми параметрами.

Дополнительно о мини-теплицах из труб полипропиленовых и ПВХ можно узнать в отдельных статьях.

По покрытию

Ниже представлены самые распространенные виды обшивки.

Полиэтилен

Чаще всего используется в виде пленки. Относится к наиболее распространенному типу покрытия парника-бабочки. Это обусловлено низкой стоимостью пленки, доступностью, разнообразием размерного ряда и показателя прочности, простотой крепления, защитой растений от заморозков до -3°С.

Минус — недолговечность. Пленка сможет качественно прослужить не более двух сезонов. Есть армированная полиэтиленовая пленка. Она демонстрирует более высокие показатели прочности, поэтому прослужит намного дольше.

Стекло

Также вариант доступный и качественный. Преимущества — стоимость + обеспечивает хорошее освещение для растений, выдерживает значительные нагрузки, ремонтозаменяемость. Минусы — хрупкость, сложность в обработке, требовательность к прочности каркаса.

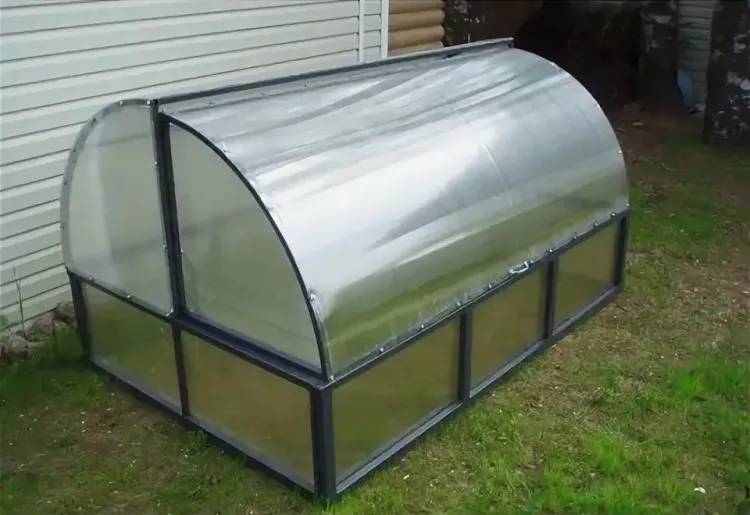

Сотовый поликарбонат

Подобный укрывной материал получил широкое распространение в последнее время. Отличается высокой прочностью, простотой обработки, длительным сроком службы. Хорошо защищает растения от ветра и дождя. Минусом является вес, для поликарбоната нужен прочный каркас.

Спанбонд

Достаточно прочное нетканое полотно. Выдерживает порывы ветра, град, сильный дождь. Служит 4-5 сезонов.

Важно! Выбор материала для парника-бабочки нужно делать с учетом климатических особенностей региона.

По типу конструкции

Основные конструктивные различия касаются формы крыльев «бабочки». Они бывают:

1. Плоские. Такой вид изготавливается из любого материала.
2. Арочные. В этом случае поднимающиеся створки нельзя выполнить из стекла.

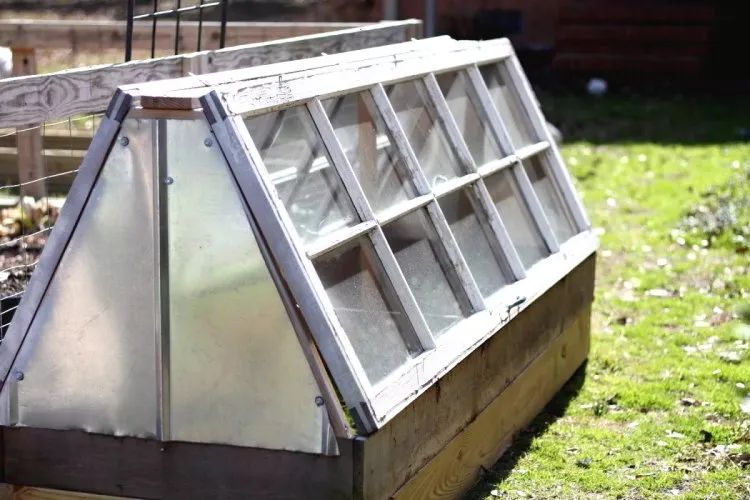

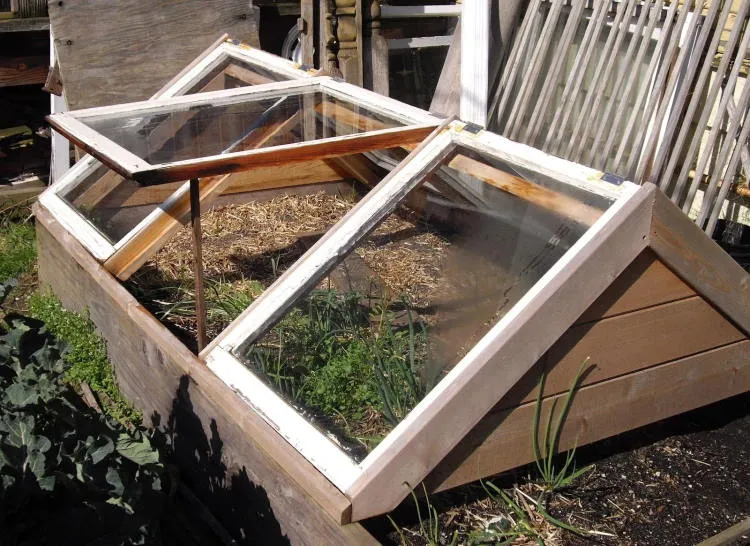

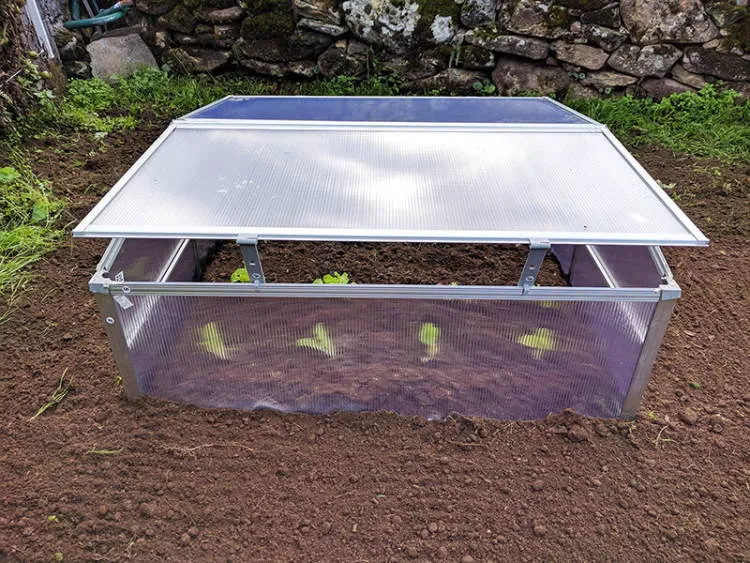

Плоская конструкция крыльев:

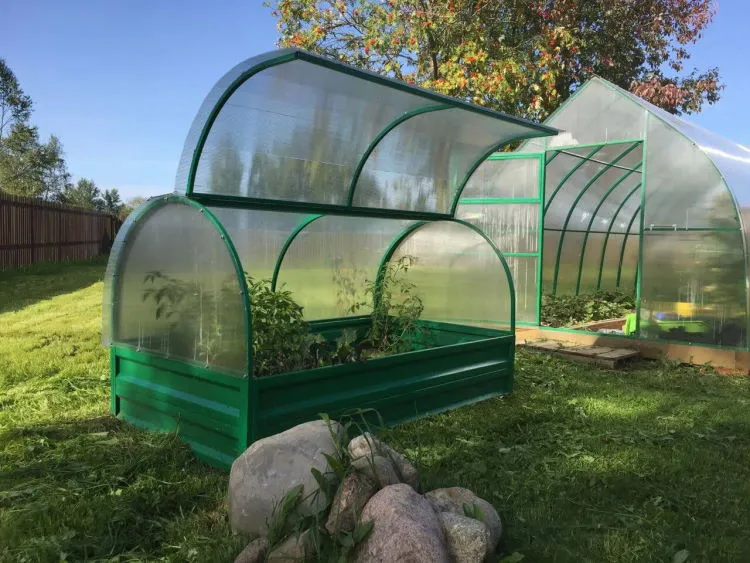

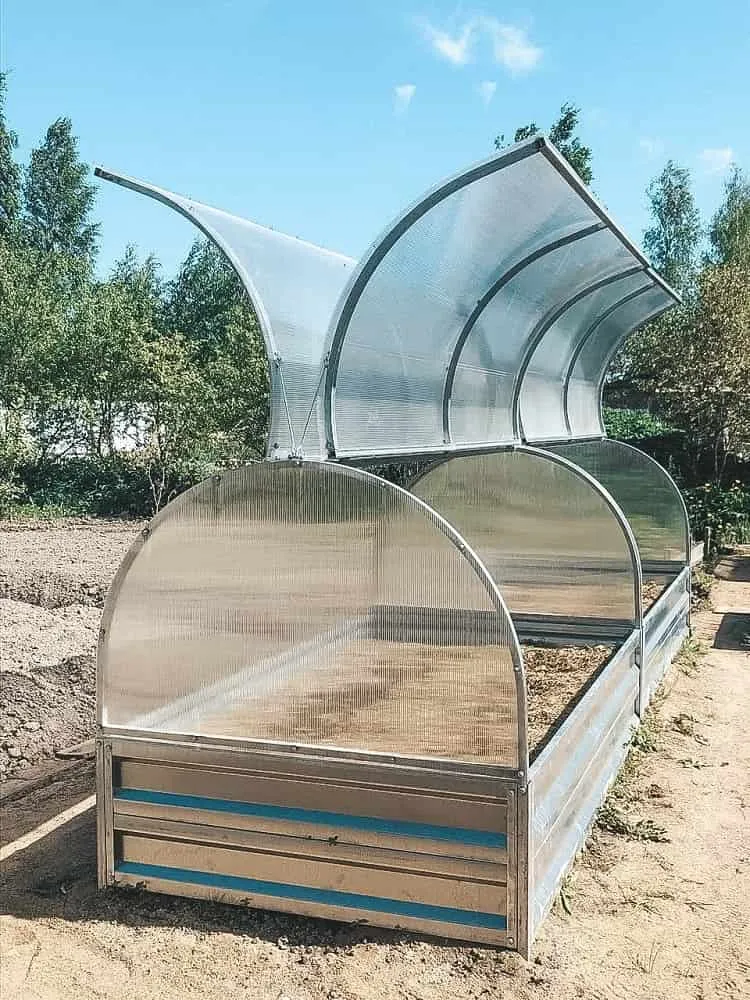

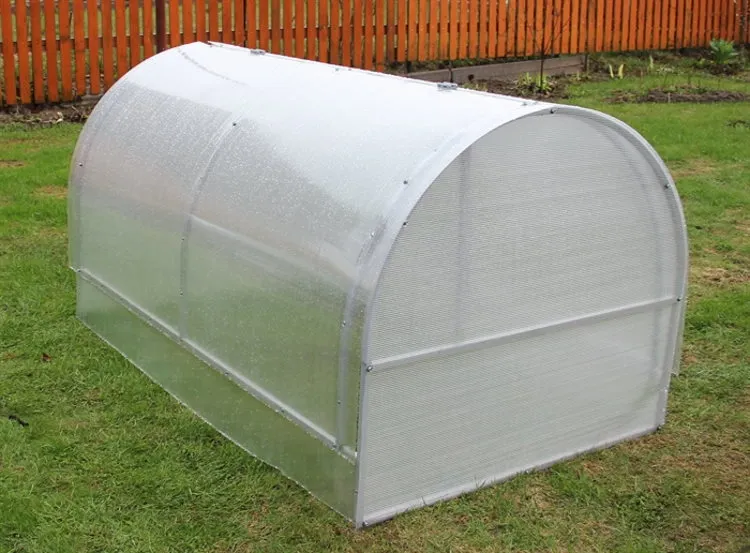

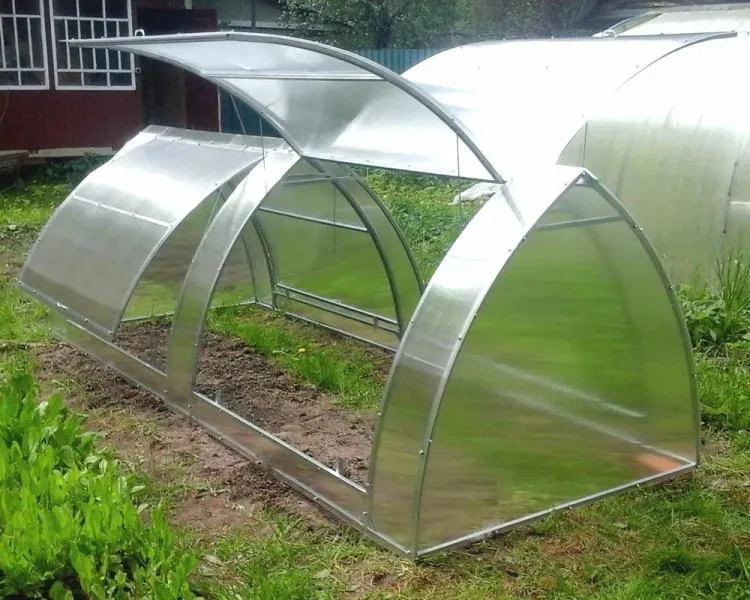

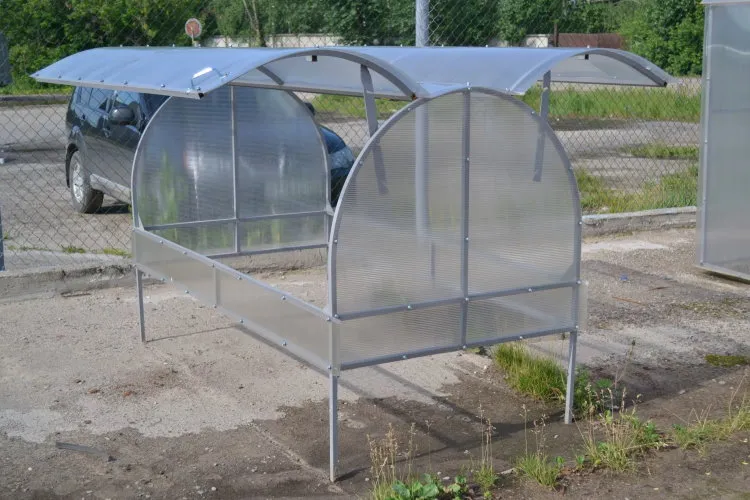

Арочная форма:

Крылья также могут быть сплошными на всю длину или в виде секций.

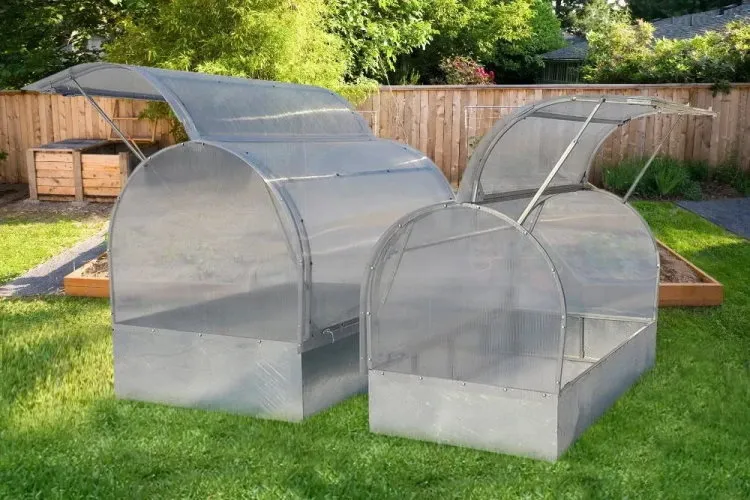

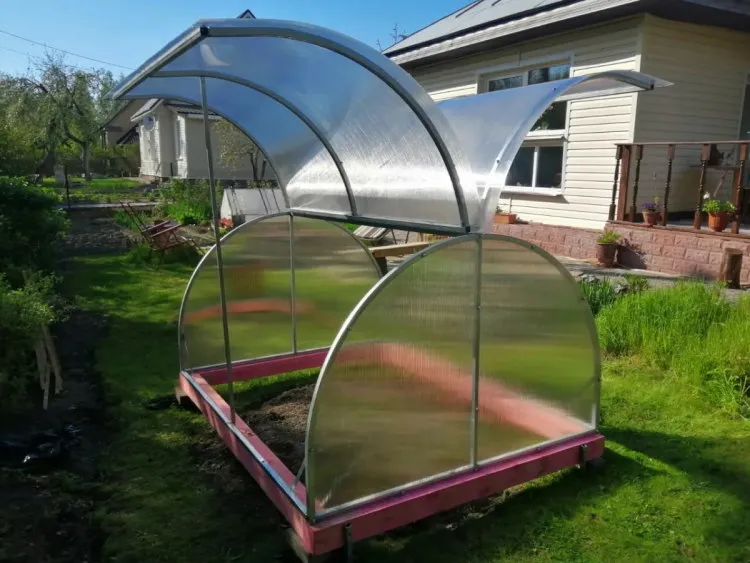

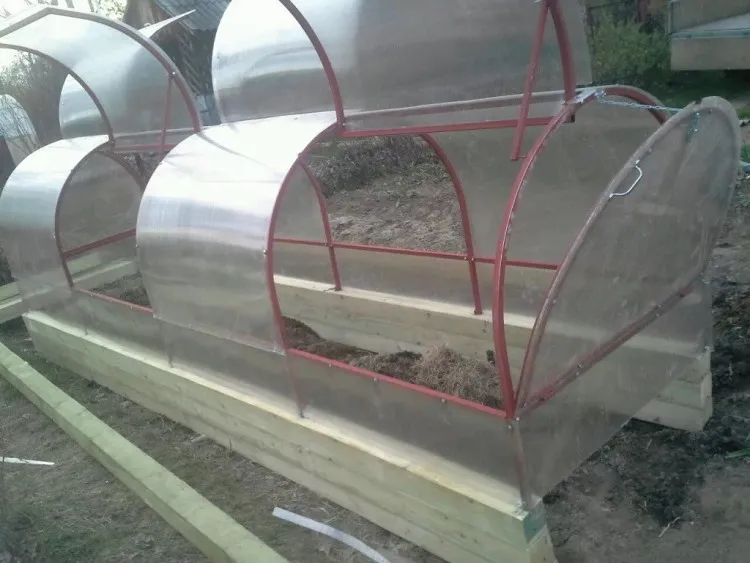

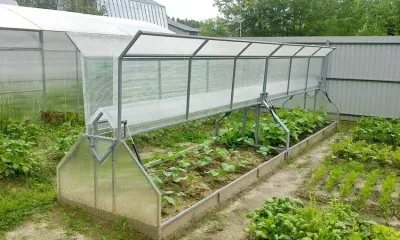

Парник с отдельными секциями:

По размерам

Есть изделия заводские, а есть самодельные. Размеры парника могут быть совершенно разными. Заводские «бабочки» имеют одинаковую схему изготовления. Если собирать конструкцию самостоятельно, то и этот параметр будет отличаться. Наиболее популярные размеры:

• высота — 1,1 м;
• длина — 4 м;
• ширина — 1,5 м.

При самостоятельном сооружении парника можно рассчитать конструкцию с наиболее приемлемыми размерами.

Как правильно выбрать?

При выборе заводской конструкции основным критерием является стоимость. Она олицетворяет качество каркаса и покрытия. Рекомендуется обращать внимание на:

1. Размеры. Изделие должно гармонично вписаться в проект участка и не мешать другим постройкам.
2. Материал каркаса. Лучше всего — металлопластиковые или металлические трубы. Это крепкий каркас, который выдержит листы поликарбоната.
3. Материал обшивки. Современные производители рекомендуют поликарбонат. Если парник сооружается только для выращивания рассады, то можно обойтись полиэтиленовой пленкой.

Внимание! Параметры конструкции необходимо выбирать исходя из назначения парника.

Примеры производителей

Парники-бабочка изготавливают разные компании. Каждая модель имеет инструкцию по сборке, которая содержит схему и пошаговое описание процесса сборки.

Теплофон

Компания предлагает каркасы, покрытие в комплект не входит. Для изготовления каркаса используется труба квадратного сечения 20×20 мм. Размеры каркасов различные. Популярные габариты по длине 2 м и 4 м, ширине 1,25 м, высота 1,1 м. Цена 6500 — 13000 рублей.

Компания Город теплиц

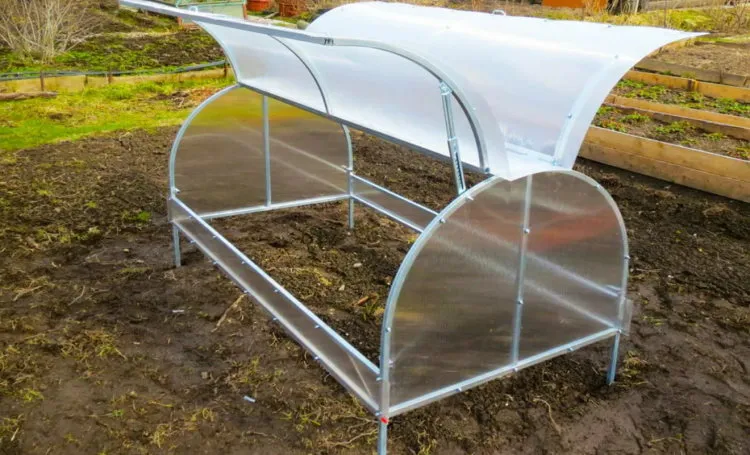

Каркас парника арочный, изготовлен из стального замкнутого профиля 20x20x1,2 мм с цинковым покрытием. Укрытие из поликарбоната (толщина 4 мм или 6 мм). Крепление обшивки производится кровельными саморезами. Производитель предлагает парники длиной 2 м и 4 м. Стоимость от 4720 до 10890 рублей.

Тосненский завод

Производитель выпускает парники-бабочка разной высоты, например, 0,9 м и 1,1 м. Каркас из оцинкованной трубы толщиной металла 1 мм и сечением 20×20 мм. Обшивка — поликарбонат с УФ-защитой (4 мм). Также в комплект входят бортики, заменяющие фундамент, высотой 20 и 40 см. Цена 13000 — 16000 рублей.

ПКФ ТМКН

Выпускает модель «Слава» длиной 2 м, 4 м, 6 м, шириной 1,3 м, высотой 0,87 м. Каркас из металлического П-образного профиля с толщиной металла 1 мм и сечением 20 мм x 20 мм. Обшивка из сотового карбоната, в комплект входит фурнитура. Стоимость от 10500 рублей.

Сота

Вариант каркаса без обшивки. Рекомендован под применение сотового поликарбоната. Изготовлен из оцинкованной трубы с защитой от коррозии. Есть три уровня проветривания. Предлагаемые размеры:

• длина 2,0 м, высота 0,8 м, ширина 0,9 м;
• длина 2,0 м, высота 1,0 м, ширина 1,2 м.

Стоимость 11060 рублей и 11536 рублей соответственно.

Использование на участках

Парник-бабочка имеет некоторые конструктивные особенности, которые следует учитывать во время его эксплуатации. Например:

1. Универсальность. Сооружение можно установить как на просторном, так и на маленьком участке. Популярные изделия имеют длину 2 м и 4 м.
2. Мобильность. Уже установленный парник-бабочку легко перенести на новое место, можно быстро разобрать и собрать.
3. Способность удерживать оптимальный микроклимат для растений. Все параметры регулируются полным или частичным открытием створок. Также модели предусматривают сооружение дополнительного подогрева.
4. Нет необходимости обустраивать фундамент. Вес парника очень небольшой.

Нюансы применения:

• изделие должно располагаться на ровном месте;
• нельзя ставить в местах затенения, нужно обеспечить хорошее освещение;
• в длину парник рекомендуется расположить по линии север-юг.

Важно! Нельзя располагать парник в низине. Это приведет к скоплению лишней влаги и размоканию материалов.

Самостоятельное изготовление

Соорудить парник-бабочку своими руками вполне возможно. Весь процесс можно вместить в несколько этапов:

1. Подготовительный. Сюда входит выбор схемы изделия, материалов, способа и мест крепления. Важно определить форму створок (ровные или полукруглые). Чтобы чертеж был правильным, можно взять готовые варианты и адаптировать их под условия участка.
2. Подготовка инструмента, закупка материалов, доставка. Оптимальным материалом для обшивки считается поликарбонат.
3. Сборка изделия по схеме.

Материалы должны быть качественными. Только тогда можно рассчитывать на длительную эксплуатацию парника.

Инструменты и материалы

Основу лучше брать металлическую. Деревянный каркас тоже выдержит листы поликарбоната, но проигрывает в сроке годности. Хотя, в любом случае конструкцию необходимо защитить от воздействия влаги. Перечень инструментов:

• сварочный аппарат;
• инструмент для нарезки, сгибания и крепления металлических деталей;
• ножницы;
• рулетка.

Материал — оцинкованная труба небольшого диаметра, листы поликарбоната. Также понадобятся крепежные элементы, саморезы, термошайбы. Следует запастись петлями, ручками, упорами для створок.

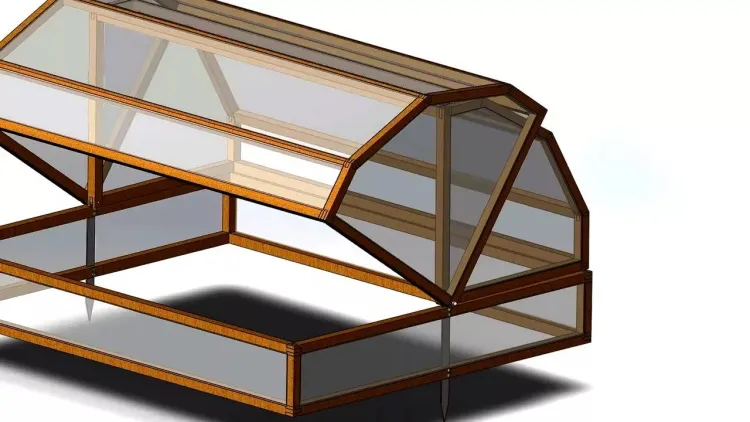

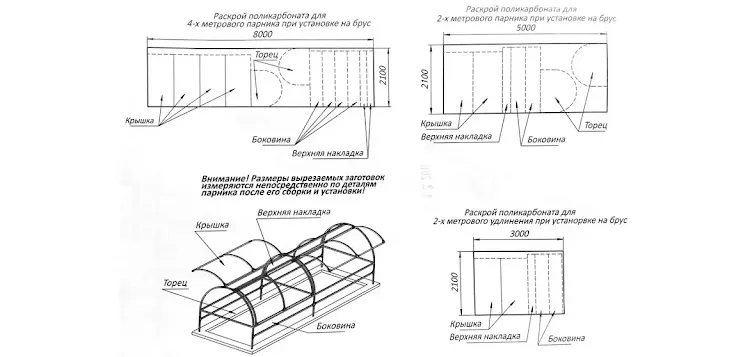

Чертежи и схемы с размерами

Перед разработкой схемы следует определить, какие растения планируется выращивать в парнике. Нужно учитывать высоту, пышность культур, чтобы они могли свободно поместиться внутри сооружения. Если нет опыта в построении чертежей, можно взять готовые схемы, однако навык работы с металлом все равно нужен.

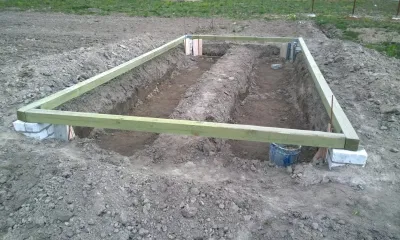

Фундамент планировать не обязательно, но если парник будет большого размера с покрытием из поликарбоната, то можно сделать основу из бетона или деревянного бруса. Особенно в продуваемых или местах с большим скоплением влаги. Это позволит значительно увеличить срок эксплуатации и прочность конструкции.

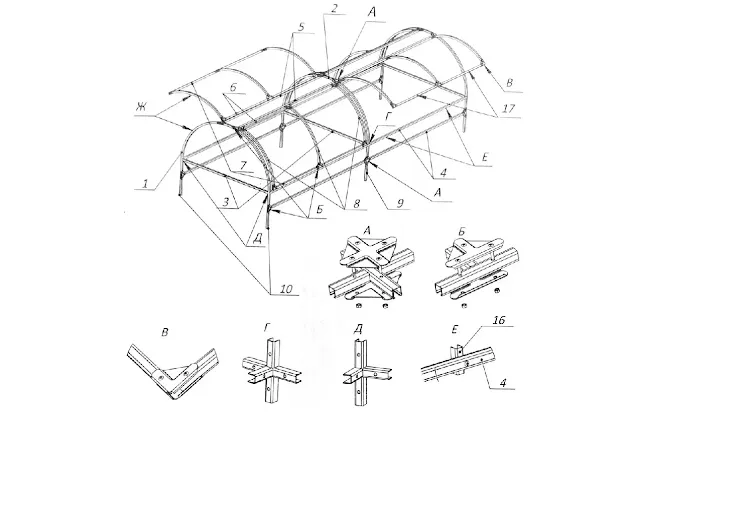

Крепеж и его способ выбирается в зависимости от вида материалов. Пример схемы креплений:

Ход работы

Вначале необходимо определить место для сооружения парника. Оно должно соответствовать всем рекомендациям — расположению к сторонам света, степени освещенности, количество поступаемой влаги, наличие соседствующих построек, септиков.

Важно! Не рекомендуется размещать «бабочку» в низменных или местах близкого расположения грунтовых вод. Также парнику необходима защита от ветра. Сначала нужно исключить самые неподходящие места.

Требуется придерживаться рекомендуемых нормативных расстояний от сооружений и хозпостроек.

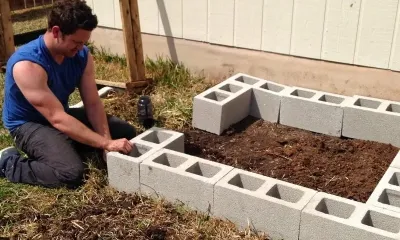

Выбрав место, можно начинать монтаж конструкции по созданному чертежу. Фундамент не обязателен. Но, если решено сделать парник большого размера и с обшивкой из поликарбоната, то фундамент увеличит прочность и надежность изделия. Процесс обустройства фундамента и мини-теплички:

1. Сделать разметку по размерам.
2. Вырыть траншею по периметру будущего парника.
3. Уложить гидроизоляционный слой.
4. Проармировать углы траншеи.
5. Залить бетонный раствор.
6. Сделать небольшой цоколь из кирпичей.
7. После затвердения раствора можно устанавливать парник. Металлический каркас следует скрепить с помощью сварки или болтов, а затем зафиксировать на цоколе.
8. Вначале профиль нужно согнуть, чтобы получить дуги. Сразу обработать каркас антикоррозийным составом, краской или лаком.
9. Пока состав будет высыхать, можно подготовить обшивку. Поликарбонат нужно разрезать. Для его крепления понадобятся саморезы, термошайбы.
10. Сначала необходимо соединить торцы с помощью специального профиля. На все стыки нанести силиконовый герметик. Прикрепить к центральной балке специальные петли, на которые монтируются «крылья» (створки) бабочки.
11. Для того, чтобы створки держались в открытом состоянии, рекомендуется сделать по бокам специальные опоры.
12. Обшить каркас поликарбонатом. Фрагменты прикрепить специальными метизами с уплотнительными шайбами.

Парник в форме бабочки считается очень красивым сооружением. Кроме привлекательного вида, конструкция обладает массой достоинств:

• прочность и устойчивость даже при неблагоприятных погодных условиях;
• удобство проветривания помещения благодаря наличию створок;
• возможность выращивания разных культур и цветов;
• не требует обязательного обустройства фундамента;
• легкость разборки и мобильность (возможность переноса на другое место);
• доступность материалов;
• возможность самостоятельного изготовления;
• длительный срок эксплуатации;
• удобство обслуживания растений.

Среди минусов пользователи отмечают несовершенство заводских конструкций:

• некачественные материалы;
• наличие заусениц в отверстиях;
• разгерметизация стыков;
• поломка петель из-за частого открывания створок.

Отзывы пользователей

После использования парника дачники описывают свои впечатления.

Плюсы:

• удобство перевозки;
• красивый внешний вид конструкции;
• компактность;
• простота сборки.

Минусы:

• некачественные соединения и наличие зазоров в готовых конструкциях;
• необходимость самостоятельно добавлять подпорки.

С отзывами можно ознакомиться здесь и здесь.

Альтернативные варианты теплиц

Если приобрести готовое изделие нет возможности, то его можно изготовить самостоятельно. Идеальным решением будет выбор качественных материалов.

Еще один способ сделать парничок — использовать готовые конструкции для выращивания растений.

На обычную грядку можно сделать откидные створки с подручных материалов, например, оконных рам.

Полезное видео

Как сделать парник Бабочка своими руками:

Заключение

Парник-бабочка — это оригинальное решение для выращивания растений на дачном участке. Разнообразие моделей позволяет найти необходимый вариант при любых условиях. Использование качественных материалов позволяет сделать парник с очень длительным сроком эксплуатации. Удобную и простую конструкцию легко собрать своими руками, что сделает сооружение еще и бюджетным.

Как закрепить пленку на дугах для парника?

Для закрепления пленки на дугах парника можно использовать специальные скобы или зажимы, которые продается в строительных магазинах.

Вот какие шаги нужно предпринять, чтобы закрепить пленку на дугах для парника:

1. Подготовьте пленку, вырежьте ее на нужный размер и оставьте небольшой запас для крепления.

2. Наденьте пленку на дуги парника, при этом держите ее ровно и не растягивайте.

3. Установите скобы или зажимы на равном расстоянии друг от друга, обычно на расстоянии около 50-60 см. Можно начинать с середины дуги и двигаться к концам.

4. При помощи сверла или отвертки закрепите скобы или зажимы на дугах парника, прокалывая пленку насквозь через отверстия в скобах.

5. Проверьте, что пленка ровно натянута и не образует складок или морщин.

6. Отрежьте избыточный край пленки ножницами.

Важно не перетягивать пленку, чтобы избежать ее разрыва, а также обеспечить свободное движение воздуха внутри парника. Если у вас возникнут сложности с креплением пленки, лучше обратиться за помощью к специалистам или профессионалам в этой области.
