Изготовление потолочно проходного узла дымохода через крышу своими руками: подробная пошаговая инструкция

Для обеспечения максимальной безопасности хозяева всё чаще ставят потолочно-проходной узел дымохода, чтобы иметь защиту в случае пожара. Этот элемент можно смело назвать одним из наиболее необходимых в доме, и специалисты по пожарной безопасности настоятельно рекомендуют к нему серьезно подходить.

Показать

Задачи узла

Этот элемент можно с уверенностью назвать одним из самых необходимых в доме, к пожарной безопасности специалисты советуют относиться серьезно.

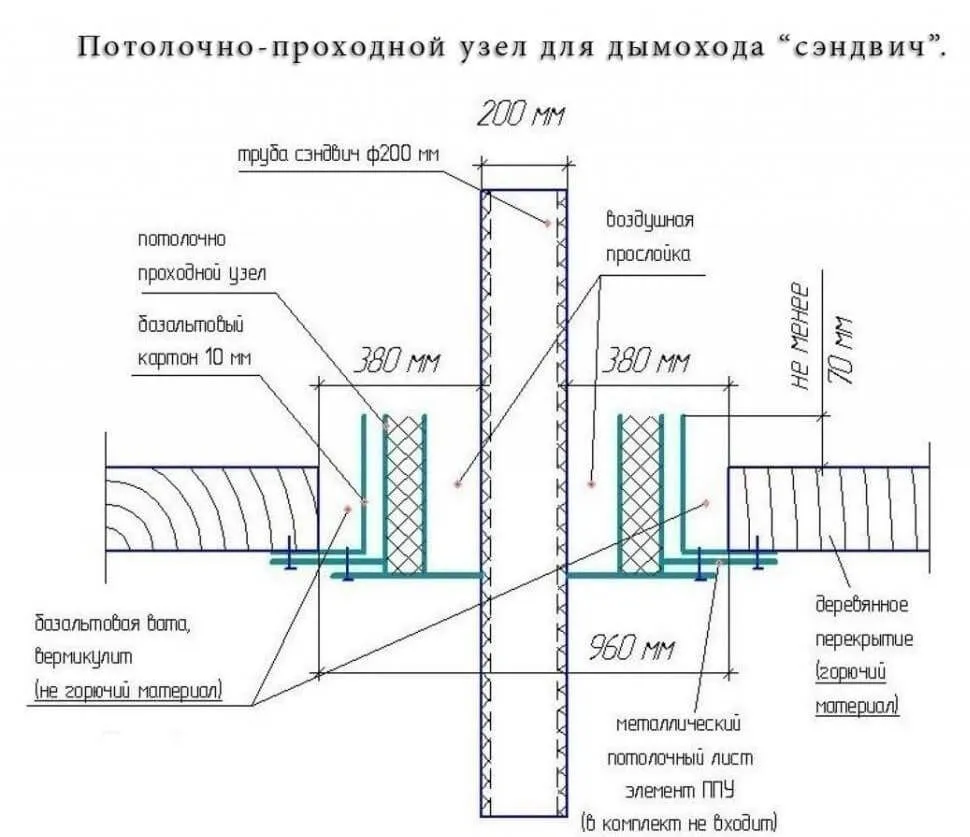

Потолочно-проходной узел дымохода или ППУ нужен для прохода дымовой трубы, через которую уходят газы по потолочным перекрытиям через крышу.

Хочу разобрать все существующие виды приспособления, подготовительные моменты и монтаж, а также насколько важна правильная герметизация, разобравшись во всех моментах, каждый человек не совершит фатальных ошибок на любом из этапов.

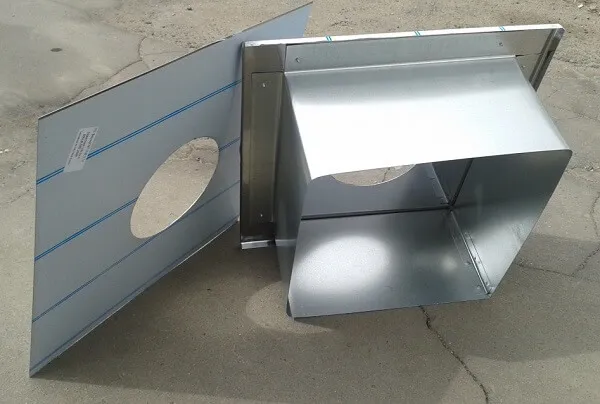

Визуально ППУ выглядит как круглый или квадратный короб со специальным отверстием внутри, главной задачей является защита от перегрева по отношению к деревянным перекрытиям.

Температура во время эксплуатации оборудования или печи на твердом топливе существенно повышается в проходе дымохода через кровлю, поэтому все составляющие перекрытия, находящиеся вблизи конструкции становятся подверженными этому фактору.

Есть возможность купить готовую продукцию или изготовить ее самостоятельно, но в первую очередь необходимо обращать внимание на такие моменты как:

  1. Диаметр трубы.
  2. Расположение печи.
  3. Конструкцию потолочных перекрытий.
  4. Наличие дымососа.

Специалисты советуют использовать в качестве теплоизоляции базальтовые рулоны, они достаточно практичны, а экран из фольги позволяет рассчитывать на высокую безопасность при повышении температуры.

Виды потолочно-проходных узлов

Конфигурации могут быть различные, зачастую в частных домах можно встретить круглые и квадратные варианты исполнения. От типа конструкции будет зависеть монтаж, а именно способ крепления приспособления к основе. Пользуются спросом элементы из нержавеющей стали, так как они отличаются высокими показателями срока службы.

Приспособление выполнено достаточно просто, именно поэтому большинство хозяев решаются взяться за создание самостоятельно. Но профессионалы в этом вопросе советуют строго придерживаться всех общепринятых норм, в противном случае система не будет работать максимально продуктивно, а о защите от пожара можно забыть.

Требования и нормы к монтажу

Все подробности получится найти в специально подготовленных документах, они всем известны по аббревиатуре СНиП 41-01-2003. Но я выделю основное правило, которое пригодится каждому хозяину, пожарная безопасность дымового канала при установке ППУ гласит следующее: приспособление для отвода вредных элементов сгорания не должно нагревать строительную конструкцию из горючих материалов выше, чем на 50 градусов.

Поскольку с прямым выходом достигнуть выполнения рекомендации не выйдет, то установка защитного элемента способна исправить ситуацию к лучшему. При использовании такого устройства можно рассчитывать на качественную изоляцию, если все этапы монтажа были произведены правильно.

Некоторые скептически настроенные люди утверждают, что если труба не соприкасается с перекрытием из горючего материала, риск сводится к «0».

Но это не так, температура внешнего контура незащищенного узла для дымохода способна вызвать обугливание, а затем тление, что приведет к возгоранию. Именно поэтому все участки конструкции оснащаются дополнительной изоляцией класса НГ.

Размеры отступки

Этот показатель представляет собой расстояние между поверхностью канала дымохода и плохо защищенными от возгорания материалами.

Зачастую размеры колеблются от 20 до 50 сантиметров, но не стоит забывать, что толстые стенки способны меньше нагревать предметы, которые находятся в непосредственной близости от дымохода, проходящего через стену или крышу.

Учитывая этот фактор, можно нивелировать отступки, делать их меньше или больше. По мнению большинства специалистов, самая удачная работа будет произведена с использованием таких составляющих как:

  1. Кирпич.
  2. Нержавеющий металл, дополненный базальтовым картоном.
  3. Плита фламма.
  4. Минерит.

Но нельзя забывать об одном нюансе, расстояние между негорючими составляющими и кровлей не должен быть меньше 7-10 мм.

Как строится разделка

Своеобразный короб для дымохода через крышу должен отвечать неким стандартам, в противном случае максимально обезопасить строительные материалы в каркасе не получится. Чтобы не допустить возможного возгорания советую пользоваться такими рекомендациями:

  1. Разделка конструируется так, чтобы ее ширина не была меньше 50 см.
  2. Если стена оштукатурена и стенки достаточно толстые, то этот участок можно сократить до 35 см.
  3. Высоту лучше подогнать на 7 см выше, чем используемый материал.

Каждый случай будет индивидуальным, поэтому необходимо провести ряд проверок и замеров, в противном случае добиться максимального результата защиты от возгорания не получится, а риск возникновения неприятных ситуаций останется.

Подготовка и монтаж

Предварительные работы заключаются в выпиливании квадрата в потолке или стене, в зависимости от будущего расположения. Размеры зависят от выбранных составляющих и конструкции, зачастую это 0,5 или 1 метр. Проход обшивается плитами минерита изнутри, после чего отверстие еще раз подгоняется под размер.

Предметы на крыше, которые могут легко воспламениться, тщательно герметизируют, для этого понадобятся негорючие материалы, с ними хозяину будет легче работать.  Древесину можно покрыть предварительно специально разработанными составами, но полностью полагаться на термостойкую краску не стоит.

Выбор места размещения

К этому моменту также стоит подойти ответственно, если стропила находится очень близко от планируемого месторасположения конструкции, не будет лишним сделать дополнительный короб и обшить его негорючим материалом.

Большинство специалистов обращают внимание на проверку несущей способности при выборе места для монтажа, ведь перекрытие должно выдержать нагрузку. При возникновении сомнений этот участок можно усилить, для этого конструируют раму из бруса, но поперечины этого приспособления должны быть зафиксированы надежно.

Инструменты и материалы

Если рассматривать алгоритм действий с перекрытием из дерева, что бывает достаточно часто, то из строительных принадлежностей может понадобиться:

  1. Молоток.
  2. Эллектролобзик.
  3. Отвертка.
  4. Шуруповерт.
  5. Перчатки.

В зависимости от выбранной конструкции список следует пополнить набором ключей, соединения могут быть на разных скрутках, в некоторых ситуациях хомут под крест легче закрутить плоскогубцами.

Материалы получится выбрать достаточно легко, ведь на рынке довольно большой ассортимент. Хотелось бы отметить несколько очень хороших вариантов и рассмотреть температурные режимы, что не менее важно учитывать во время закупки составляющих, материалы, пользующиеся спросом, выглядят так:

  1. Базальтовая вата технического образца. Теплопроводимость низкая, защитная функция находится на высоком уровне, выдерживает повышение до 900 градусов.
  2. Каолиновая вата. Максимальной температурой для использования считается показатель в 1250 градусов, это обусловлено производством, плавление кремниево-оксидного сырья происходит при 1750 градусах.
  3. Базальтовая вата строительного образца. Эта составляющая создается на предприятии путем плавления слюды, температура допускается в 450 градусов.

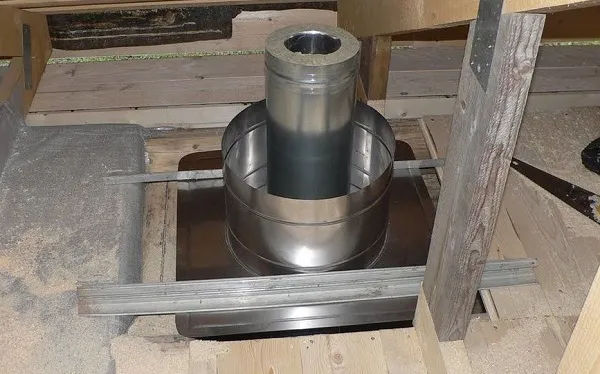

Установка узла

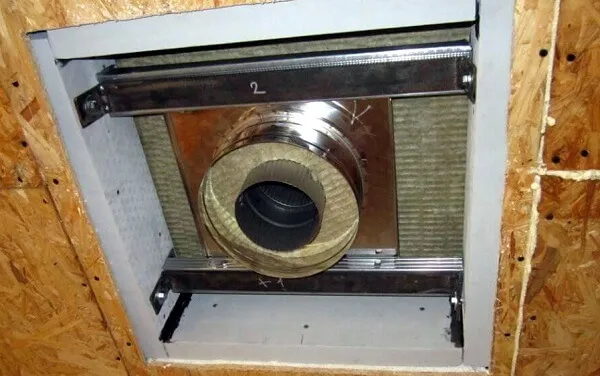

Прежде чем снабжать ППУ защитными материалами, стоит провести работы непосредственно в помещении, после чего подыматься на крышу и продолжать работу. Но не следует забывать о наружной стенке и крепежном фартуке, который продуман для большей эстетичности, в него также необходимо поместить выбранный негорючий элемент.

После аккуратной установки все шурупы нужно закрутить в потолок, тем самым закрепляя основную конструкцию. Для облегчения процесса предварительно создаются закладные, чтобы приспособление надежно держалось.

Герметизация стыковочных узлов

Этот этап считается не только самым важным, но и достаточно сложным, ведь процесс потребует максимальной внимательности и концентрации. Не будет лишним применять специально разработанные заглушки для работы на крыше, они позволят добиться максимального результата при герметизации.

Зачастую сэндвич-элементы планируют устанавливать с выходом на крышу, если перекрытие мягкое, то особых проблем не будет, но этому моменту стоит уделить внимание. Полотно получится загнуть на трубу и обработать одним из современных плавящихся соединителей, герметик также достаточно хорошо себя проявлял, его стоит использовать для подобных целей.

Возможные ошибки

Столкнувшись с неопытными мастерами или не изучив всю подробную информацию о монтаже, некоторые хозяева сталкиваются с проблемами во время эксплуатации. Этим неприятностям есть объяснение, из наиболее распространенных оплошностей стоит отметить:

  1. Во время работ использовалась одностенная конструкция, а не сэндвич труба.
  2. Стыковочные узлы не герметичны.
  3. Короб был набит для экономии песком, вместо керамзита или любой негорючей составляющей.
  4. Потолочная разделка не предполагает наличие короба.

В большинстве случаев трубу могут ошибочно обмотать и установить вплотную к перекрытию, стыки обмазать асбестом и утверждать, что это надежно.

Потолочно-проходной узел дымохода не будет работать максимально продуктивно в такой ситуации. Избежать возникновения пожара, не придерживаясь общепринятых правил установки невозможно.
