Изготовление просекателя для металлического профиля своими руками

В этой обзорной статье автор демонстрирует процесс изготовления простого домашнего просекателя. Это устройство пригодится как в гараже, так и во время ремонтных работ дома. Просекатель является ручным инструментом, который позволяет быстро и легко соединять отрезки металлического профиля для гипсокартона, а также различные заготовки из тонкого листового металла. Если вас интересует данная тема, вы сможете изготовить свой собственный просекатель для профиля.

Просекатель представляет собой ручной инструмент, при помощи которого можно быстро соединить отрезки металлического профиля для гипсокартона, а также разные заготовки из тонкого листового металла.

Данное приспособление позволяет соединять заготовки, не выполняя предварительную разметку. Также не потребуется использовать крепеж и сверлить отверстия. Все это экономит время.

Первым делом отрезаем две металлические пластины длиной по 70 мм. Привариваем их к профильной трубе, оставляя между ними зазор для пластины такой же толщины.

Основные этапы работ

Отрезаем еще один кусок квадратной профильной трубы, прорезаем в нем болгаркой паз, вставляем металлическую пластину и обвариваем.

После этого вырезаем из пластины небольшой кусок, и затем привариваем к ней две пластины меньшего размера.

В первой заготовке сверлим два отверстия. В итоге получаем две части инструмента.

Потом из куска пластины автор делает «жало» просекателя. Крепим его к первой половинке инструмента, и соединяем ее со второй при помощи болтов с гайками.

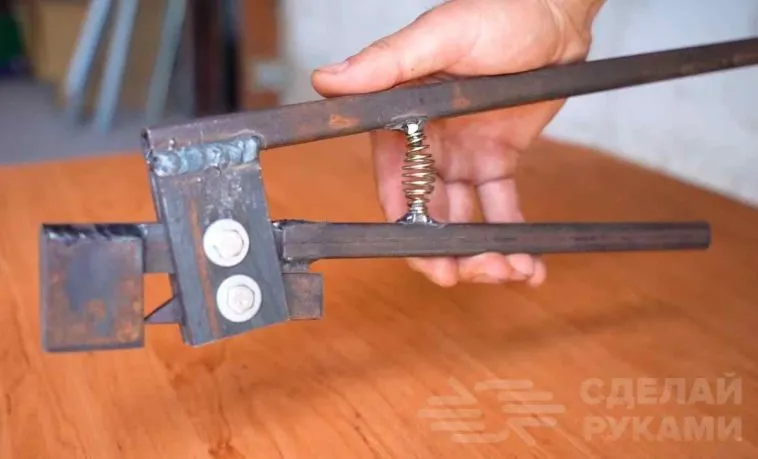

На последнем этапе к внутренней стороне ручек необходимо приварить два болта и установить пружину.

Подробнее о том, как изготовить самодельный просекатель для соединения тонкого металла, смотрите в видеоролике на нашем сайте.

Инструмент для проделывания отверстий в металле своими руками — просекатель профиля

Всем привет! Сегодня я покажу, как сделать простую самоделку из стальной полосы, подшипника и петли, с помощью которой, можно делать ровные отверстия в листовом металле, не прилагая особых усилий.

Для изготовления инструмента понадобится:

• Стальная полоса
• Большой подшипник
• Петля, подходящая по внутреннему диаметру подшипника

Изготовление инструмента

Первым делом, нужно отмерить 40-50 см стальной полосы и разделить её ровно пополам, затем зажать в тисках и согнуть, как на фото ниже.

Теперь нужно взять одну часть петли, которая без направляющей и отрезать её ровно пополам.

Она должна плотно входить в подшипник.

Теперь фиксируем две детали так, что бы одна часть петли была заподлицо в поверхностью подшипника, а другая немного выпирала и, привари их друг к другу.

Затем переходим к следующему этапу — устанавливаем деталь на край согнутой металлической полосы, выпирающей стороной в к поверхности и, свариваем их вместе.

Теперь берём вторую часть петли и, делаем разметку как на фото ниже. Нам нужно срезать половину толстой части и край направляющей.

Тонкий край необходимо заточить на наждаке и, сделать что-то похожее на конус но с тупым концом.

Эту деталь устанавливаем на втором краю металлической полосы, чтобы она точно входила вовнутрь подшипника — на против. В такой положении нужно приварить деталь в поверхности полосы.

Теперь наш инструмент готов, получилось что-то похожее на дырокол — хотя, это и есть дырокол

Работает это приспособление очень просто — нужно положить лист на поверхность подшипника и сильно ударить по второй части инструмента, молотком. Отверстия получаются ровными и аккуратными, думаю получился совсем не бесполезный инструмент, на мой взгляд, он найдёт своё применение в любой мастерской. Ниже можете посмотреть как он работает:

Просекатель для профиля гипсокартона, своими руками

Всем привет! Давно хотел сделать такой инструмент как просекатель для профиля и вот решился . Все делал экспромтом так как размеров заводского не было. Использовал листовой металл 3мм. нержавейка.
Процесс изготовления и работы устройства в видеоролике . Приятного просмотра!

Метки: просекатель для профиля гипсокартона

Комментарии 47

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

Хороший инструмент. Скорость работы повышает.

Совет!-штырь надо заточить не как гвоздь, а как зубило. тогда просекает перевернутый конус, и не дает разъединить профиля.
А так класс!Во!

У меня такой заводской, уже лет шесть пользуюсь, шикарная вещь, только вот иногда не подлезть куда надо, ухо бы побольше,

размер 55 надо увеличить

круто
вопрос — почему такая кинематика ?
почему не на манер пассатижей ?
простой Х ?

У пассатиж нет такого рычага. Рука отвалится, если много проколов сделать. П.С. Я один саморезами профиль скрепляю? 0.0

присмотритесь к конструкции
у пассатиж с ручками такой же длинны
будет такая же эффективность
дополнительного усиления не происходит

Я сначала скреплял, потом увидел такую штуку и купил — намного лучше, чем саморезы.

нас мало, но мы в тельняшках 🙂

Форма С-части не самая оптимальная. Для простых соединений пойдет, а вот куда сложно подлезть — уже нет.

Дружище, все классно, видел твой канал и подписался. А что за «Вжик» в тюбике на видео?

ВЖИК смазочно-охлаждающий гель для металлообработки

ОК, спасибо, нужно приобрести в хозяйство, надеюсь цена на него не баснословная.

удобная тема! сам ремонт делал в квартире сына! недорого брал 300-400 рублей в инет магазине!

Старики салом сверла протирали раньше перед работой;)

Немогу понять, зачем он нужен…чтоб профиль на заклепки садить?))) Так саморезами быстрее))) или я чет не догоняю.

Пробиваешь им два соединенных профиля и никакой другой крепеж не нужен, такой инструмент продают в магазинах, вбей в гугле, очень ускоряет работу эту штучка.

А…посмотрел ролик…тепЕрь буду знать! Но для домашних нужд хватает и шурика…

Да, верно, это инструмент для профи, кто постоянно занимается профилями, обычному обывателю хватит шурика.

посмотрите не брезгайте, показан основной недостаток простых просекателей

Всё хорошо.Но ты вот что поясни, мил человек:что это за вжик такой?Я недавно кронштейн под антенну делал из троечки нержавки, так я упарился сверлить её.Благо станочек заточной для свёрл пришёл с кетайщены, поправишь свёрлышко, и айда на малых оборотах грызть дальше…

И что, реально легче сверлить нержавку?

А вы её (нержавейку) йодом «лечить» не пробовали? Сверлу это вряд-ли понравится (если не вымыть хорошо от йода — окислится в хлам), но нерж подаётся заметно легче.

первый раз слышу об этом!

За труды — пять! Но на рынке он стоит ведь копейки… стоит ли овчинка выделки?)

Из чертежа нихера не понятно, сразу видно — далеко не инженер. Просто не указаны важные размеры. (например диаметры отверстия пробойного механизма и «гвоздя»)

а они не к чему, какой хотите такой и делайте.
В ролике же указаны: «нижние втулку можно сделать из гаек М6, а верхнюю из гаек М8». Параметры отверстий указанных гаек узнаются элементарно, а вот про шток сказано «обрезок болта». Вангую что М4 =)

Для больших объемов наверное здорово, я себе обрешётку на заклёпки собирал.На клопы и саморезы пробовал не понравилось, видимо руки не из плеч растут.

Саморезы кажутся надёжнее.

и не только кажется, а так и есть:))))
Если не большие веса, то и этот друшлак годится, а если надо чтоб надежно, то саморезами самое то

Не факт.
Если на это дело пришлёпнуть лист фанеры или гипсокартона (по периметру саморезами), то в конечном итоге даже этого соединения там уже будет не надо — оно нужно, чтоб конструкция не распозлась, пока привинчивается облицовка.

так саморезы там итак же будут. Гипсокартон когда будешь прикручивать, то в тебе места соединений и закрутятся, зато шляпок никаких не будет и топорщиться гипсуха не будет

Суть данной поделки — положить гипсокартон на голый профиль, а не на головки «блох», которые его (гипсокартон) оттопырят. Тоесть соединили данным способом, дабы конструкция не развалилась во врема монтажа листа гипсокартона, а потом никто не запрещает прохренячить это место ещё и саморезом — сквозь гипсокартон — «контрольный в голову» как говорят… Но это если очень нужен там саморез, в чём я сомневаюсь.

явно пружина возвратная нужна !

Классная вещь, все себе такой не соберусь приобрести, ускоряет работу и уменьшает стоимость монтажа. не надо блохи покупать, а при больших объемах это чувствительно. Я бы только немного доработал, поставил бы еще один упор и пружину, что бы ручка сама возвращалась и не приходилось ее рукой оттягивать, думаю будет удобней, я на фото все нарисовал:
