Изготовление простейшего устройства для прозвонка своими руками в ремонте цифровой техники

Для выявления неисправностей в цифровых телевизорах, приставках и аналогичной технике обычно не требуются высокоточные диагностические устройства. В большинстве случаев достаточно использовать логический тестер, чтобы определить состояние проводимости тестируемой цепи. Если вы интересуетесь методами прозвонки своими руками, следующая информация может быть вам полезной.

Сейчас вы увидите как сделать копеечный тестер, при помощи которого можно моментально определить уровень: низкий («минус» источника), высокий («плюс» источника), переменный, неопределенный или обрыв.

Понадобится

• Одноразовый шприц.
• 3 светодиода разного цвета свечения — http://alii.pub/5lag4f
• 2 резистора 1,5 к Ом — http://alii.pub/5h6ouv
• 2 зажима типа «крокодил» — http://alii.pub/5mfeqh
• Термоусадочная трубка — http://alii.pub/5orpa8

Изготовление простого тестера из одноразового шприца

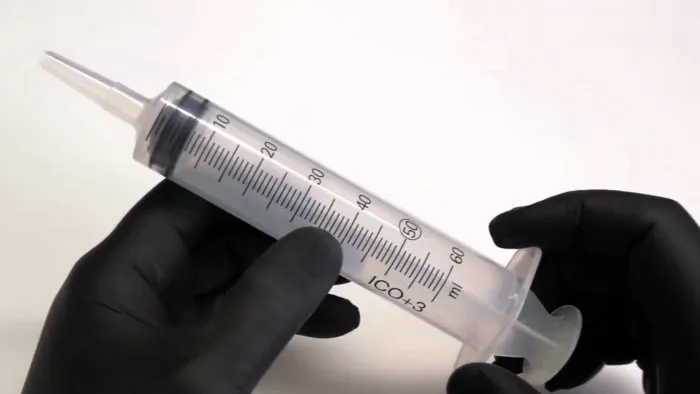

Для удобства нахождения в руке был выбран большой шприц на 60 мл.

Припаиваем провод к игле и сверлим в корпусе отверстия под сам провод и 3 светодиода.

Припаиваем провода к контактам светодиодов и изолируем термоусадкой.

Смазываем их клеем и устанавливаем в корпус шприца.

Фиксируем провод от иголки нейлоновой стяжкой.

Собираем схему тестера:

Припаиваем резисторы по схеме.

Припаиваем провода к зажимам.

Изолируем все узлы термоусадкой.

Все скрутки засовываем в корпус шприца и заливаем горячим клеем.

Тестер готов к эксплуатации.

Работа с тестером

Подключаем зажими к питанию устройства, которое нужно диагностировать. Общее напряжение питания в схеме логики 5 В.

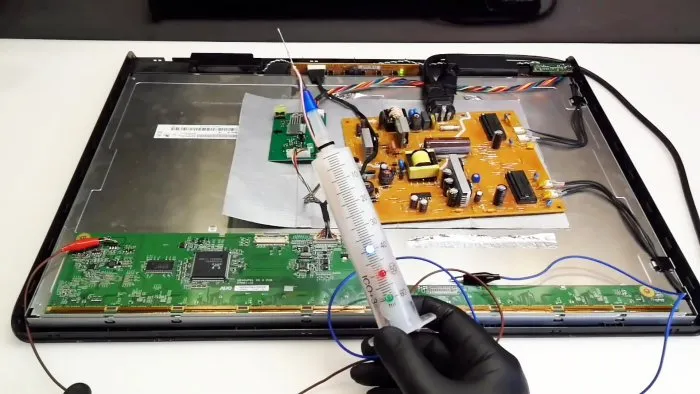

Включаем питание устройства. На тестере загорелся синий светодиод, указывающий на неопределенный уровень, так как щуп-игла никуда не подключена.

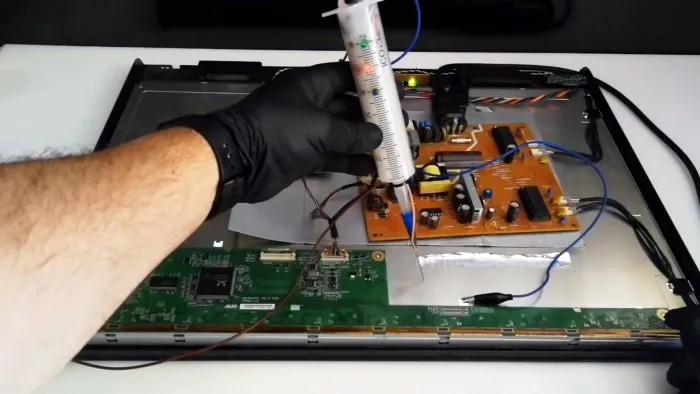

Производим тестирование устройства. Если прикоснуться щупом к массе — загорится красный светодиод.

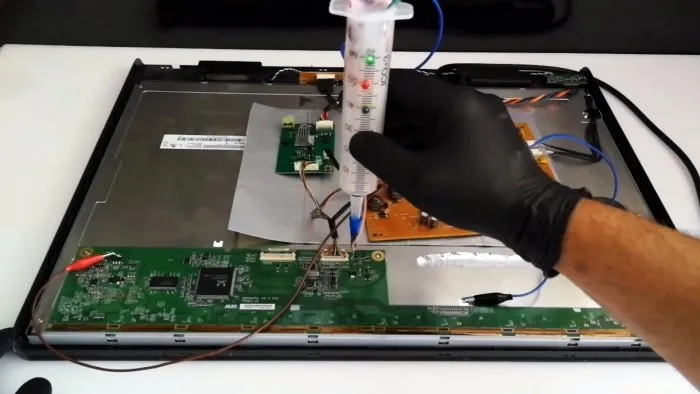

Если к «+», загорится зеленый светодиод.

Если попасть щупом в переменное напряжение какого-нибудь генератора частоты, то будут гореть оба светодиода красный и зеленый.

Такой несложной прозвонкой можно быстро выявить пробитые и неисправные узлы.

Этот тестер существенно экономит время по сравнению с временем прозвонки обычным мультиметром.
