Изготовление самодельного ледобура из трубы: особенности, чертежи и видео руководство

Ледобур кольцо своими руками: чертежи, видео

При зимней рыбалке одним из неотъемлемых атрибутов является ледобур. Однако в данном случае мы рассмотрим редкий вид инструмента — кольцевой ледобур, или как его еще называют, «ледобур-кольцо», который не слишком популярен среди рыболовов.

При ловле в зимний период одним из важнейших устройств является ледобур. Сегодня в магазинах огромный выбор различных ледобуров, как ручных так и электро-мотоледобуров, с двумя и тремя лезвиями, с правой и левой резьбой. Но сегодня речь пойдет о довольно редком виде: кольцевом ледобуре или, как его еще называют, «ледобур кольцо», не пользующийся популярностью у рыбаков. Совершенно напрасно, поскольку он имеет ряд преимуществ перед шнековыми ледобурами.

Какой лучше выбрать ледобур мы уже рассказывали в этой статье. А теперь подробно остановимся на редком виде ледобуров — кольцевом.

Основные отличия шнековых ледобуров от кольцевых:

1. отсутствие самого шнека;
2. один нож, работающий по принципу рубанка.

Режущая часть кольцевого ледобура представляет собой рубанок, свернутый в кольцо. Принцип резания которого полностью совпадает с резанием его классического собрата, только вместо стружки получатся крошка льда.

Условия для правильной работы кольцевого ледобура:

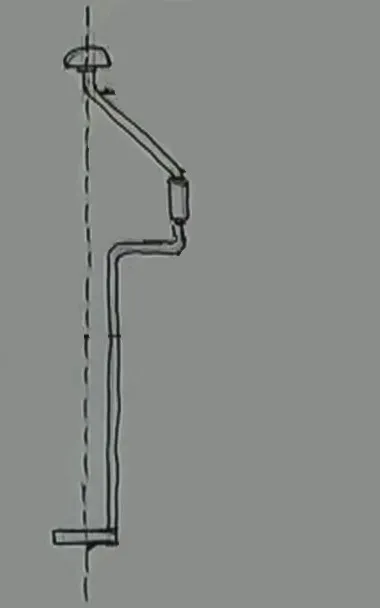

Из-за того, что штанга в кольцевом ледобуре сдвинута от центра на радиус кольца, ручка упора должна располагаться на воображаемой линии, проходящей через центр кольца.

Если данное условие не соблюдать, то штанга, на которой крепится кольцо, ломает ледяной стакан раньше времени и усложняет процесс бурения лунки.

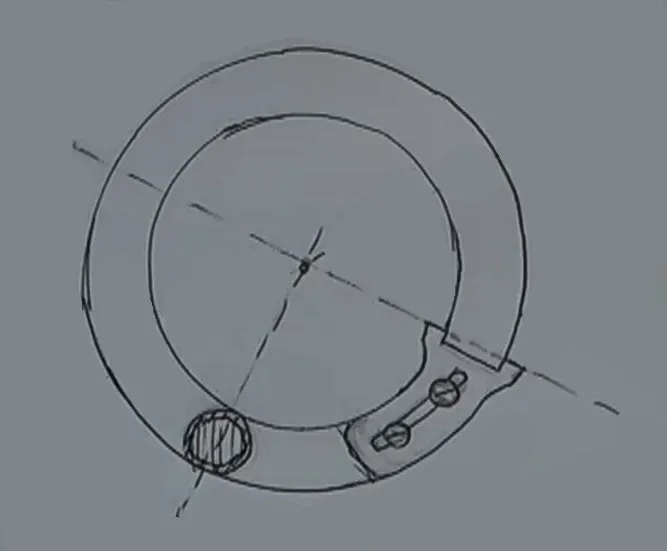

Линия продолжения режущий кромки ножа должна проходить через центр кольца.

— крепление ножа изготавливается таким образом, чтобы была возможность менять длину вылета режущей части за плоскость кольца.

— угол «атаки» (угол резания) должен составлять 40-50 градусов. Угол резания меняют в зависимости от структуры льда (рыхлый лед или плотный, мокрый или ломкий).

Недостатки кольцевых ледобуров:

• время сверления лунки немного больше обычных шнековых ледобуров;
• сложность в начале сверления лунки;
• за частую конструкции таких ледобуров не разборные и имеют большие габариты по сравнению со сложенными классическими ледобурами.

Достоинства

• Одно из достоинств кольцевого ледобура в том, что он высверливает во льду стакан по диаметру кольца. Тратится меньше энергии при бурении из-за того, что разрушать этот ледяной цилиндр не нужно, в то время как при бурении шнековыми ледобурами вы прилагаете дополнительные усилия для разрушения данного стакана.
• После бурения лунки не нужно делать движения вверх-вниз для прокачки воды (очистке лунки ото льда), здесь достаточно просто немного приподнять кольцо и вытащить ледяной цилиндр из лунки.
• Края лунки получаются ровными. Из-за чего леска не цепляется за края лунки, снижается вероятность обрыва лески.
• Затачивается режущая кромка, находящаяся ото льда, а плоскость резания остается всегда прямой. В то время как в классических ледобурах наоборот. Удобство в том, что если вы при заточке изменили угол заострения ножа, нет ничего страшного, так как угол резания не изменится.

Сверление лунки

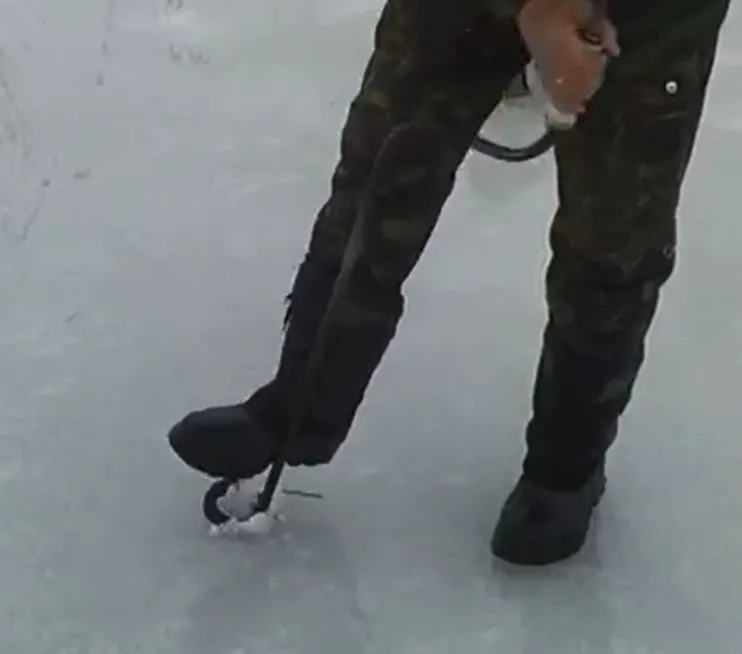

Если начать сверление лунки по подобию шнекового ледобура, то у вас вряд ли получится это сделать или потребует не мало усилий. Для того, чтобы пробурить лунку кольцевым ледобуром, его кольцо располагают под углом к поверхности льда и слегка прижимают ногой штангу, к которой крепится кольцо. Делается несколько оборотов для того что бы кольцо смогло вонзится в лед, а затем выравнивают штангу делая ось вращения перпендикулярно льду.

При ловле крупной рыбы не редко бывает необходимо рассверлить лунку для того, что бы достать рыбу из подо льда. Все вы знаете как сложно а порой практически невозможно просверлить лунки внахлест обычным шнековым ледобуром. При бурении пересекающихся лунок кольцевым буром проблем не составит, больше того, вы даже не приложите больше усилий, чем при бурении одного отверстия.

Кольцевой ледобур работает гораздо тише шнековых, поэтому не так распугивает рыбу

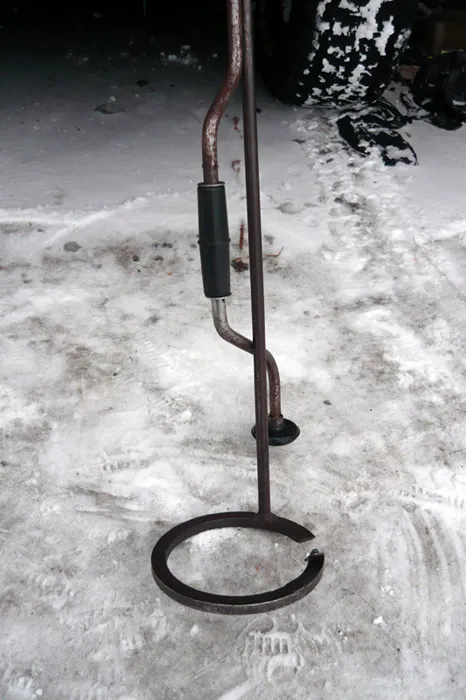

Кольцевой ледобур своими руками (чертежи)

Кольцо

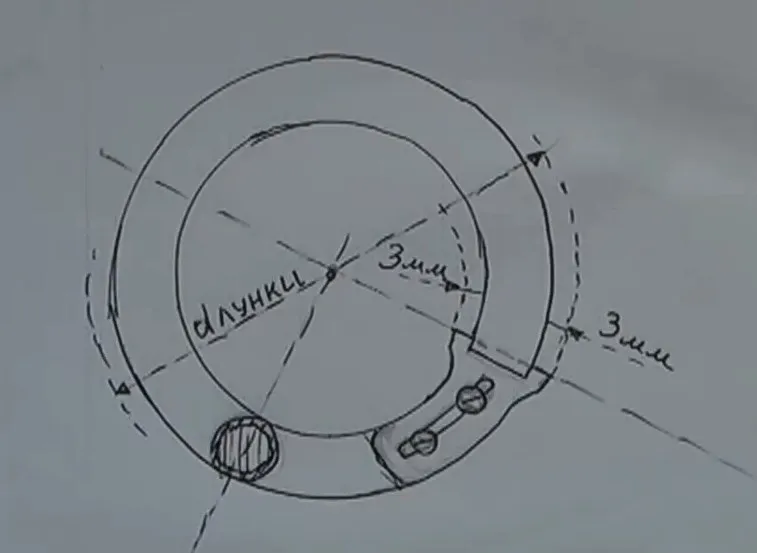

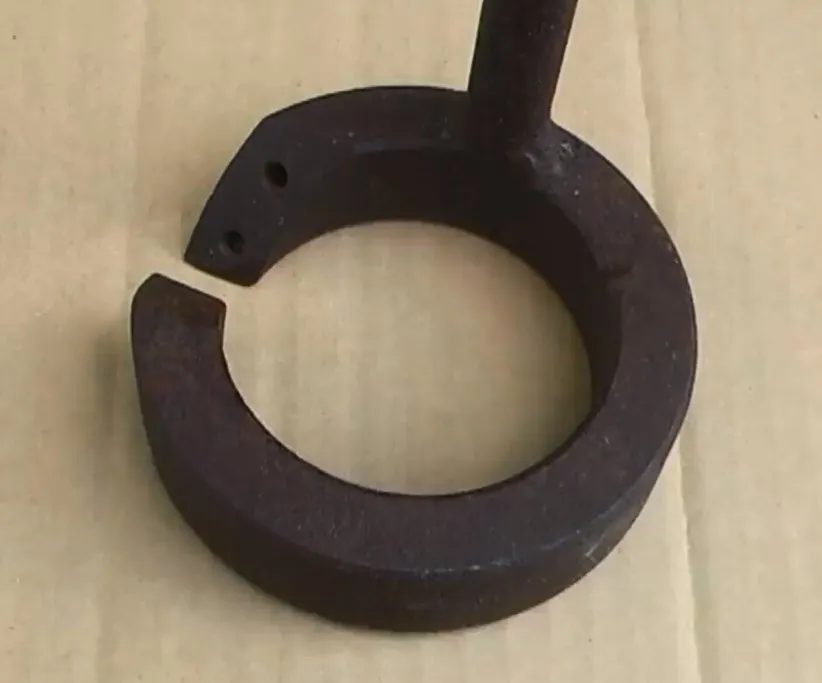

Кольцо изготовлено из куска трубы нужного диаметра, отрезанного обычной болгаркой. Ширина кольца должна быть не менее диаметра штанги. Оптимальная высота кольца должна быть в пределах 17-20 мм, а диаметр 190 мм. Через лунку такого диаметра проходит практически вся рыба, но если вам посчастливилось поймать трофейный экземпляр всегда можно пробурить еще пару лунок с перекрытием и поднять трофей на лед.

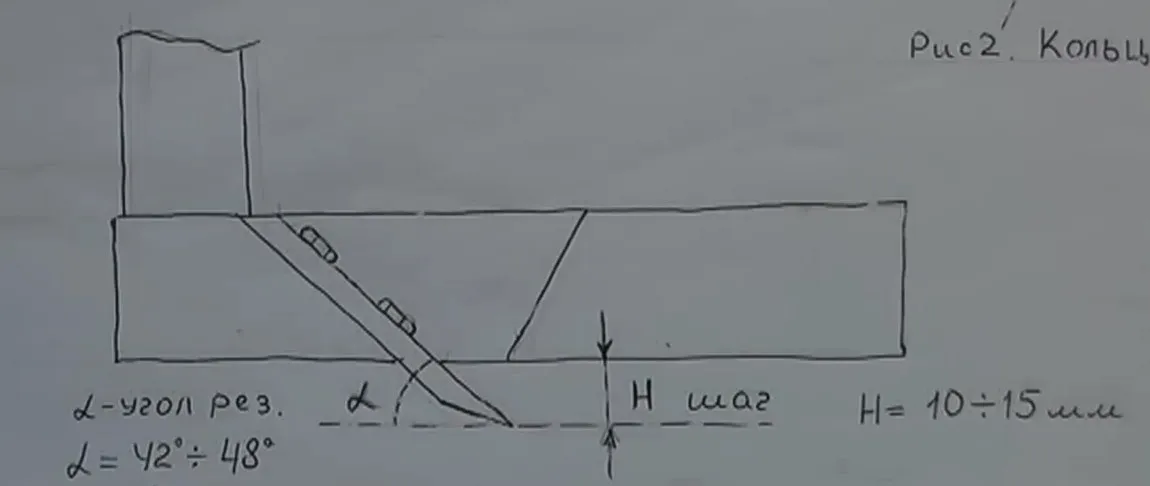

Режущая поверхность ножа должна располагаться к поверхности льда под углом 42-48 градусов. Изначально угол делается 45 градусов, а затем подкладывая пластины под тот или иной болт угол меняется.

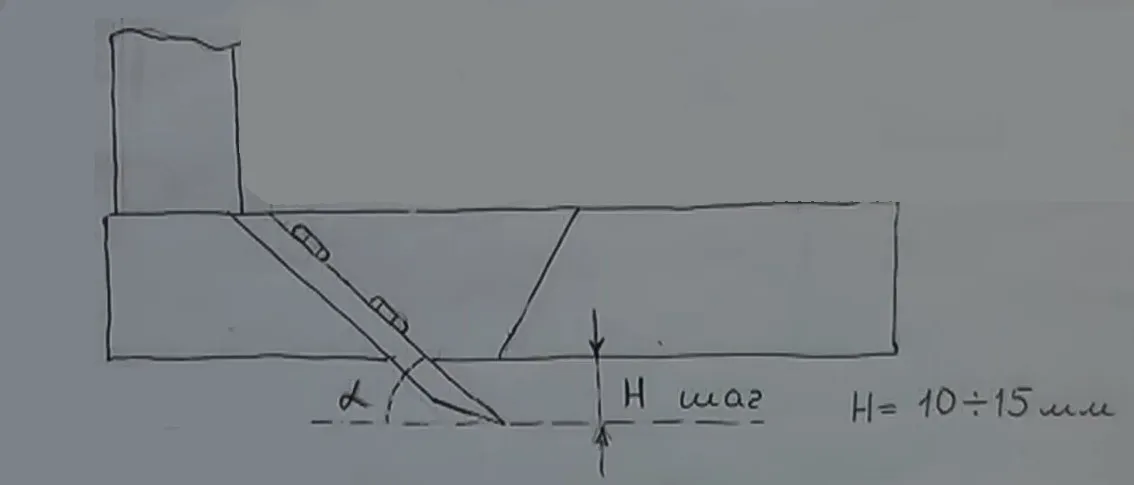

Расстояние от нижней поверхности кольца до режущей кромки 10-15 мм.

Штанга коловорота

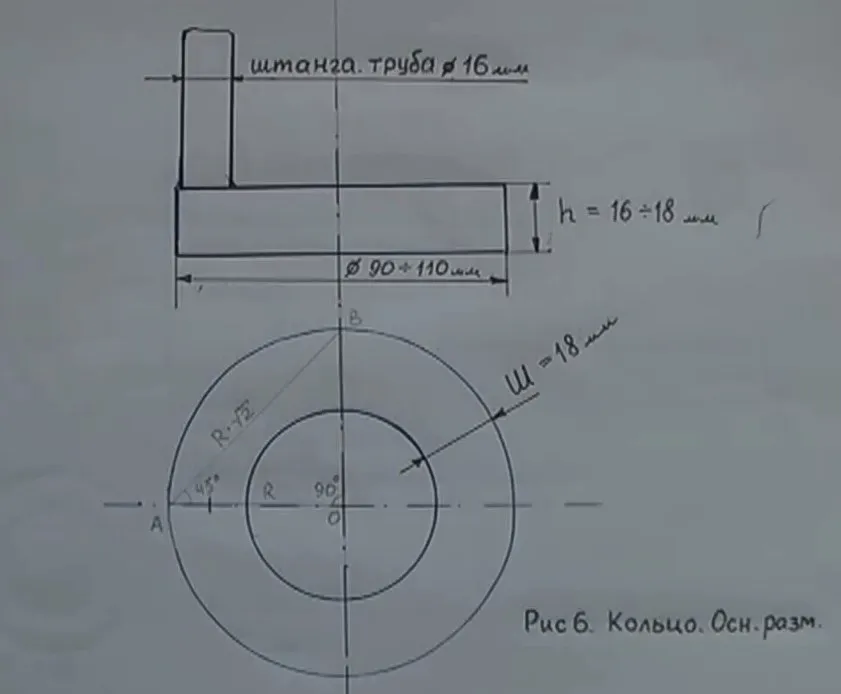

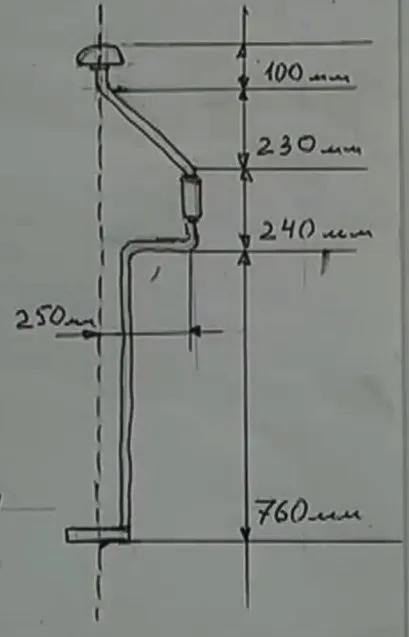

Коловорот изготовлен из 16мм стальной трубы, размеры которого представлены на рисунке.

В месте соединения кольца и трубы лучше всего установить металлический стержень, на который оденется труба и затем приваривается к кольцу. Необходимо это для усиления жесткости конструкции.

Изготовление ножа

Нож для кольцевого ледобура изготавливается из обычного ножа для рубанка. В любом магазине, где продаются строительные инструменты, вы легко сможете его купить.

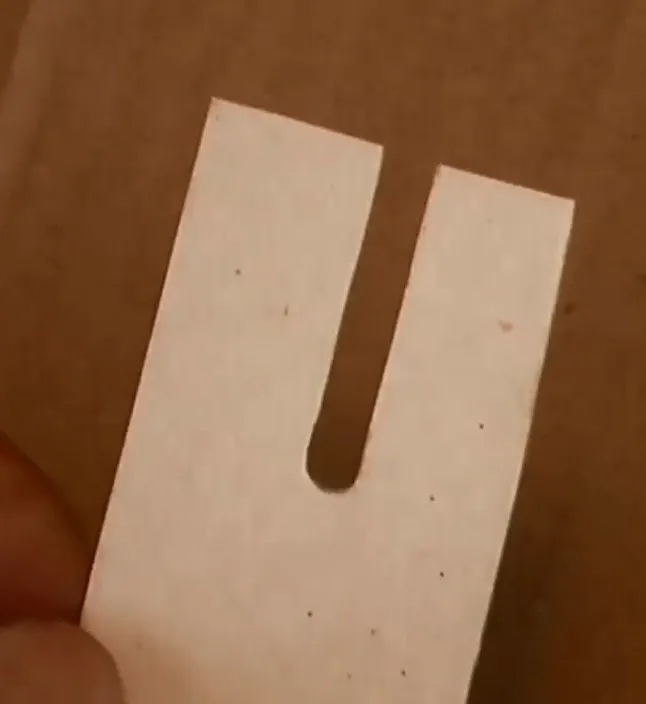

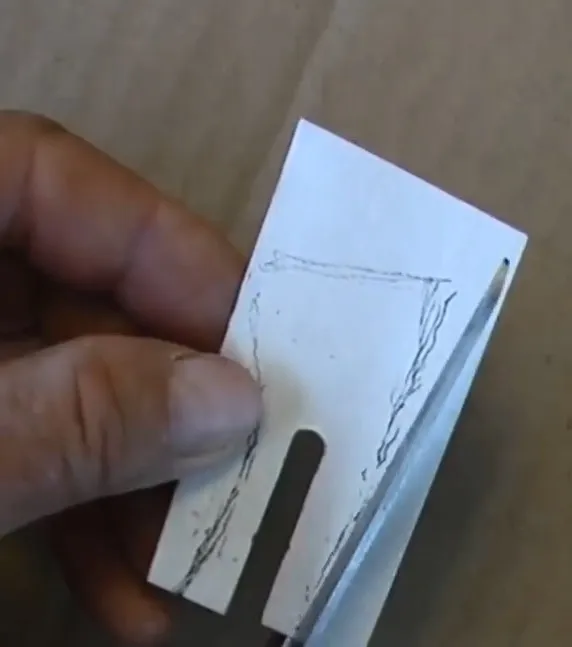

Для изготовления правильной формы ножа, необходимо сначала изготовить заготовку из плотного картона. В куске картона прямоугольной формы вырезается щель шириной, равной диаметру крепежных болтов.

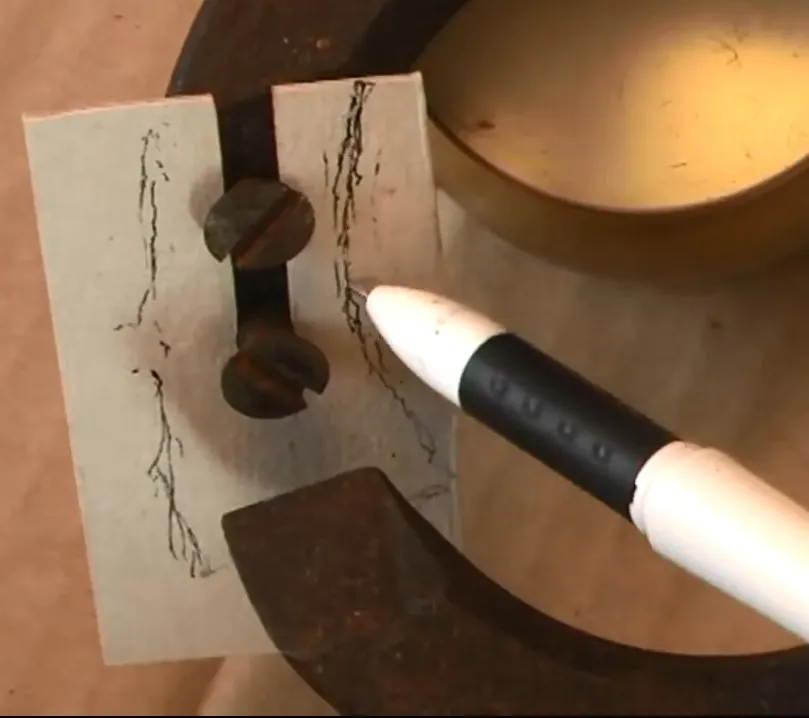

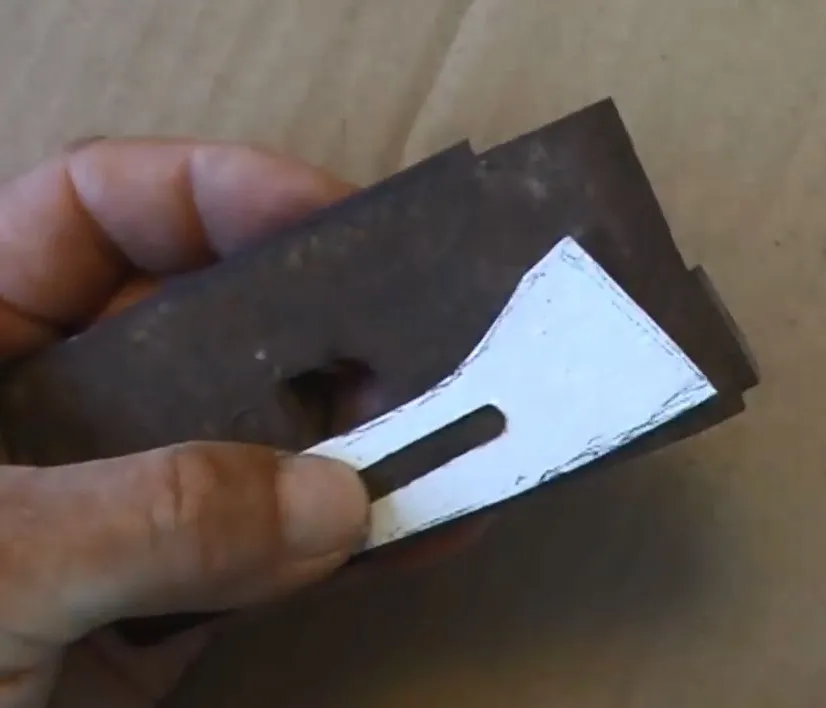

 Полученная заготовка устанавливается в ледобур на место будущего ножа. Слегка закрепляется крепежными винтами и на нашей заготовке рисуем контуры будущего ножа.

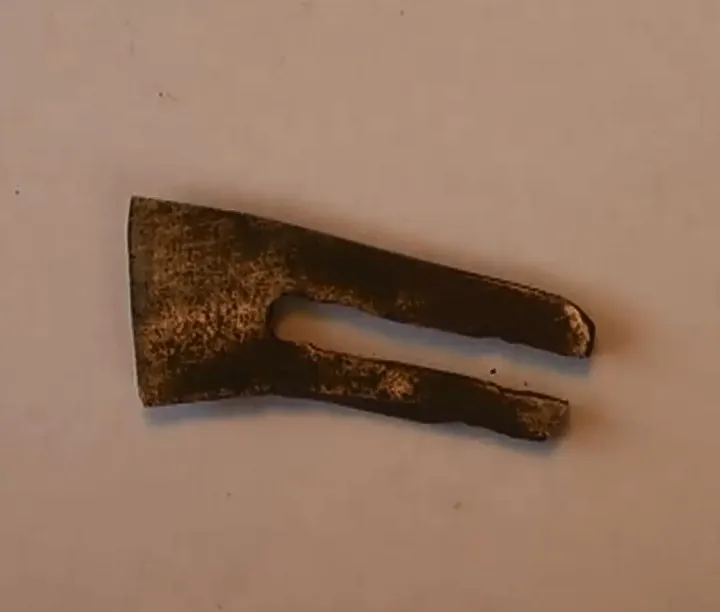

Затем вырезаем получившиеся контуры и переносим их на металлическую заготовку.

Устройство рукояти и грибка

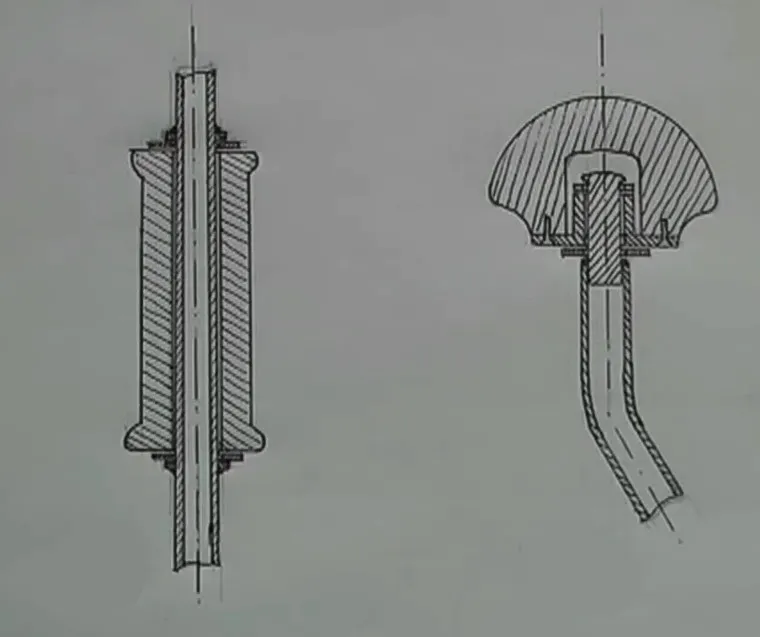

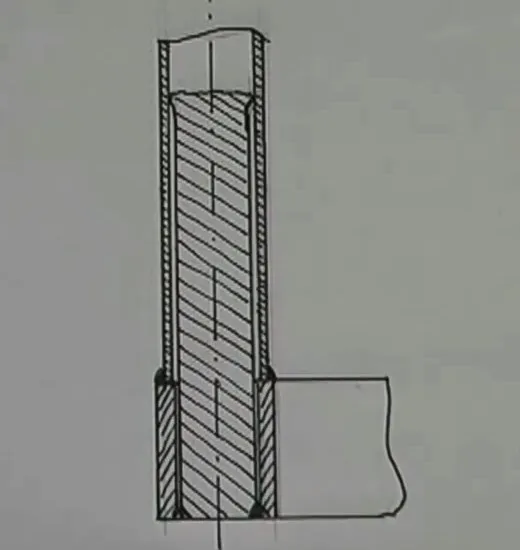

В трубку вварен стержень, на который надета втулка из антифрикционного материала (капрон). Сверху одевается непосредственно грибок, изготовленный из дерева, как показано на рисунке.

Ледобур кольцо своими руками видео
