Изготовление самодельного насоса для воды — пошаговая инструкция

Руководство о создании мощного низковольтного водяного насоса для различных задач. Например, вы можете использовать его для выкачивания воды из бочки для полива растений и других нужд. Одной из ключевых преимуществ данного насоса является его способность эффективно работать от 12-вольтовой аккумуляторной батареи. Если интересует, предлагаем рассмотреть «самодельный насос для воды».

Понадобится

• Электромотор 775 — первое, что понадобится. Его можно купить на Али Экспресс по ссылке. Либо найти похожий.



• Фитинг для ПВХ труб. Из него будет сделан корпус насоса.

Изготовление водяного насоса

Берем переходник с диаметра 50 мм на 32 мм.

И заглушку для трубы на 50 мм.

В заглушке размещаем отверстия под двигатель: два под винты крепления, одно под вал.

Высверливаем и зачищаем от заусенцев.

Теперь необходимо отрезать нижнюю чать. Размечаем ровную линию вращая заглушку.

Отпиливаем ножовкой. При помощи наждачной бумаги выравниваем поверхность и избавляемся от заусенцев.

Так же отрезаем юбку у переходника по той же схеме.

Совмещаем переходник с заглушкой для проверки ровности прилегания поверхностей.

Берем небольшой кусок трубки ПВХ на 20 мм в диаметре и спиливаем ее под угол примерно 45 градусов. Далее необходимо создать округлую поверхность обрезанного края. Для этого оборачиваем переходник наждачной бумагой и стачиваем край трубки до получения формы окружности.

В переходнике делаем отверстие под трубку.

Вклеиваем трубку в отверстие с помощью клея на эпоксидной основе.

Возьмем одноразовый шприц и проверим насколько плотно он одевается на вал двигателя. Если плотно, то это нормально, так нам и надо.

Отрезаем кончик шприца.

Для изготовления крыльчатки необходимо вырезать квадрат из алюминия. В нем проделать отверстие, такое, чтобы юбка шприца туго одевалась.

Размечаем квадрат на 9 частей.

Проводим диагонали в квадратах через клетку. См. фото.

Срезаем уголки ножницами по металлу.

Загибаем квадраты. Смотрите фото:

Из ненужной камеры от велосипеда или машины вырезаем прокладку под двигатель.

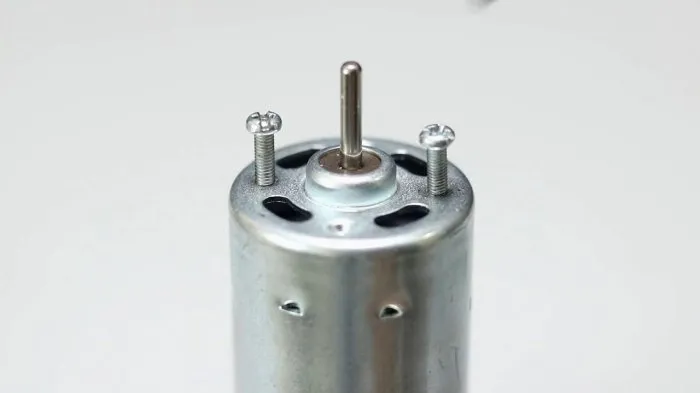

Берем мотор с винтами.

Одеваем прокладку, одеваем заглушку и фиксируем все это винтами.

Затем одеваем отрезанную пипочку от шприца юбкой к мотору.

Далее одеваем крыльчатку. Все должно сидеть очень плотно. Не лишним будет проклеить все клеем на эпоксидной основе.

Из трубы 50 мм диметра вырезаем кольцо, 10 мм шириной примерно. Вставляем половиной в переходник. Ту часть что видно через отверстие — удаляем.

Собираем насос воедино.

Проклеиваем стык горячим клеем.

Сверху на трубку надеваем угловой фитинг.

А в переходник вклеиваем ещё переходник с диаметра 32 мм на 20 мм. Фиксируем на горячий клей.

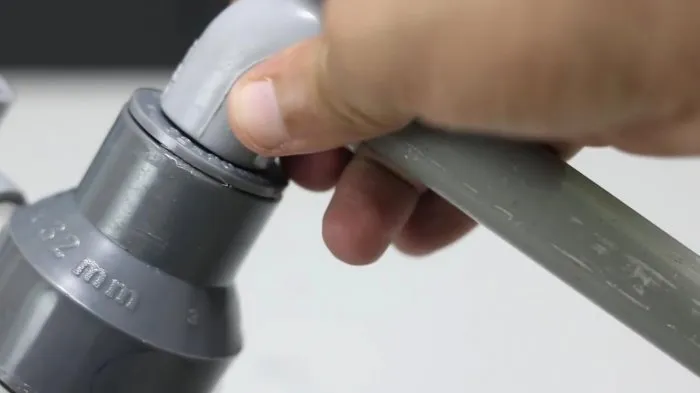

Вставляем трубку. Это будет заборник для воды.

Пришло время испытаниям. Для надежности можно закрепить мотор на доске, обвязав металлическим хомутом.

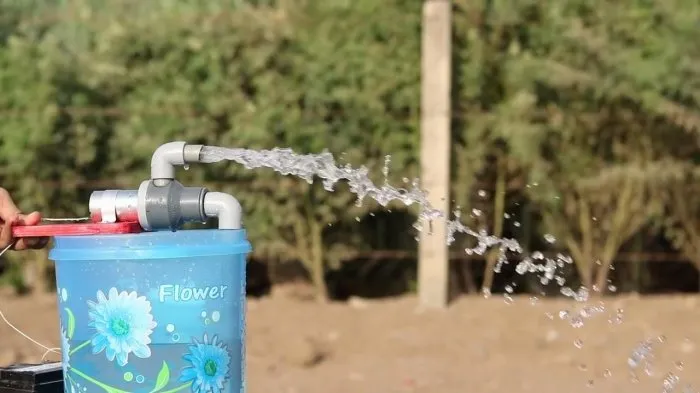

Подключать систему будем к напряжению 12 В. Опускаем трубу заборника в емкость с водой. Подаем напряжение и насос работает.

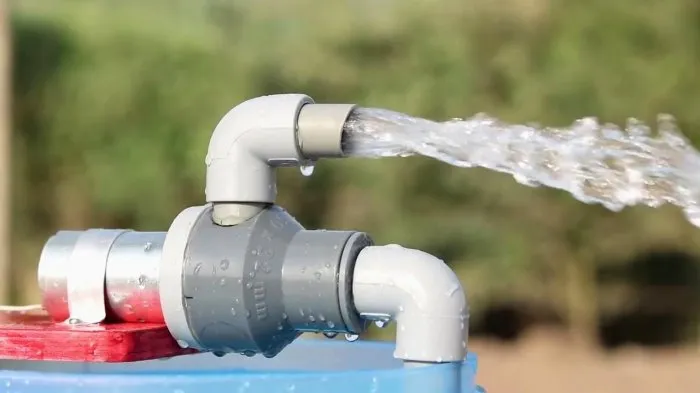

Струя отбрасывается примерно на метр.

Где и как использовать подобную конструкцию решать Вам. Всем пока, до новых встреч!
