Изготовление самостоятельного обратного клапана для канализации 110 из ПВХ труб

Излишнее наполнение септика может вызвать возврат грязных стоков обратно в помещение, что является потенциально неприятной ситуацией. Для предотвращения такого нежелательного случая достаточно установить в системе канализации обратный клапан. Этот элемент может быть собран любым взрослым человеком самостоятельно. Если вам интересно создание обратного клапана для канализации диаметром 110 мм своими руками, я готов рассмотреть данную тему подробнее.

Понадобится

Материалы:

• пластиковые трубы разного диаметра;
• старая велосипедная камера;
• суперклей 502;
• двухкомпонентный клей;
• болты и гайки;
• водостойкий клей.

Инструменты: разметочно-измерительные средства, дрель, строительный фен, напильник, плоскогубцы, тканевая салфетка, ножницы, молоток и пр.

Процесс изготовления обратного клапана на выходе канализационной трубы

Размечаем трубу ПВХ диаметром 9 см и отрезаем заготовки длиной 20, 10 и 3 см. Заготовки в 10 и 3 см разрезаем по образующей.

Один конец заготовки в 20 см с помощью листа бумаги размечаем под косой срез на глубину 5 см. Неровности косого среза удаляем шлифовкой о поверхность бетонной стяжки.

Заготовку длиной 10 см нагреваем строительным феном, разгибаем и превращаем в пластину, используя дополнительно жесткий деревянный круг и тканевую салфетку.

По центру пластины в поперечном направлении проводим линию, от нее в стороны откладываем 10 и 11 см, и также проводим линии. 10-ти сантиметровый участок пластины размечаем в продольном направлении четырьмя линиями, отстоящими от краев соответственно на 1 и 3 см. Вырезаем крайние и центральный фрагменты, в результате получаем 2 полоски шириной 2 см. Также отрезаем участок в поперечном направлении за пределами 10 см.

Поочередно прогреваем полоски и с помощью пластиковой трубки диаметром 1,6 см формируем кольцевые петли, симметричные относительно оставшейся части пластины. Убеждаемся в том, что пластина свободно вращается на петлях вокруг трубки.

Из старой велосипедной камеры вырезаем фрагмент, повторяющий контур пластиковой пластины, и склеиваем их между собой суперклеем 502. Обрезаем ножом края резины, выступающие за периметр пластины.

Пользуясь феном, формируем с помощью трубы диаметром 1,6 см на конце пластиковой полосы петлю и сгибаем ее под некоторым углом по отношению к полосе. Помещаем петлю полосы между петлями пластины, покрытой резиной, и пропускаем через 3 этих петли трубку диаметром 1,6 см.

Небольшой кусок трубы на 1,6 см нагреваем феном и с помощью другого кусочка такой же трубы формируем раструб, после остывания которого нарезаем из него широкие и узкие кольца.

Одно широкое кольцо натягиваем ни конец трубки на 1,6 см, свободный конец пропускаем через первую петлю пластины, надеваем поочередно узкое кольцо, петлю пластины, второе узкое кольцо, другую петлю пластины и, наконец, натягиваем на второй конец трубы широкое кольцо.

Сторону пластины, покрытую резиной, накладываем на косой срез трубы так, чтобы пластина располагалась на самой короткой образующей. В пластине и трубе в продольном направлении сверлим два сквозных отверстия.

Смешиваем двухкомпонентный клей и приклеиваем им два болта, вставленных в отверстия изнутри трубы. Снаружи на болты одеваем пластину и закрепляем ее гайками, которые затягиваем плоскогубцами.

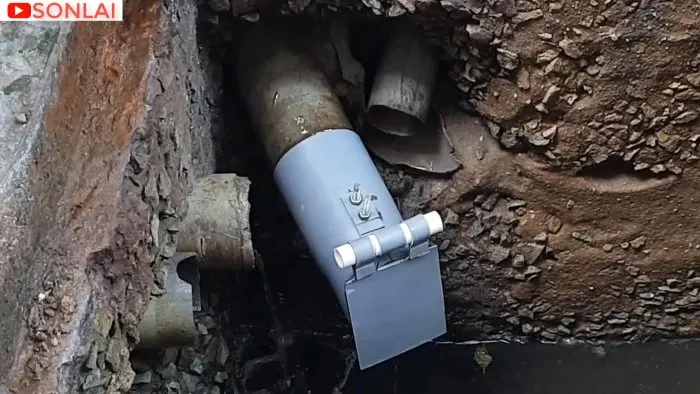

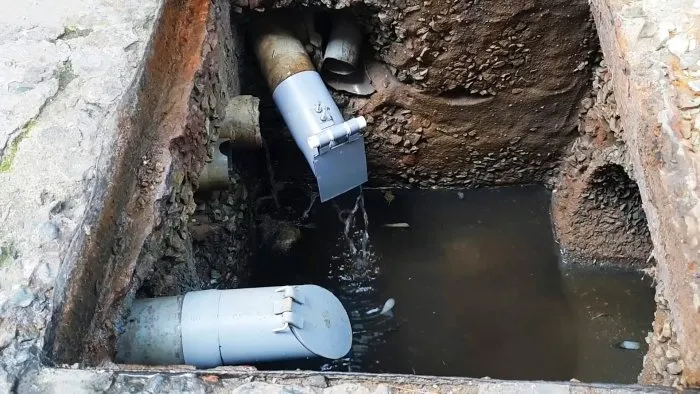

Конец канализационной трубы в септике покрываем водостойким клеем и надеваем трубу с обратным клапаном так, чтобы клапан закрывался под действием своего веса. Поступающая по трубе сливная вода приоткрывает клапан, и она свободно попадает в септик.

В случае переполнения септика, благодаря обратному клапану, грязная вода не пойдет по трубе в помещение, т. к. обратный клапан автоматически перекроет вход в канализационную трубу.

Смотрите видео

Как работает обратный клапан для воды?

Обратный клапан для воды это устройство, которое используется для предотвращения обратного течения воды в трубопроводах. Он состоит из клапана, установленного в определенном месте в трубопроводе, и пружины, которая удерживает клапан в закрытом положении.

Когда вода течет в правильном направлении, клапан остается открытым. Однако, если вода начинает течь назад, пружина вдавливается, закрывая клапан и предотвращая обратный поток воды. Это обеспечивает нормальный поток воды в трубопроводах и защищает их от переполнения или загрязнения.
