Изготовление шведской стенки по чертежу своими руками
Забота о молодом поколении включает физический аспект в воспитании. Регулярные занятия спортом способствуют укреплению детских тел, развивают их силу и выносливость, а также помогают освободиться от лишней энергии.
- Подготовительные работы для изготовления шведской стенки
- Спортивный снаряд из дерева
- Шведская стенка из металла
Подготовительные работы для изготовления шведской стенки
Изготовить спортивный снаряд можно из двух видов: дерева или металла. Каждый имеет свои преимущества. Деревянная шведская стенка изготавливается из натуральных материалов, легко и органично вписывается в дизайн помещений, изготовление занимает мало времени. Металлическое изделие гораздо прочнее, и выдержит вес даже нескольких детей или взрослых. Но оно требует навыков работы со сварочным аппаратом, что доступно не каждому.
Спортивные стенки бывают деревянные и металлические
Независимо от выбираемого материала, на первоначальном этапе строительства необходимо подготовить чертежи будущего снаряда. Это поможет рассчитать правильные параметры, ведь высота стандартной квартиры не превышает 2,7 м. Помимо этого, в чертеже необходимо учесть расстояние между двумя стойками, чтобы правильно отмерить перекладины. Учесть габариты будущего спортивного снаряда, чтобы вписать его в уже имеющийся интерьер. Чертежи помогут определить правильное соединение стенки и перекладины, подогнать размеры, и наметить крепления.
Размеры стенки должны быть таковы, чтобы она не касалась пола на случай подстилания ковра или коврового покрытия. Сверху она также не должна задевать потолок, чтобы можно было легко снимать перекладину для виса. Высота должна быть безопасной для детей.

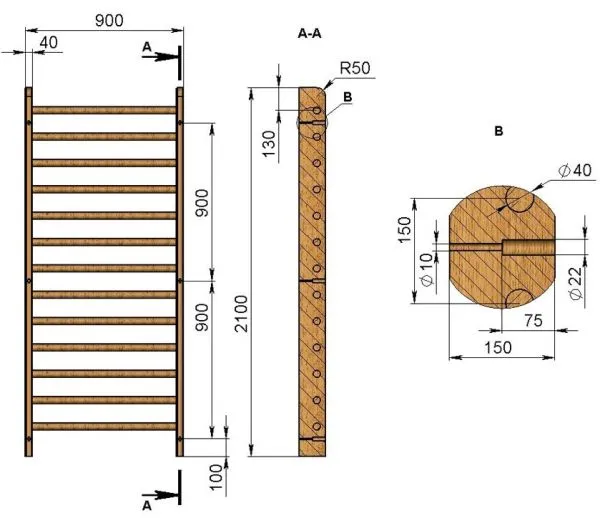

Чертежи деревянной спортивной стенки для домашних тренировок
Спортивный снаряд из дерева
Шведская стенка своими руками для изготовления потребует следующие материалы:
- доска более 4 м в длину; толщиной около 2 см, а шириной 10 см;
- черенки для лопаты или метлы 4 шт. по 120 см;
- набор инструментов;
- клей или жидкие гвозди для древесины;
- шурупы.

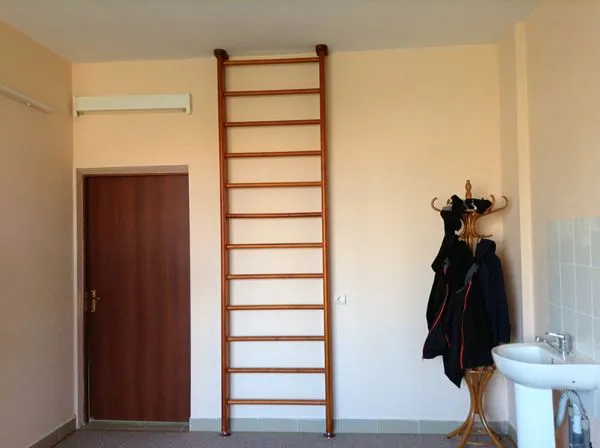

Шведская стенка просто идеальна для домашних тренировок
Подготовка стоек и перекладин
Доску распиливают пополам, отмеряя нужной длины стойки. Концы брусьев закругляют при помощи лобзика, отпиливая лишнее. Первично шлифуют рубанком, затем обрабатывают наждачной бумагой или шлифовальной машинкой. Отмеряют расстояние для будущих перекладин (примерно 30 см), намечают места отверстий при помощи тонкого сверла.
Подготовка перекладин начинается с определения их длины. Обычно она составляет 60 см, поэтому черенки распиливают пополам. Если на заводе их не зашкуривали — придётся проводить этот процесс самостоятельно. Любая шероховатость и скол изделий из дерева может обернуться занозой на руках в дальнейшем. Бруски и перекладины обрабатывают морилкой, затем покрывают лаком или краской в зависимости от желаемого внешнего вида.
Чертеж спортивной лестницы с навесным брусом из дерева
Сбор конструкции
После высыхания в брусках делают отверстия. Для этого в качестве насадки на дрель используют, либо перо нужного диаметра, либо коронку. Отверстие следует сделать несквозным, чтобы осталась возможность дополнительно укрепить ступеньки шурупами и клеем. Также ровная поверхность стойки, без следов углублений, имеет более эстетичный вид. Затем конструкцию собирают воедино: концы перекладин обрабатывают клеем, вставляют в одну стойку, затем сверху закрепляют вторую. Дополнительные крепления обеспечивают саморезами, соединяя ими стойку и ступеньку.

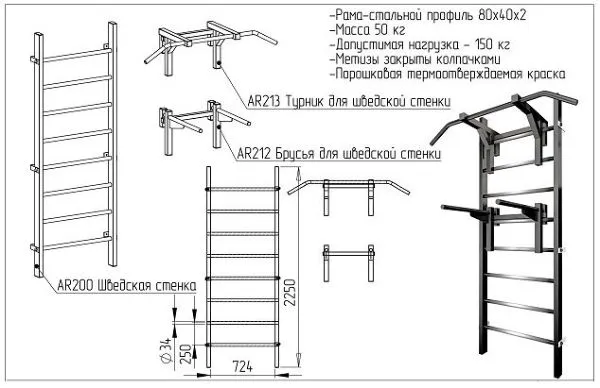

Чертежи шведской стенки с навесным оборудованием
Крепление к стене осуществляют при помощи металлических уголков. Для этого намечают отверстия на нужной высоте, ориентируясь по строительному уровню. Подбирают дюбеля нужных размеров и параметров, и закрепляют лестницу на стене.
Изготовление съёмной перекладины
Съёмные турники делают в нескольких вариантах: выпиливают цельные боковины; собирают из двух планок, соединяя их под углом; сваривают из металлических труб, сгибая концы в крючья. . Если есть возможность сделать заготовки на фрезерном станке, или изготовитель обладает навыками фигурной резки лобзиком, то выпилить нужные запчасти из плотной фанеры (более 18 мм) не составит труда. Потребуется сделать две одинаковые боковины треугольной или плавной «Г»-образной формы с вырезанными крючьями, которыми турник цепляют за перекладину.
Следует учесть расстояние между крючьями, оно должно соответствовать промежутку между перекладинами. Боковины сзади скрепляют при помощи полосы фанеры, размер которой немного меньше длины перекладин. Это необходимо для прочного вкладывания перекладин в пазы, без помех со стороны боковых стоек.
На конце выступающей части боковин подготавливают отверстия и вставляют перекладину, укрепляя её саморезами. Следует отметить, что подобная конструкция рассчитана в первую очередь на вес ребёнка: для взрослого разумнее изготовить съёмный турник из металла.

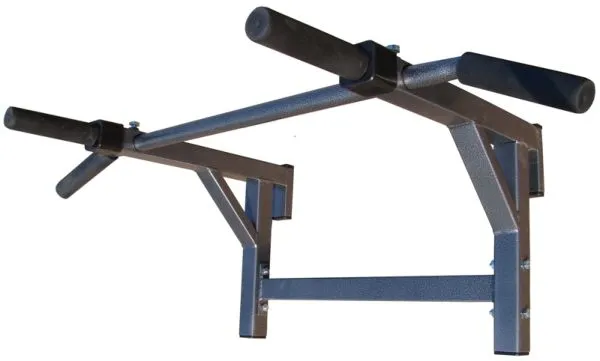

Навесное оборудование с широким хватом
Шведская стенка из металла
Металлическая шведская стенка своими руками не так проста в изготовлении. Подготовительных работ она потребует меньше, если материалы приобретаются в магазине. Покупные трубы не надо зачищать от старой краски и ржавчины. Для изготовления берут:
- две квадратные профильные трубы 25×25мм, общей длиной 6 м;
- отрезки полудюймовых труб длиной 50-60 см, количеством по предполагаемому числу ступенек;
- отрезки профильных труб для укрепления турника, размеры определяют исходя из длины выносной части;
- уголки для крепления к стене.
Стойки нарезают по заданной высоте снаряда, примерно 2,5 м, остатки труб используют для выносных частей, приваривая их к верху стоек под углом в 90˚. Сваркой соединяют перекладины со стойками, следя за тем, чтобы металл схватывался основательно, а не верхним слоем.

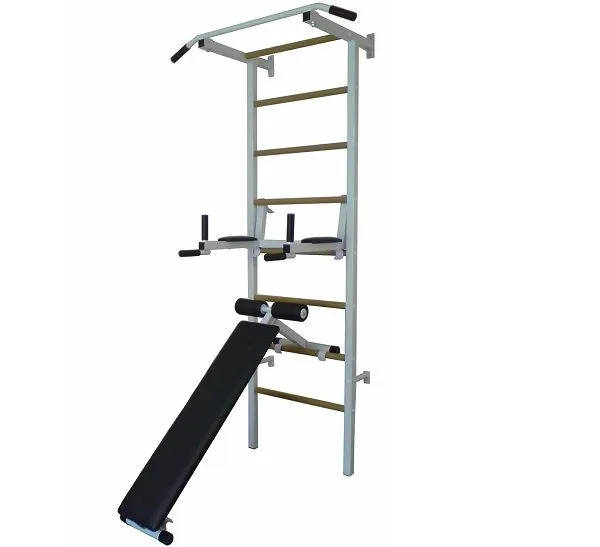

Металлическую спортивную стенку можно дополнить навесными брусьями, упорами для штанги и скамьями для пресса
Затем необходимо сделать укрепления, чтобы при висе на турнике, выносная часть не прогибалась вниз. Для этого отмеряют длину между конечной точкой верхней выносной части и стойкой так, чтобы укрепление образовало третью сторону треугольника. Отрезают трубы нужного размера, не забывая о припусках на обработку. Приваривают укрепления на обе стойки шведской стенки. По всей длине стоек с задней стороны приваривают обрезки труб с гайками, при помощи которых оборудование будет монтироваться на стену. Грунтуют поверхность и покрывают краской и лаком.
Шведская стенка своими руками достаточно легка в изготовлении. Её неоспоримым преимуществом является доступность и низкая цена. Она помогает экономить место в квартире, обеспечивая детей и взрослых снарядом для поддержания физической формы.
Шведскую стенку можно сделать более разнообразной, дополнительно оборудовав канатом или кольцами. Она является хорошей альтернативой громоздких спортивных тренажёров, и пригодна для работы над мышцами всего тела.
