Изготовление собственного инструмента для заточки сверл: 85 фотографий самодельного приспособления для точной заточки
Всякий человек когда-либо сталкивается с необходимостью провести ремонтные работы. Этот процесс характеризуется значительными трудозатратами и сопряжен с большим количеством стресса. Часто во время ремонта инструменты могут выходить из строя или повреждаться. Если вас интересует «создание самодельного устройства для заточки сверл», это также можно учесть.

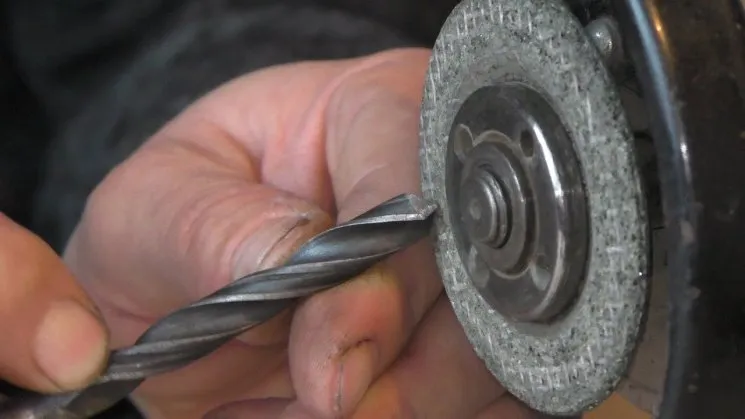

Самым сложным процессом восстановления инструментов в домашних условиях является заточка свёрл. Заточить сверло обычным точильным кругом под нужным углом на глаз почти невозможно.
- Так что же делать?
- Для метала (твёрдых сплавов)
- Почему?
- Чертежи
- А что по поводу других материалов?
- Лень

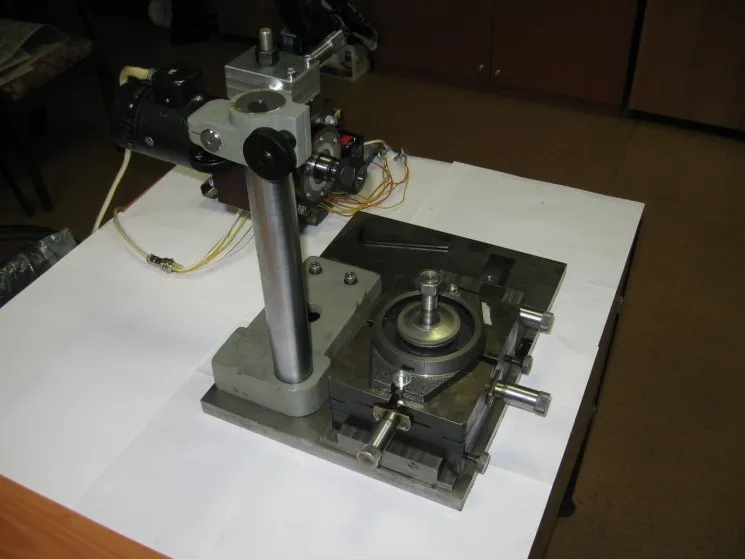

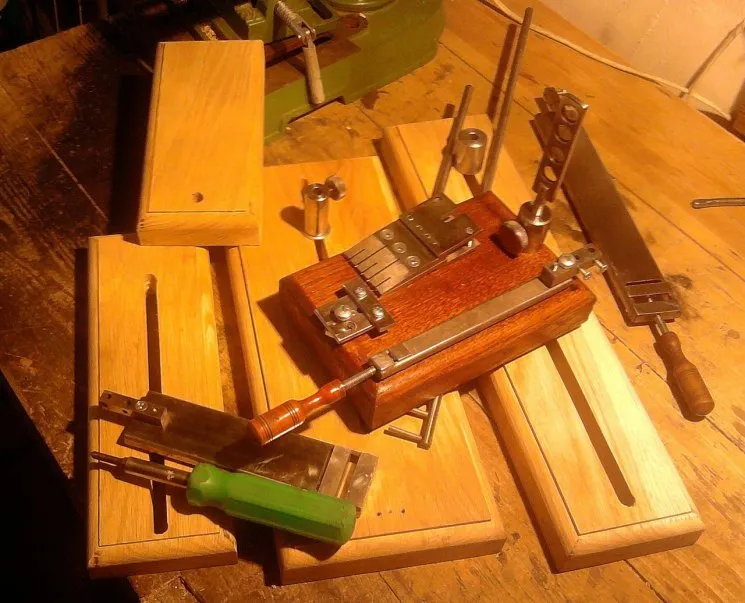

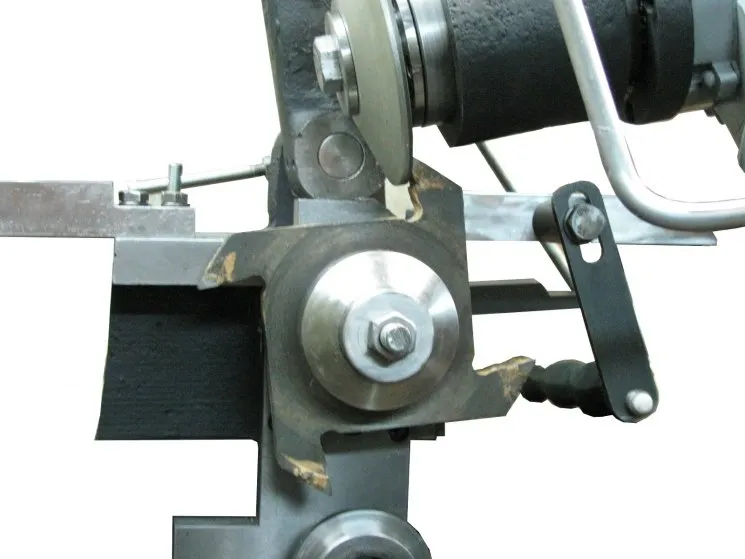

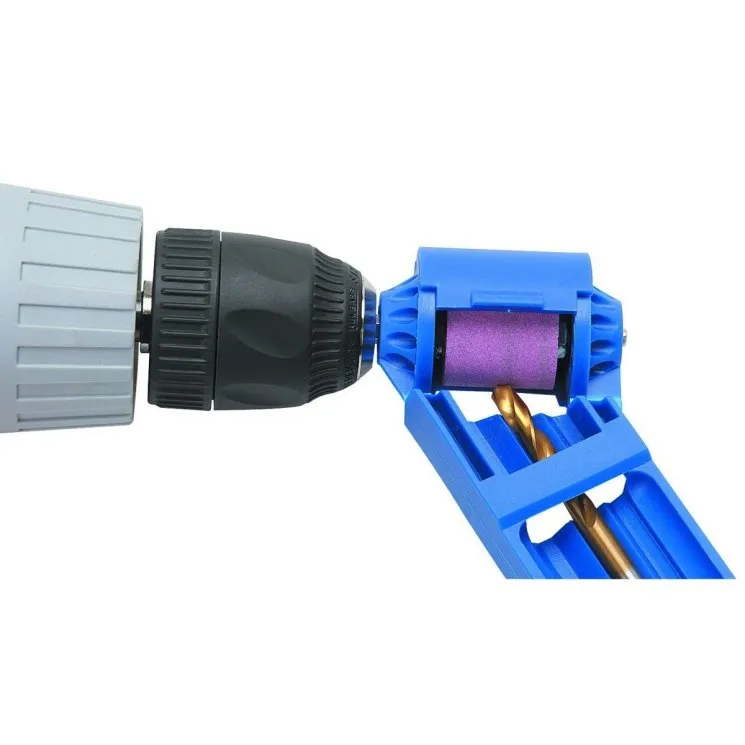

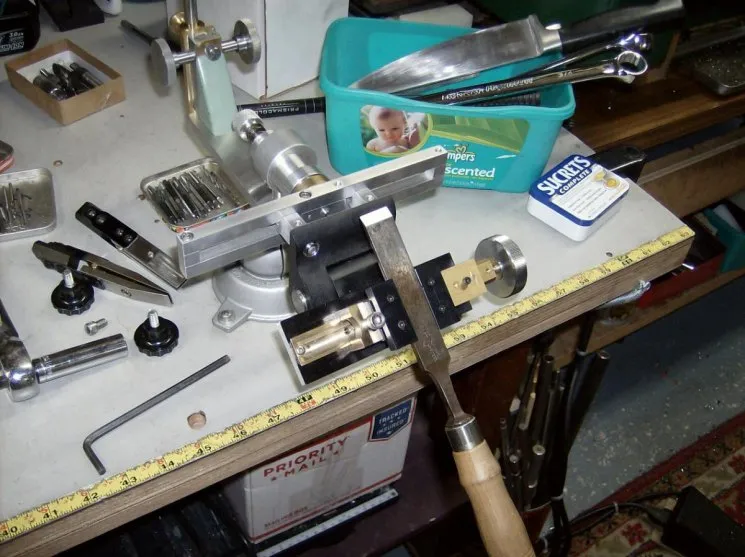

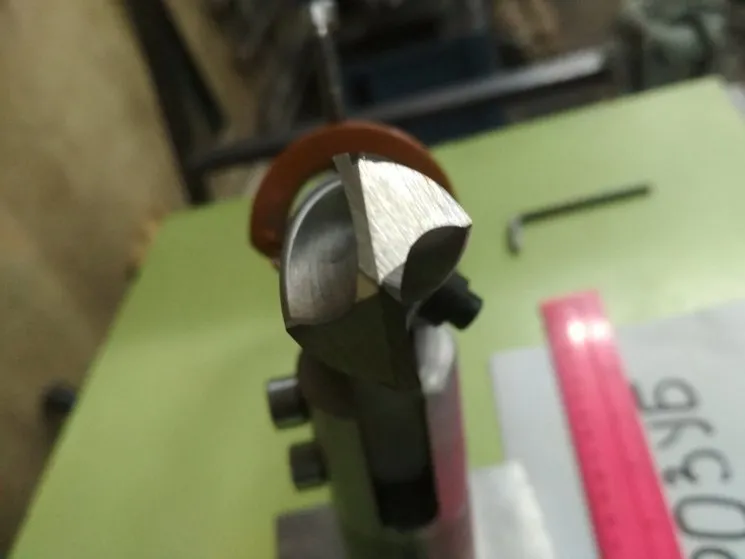

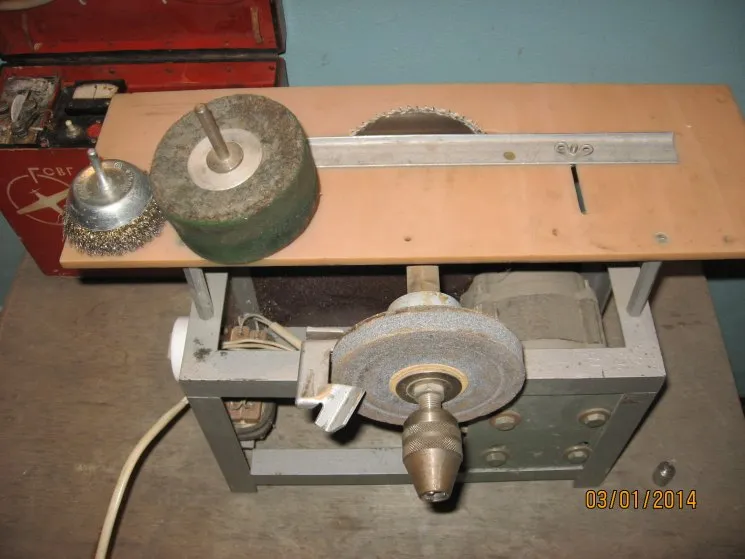

- Фото приспособлений для заточки сверл своими руками
Так что же делать?
Сейчас не понадобятся даже видео создания приспособления для заточки сверл своими руками. Вы быстро узнаете, как сделать нужную нам самоделку.
Сразу стоит сказать, что для разных целей свёрла затачиваются под разными углами:
- Для стали, красной меди, бронзы и латуни нужны свёрла с углом 120-130 градусов;
- Для керамики, гранита, дерева, а также различных мягких материалов – 135-140 градусов;
- Для пластика и магния — 80-90 градусов.
Для метала (твёрдых сплавов)
Очень простое приспособление для заточки таких свёрл можно сделать и дома. Для этого понадобятся:
- Две гайки (одна чем больше, тем лучше, а вторая – должна быть в полтора раза меньше, но так, чтоб она не проваливалась в большую) с шестью рёбрами;
- Болт диаметром меньшей гайки;
- Шайба диаметром меньше большой, но больше меньшей гайки.
Прежде всего нужно взять штангенциркуль и отмерить от края гайки пятую часть диаметра гайки, но не меньше четырёх миллиметров, отмеряем на ребре. На противоположном ребре отмеряем в полтора раза большее расстояние.
Далее – выцарапываем линии из средины стороны к отмеренной точке, так, чтоб получился больший треугольник. То же самое проделываем и с обратной стороны. Теперь ножовкой по металлу, или болгаркой вырезаем треугольники.
«>
«>
«>
«>
«>
«>
Теперь берём меньшую гайку и привариваем её с той стороны, на которой лежит основание вырезанного треугольника. Наша конструкция уже почти готова. Далее – просто опускаем нашу шайбу в большую гайку, а в меньшую – ввинчиваем наш болт. Вот по сути и всё приспособление.
Данное очень простое приспособление для заточки сверл, сделанное своими руками, используется очень просто – первым делом вставляем сверло в треугольники так, чтоб из стороны с большим вырезом выглядывала, требующая заточки, часть сверла и зажимаем его болтом.
Выглядывать сверло должно ровно настолько, чтоб при просмотре сверху самодельного приспособления, ребро гайки было в уровень со срединой сверла.
Теперь можно затачивать. Затачиваем левую грань гайки, опять-таки относительно вида сверху. После – отжимаем наше сверло и прокручиваем его вдоль своей оси на сто восемьдесят градусов, опять зажимаем и затачиваем.
Почему?
Суть нашего самодельного приспособления для заточки сверл заключается в том, что мы используем тот факт, что угол ребра шестиугольной гайки именно такой, какой нужен для заточки сверла по металлу.
Разница в размерах вырезанных треугольников даёт возможность получить конец сверла, подобный конусу.
Обязательным условием является то, что после заточки одной стороны сверла надо повернуть только сверло внутри конструкции.
Саму же конструкцию нужно оставить на месте. Если просто заточить другую сторону, не поворачивая сверло, то конец его будет иметь форму дна лодки и им будет очень неудобно сверлить.

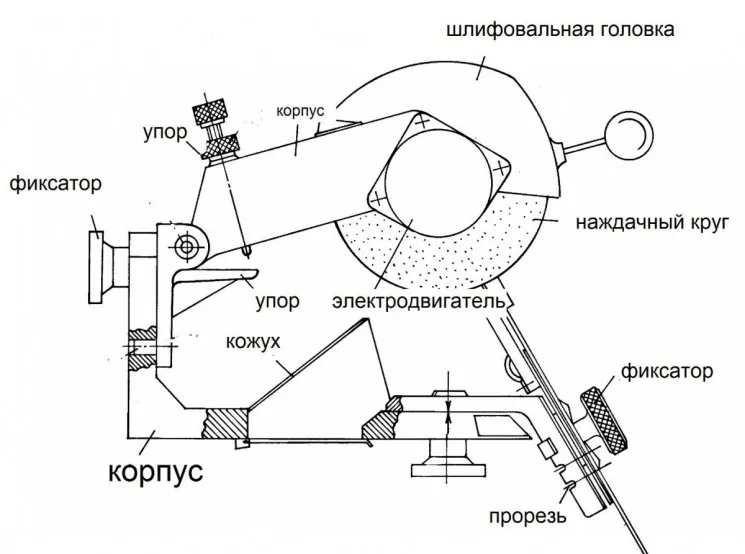

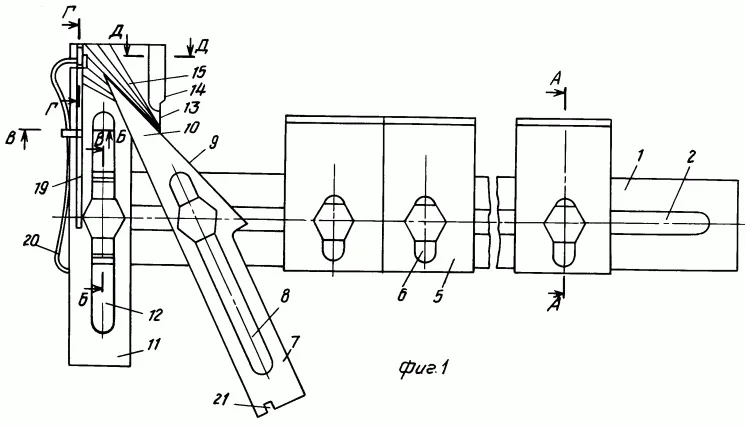

Чертежи
Как видите, не пришлось даже искать чертежи для изготовления приспособления для заточки сверл.
Данная самоделка сэкономит огромное количество денег, ведь специальные устройства стоят прилично, а себестоимость двух гаек, болта и шайбы в сотни раз меньше.
А что по поводу других материалов?
Для создания подобных конструкций нужно учесть требуемый угол заточки. Чем больше угол заточки, тем больше рёбер должна иметь гайка. Для создания подобного приспособления можно использовать, например, восьмиугольную гайку.
Правда в таком случае нужно учесть, что угол заточки будет равен ста тридцати пяти градусам, то есть такое сверло подойдёт для дерева, или гранита.
Для того, чтоб наточить сверло для пластика, или мягких сплавов нужно искать квадратную шайбу. Но в связи с тем, что таковых почти нет, можно использовать квадратный брусок.
Правда тогда нужно будет учесть то, что будет проблематично зажимать сверло, так что лучше обойти лишние пару строительных магазинов.
Лень
Лень – двигатель прогресса на уровне с завистью, поэтому много чего и изобрели. И именно поэтому стоит рассказать о самом важном аспекте, на который нужно обратить внимание при покупке полноценного устройства для заточки.
Прежде всего, обязательно нужно обратить внимание на то, чтоб сверло зажималось плотно и при зажиме не было ни малейшего хода.
В противном случае есть вероятность того, что сверло будет заточено неправильно и принесёт огромное количество проблем при ремонте. Но это не самое плохое, ведь большинство ошибок можно исправить.
Самое главное – то, что неправильно заточенное сверло может стать причиной травм, а этого уж точно никто не хочет.

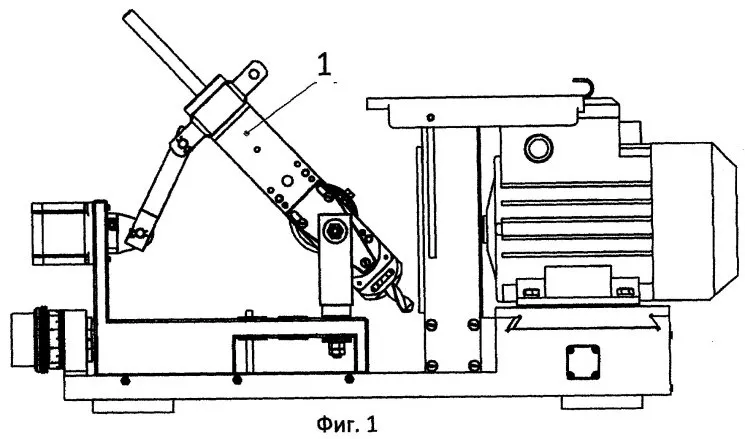

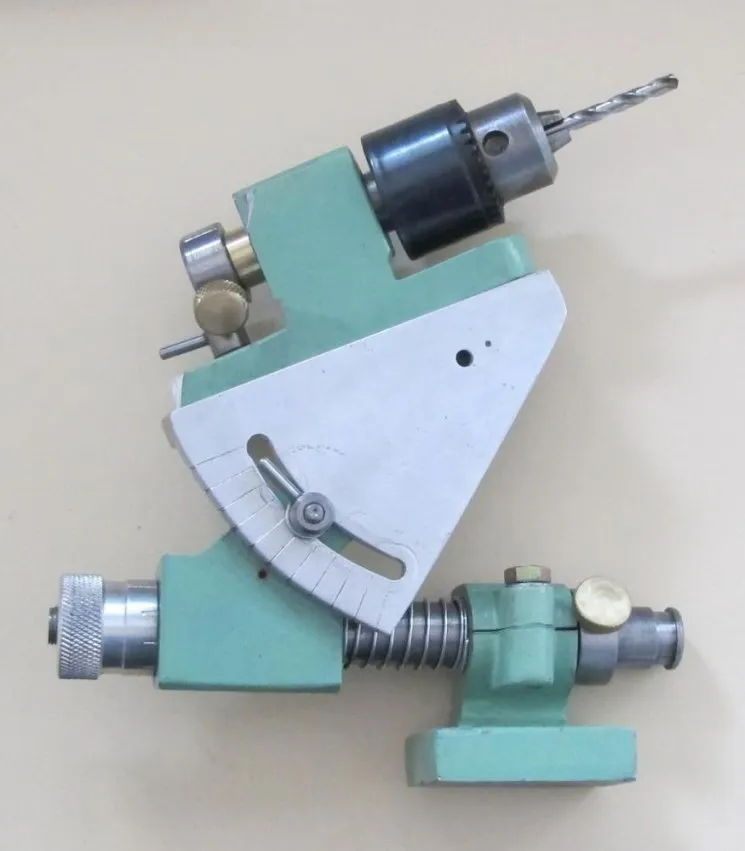

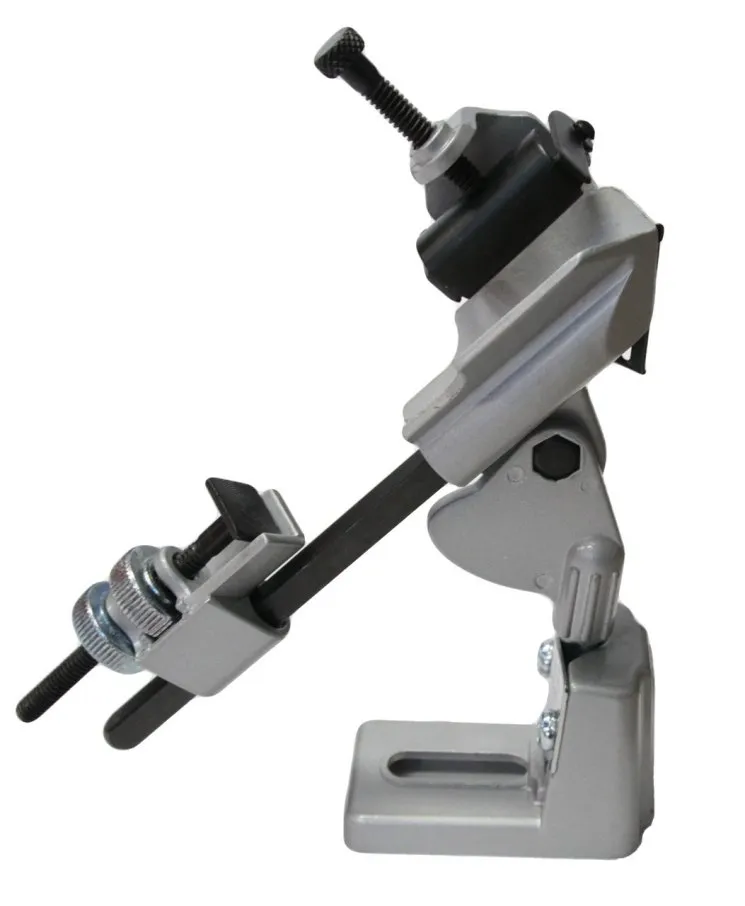

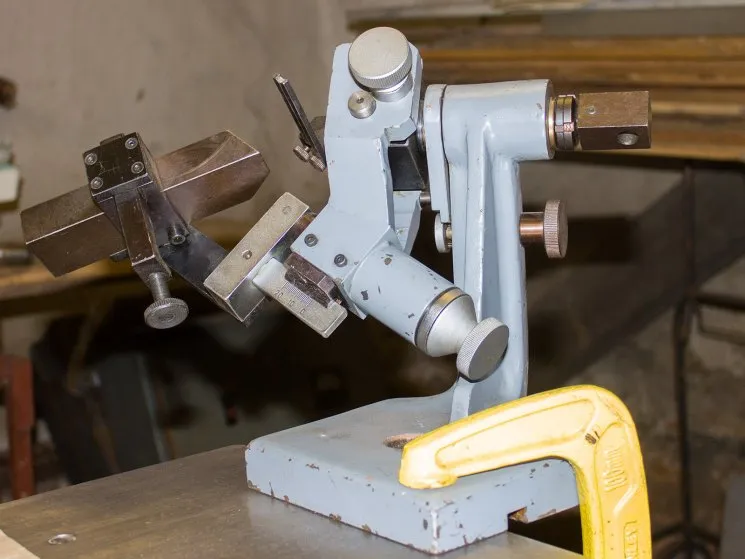

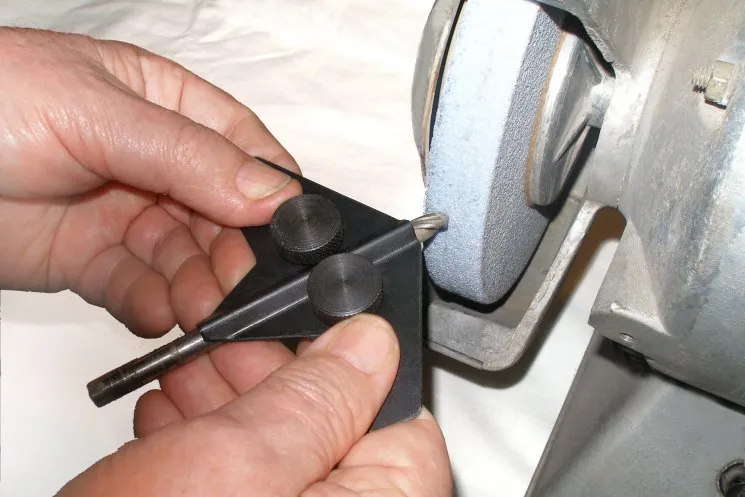

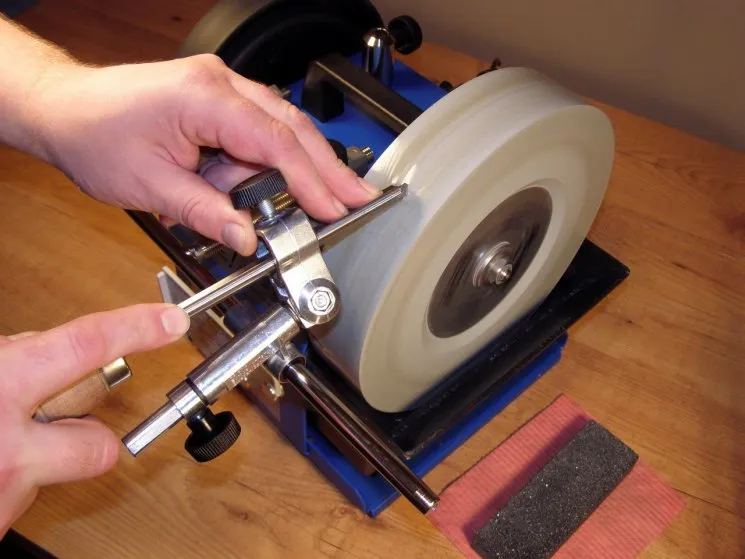

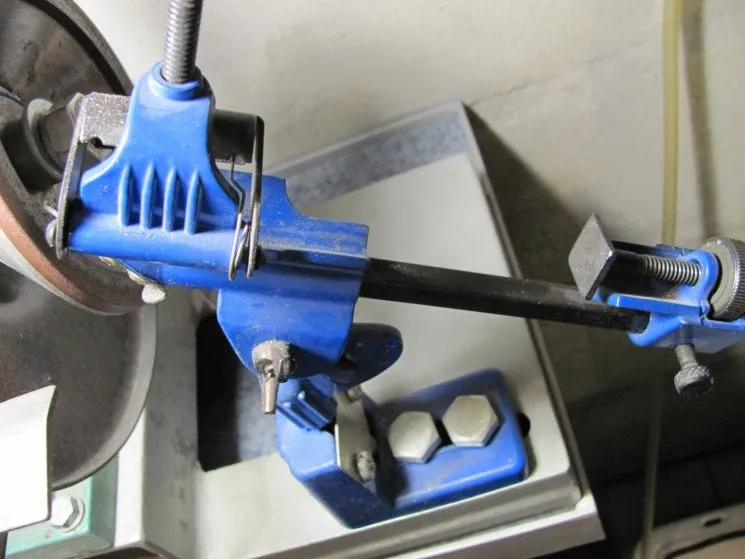

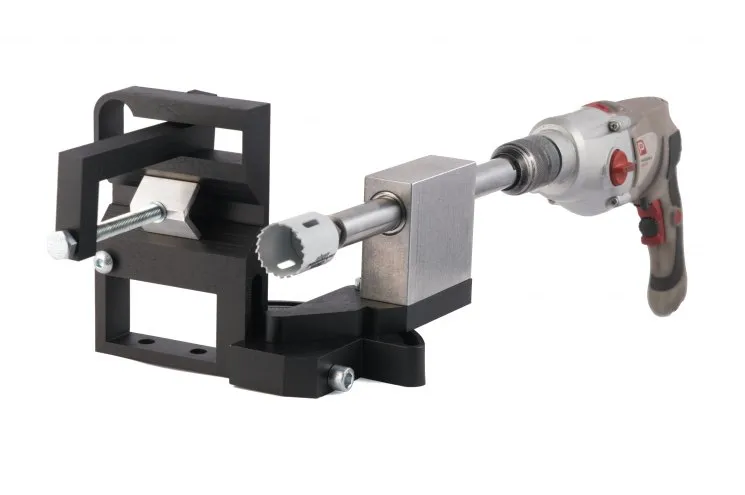

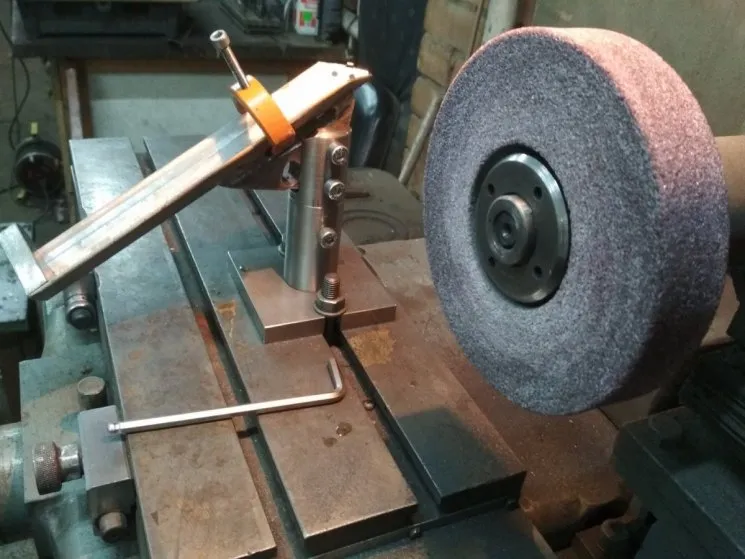

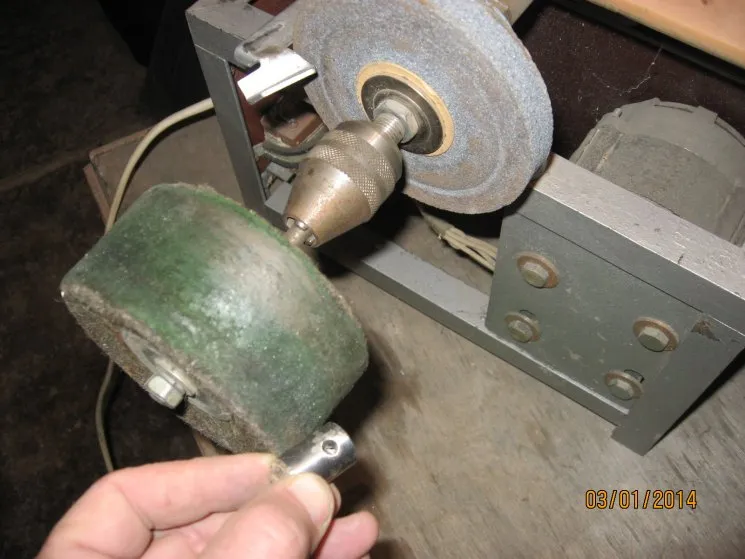

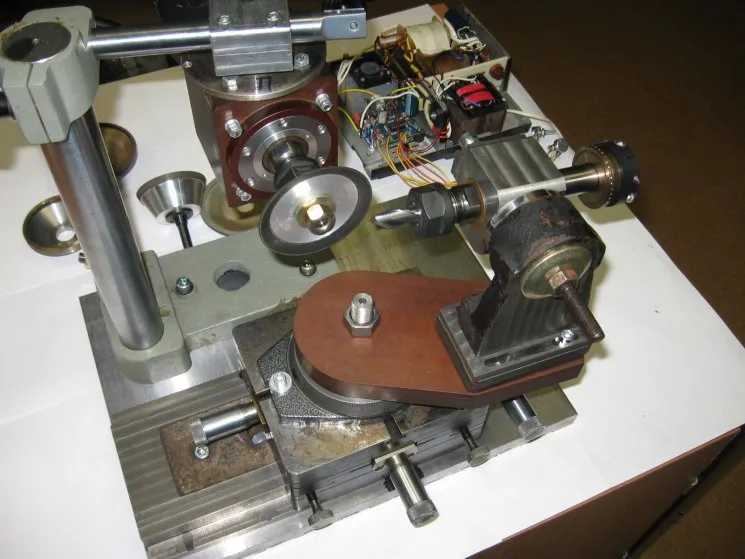

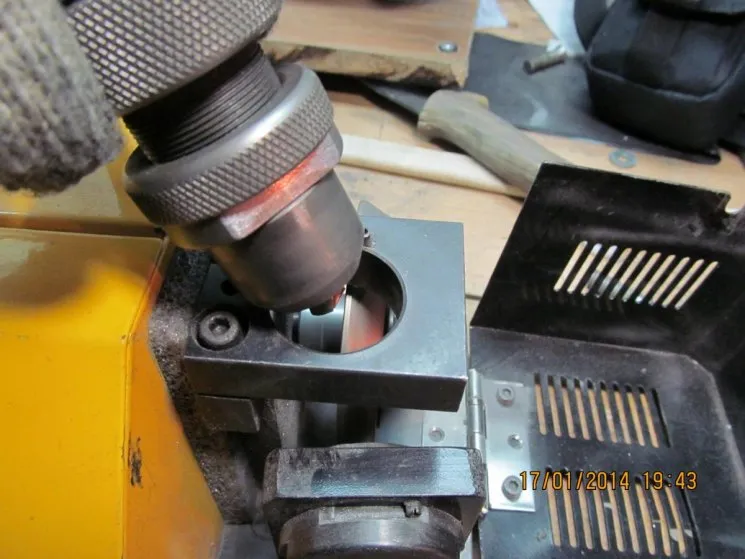

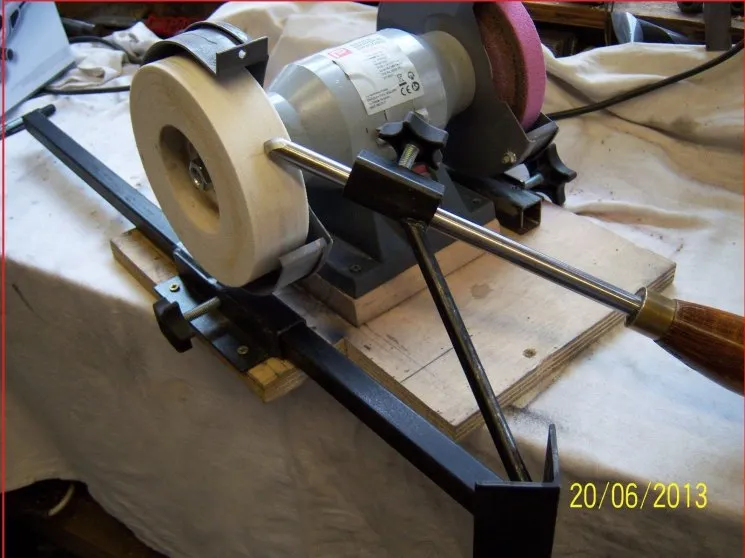

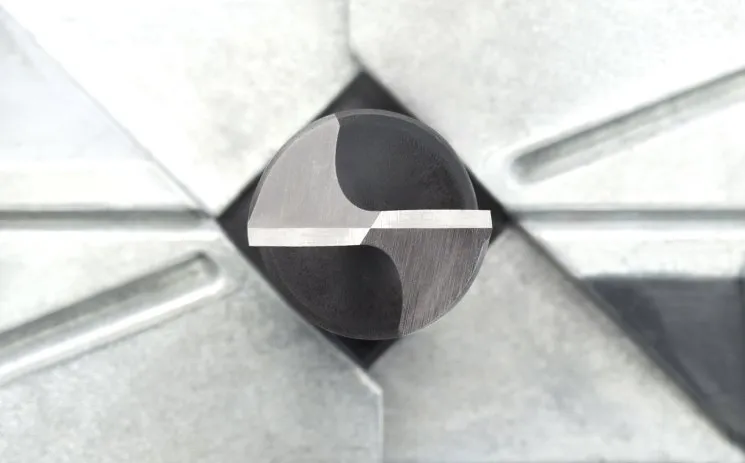

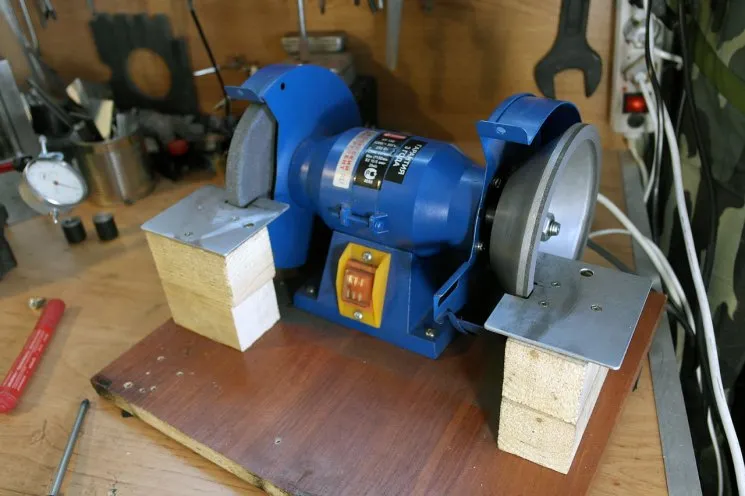

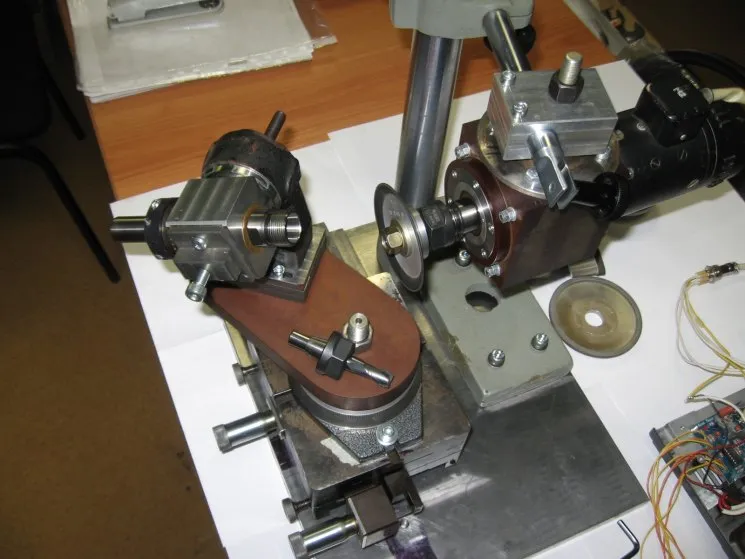

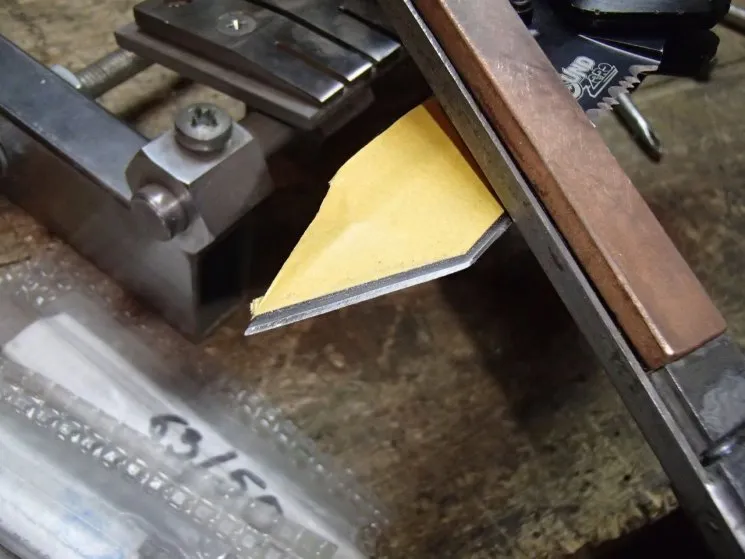

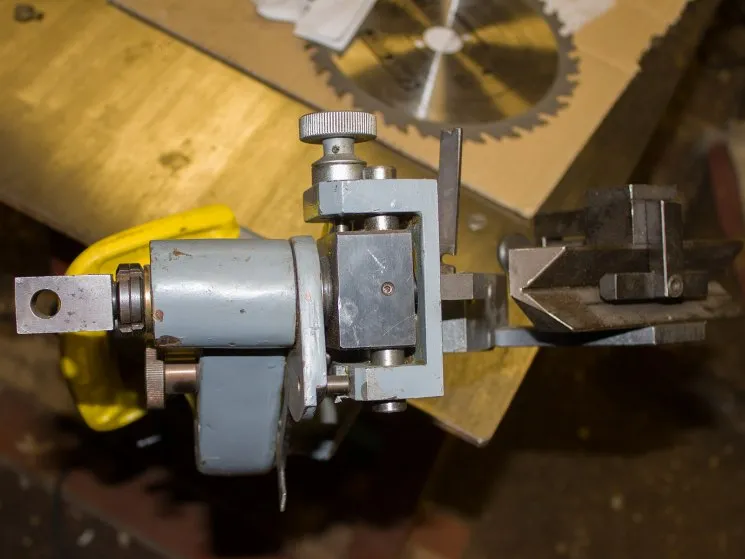

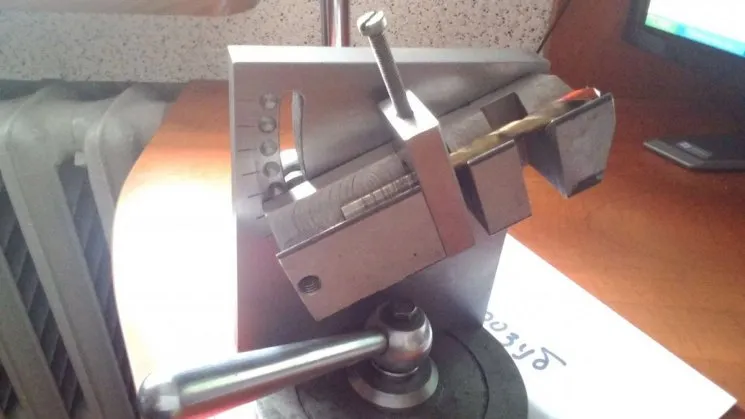

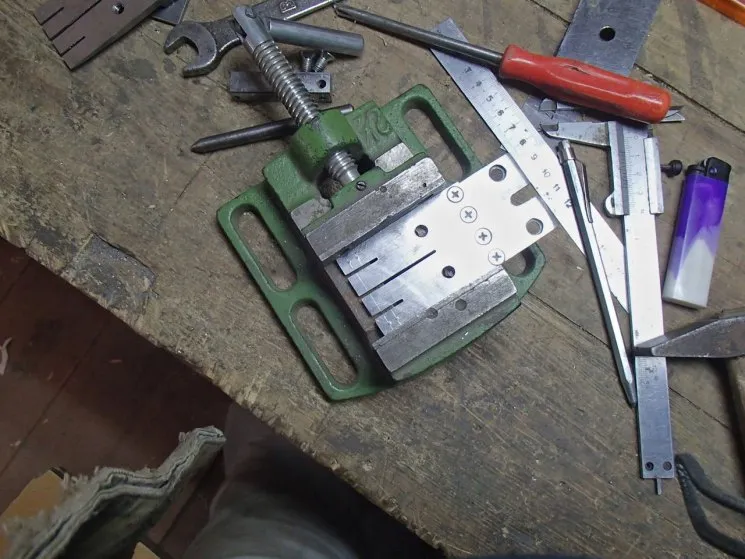

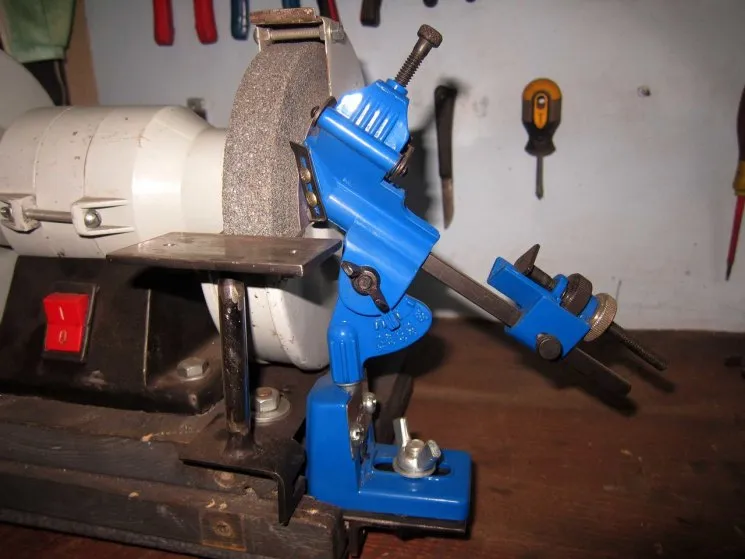

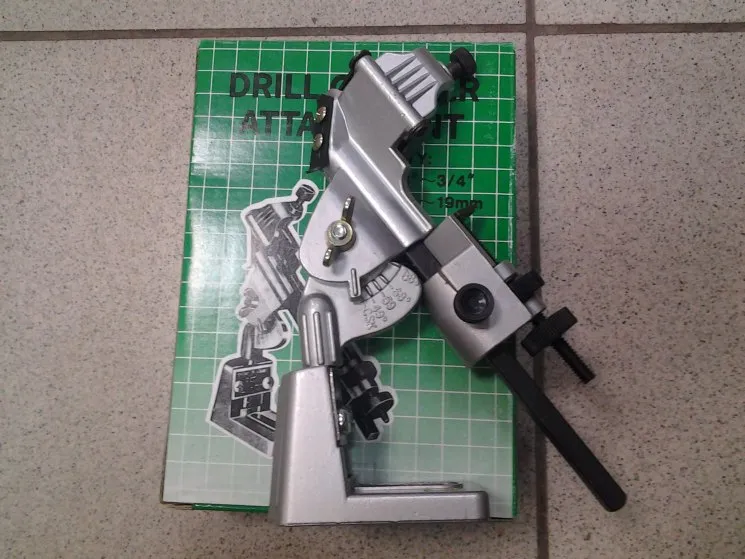

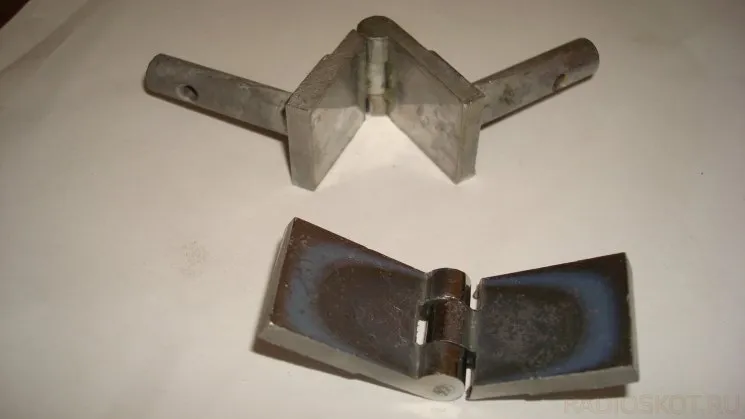

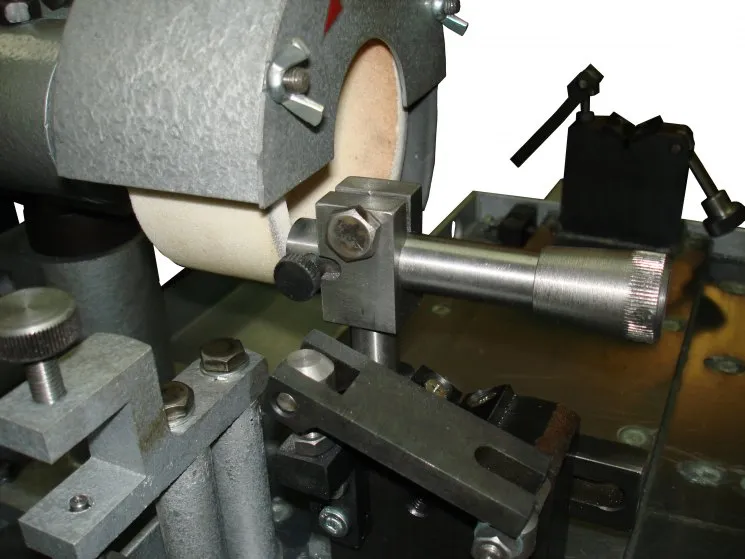

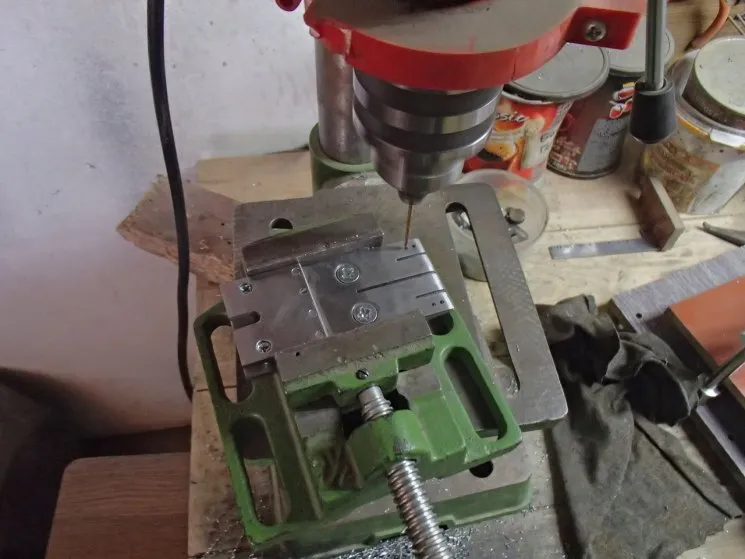

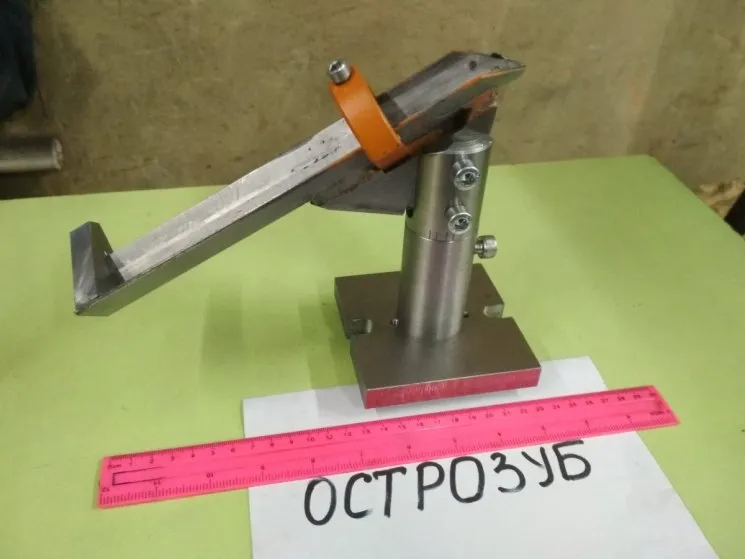

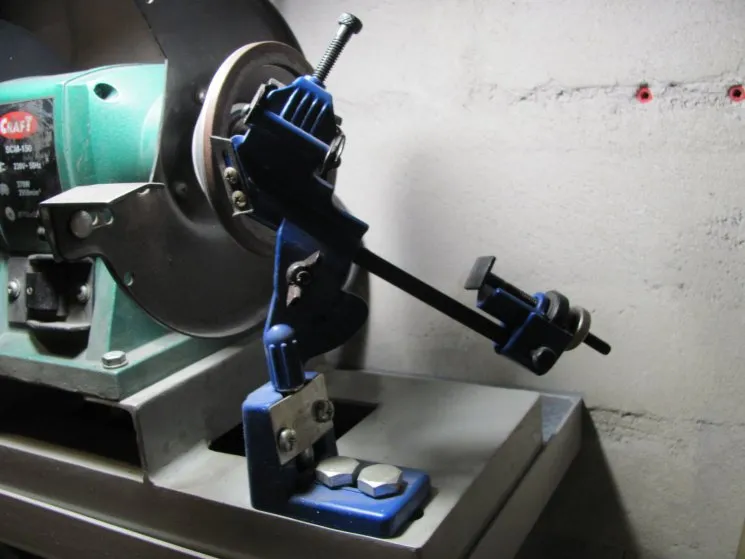

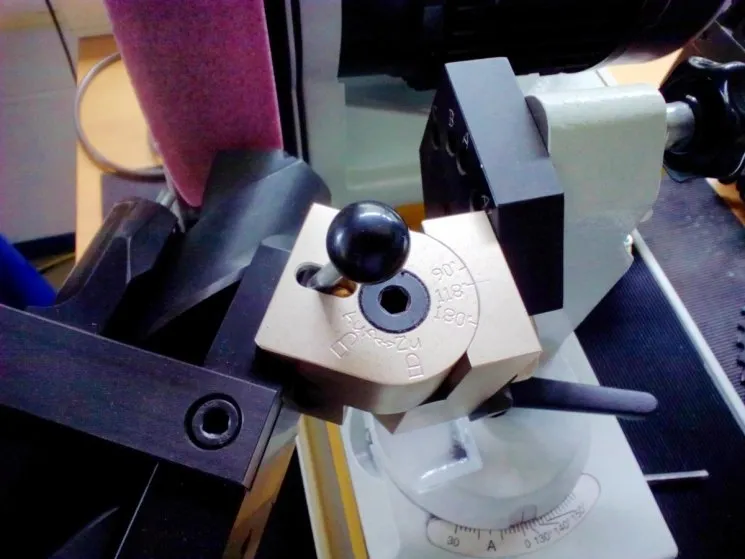

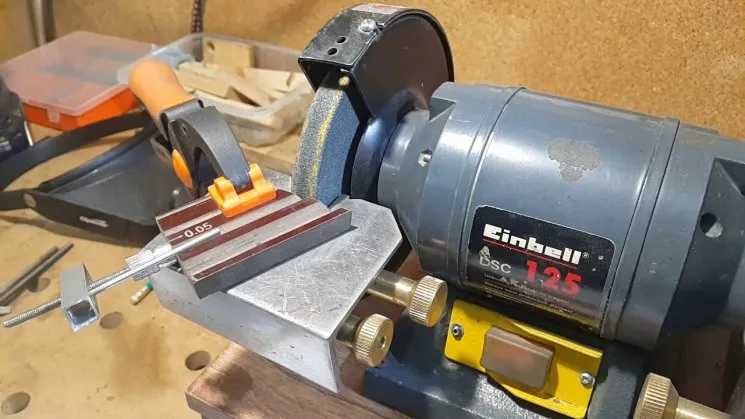

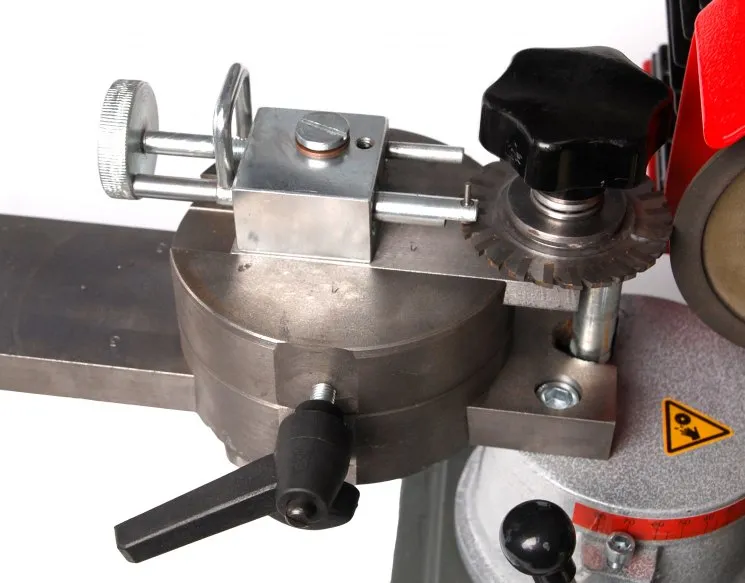

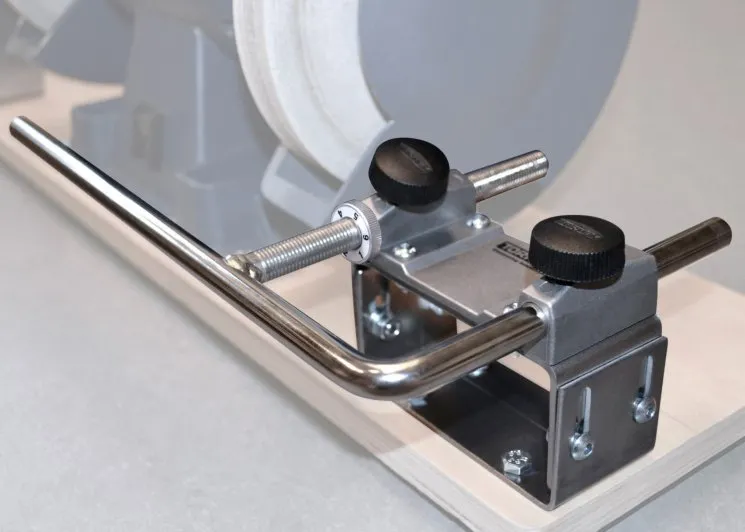

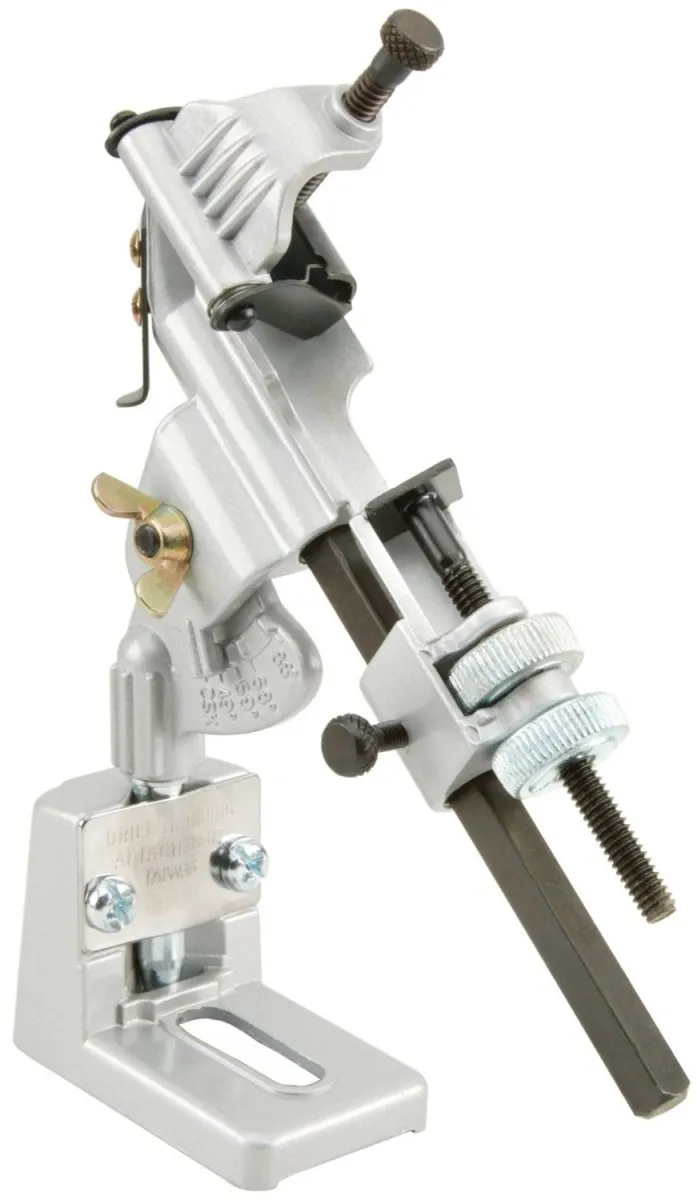

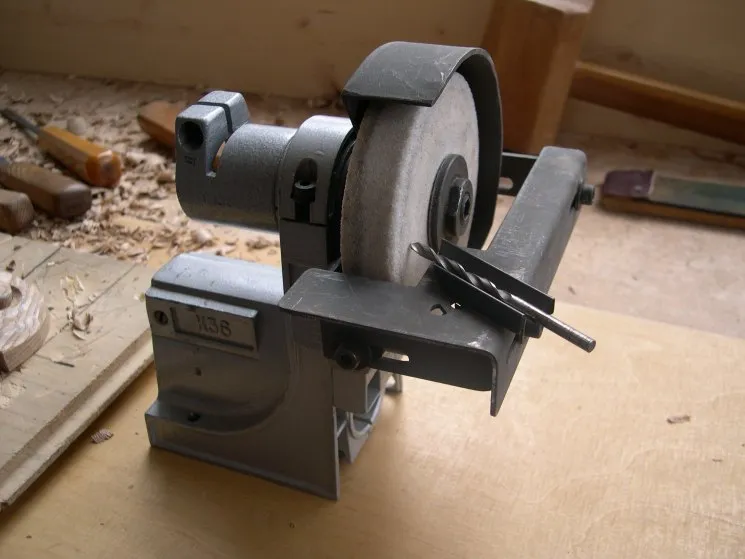

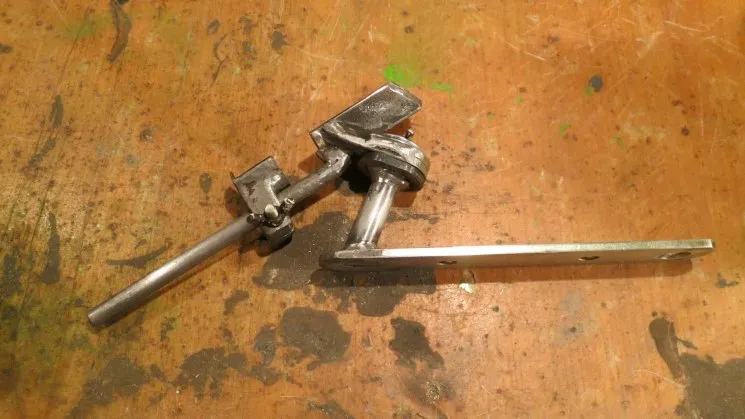

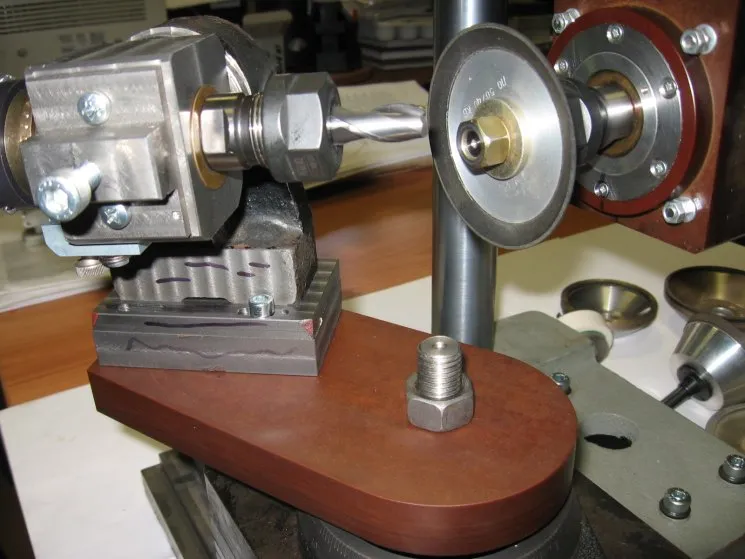

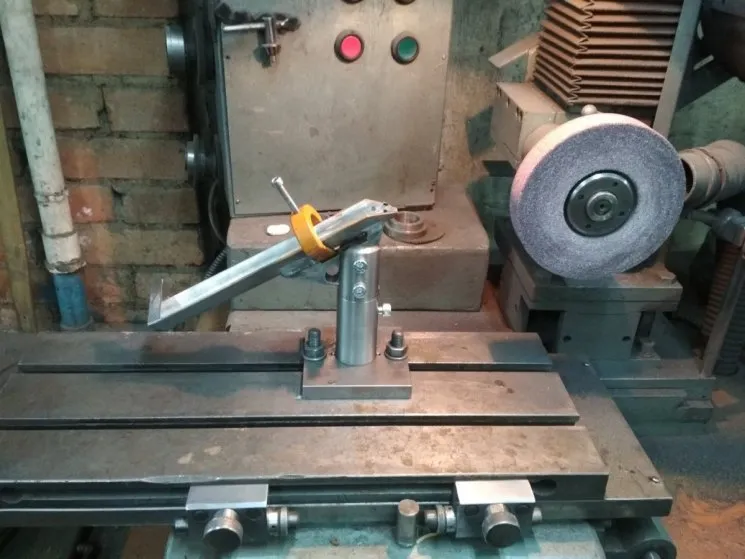

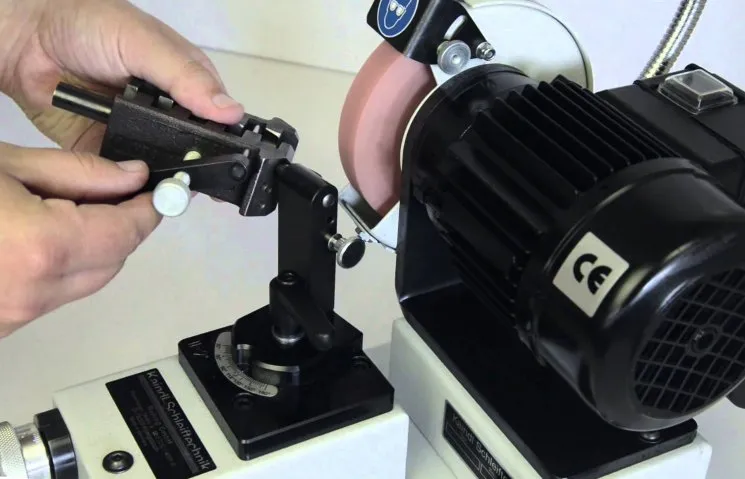

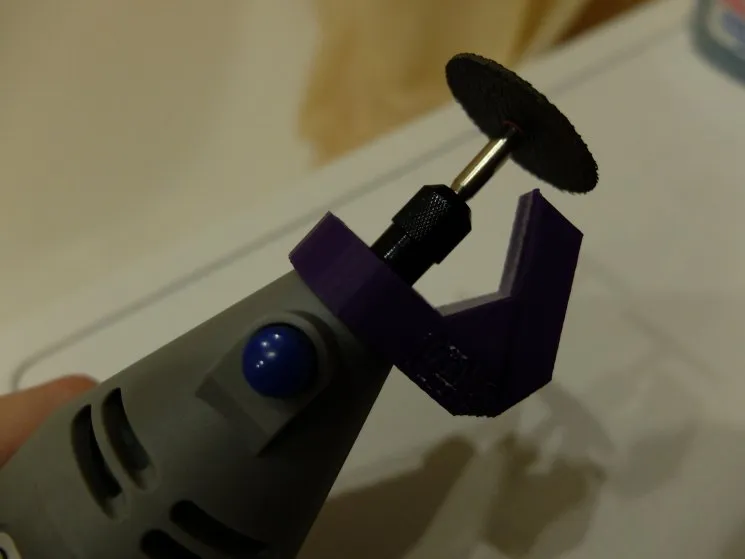

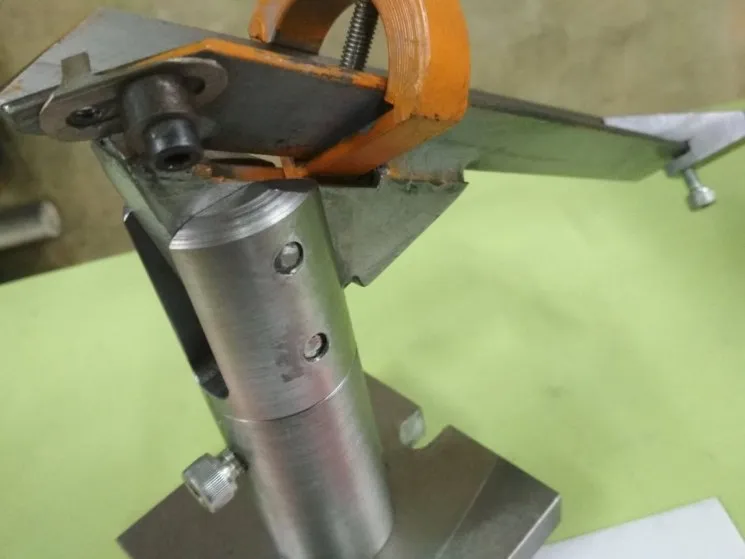

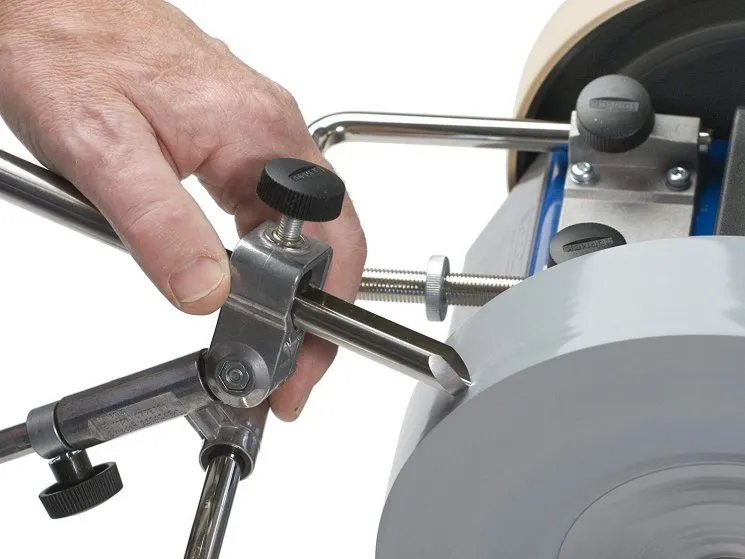

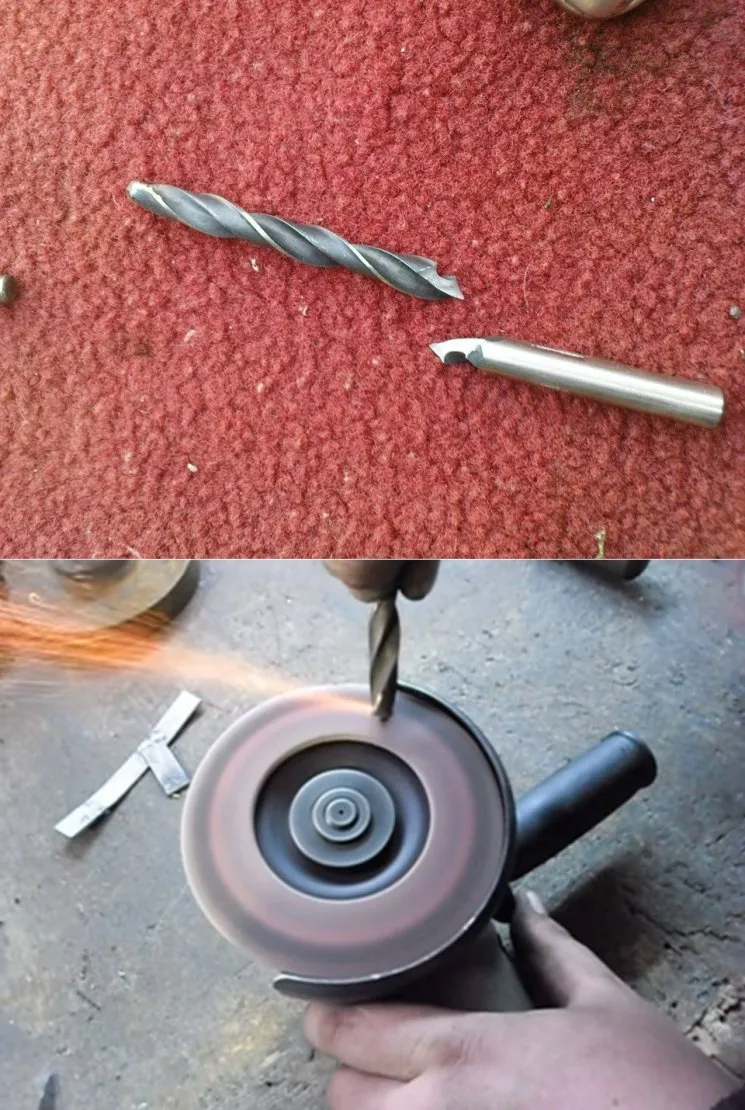

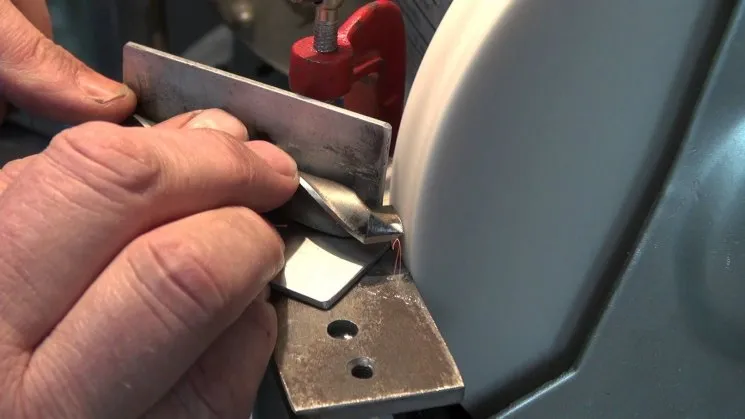

Фото приспособлений для заточки сверл своими руками
