Изготовление точильного станка своими руками в домашних условиях — шаг за шагом

• Изготовление заточного станка своими руками шаг 1

• Подсветка для заточного станка шаг 2
• Подручник для токарного станка шаг 3
• Насчет безопасности точильного станка, сделанного своими руками
• Что я получил
• Рекомендацию по выбору двигателя для самодельного точильного станка

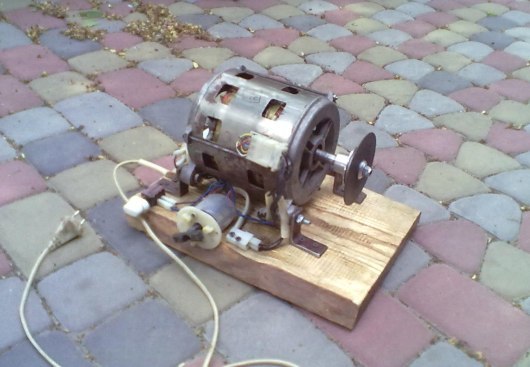

Электроточил, или народно названные наждаки, собраны из разнообразных материалов, которые можно найти под рукой. Часто такие точильные станки делают даже из двигателей от стиральных машин.

Я также решил изготовить себе самодельный станок для заточки сверл, ножей и т.п. У меня есть китайское точило, но его качество  �� ну вы понимаете…

Изготовление такого станка оказалось одним из самых простых дел  ��

Потому что:

• у меня был лишний двигатель на 1370 оборотов и 370 вт.
• насадку для посадки точильного камня на вал я не заказывал у токаря, такие насадки продаются у нас на рынке — достаточно знать диаметр вала двигателя и можно приобрести насадку всего за 250 руб + 200 руб. за точильный камень.

Изготовление заточного станка своими руками шаг 1

На двигатель установил электрокоробку, в нее поместил конденсатор для запуска двигателя, тумблер — выключатель и блок питания для лампы.

Тумблер использовал от советского лампового телевизора — надежная штука оказывается, сначала установил современный красивый китайский тумблер — при его использовании станок «заикался» (работал с некоторым рывками), причем замена тумблера другим такой же марки не помогла, пока не поставил советский тумблер.

Я ради интереса потом установил эти китайские тумблеры на другой двигатель, который тоже начал «заикаться», обидно, отдал за 2 тумблера 100 руб. — просто выкинул деньги на помойку…

Ну с а конденсатором — все стандартно, не буду описывать в 101 раз, как подключить трехфазный двигатель к 220в — это легко найти в гугле, или в нашей статье по расчету конденсатора.

Подсветка для заточного станка шаг 2

Для подсветки я использовал ненужную светодиодную настольную лампу из IKEA, покупалась для дома, но нигде не пригодилась, лампа питается от сети через адаптер, который я раскурочил и его плату спрятал в коробку на двигателе.

Далее, из стали 1 мм я изготовил защитный кожух.

Подручник для токарного станка шаг 3

Для крепления подручника я использовал сточенный под нужным углом мебельный уголок, затем к нему прикрепил кусок уголка 32х32, в котором пропилил паз и на него установил уже подручник из куска стали 4 мм. Крепление подручника винтом с потайной головкой, благодаря пазу в уголке под подручником, подручник можно двигать ближе или дальше от точильного камня. Уголок к кожуху также крепится винтом, что позволяет регулировать угол подручника относительно точильного камня.

Из мебельного подвеса изготовил уголок для крепления защитного стекла, для этого использовал кусок оргстекла толщиной 6 мм.

Точильный камень использовал 200х20 мм серого цвета — мне больше такие нравятся по жесткости, белые сильно сыпятся.  Я знаю про маркировку камней, но я не занимаюсь профессиональной обработкой стали, чтобы долго подбирать камень по параметрам.

При установке камня подложил две шайбы из картона, как и требуется, чтобы при затягивании гаек, точильный камень не лопнул.

Насчет безопасности точильного станка, сделанного своими руками

Теорию читали — знаем…

Кожух у моего наждака не закрыт с одной стороны — по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм — это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

• защитное стекло на китайских станках гораздо тоньше, чем использовал я;
• обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

Что я получил

• я получил отличный самодельный станок для заточки сверл, ножей и прочего инструмента, мощности станка хватает даже для заточки топоров — проверено;
• обороты станок имеет невысокие, более хорошо наждак точит на 3000 оборотов, но мой работает тихо и упорно, я бы сказал ��

Рекомендацию по выбору двигателя для самодельного точильного станка

Двигатель берется в зависимости от ваших нужд, если вы собираетесь точить на нем только шила, маленькие ножи и т.п., то вам подойдет двигатель от стиральной машинки из СССР. Такие двигатели обычно имеют 1380 об. в мин и 180-250 вт мощностью. Сейчас есть и двигатели от современных стиральных машинок-автоматов, но их сложнее подключить — нужна специальная плата, зато на них можно регулировать обороты.

Для более уверенной работы лучше взять двигатель на 400вт и 1380-3000 оборотов. Такое точило уже будет хорошо помогать в мастерской.

Но если вы хотите работать с крупными деталями, точить ломы, например :), то вам нужно использовать уже двигатель порядка 750 вт или более и на 3000 оборотов.

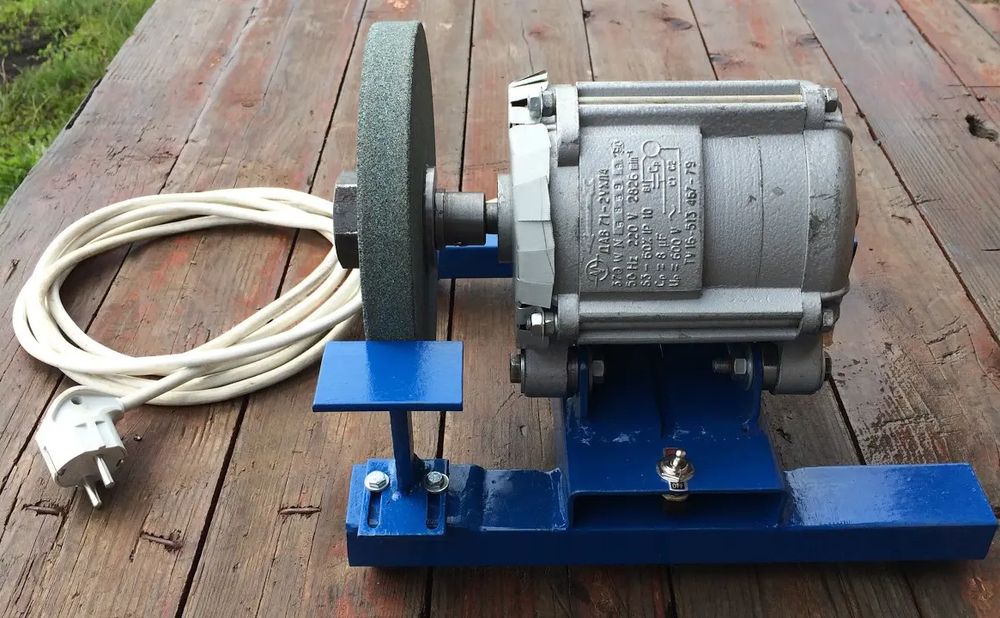

Фото наждака, сделанного своими руками:
