Изготовление угловой мойки своими руками: руководство с чертежами
Габариты кухонной секции (шкафчика).
- Высота: 820 мм.
- Глубина по корпусу: 560 +16 мм.
- Ширина: 1000 мм.
Размеры фасадов.
- Высота: 713 мм.
- Ширина: 396 мм.
Этот раздел предоставляет варианты исполнения как для левой, так и для правой стороны. При этом все размеры остаются неизменными. Это конструктивное решение позволяет комбинировать разделы под прямым углом без необходимости устанавливать дополнительные панели или разделительные планки. Такой подход не влияет на свободное открывание фасадов. Если рассматривать это в контексте угловой мойки по чертежу, то такое решение обеспечивает удобство в использовании.
Угловое сопряжение секций.
Вариант с правым фасадом.
Как открываются фасады на угловой кухонной секции. Варианты.
| Открывание фасада на угловой секции. | Открывание фасада смежной секции. |
Подобное конструктивное решение, позволяет сопрягать секции под прямым углом без монтажа вспомогательных панелей и разделительных реек, при этом свободному открыванию фасадов ничто не мешает.
Вариант угловой секции адаптированный под установку кухонной мойки.
Отличается отсутствием полки и вертикальным расположением связей. Задняя стенка из ДВП в тумбе такого исполнения, устанавливается по желанию или исходя из конкретных условий монтажа кухонного гарнитура.
Красной чертой возле цифры размера обозначена кромка. Это означает, что этот торец детали лицевой (видимый) и его надо облицевать мебельной кромкой. Если черты две, то это означает, что кромкой оклеиваются оба торца детали соответствующего размера.
В приведённой деталировке кухонной секции (модуля) размеры указаны без учёта толщины кромки.
Толщину мебельные кромки толщиной до 0,6 мм учитывать в размере детали нет необходимости . Размер детали необходимо будет уменьшить на соответствующую толщину кромок, если кромка, например АБС, будет иметь толщину 1 или 2 мм. Например: ширина детали 400 мм., толщина кромки 2 мм. надо оклеить оба торца детали. Тогда размер ширины детали необходимо скорректировать с учетом толщины кромки. Т.е. получится 400 – 2 мм. – 2 мм. = 396 мм.
Название.Размер “Х”Размер “У”шт.1Боковина угловая.704 |560 |11аБоковина.704 |560 |12Дно.1000 |560 | |13Панель углового примыкания.720 | |600 |14Связь лицевая.968 | |8014аСвязь.968 |8015Полка.966 | |558 | |16Задняя стенка, ДВП.7189981
Выбор мойки – тип, форма, материал
Выбор размера и формы кухонной мойки напрямую зависит от площади кухни. Все раковины делятся на 3 типа:
- круглые;
- квадратные;
- видоизмененные предыдущие варианты (овальные, прямоугольные, со скошенными углами и др.).
Самыми популярными являются круглые изделия. Мойки бывают следующих видов:
- С одной чашей, которая может быть круглой или квадратной. Первая более вместительная и подходит для кухонь малых размеров, поэтому более распространена.
- С несколькими чашами. Устанавливаются при наличии свободного места на кухне. Кран размещается между чашами или под углом к ним.
- С двумя разными по размеру чашами. Меньшая часть мойки служит для мытья фруктов, овощей или разморозки продуктов.
- Угловая с несколькими чашами.
- С дополнительной рабочей поверхностью. Преимущественно место используется для сушки чистой посуды. В некоторых мойках имеются отверстия для слива воды. Раковины имеют одну или несколько чаш.
На рынке представлен разный объем чаш, однако не стоит выбирать слишком мелкую. При работе крана брызги будут разлетаться из мойки. Изготавливают раковины из таких материалов:
- нержавеющая сталь;
- керамика;
- искусственный камень, который делится на 2 вида:
акриловый;
- агломератный.
- дерево или камень.
Наиболее распространенным материалом является нержавеющая сталь. Никель и хром, которые входят в состав, способствуют долгому сроку эксплуатации без потери внешнего вида. Раковины могут иметь глянцевую или матовую поверхность, орнамент или текстуру. Под любую кухонную мойку своими руками можно сделать тумбу. Самостоятельное изготовление предмета особенно подходит в случае нестандартных форм или размеров раковины.
Если выбор формы изделия определяется вкусом хозяев, то количество чаш всегда продиктовано размером кухни. Следует учитывать не только площадь помещения, но и общий дизайн.
Ящик для тумбочки

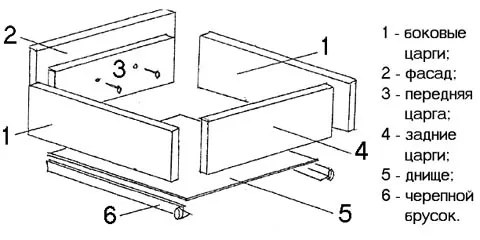

Устройство мебельного выдвижного ящика
Устройство мебельного выдвижного ящика показано на рис. справа. Днище делают из фанеры толщиной 3-5 мм, смотря по желаемой прочности. Обратите внимание: фасад ящика не включен в его силовую схему, это накладная деталь. Сделать иначе – от задвиганий/выдвиганий ящик со временем перекосится или вовсе разлезется. Царги делают из досок толщиной от 12 мм или фанеры от 6 мм. Собирается коробка ящичным соединением.
На черепные бруски желательно брать дерево твердое и прочное: дуб, березу. Однако, если у вас есть фрезер по дереву, можно поставить днище проще и прочнее: выбрать в царгах внизу по контуру паз и при сборке вставить днище в него. Расстояние нижней кромки паза от низа коробки – от 3 мм для твердой мелкослойной деловой древесины и не менее толщины царги для массива мягких пород; глубина паза – от 4 мм, но не более 1/2 толщины царги.

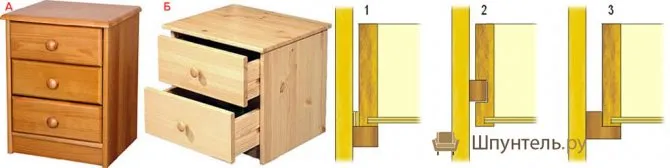

Фасады ящиков бывают внутренними, поз. А на след. рис., или внешними, поз. Б. Внутренние фасады элегантнее, но требуют более точной подгонки деталей. По механике между ними существенной разницы нет.
Фасады и самодельные направляющие мебельных ящиков
Деревянные направляющие для ящиков выполняются на нижнюю рейку, поз. 1, на боковую рейку, поз. 2, и на фальц четвертной рейки, поз. 3. Установка ящиков на нижнюю рейку технологически проста и обеспечивает приемлемую ширину ящика, но «съедает» много пространства по высоте; ящик на нижних рейках может заедать совершенно новый и аккуратно выполненный. В общем, самый плохой способ.
Посадка на среднюю рейку требует фрезеровки пазов в боковых царгах, зато обеспечивает наибольшую ширину и глубину ящиков, т.к. зазоров и снизу, и с боков будет достаточно и 3-4 мм. Если рейка дубовая, а царги сосновые или фанерные, то ящики на средней рейке почти никогда не заедают при выдвижении на 2/3-3/4.
Рубанок для выборки четвертей и фальцев
Четвертную рейку можно выстругать вручную специальными рубанками: зензубелем и фальцгебелем, см. рис., поэтому в старые времена постановка ящиков мебели кустарного производства в фальц четверти была широко распространена. Выдвинутый не более чем на 2/3, ящик на четверти задвигается почти без заеданий, но много места в конструктиве тумбы пропадает зря.
О направляющих полного выноса
Если вы решите потратиться на современные направляющие полного выноса для ящиков своей тумбы, то учтите следующее:
- Смотрите прежде не на бренд, а на комплектный крепеж. Ответственные и добросовестные производители метизы дают с фасонными головками, и ключ к ним, чтобы никто не влез с «самопалом».
- В инструкции по сборке должны быть точные размеры под крепления, полное описание техопераций с глубиной сверления и требования к основе (дерево – какое?, ламинат, МДФ).
- Лучше брать недорогие направляющие с пропиленовыми роликами. Они плавно ходят и бесшумны, но не так прочны и долговечны, как шариковые. Однако для тумбочки это не важно, разве что вы будете хранить в ней золото в слитках.
- Направляющие полного выноса бывают нижние и боковые. Для тумбочки лучше нижние, ящики можно будет сделать шире. Боковые направляющие требуют техзазоров с боков от 30 мм, что при габаритной ширине тумбы 400 мм уменьшает внутреннюю ширину ящика до 250-280 мм. А нижним направляющим хватит боковых зазоров 6-16 мм.
Определяемся с формой и размерами
Сначала необходимо определиться, будет ли угловая тумба под мойку для кухни или прямая. Размер изделия зависит от объема чаш и их количества. Прямой гарнитур считается классическим, его всегда оснащают дополнительными функциональными устройствами. Это могут быть полки или навесные конструкции на двери.
Угловая тумба бывает следующих форм:
Первая является однодверной конструкцией, в которой одна половина закрыта. Поскольку в этом случае неудобно доставать вещи из дальней части, в такие тумбы встраивают полки. Например, это может быть полка-карусель. Оптимальная ширина данной конструкции – 60 см.
Трапециевидный шкаф устанавливают в том случае, если мойка имеет несколько чаш или нестандартную форму. Размеры тумбы позволяют разместить внутри простые полки или стиральную машину.
Стандартная глубина изделия – 60 см, высота – 85 см, а ширина одностворчатого предмета составляет минимум 60 см. Ширина двустворчатой тумбы – 80-90 см, расстояние между изделием и стеной – от 5 до 10 см. Столешница должна выступать на 3-5 см.
Перед началом работ следует сделать чертеж тумбы под мойку. Проект должен содержать все размеры, положения полочек, навесных конструкций и пр.

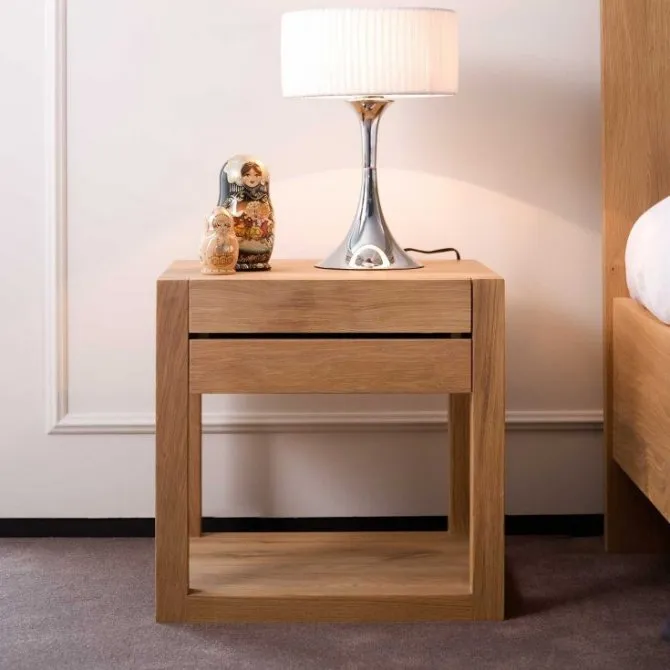

Куда какая тумбочка?
Прихожая
Это первая комната, куда самодельная тумба, как говорится, так и просится. К мебели в прихожей не очень-то приглядываются, а тумба для обуви здесь очень нужна: на среднюю семью из 4-х человек сейчас приходится примерно 20 пар обуви, см. рис. Старой советской полки для обуви тут уже не хватит.

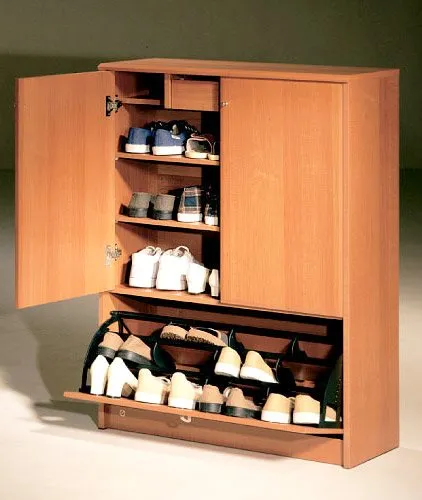

Тумба для обуви
Обувные тумбы есть в продаже в широком ассортименте, но цены побуждают к ненормативу, а глядя на конструкции шарниров, кажется, что их скопировали с узлов разворота солнечных батарей космических аппаратов. Между тем тумбу для обуви можно сделать куда проще и ничуть не хуже: слева на рис. ниже см. чертеж, а справа там же – конструкцию тумбочки-пуфа к ней, в которой хранятся принадлежности для ухода за обувью.

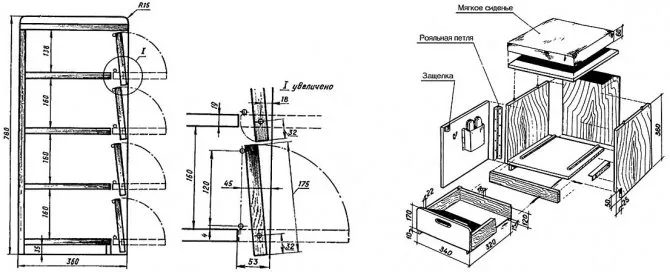

Чертежи тумбочек для обуви
Тумбочка в прихожую
Хранилища обуви в прихожей мало, нужна еще тумбочка для перчаток, головных уборов, сумочек и т.п. мелочи. Она должна быть выше обычной, чтобы можно было стоя смотреться в зеркало. Размеры и общий вид тумбочки в прихожую общего назначения см. на рис. справа, только лучше ее сделать не на ножках, а на юбке из 20-30 мм доски, чтобы мусор под ней не скапливался.

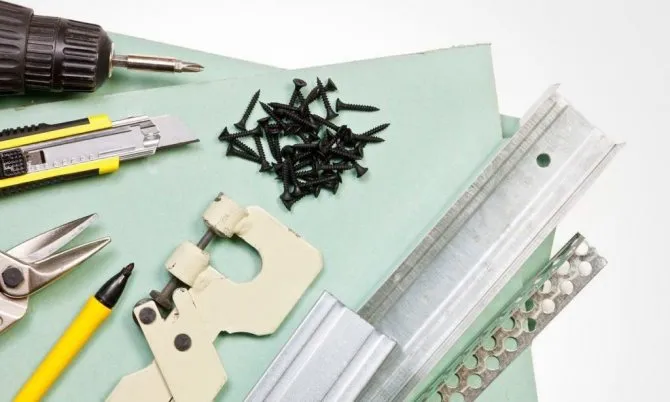

Необходимые инструменты и материалы
Необходимо для изготовления шкафа подготовить древесно-стружечные плиты (ДСП). Желательно выбирать ламинированные, поскольку они гораздо лучше сопротивляются влаге. Альтернативой может быть МДФ. Также следует приобрести кромку для оклеивания торцов. Если планируется заказ порезки в столярной мастерской, оклейку кромки необходимо сделать там же. На производстве используют специальное оборудование, которое обеспечивает результат высокого качества.
Понадобятся такие инструменты:
- электролобзик или циркулярная пила;
- дрель;
- шуруповерт;
- саморезы или конфирматы;
- петли;
- мебельные уголки;
- шестигранник;
- карандаш и линейка;
- сверла разного диаметра;
- наждачная бумага.
Если мойка керамическая, потребуется для изготовления тумбы ручной фрезерный станок.
Этапы изготовления и сборки
Сначала необходимо перенести размеры деталей тумбы под раковину на ДСП или МДФ. Если вырезаться элементы будут с помощью лобзика, нужно выбирать тонкую пилу, а скорость ставить высокую. Это позволит избежать сколов. Высокую точность среза позволяет получить циркулярная пила.
Если мойка круглая, следует перенести ее размеры на столешницу и сделать проем. Для этого сверлят небольшое отверстие в ДСП, в которое вставляют пилу электролобзика. Затем по окружности вырезают отверстие необходимых размеров.
После этого изготавливаются двери, боковые стенки, дно и планку. Когда все элементы тумбы готовы, в местах соединения сверят отверстия небольшого диаметра. Они выступают в качестве направляющих для саморезов или конфирматов.

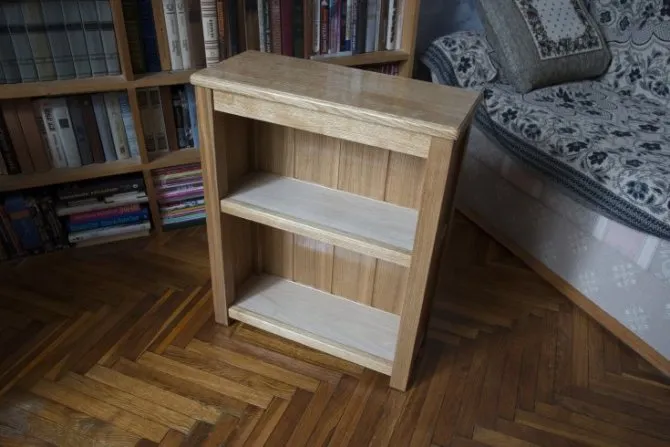

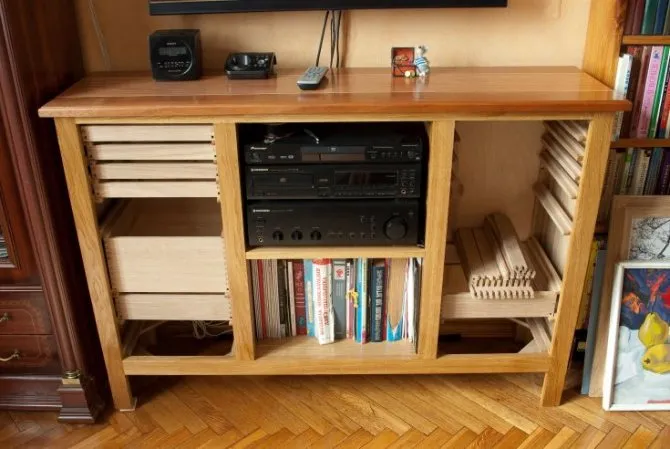

Из чего делают тумбы?
Тумбочка из дерева может быть изготовлена из любой подходящей для мебели древесины, напр. такой же, как для табурета или стола, а также из фанеры, ламината, МДФ. Толщина досок – 12-40 мм смотря по конструкции. На шканты, черепные бруски, деревянные направляющие и царги каркаса тумбы-шкафчика лучше все же брать твердое плотное дерево – дуб, бук, березу; в последнем случае также и на столешницу, т.к. на таких тумбочках работают и нагружают их тяжестями.
Тыльную сторону щитовых тумбочек чаще всего обшивают тонкой, 4-6 мм, ЛДСП, пришпилив мебельным степлером. В дешевой мебели из ЛДСП делают и днища ящиков, но для себя так не надо: проседает, выползает из пазов или срывается с «черепков».
Дверцы тумбочек подвешивают чаще всего на скрытых регулируемых мебельных петлях, но под них нужно выбирать фрезой лунки в досках от 20 мм толщиной. Если ставить скрытые петли нет возможности или желания, то дверцы подвешивают на рояльных петлях. Дверцы тумбы на карточных петлях скоро перекашиваются вследствие малого размера петель и малой глубины сверловки под крепеж.
Об отделке
Тумбочка не является значащим предметом интерьера, поэтому тратиться на дорогую отделку смысла нет. Готовую, оструганную и ошкуренную до гладкости, тумбу в жилую комнату лучше всего оклеить самоклейкой под дерево и дважды покрыть акриловым лаком. Тогда ее и опытный краснодеревщик сразу не отличит от «настоящей» с фанеровкой, а пленка под акрилом на прямом свету продержится не менее 10 лет.
Сборка каркаса
После изготовления элементов приступают к сборке конструкции. Чтобы сделать шкаф под мойку, нужно сначала собрать каркас. Для этого соединяют боковины тумбы и дно, используя уголки и саморезы. С помощью уголков устанавливают элементы под 90° по отношению друг к другу.
Затем делают отверстия сверлом малого диаметра в местах соединения. После этого детали скрепляют между собой, проверяя уголком, не произошло ли перекоса. После сборки стенок тумбы приступают к установке полок и поперечин. Дверцы навешивают после монтажа раковины. Если конструкция тумбы предусматривает специальные ножки, их крепят к днищу после сбора каркаса.
Дополнительные аксессуары
Кроме самой мойки и крыла важную роль в ежедневной эксплуатации играют аксессуары:
- Смеситель – подбирать его следует, ориентируясь на дизайн раковины. Многие производители, выпускают коллекции сантехники, идеально гармонирующие друг с другом.
- Выдвигающийся душ-лейка – пригодится, если вы часто наливаете воду в большие емкости, при мытье крупногабаритных предметов, а также если установлена мойка с несколькими отделениями.
- Кран с фильтром – нужен, чтобы в доступе всегда была питьевая вода.
- Автоматический донный клапан – закрывает слив и позволяет набирать воду в чашу.
- Диспоузер – измельчает пищевые отходы, попавшие в чашу и оберегает канализацию от появления засоров.
- Сушилка для фруктов и посуды, коландер – все это различные варианты контейнеров с отверстиями и дуршлагов, предназначенных для организации рабочего пространства.
Конечно, на этом перечень аксессуаров не заканчивается, разные изготовители оснащают свои товары по-разному. В каких-то моделях, например, присутствует еще и разделочная доска, по форме точно совпадающая с крылом, для удобства размещения.
Изготовление столешницы
Размеры и форма столешницы выбираются с учетом габаритов кухни, расположения стола, соотношения с другой мебелью. Стандартная ширина составляет 60 см, толщина не превышает 5 см, а длина согласуется с кухонным гарнитуром. Самую простую столешницу делают из ДСП, которую облицовывают пластиком.
Лист ДСП разрезается по заранее нанесенным линиям электролобзиком. Если столешница делается из двух частей, они соединяются между собой шурупами или с помощью строительного степлера.
Облицевать материал можно пластиком, который приклеивают полиэфирной смолой. Если используется ламинированная ДСП, то после соединения всех элементов столешницы оклеивают торцы кромкой.
Стоимость угловых тумбочек под телевизор: фото и цены популярных моделей
Рассмотрев ведущих производителей тумб и стоек для ТВ, теперь ознакомимся с лучшими моделями этих брендов и их средней стоимостью. Сразу стоит сказать, что цена может отличаться в зависимости от продавца и региона.
| Производитель и модель | Краткие характеристики | Средняя стоимость, руб. (по состоянию март—апрель 2021 г.) |
| Allegri Техно-3-65 Угловая |
|
|
| Allegri Техно 3 с 3 полками |
|
|
| SONOROUS PL 2000 B SLV |
|
|
| SONOROUS Sonorous PL 2145 B HBLK |
|
|
| Анталл ALMEON-05 (с подвесом) |
|
|
| Анталл MEGA-1500 |
|
|
| BDI Tanami 4-секционная Satin White |
|
|
| BDI Avion Chocolate Walnut |
|
|
| МАРТ Плаза |
|
|
| МАРТ Кристалл |
|
Установка мойки
Когда сделан каркас под мойку для кухни своими руками, устанавливают раковину. Варианты монтажа будут зависеть от конструктивных особенностей мойки. Стандартный вариант фиксируется двумя способами:
Первый вариант подходит только в том случае, если раковина легкая. Когда конструкция тяжелая, необходимо использовать саморезы. В противном случае мойка может упасть. Перед установкой на герметик все торцы тумбы промазывают соединяющей смесью. Затем устанавливают раковину и надавливают на нее для лучшего сцепления.
Чтобы монтировать мойку на саморезы, покупают специальные Г-образные крепежные элементы. Всего понадобится 4-5 шт. Их прикручивают шурупами на одной высоте с внутренней стороны шкафа. Для точности желательно использовать строительный уровень. Чтобы защитить материал тумбы от влияния влаги, торцы смазывают герметиком, а сверху устанавливают мойку. Крепления ставятся на саморезы и смещаются по прорези. Это прижимает мойку к тумбе.
Подготовка к работе
С самого начала необходимо подготовиться к работе, а именно воссоздать чертежи и размеры для будущей тумбы. Данная мера просто необходима, потому что в процессе надо понимать, на что опираться и какой готовый продукт должен получиться.
Затем надо разобраться с материалом. Рекомендуется использовать именно древесину, она очень долговечная и при большой влажности меньше подвержена искривлению.
Ну и понятное дело нужны будут саморезы (конфирматы), отвертка, клей.
Что означает буква G на чертеже?
Буква G на чертеже может означать различные вещи, в зависимости от контекста. Некоторые возможные значения буквы G на чертеже:
- G — обозначение размера резьбы, например, M5x0,8G, где G указывает на место нахождения дополнительного уплотнительного кольца;
- G — обозначение группы деталей, например, G1 — группа деталей первого типа, G2 — группа деталей второго типа и т.д.;
- G — обозначение границы детали или объекта на чертеже, например, линия G указывает на границу объекта.
Также могут быть и другие значения буквы G на чертеже в зависимости от стандарта и нормативной документации, которыми руководствуются при разработке чертежа.
