Изготовление вальмовой крыши своими руками — устройство, монтаж, чертежи, фото, подробная пошаговая инструкция и видеоматериалы

Допущение, что крыша имеет лишь эстетическую функцию в здании, — это великая ошибка. Ее задача заключается в защите сооружения от внешних неблагоприятных воздействий. Ненадежную крышу способен повредить даже слабый ветерок, так же как и накопление большого объема снега. Если вы интересуетесь темой вальмовой крыши, то можно найти пошаговую инструкцию по ее созданию.

Что такое вальмовая крыша: особенности конструкции

Эта кровля на доме состоит из 4 скатов. Современные дизайнеры предпочитают создавать многоскатные, сложные конструкции, имеющие коньки на разных уровнях, ендовы и стороны различной геометрии. Крыша обладает определенными характерными чертами, независимо от ее конфигурации:

• отсутствуют фронтоны;
• верх завершает конек;
• боковые поверхности начинаются от карнизного свеса;
• заканчиваются бока формированием ребер.

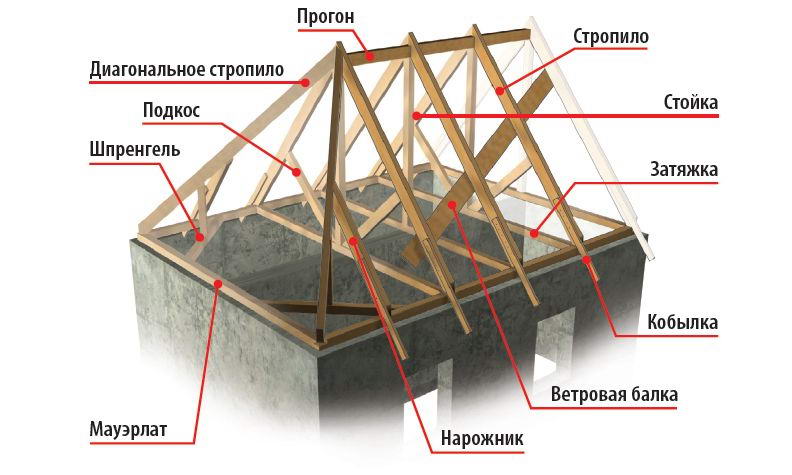

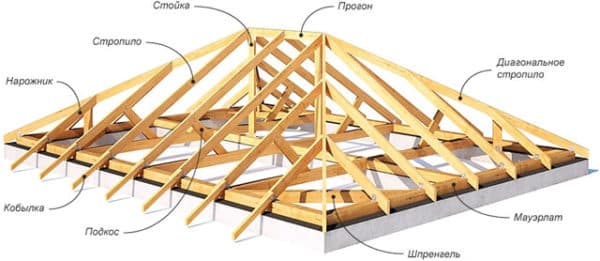

Вальмовая крыша своими руками пошагово для дома строится несложно, есть инструкция. В ней должны быть четко прописаны сведения о составляющих элементах:

1. Опоры. Длинные столбы, которые укрепляют по периметру внешних стен.
2. Коньковые брусья. Перекладины, внутри которых соединяются боковые трапеции по верхней части строения. Их укладывают на поверхность стоек.
3. Стропила основного назначения. Эти элементы опирают на главные столбы по периметру и ими поддерживается конек.
4. Стропила диагонального (скосного) типа. Они являются частью несущей системы, направленной к углам сооружения.

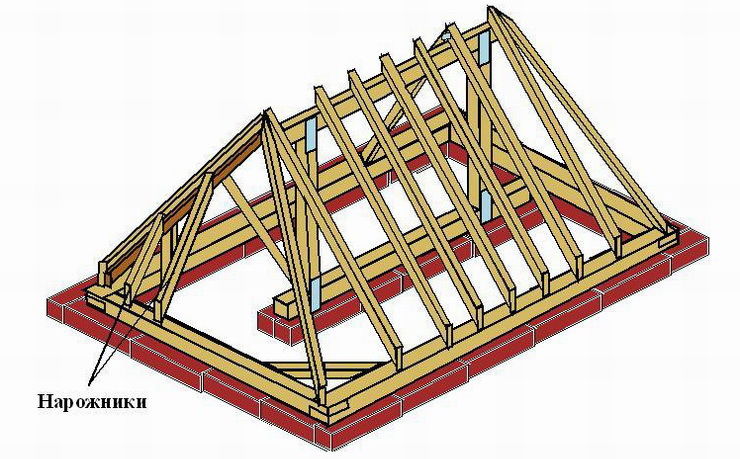

5. Нарожники. Перекладины небольшого размера, предназначенные для соединения опор и диагоналей.
6. Шпренгель. Это изделие, устанавливающееся на укосину, упирающееся в поверхность накосных стропил. Укосина должна соединять две опоры в угловых частях.
7. Подкос. Своего рода подпорки. Их размещают в угловых сторонах здания, что повышает сопротивляемость потокам ветра. Детали нужно провести от центральной части опоры к диагонали под прямым углом.

Такие стропильные системы применяют, чтобы возводить четырехугольные крыши.

На заметку!

На доме с большим количеством углов задействуют более сложные конструкции.

Преимущества и недостатки вальмовых крыш для частного дома

Как и любая другая, вальмовая крыша своими руками, чертежи и фото которой стоит тщательно изучить перед строительством, обладает особыми положительными качествами. А именно:

1. Высокий показатель жесткости конструкции. Исключена деформация, это обеспечивают угловые ребра, соединяющиеся рядом с опорными балками конька.
2. Практичная форма. Не будут скапливаться осадки. Не нужно чистить скаты.
3. Хорошее противостояние ветрам, что актуально для ураганов, торнадо.
4. Нет запрета на монтаж больших карнизных свесов по всем сторонам. Так защищают фасады от контакта с атмосферными осадками.
5. Кровельная система делает дом визуально ниже.
6. Конструкция подходит для разных типов строений и даже каркасных домов, кирпичных коттеджей.
7. Карнизные свесы не подвергаются разрушению.

Есть и отрицательные нюансы:

1. Высокая стоимость строительства, даже если возводить объект своими руками.
2. Сложная конфигурация. Необходим грамотный, индивидуальный подход, чтобы создать надежную кровлю, способную прослужить долгие годы.
3. Маленькая высота. Чердак не будет слишком высоким. Это усложняет процесс обустройства мансарды под крышей.
4. Если имеются мансардные окна, то через них на верхние этажи проникает влага. Данный минус можно устранить, прокладывая хорошую систему гидроизоляции.

На заметку!

Несмотря на столько недостатков, многие домовладельцы выбирают эту схему строения.

Какие инструменты нужны для работы

Чтобы построить такой конструктивный элемент, как вальмовая крыша, своими руками, пошаговая инструкция должна быть всегда в доступе. Так же, как и набор необходимого инвентаря, в виде:

• молотка;
• гвоздодера;
• шуруповерта, снабженного аккумуляторной батареей;
• киянки, предназначенной для ровной подгонки комплектующих из дерева;
• деревянной рейки, которой выводят отдельные узловые элементы на нужный уровень;
• маркера;
• электрического лобзика;
• строительного уровня;
• отвеса или самодельного приспособления с ниткой и грузом;
• рулетки;
• стамески, чтобы выдалбливать пазы;
• рубанка.

Стоит помнить!

Пользоваться профессиональным электроинструментом намного проще, удобнее, быстрее.

Подготовка схемы крыши

У такого этапа, как строительство своими руками вальмовой крыши, чертежам и фото, пошаговой инструкции, уделять необходимо достаточно времени. Все моменты прорабатывают заранее, иногда может поменяться схема строения на этапе продумывания. Все зависит от:

• желания владельца дома;
• фантазии дизайнера;
• финансовых возможностей;
• мощности фундаментного основания.

Количество составляющих элементов повлияет на то, сколько потребуется материалов, крепежей, времени на монтаж.

На заметку!

При планировании сложнейшего проекта, лучше выбрать помощь профессионалов. Они смогут правильно подсчитать толщину, количество необходимых деталей. Это положительно отразится на надежности кровли, ее сроке службы, а также на том, потребуется ли в дальнейшем периодический ремонт с вложением дополнительных средств.

Выбор материалов для строительства вальмовой крыши

При закупке необходимых материалов, лучше отдать предпочтение специализированным точкам продаж. Там предложат товары высокого качества, которые будут соответствовать:

• заявленным техническим характеристикам;
• установленным стандартам;
• ожиданиям потребителей.

В работе потребуются следующие изделия:

1. Качественно просушенная древесина для создания надежной стропильной системы.
2. Кровельные крепежи в виде гвоздей, саморезов, анкерных болтов.
3. Скобяные изделия – уголки и более крупные скобы. Последним видом изделий скрепляют стропила с балками, перекрытия с мауэрлатами после усадки здания.
4. Крепления, имеющие различную конфигурацию, для упрочнения конструкции.
5. Скользящие крепления, предназначенные для нижнего монтажа стропил с целью закрепления на мауэрлате. Установка предотвратит деформацию системы во время усадки несущих креплений.

Из древесины нужны определенные заготовки:

1. Брус, сечение 100х150 мм для мауэрлат.
2. Брус, сечение 50х150 мм для стропильных систем и конька.
3. Доски, сечение 25х150 мм.

Возводя стропильные системы, лучше выбирать брус, доски с равным сечением. Это гарантирует прочность крыши. Дополнительно приобретают:

• набор кровельных материалов;
• утеплитель;
• пароизоляционная пленка, настилаемая под поверхность обрешетки.

На заметку!

На вальмовую конструкцию кровли выбирают покрытие повышенной мягкости. С ним проще работать, особенно, если стропильная система будет слишком сложной. Однако под нее укладывают фанерный настил. Не стоит забывать про антисептические составы. Ими обязательно обрабатывают поверхность древесины перед монтажом. Данный момент исключит образование плесени, грибка, насекомых-вредителей. Нередко нужна и стальная проволока, имеющая диаметр в 4 мм.

Как сделать вальмовую крышу своими руками: пошаговая инструкция

Все работы тщательно планируют. Составляют список всех мероприятий, которые необходимы, прописывая важные моменты. Так их можно не упустить. Конструкция такой кровли сложна и малейшая неточность может привести к обрушению. Этапы:

1. Подготавливают элементы из древесины. Их сушат, если ранее они не прошли эту процедуру, обрабатывают антисептическими растворами, снова дают просохнуть. После достижения готовности, монтируют систему.
2. Устанавливают, крепят мауэрлаты. Они должны быть размещены по периметру каждой несущей стены. Под ними располагают гидроизоляционные материалы. На опорах делают разметку, в соответствии с заблаговременно осуществленными вычислениями. Лучше задействовать яркие маркеры для отметок. Возможно, потребуется вбить маячки.
3. Тщательно проверяют все размеры относительно каждой стены. Если они не идентичные, то лучше перемерить каждый участок. В противном случае балки перекрытия могут быть установлены неровно.
4. Монтируют балки перекрытий. Допустимо размещение на поверхности стен рядом с мауэрлатами. В другом случае выбирают участок стены ниже уровня закрепленного бруса.
5. Опоры нужно тщательно скрепить при помощи стяжек, это снимет нагрузку с полости несущих стеновых элементов.
6. На балки, предназначенные для перекрытий, по совету опытных мастеров, укладывают слой досок. Крепление их не обязательно. Это повысит комфортность, безопасность выполняемых работ.
7. Устанавливают стойки, крепя стяжками либо за перекрытия. Фиксируют их коньковой балкой, стропильными центральными брусьями по торцевой части кровли.
8. Осуществляют разметку, прикручивание промежуточных стропил по фронтальным скатам конструкции.
9. Размещают стропила диагонального назначения, соединяемые коньком и углами дома. Если есть необходимость, можно смонтировать ряд дополнительных стоек.
10. По диагональным стропилам крепят нарожники и укороченные стропильные элементы. Расстояние должно быть аналогичным промежуточным балкам.

На заметку!

В зависимости от проекта, можно встраивать и иные элементы, которые усилят объект, обеспечат надежную поддержку. Среди таких выделяют подкосные, шпренгельные элементы, ветровые балки.

Когда стропила ставят и заканчивают мауэрлатами, то их удлинение выполняют при помощи кобылок, а они создают навесы стен.

Монтаж кровельных полотен:

1. Прежде чем начать дальнейшие монтажные работы, осуществляют разметку, помечают область расположения оконных проемов на крыше.
2. Отмечают отверстия для дымоотвода, вентиляции, выход на балкон.
3. Все эти участки обрамляют специальными рейками. Набивку их делают по периметру.
4. На поверхность стропильной системы устанавливают «кровельный пирог».

Завершающий этап выполняют последовательно, как указано ниже:

1. Поверх стропил растягивают пароизоляционную пленку. Тщательно фиксируют.
2. На нее, по стропилам, прикручивают рейки, предназначенные для обрешетки.
3. Между всеми рейками прокладывают слои утеплительного материала. Он покрывается ветрозащитой. Может быть использована и плотная полиэтиленовая пленка.
4. Монтируют контрольную обрешетку.
5. Прикручивание металлочерепицы делают на контробрешетку.

На заметку!

Если это мягкая кровля, то потребуется подклад из плит фанеры, листов ОСБ.

Просмотрев фото, видео, чертежи уже построенных вальмовых крыш, можно соорудить конструкцию своими руками. Не стоит упускать важные моменты, советы профессионалов, тонкости в соединении элементов, их установке, обвязке. Потребуется:

• подготовить инструменты;
• закупить необходимый материал;
• следовать инструкции по монтажу.

Надежность основания и покрытия очень важна. Так кровля прослужит много лет, не будет портиться при различных осадках или ветровых нагрузках. Вальмовая крыша – это хороший вариант, при правильном возведении которого он будет служить много лет.

голоса

Рейтинг статьи

Как крепить диагональные стропила вальмовой крыши?

Для крепления диагональных стропил вальмовой крыши требуется использовать два способа: ферму или стропильную ногу.

1. Ферма: Для создания фермы к краю стропила крепится горизонтальный брус. Затем к нижней части этого бруса крепятся два стропила, которые сходятся в верхней части и крепятся вместе. При использовании фермы, стропила устанавливаются под углом к горизонтальной балке и крепятся при помощи металлических соединительных элементов, таких как уголки, болты, шурупы и т.д.

2. Стропильная нога: Это вертикальная балка, которая соединяет горизонтальную балку с диагональным стропилом. В нижней части она устанавливается на ригелях или стене, а в верхней части крепится к диагональному стропилу. Обычно, стропильные ноги крепятся к стропилам болтами или наличниками.

В обоих случаях, стропила должны быть правильно выровнены и закреплены, чтобы обеспечить прочность и устойчивость конструкции. Рекомендуется проводить установку стропил и крепление под наблюдением специалистов, которые знают все тонкости этой работы.
