Изготовление вибро стола своими руками — мастер-класс по изготовлению
Как создать стол для формовки бетонных изделий небольшого и среднего размера? Какой материал понадобится для его изготовления? В этой статье вы найдете ответы на эти и другие вопросы, включая полноценные видеоуроки по сборке вибростола с подробным описанием каждого шага работы. Если интересует, можно рассмотреть, как изготовить вибростол своими руками.
Вибростол — приспособление для вибрирования жидких растворов, уложенных в формы. Это может быть тротуарная плитка, секции «еврозабора», искусственный отделочный камень. В этой статье мы рассмотрим варианты изготовления вибростола своими руками.
Как работает вибростол
Принцип действия предельно прост — вибрации передаются от активатора (вибромотора) к плоскости — в данном случае к крышке стола. Затем вибрации гасятся амортизирующими прокладками или пружинами. На крышке стола располагаются предметы или формы с жидким раствором, требующим вибрирования.
Материалы и инструменты
Для создания конструкции нам понадобится следующие инструменты:
- сварочный аппарат;
- болгарка с диском по металлу;
- ручной инструмент слесаря;
и материалы:
- уголок 40х40х2 — 6 метров;
- труба прямоугольного сечением 40х20 — 6 метров;
- лист металла или ламинированной фанеры 120х750х3 — 1 шт.;
- пружины (от ГРМ Камаз), аналог или резиновые стойки — 4 шт.;
- асинхронный двигатель 220 В/1500 Вт — 1 шт.;
- болты/гайки, подручный материал.
Сборка вибростола своими руками

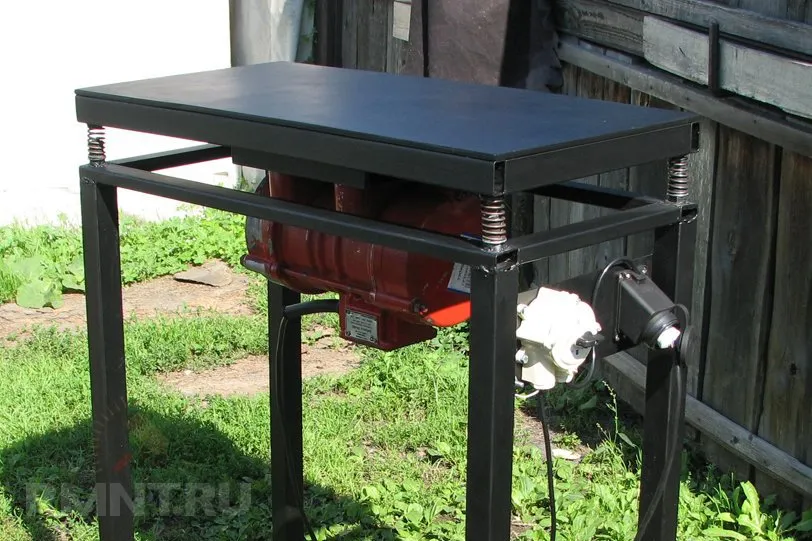

Готовый инструмент будет иметь размеры:
- крышка — 120х750 мм
- высота стола — 850 мм
В качестве подготовки следует очистить материал от ржавчины и подготовить рабочий полигон.
Изготовление неподвижной рамы
Рама стола или станина — опорная часть всего станка. По большому счёту неважно, из чего она будет сделана (только не из дерева!), т. к. её задача — неподвижно удерживать точки гашения вибрации (пружины или резиновые прокладки), на которые опирается крышка. Теоретически это может быть даже бетонная плита или участок фундамента.
Ход работы:
- Нарезать ножки из уголка — 4 шт. по 750 мм.
- Нарезаем стационарную рамку из профтрубы 20х40 — 2 шт. по 600 мм и 2 шт. по 1 м.
- Сварить рамку и приварить ножки вертикально по углам.

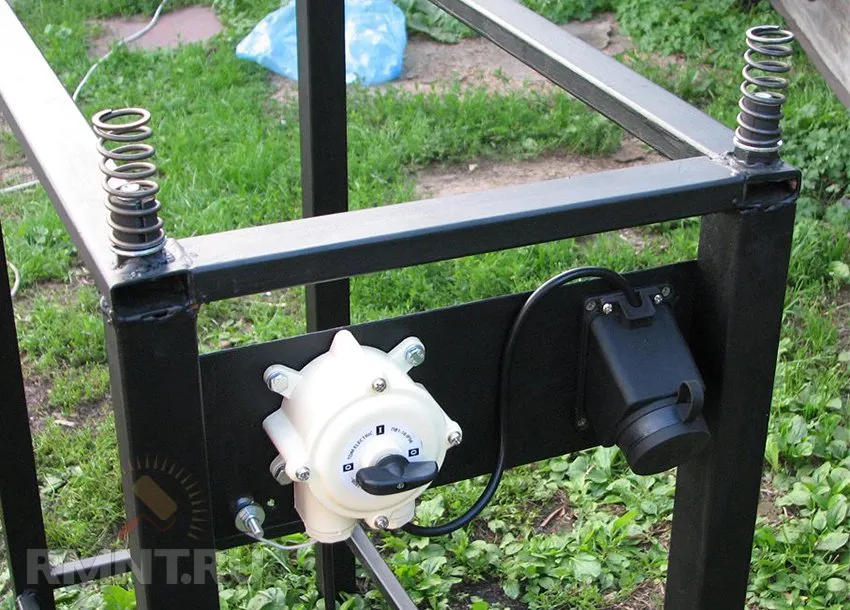

- На верхнюю плоскость углов наварить пружины.
Изготовление крышки

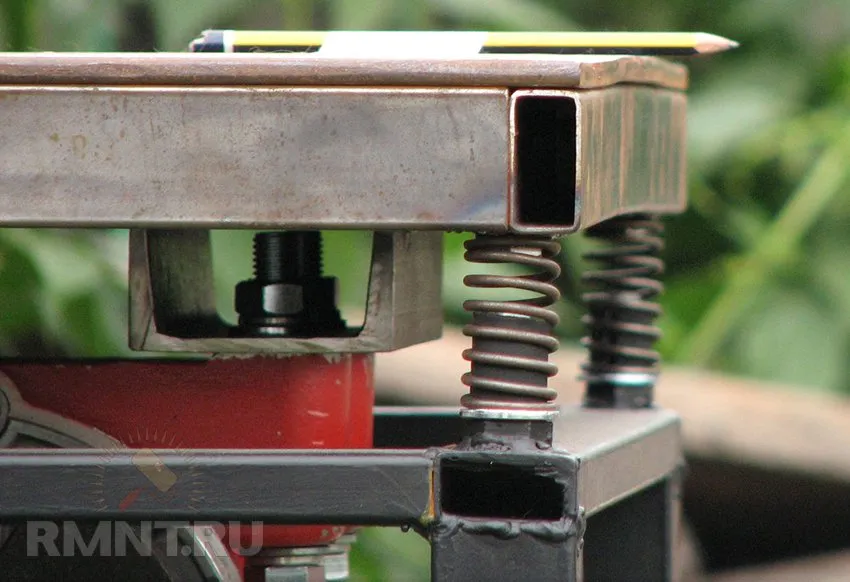

Крышка стола не будет жёстко привязана к станине — она будет просто стоять на пружинах. Бортики «стаканов» из трубы не дадут ей соскочить во время работы. Вместо них можно использовать любые аналоги, например, резиновые детали старых заводских станков. Эти элементы исключительно «живучи» и прослужат не один год.
Ход работы:
- Нарезаем профтрубу — 2 шт. по 600 мм и 2 шт. по 1 м.
- Свариваем рамку аналогично стационарной (зеркально), но с двумя дополнительными поперечными рёбрами.
- На рёбра устраиваем площадку для крепления вибромотора с отверстиями по месту.
- По углам подвижного каркаса крышки навариваем кольца стальной трубы Ø 50 мм и высотой 30 мм.
- Навариваем лист металла на рёбра.
Изготовление вибромотора
Активация вибрирования в нашем случае будет производиться от электромотора. Чтобы она появилась, мы разбалансируем вал двигателя, добавив на него эксцентрик. Самый простой и быстрый способ — наварить болты Ø 12–14 мм на вал и утяжелить их гайками. Грузы должны располагаться с обеих сторон, параллельно друг другу — так достигается максимальная сила вибрации.
Масса грузов зависит от мощности мотора, которая в свою очередь зависит от размеров стола. Эти три показателя взаимосвязаны и масса грузов — зависимый параметр. Чаще всего такие изделия собирают из подручного материала, и выбор есть не всегда. Примитивный расчёт мощности мотора — 1500 Вт на 1 м2 площади крышки стола. Оптимальная масса грузиков подбирается опытным путём — на болты накручиваются гайки. Смещая гайки по резьбе болта, можно регулировать амплитуду вибрации.
Сборка всех деталей вместе

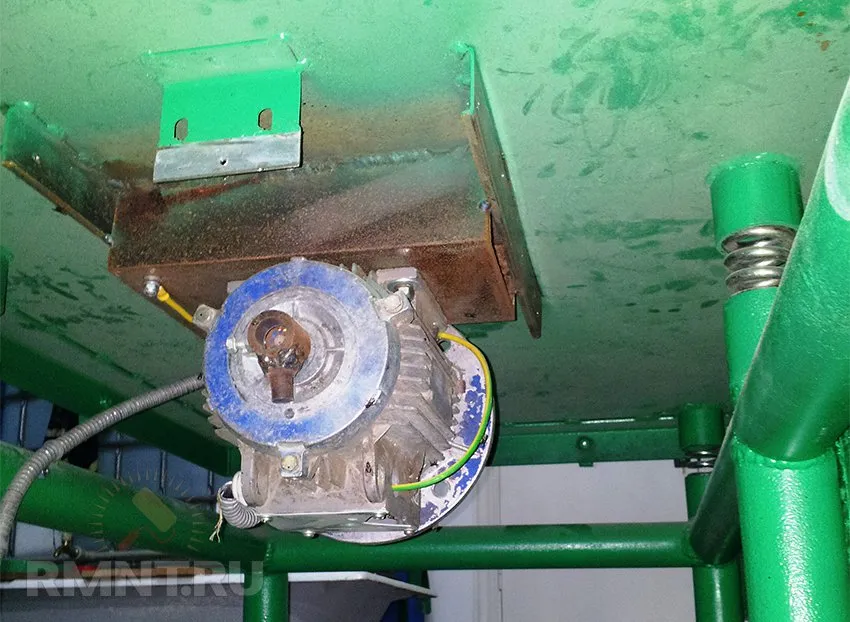

Двигатель установить на посадочные места при помощи болтов. На каждый провод питания рекомендуется поставить автомат. Поскольку крышка вместе с мотором имеет значительный вес, её достаточно просто установить «стаканами» на пружины.
Внимание! После установки по месту работы обязательно заземлите стол.
Конструкцию можно окрашивать и дорабатывать, исходя из местных условий и требований к работе станка. Перед запуском проследите, чтобы рама надёжно стояла на опорах, иначе возможно опрокидывание приспособления.
Вибростол описанной конструкции подойдёт для частного хозяйства — изготовления бетонных элементов для собственных нужд. Сам двигатель можно также использовать на самодельной виброплите или виброрейке во время бетонных работ.
Видео по теме
Источник: youtube.com/МастерОК
Источник: youtube.com/Самопал PRODUCTION
