Изготовление винтовой лестницы из металла своими руками — подробная инструкция с видеоматериалами.

Этот тип инженерных решений не слишком популярен среди владельцев частных домов, так как он обладает рядом недостатков: крутой угол наклона, что может не всем подходить; сложность процесса установки; ограничения в перемещении габаритных предметов между этажами.

Кроме того, их конечная цена существенно меньше моделей, собранных по другим схемам, за счет снижения расхода материалов. Именно эти доводы в ряде случаев являются определяющими при выборе конструктивного исполнения. С тем, как своими руками изготовить винтовую лестницу из металла, мы детально и разберемся.

Этап подготовки

Вопрос сборки винтовой лестницы из готовых элементов заводского изготовления (хотя это тоже делается своими руками) рассматривать не имеет смысла. К каждому комплекту прилагается инструкция, в которой все, по пунктам, расписано. А вот если монтировать с нуля, то предварительно необходимо оценить собственные возможности и определиться с рядом моментов.

Методика работы с металлом

Техника литья, равно как и сборка конструкции при помощи болтовых соединений, явно не подходит. Первая – по причине невозможности реализации, причем не только в домашних условиях, но и в небольшой, пусть и специализированной, мастерской. Вторая не обеспечит надежности винтовой лестницы, с учетом постоянных динамических нагрузок, которым ежедневно будут подвергаться все ее составные части. Остается лишь один приемлемый вариант для выполнения всех операций своими руками – сварочные работы. При желании практические навыки можно приобрести за сравнительно короткое время.

Выбор материала

С учетом того, что монтаж производится своими руками, методом сварки, оптимальный вариант – сталь. Она обеспечит требуемую надежность конструкции и, кроме того, ее несложно обработать в домашних условиях. Процессы покрытия металлов полимерными слоями, никелирования и хромирования заготовок расписаны на нашем сайте довольно подробно.

Встречаются рекомендации по использованию алюминия для изготовления перил. Аргументы – небольшой вес и возможность самостоятельного анодирования конструкционных частей (поручней, балясин, элементов заполнения проемов). Автор с этим спорить не будет, но обращает внимание на то, что речь идет о винтовой лестнице. Следовательно, требования к надежности ограждения (с учетом крутизны) резко возрастают.  Именно поэтому для таких конструкций необходимо использовать только сталь.  А все другие материалы – лишь как дополнения, служащие элементами декора, не более.

Выбор инженерного решения

Монтаж производится, исходя из особенностей несущей конструкции винтовой лестницы.

•  На тетивах.  Ступени фиксируются на несущей балке лишь одной стороной.
•  На косоурах.  Оба торца открытые, а сама ступенька располагается на несущем элементе (балке) винтовой лестницы.

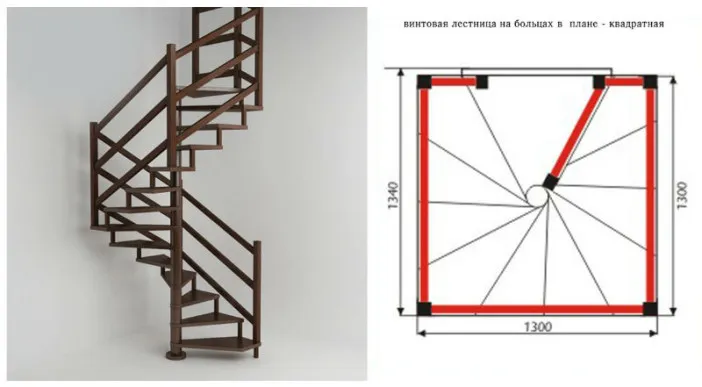

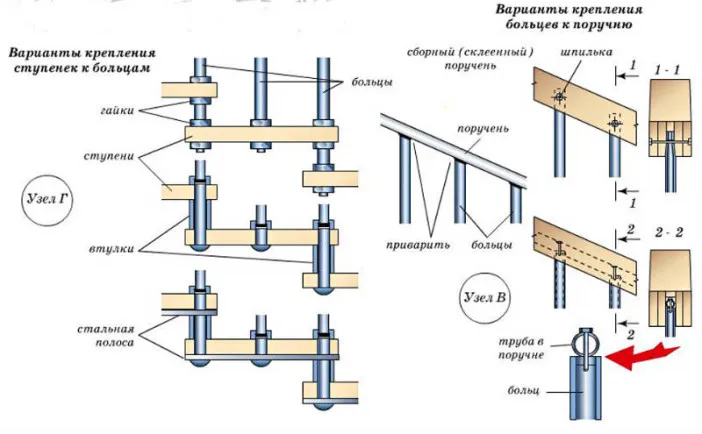

•  На больцах.  Существует 2 разновидности таких винтовых лестниц.

 Вариант 1  – ступени друг с другом скрепляются больцами; монтируется центральная опора.

 Вариант 2  – ступени крепятся к стене дома; несущей балки нет.

Чтобы правильно рассчитать лестницу, независимо от того, металлическая она, винтовая или иная, придется разобраться с терминологией и основными параметрами (в см).

Рекомендуемые размеры

• Высота подъема (H) – замеряется между уровнями чистовых полов нижнего и верхнего этажей.
• Разница по высоте между витками (H1) – расстояние от ступени до той, что расположена строго над ней. По сути, это рост человека с некоторым запасом. Рекомендуемое значение – в пределах 200.
• Высота подступенка (h) – для удобства перемещения порядка 16±4. В некоторых схемах этот конструктивный элемент отсутствует, особенно в жилых домах. Такое решение во многом облегчает уход за винтовой лестницей. В этом случае необходимо исключить риск проскальзывания ноги между ступенями за счет снижения разницы по их высоте – не более 16.

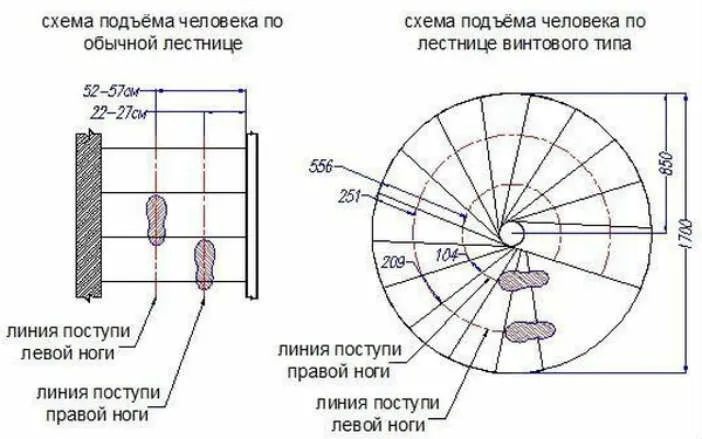

• Глубина проступи (h1) – чтобы стопа не соскальзывала со ступеней, выбирается в пределах 27±2. Но это общая рекомендация. Нужно учесть, что, как правило, при спуске/подъеме по винтовой конструкции мы перемещаемся по условно обозначенной линии, которая отстоит от внешнего торца ступеней примерно на ⅓ радиуса лестницы. При расчете ее параметров этот нюанс следует учесть. То есть указанные 27 см относятся к тем точкам, которые располагаются на условно очерченной дуге.

Основные требования к винтовым лестницам

Они подробно изложены в соответствующих ГОСТ и СНиП. Перечислять их все не имеет смысла, так как большинство из них нужны лишь профессиональным проектировщикам. Кроме того, в каждом документе есть ряд ссылок на иные нормативные акты, касающиеся, к примеру, характеристик сталей, требований к сварным швам и тому подобное. При изготовлении винтовой лестницы своими руками, с учетом ее небольшой протяженности, достаточно знать основные положения.

• Ширина лестницы. Монтаж только одного косоура допускается, если данный параметр не превышает 1,5 м. При более габаритной конструкции придется устанавливать дополнительную опору.
• Ширина ступени. В целях обеспечения безопасности перемещения определен минимум – он равен 0,9 м.
• h1 – выше указана рекомендуемая величина глубины. Но минимальная, в месте примыкания к опоре – 100 мм.

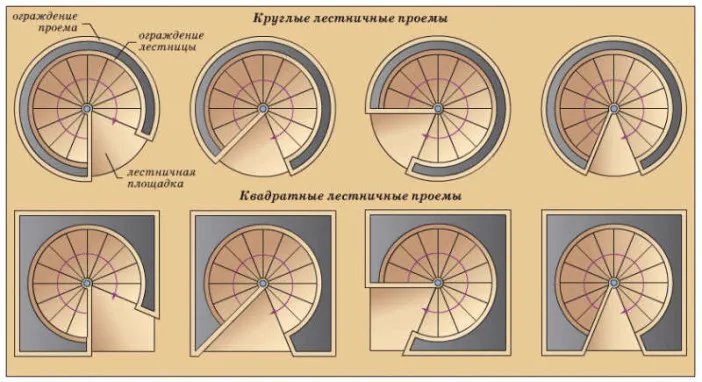

• Габариты проема. При расчете параметров винтовой лестницы необходимо учесть, что пальцы рук должны плотно охватывать поручень. Поэтому между ним и стеной необходимо оставлять некоторый зазор (порядка 8 – 10 см).

Порядок расчета параметров винтовой лестницы

В интернете много сайтов, на которых расположены онлайн-калькуляторы. Но даже если расчеты делаются самостоятельно, исходные данные не меняются. Что потребуется определить?

• Общая высота лестницы H.
• Оптимальный диаметр конструкции, в зависимости от габаритов помещения и стиля его оформления. Исходя из этого, вычисляется наружный радиус ®. Для частных домов он выбирается в пределах (м) 1– 1,5.
• Радиус, по которому проходит условная линия перемещения человека ®.

Алгоритм расчета

Прежде чем приступать к вычислениям, необходимо все величины перевести в единую систему. Как правило, расчеты принято делать в мм, но по факту – кому как удобнее. Главное, не подставлять в формулы значения, к примеру, высоты в м, а радиуса – в см.

Определяется протяженность марша (L). Другими словами, это длина окружности (по линии подъема). Вспоминаем, что она отстоит от стены на треть радиуса лестницы. Следовательно, r = 2/3 R. Как его правильно вычислить?

Диаметр винтовой лестницы – это (ширина ступени х 2) + сечение центральной опоры. Только найдя эту величину, можно приступать к определению «малого» радиуса, значение которого и подставляется в известную со школы формулу:

 L = 2π х r

Определяется количество ступеней на марше. Зная глубину проступи, это сделать несложно:

 n = L / h1

Можно поступить и по-другому – разделить H на h. Методика выбирается, исходя из конкретного инженерного решения. Если порядок расчета количества ступеней понятен, то все остальное – не принципиально.

Нельзя упускать из виду такой параметр, как толщина ступеней. Общая величина отнимается от высоты лестницы перед тем, как рассчитывать их количество.

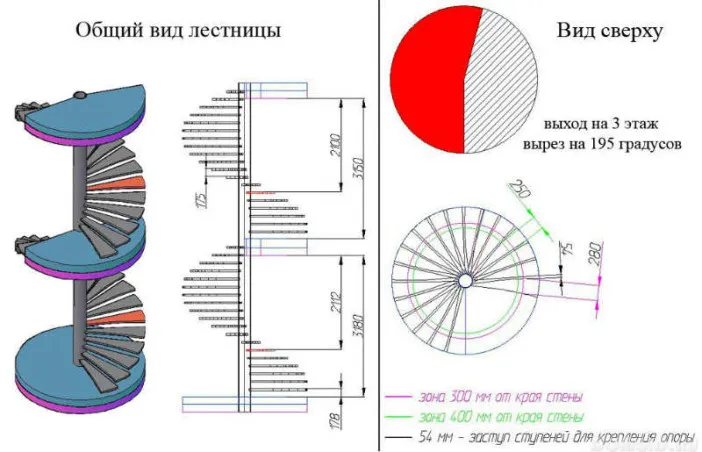

Приведенные ниже схемы и таблицы помогут читателю найти ответы на возникшие вопросы.

Что принять во внимание:

• Приведенная выше методика расчета применяется для винтовых лестниц наиболее простых исполнений, когда все ступени расположены на одном витке. Если их несколько (что редко, но встречается в частных домах), то необходимо учесть их количество.
• Последняя ступень может совпадать с уровнем верхнего этажа, поэтому она не учитывается.
• Если результат – величина дробная, то округление делается в большую сторону.
• Размещение ступеней с небольшим «перехлестом» (в проекции) повышает комфортность передвижения.
• Использовать в качестве центральной стойки заготовку сечением менее 50 мм не рекомендуется.
• Расчет нагрузки производится с учетом одновременного нахождения на винтовой лестнице не менее 3-х человек.

Остается добавить, что в большинстве случаев целесообразно на начальном этапе произвести монтаж несущей части конструкции, а все остальные элементы устанавливать уже по месту.

Автор надеется, что эта статья поможет читателю в самостоятельном составлении чертежа, правильном производстве всех расчетов и изготовлении винтовой лестницы, от начала до конца, своими руками.

Успехов вам в этом деле!

Чем отделать лестницу на улице?

Отделка лестницы на улице должна быть устойчивой к воздействию погодных условий, а также иметь достаточную прочность и противоскользящие свойства для безопасности пользователей. Ниже представлены некоторые из наиболее подходящих материалов для отделки лестницы на улице:

1. Керамическая плитка: керамическая плитка прочна и имеет противоскользящие свойства, что делает ее отличным выбором для отделки лестницы на улице. Она также устойчива к воздействию погоды и легко чистится.

2. Камень: камень — это прочный и надежный материал, который также имеет противоскользящие свойства. Он может быть использован для создания красивого и элегантного внешнего вида для вашей лестницы.

3. Дерево: дерево может быть использовано для отделки лестницы на улице, но необходимо выбирать породы, которые устойчивы к погодным условиям и имеют противоскользящую поверхность. Также нужно учитывать, что дерево требует регулярного ухода, чтобы сохранить свою прочность и красоту.

4. Композитные материалы: композитные материалы, такие как декинг, являются хорошим выбором для отделки лестницы на улице. Они прочны, противоскользящие и устойчивы к погодным условиям.

5. Металл: металлические ступени могут быть использованы для отделки лестницы на улице. Они прочные, противоскользящие и не требуют особого ухода. Однако металлические ступени могут нагреваться на солнце, поэтому необходимо принимать меры для защиты пользователей от ожогов.

При выборе материала для отделки лестницы на улице следует учитывать местные климатические условия и индивидуальные потребности и предпочтения. Кроме того, стоит обратить внимание на стоимость материалов и их установки, чтобы выбрать оптимальный вариант по соотношению цены и качества.
