Вот и настала пора изготовить лестницу в дом.
Кратко расскажу, как реализовывал.Из-за «архитектурных» особенностей размещения лестницы в доме, а также с учетом того, что лестница будет полностью скрыта от взглядов, я принял решение использовать металлические косоуры.
Начал с изучения без сомнения замечательной программы StairCon.
Получилось следующее:Все проверил, отладил. Экспортировал чертежи в формате DXF.
Следующий этап уже в среде AutoCADa.
Наложил полученные профили на «развертку» стен:
Прорисовал и «выдавил» по контуру элементы профиля 80х40х4:
Сложил компоненты косоуров в пространстве:
Для проверки лестницы таким же образом «выдавил» ступени и собрал модель:
Добавил в модель необходимые подпорки и крепежные уголки.
Последнее редактирование модератором:
- Регистрация: Сообщения:
- 478
- Благодарности:
- 164
-
AntonSh
Пытаюсь забыть о Москве)
Регистрация: Сообщения:
- Благодарности:
- 164
- Адрес:
- Подмосковье, рядом Жуковский
-
Далее для сборки на стороне сделал полную деталировку косоуров (ниже часть чертежей):
Отдал на изготовление.

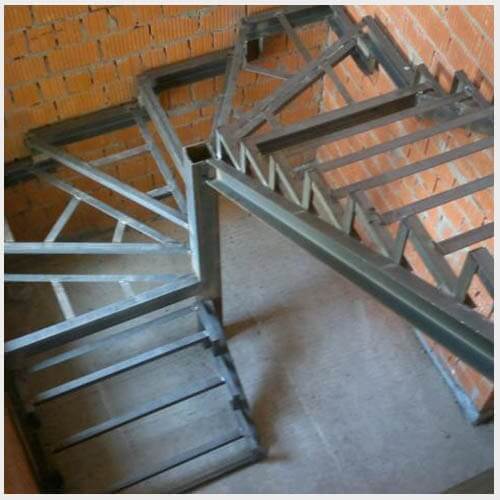

Вдвоем с приятелем установили косоуры на место (детали все равно немного увело при сварке, не доглядели ):
Ступени пока сделал временные из фанеры 20-ки:
Главное, выдерживают)
Дальнейшие планы — это изготовление настоящих ступеней из массива дерева и закрытие лестницы ГКЛ.
Всем удачи!
Да, забыл сказать про стоимость изготовления
Косоуры из профиля 80х40х4 с материалами и работой обошлись в 16 тыр. Плюс еще 4 тыр доставка на место.
- Регистрация: Сообщения:
- 20.035
- Благодарности:
-
Вит1959
Модератор
Регистрация: Сообщения:
- Благодарности: Адрес:
- Таганрог
-
Мне интересно как ведет себя такая конструкция при ходьбе. Гудит или нет? Просто никогда с металом не работал.
- Регистрация: Сообщения:
- 4.433
- Благодарности:
- 661
-
Андрей Павловец
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 661
- Адрес:
- Санкт-Петербург
-
Если косоуры прячутся тогда зачем было использовать трубу, можно и из уголка было варить 40х40 или 60х60х? В прочности бы не проиграли и ступени было бы проще крепить ИМХО.
- Регистрация: Сообщения:
- 478
- Благодарности:
- 164
-
AntonSh
Пытаюсь забыть о Москве)
Регистрация: Сообщения:
- Благодарности:
- 164
- Адрес:
- Подмосковье, рядом Жуковский
- Регистрация: Сообщения:
- 4.433
- Благодарности:
- 661
-
Андрей Павловец
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 661
- Адрес:
- Санкт-Петербург
-
Да, только хотел про косынки написать, что лишние..Монферановский запас прочности!
- Регистрация: Сообщения:
- 478
- Благодарности:
- 164
-
AntonSh
Пытаюсь забыть о Москве)
Регистрация: Сообщения:
- Благодарности:
- 164
- Адрес:
- Подмосковье, рядом Жуковский
-
На самом деле, этот вариант лестницы — второй. Первый вариант был такой — труба 80х40 по профилю косоура, а ступени бы крепились на уголки, приваренные с внутренней стороны к профилю. В данном случае сварки гораздо меньше. Однако, оказалось, что сварщики не смогли нарезать трубу под углами не кратными 45 градусам, были проблемы и с размещением уголков, в-общем, материал остался, я переделал проект, и только тогда сварили более-менее нормально. Переделка ес-сно за их счет
Уголок не просчитывал, может быть 60-ый и прошел бы по жесткости.
- Регистрация: Сообщения:
- 20.035
- Благодарности:
-
Вит1959
Модератор
Регистрация: Сообщения:
- Благодарности: Адрес:
- Таганрог
-
Пристенный я видел, меня волновал внутренний. А горизонтальная связка присутствует, или чисто за счет ступеней?
- Регистрация: Сообщения:
- 4.433
- Благодарности:
- 661
-
Андрей Павловец
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 661
- Адрес:
- Санкт-Петербург
-
Как я понял они оба жестко крепятся к стенам?
- Регистрация: Сообщения:
- 478
- Благодарности:
- 164
-
AntonSh
Пытаюсь забыть о Москве)
Регистрация: Сообщения:
- Благодарности:
- 164
- Адрес:
- Подмосковье, рядом Жуковский
-
Связка есть за счет самого проема и горизонтальной перемычки (фото старое):
К сожалению, не могу указать точно, но в данной теме несколько уважаемых форумчан делали подобные лестницы. Осталось только приложить идею к месту.
Мной здесь выложен путь, который гарантирует результат, если есть необходимость в подобной лестнице.
Если у кого будут затруднения в проектировании — всегда готов помочь.
- Регистрация: Сообщения:
- 3.237
- Благодарности:
-
БорЛео
Он же «Подснежник»
Регистрация: Сообщения:
- Благодарности: Адрес:
- Воронеж
-
Так всётаки такую конструкцию по косоурам где-то подсмотрели, кто нибудь подсказал или сами
придумали?
- Регистрация: Сообщения:
- 20.035
- Благодарности:
-
Вит1959
Модератор
Регистрация: Сообщения:
- Благодарности: Адрес:
- Таганрог
- Регистрация: Сообщения:
- 114
- Благодарности:
- 23
-
mplus
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 23
- Адрес:
- Орел
-
Здравствуйте. А подскажите пожалуйста, какова ширина проступи и высота ступеньки.
Делаю сейчас тоже самое почти.
Получается 291 мм ширина проступи и 205 мм высота. Боюсь высоковато.
- Регистрация: Сообщения:
- 3.237
- Благодарности:
-
БорЛео
Он же «Подснежник»
Регистрация: Сообщения:
- Благодарности: Адрес:
- Воронеж
-
Не высоковато, а просто не в какие ворота.
Эти параметры увязываются формулой 2H + L = (610 — 640), где Н — высота подъёма ступени,
L — ширина проступи.
- Регистрация: Сообщения:
- 114
- Благодарности:
- 23
-
mplus
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 23
- Адрес:
- Орел
-
У меня лестница в зале будет по стенке. Г образная.
Длинна 4м, ширина 1м, с забежными 1,5м всего. 15 ступеней 16я пол 2го этажа.
Высота лестницы 3286 мм
Прочерчиваю все в СтаирКон.
Не получается вставить картинку на форум
грубо она вот такаяL
Как лучше сделать? Чем лучше пожертвовать? Высотой ступеней или шириной проступи?
ПО вашей формуле получается 2*170+290 — 170 я никак сделать не могу
Получается, что при размере 205, который у меня получается 2*205+230 — 230 это очень узкоПосоветуйте. Пожалуйста.
