Изучите принцип работы настенного двухконтурного газового котла, чтобы самостоятельно обеспечивать его обслуживание

Для того чтобы правильно подобрать настенный двухконтурный газовый котёл для вашего дома, необходимо разобраться в его принципе работы. Это также поможет вам в случае необходимости провести ремонт этого прибора. Давайте рассмотрим, как функционирует двухконтурный газовый котел.

Главное преимущество автономного отопления не только в том, что можно значительно снизить стоимость коммунальных услуг. Но и в том, что можно пользоваться теплом и горячей водой тогда, когда хочется. А не когда их соизволят подать коммунальные сети.

Если отключение горячей воды в наших городах вообще стало нормой, отопление включают только после того, как в квартирах пару недель очень холодно, то отключение газа и холодной воды – это серьёзная авария.
Причём, газ нельзя отключить в принципе (если только за неуплату) – поскольку — это жизненно важный ресурс для всех промышленных предприятий. А холодная вода – жизненно необходима везде, от больниц и детских садов до тех же промышленных предприятий.

Пример установки настенного двухконтурного котла

Имея же газ и холодную воду, легко получить отопление, и горячую воду, причём, иметь их сколько угодно долго и в нужных количествах.
Именно поэтому, настенные котлы, именно двухконтурные модели – стали очень популярны.
Разобраться, как работает настенный двухконтурный газовый котёл, нужно для того, чтобы правильно подобрать этот прибор для своего дома. Или отремонтировать его, при необходимости.

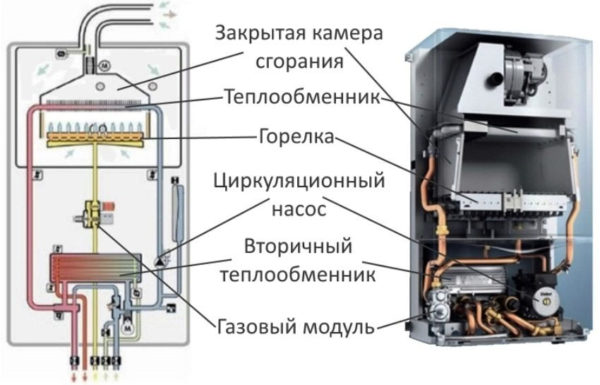

Устройство котла

Все настенные двухконтурные газовые котлы устроены примерно одинаково, они состоят из:

• циркуляционного насоса,
• трёхходового клапана,
• основного теплообменника,
• вторичного теплообменника,
• горелки,
• платы управления,
• группы безопасности.

По сути, это устройство представляет собой полноценную котельную в миниатюре, упакованную в небольшой корпус.
И если большая котельная – это сложное и дорогое инженерное сооружение, то настенный котёл – прост, дёшев и очень функционален.
Также различают два вида котлов: атмосферные (работающие с традиционным дымоходом) и турбированные (которым достаточно простого и недорогого коаксиального дымохода).

Устройство настенного двухконтурного котла Baxi Main 5

Работа котла

Прибор может работать в двух основных режимах: отопления и нагрева воды для санитарных нужд.
Сначала автоматика опрашивает все датчики котла. Она убеждается, что в котёл залита вода, работает насос, есть тяга. Значит – можно включаться.

Затем запускается горелка. Она работает настолько долго, что вода в трубах отопления нагревается до заданной температуры.
Когда температура достигает заданного значения – газ на горелку перестаёт подаваться, горелка гаснет.
Циркуляционный насос работает постоянно, поддерживает движение теплоносителя.
Продукты сгорания удаляются естественным путём – через атмосферный дымоход, или при помощи вентилятора – через коаксиальный.

Отсутствие дымоудаления будет воспринято котлом как авария. Он остановится и потребует ручного перезапуска.
Если пользователю нужна горячая вода – он просто открывает кран. При этом, горелка также зажигается (если она была до этого отключена). Если горелка работала, то включается трёхходовой вентиль, который переключает отопительную воду на работу по малому контуру – контуру ГВС.

В момент нагрева санитарной воды отопление не работает. Это одно из неудобств, которое, тем не менее, вполне оправданно. Главное – дать человеку принять душ. А когда он закончит – котёл догреет и систему отопления.

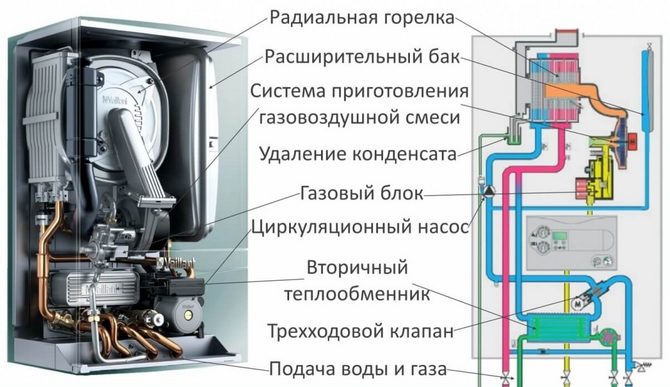

Как работает настенный двухконтурный котёл в режиме нагрева ГВС: трёхходовой клапан закрывает проход теплоносителя в контур нагрева отопления, и направляет его в теплообменник ГВС. Вода нагревается.
После того, как кран горячей воды закрыт – трёхходовой вентиль переключается обратно в режим отопления.

Во всех настенных котлах установлены модулирующие горелки. В обычных котлах горелка имеет два режима: включено или выключено. Модулирующая горелка не просто включается, но и может выбрать мощность, на которую включиться.
То есть – она может работать, к примеру, на 45% мощности. Или даже на 20%. Это очень сильно экономит газ.

Подключение настенного газового котла

На схеме выше:
1 — Настенный котёл;
2 — Ввод газа;
3 — Вход холодной воды;
4 — Выход горячей воды;
8 — Подача отопления;
9 — Обратка отопления.

Виды настенных котлов

Настенные котлы бывают конвекционные и конденсационные.
В первом случае, топливо при сгорании нагревает теплообменник, а дымовые газы выходят через дымоход.

Принципиальная схема конвекционного и конденсационного котлов

Если котёл конденсационный, то дымовые газы практически полностью отдают тепло, превращаясь, по сути в водяной пар.
Поэтому, дымоход конденсационного котла можно изготовить из обычного пластика – поскольку дымовые газы охлаждаются практически до температуры конденсации водяного пара – 55 градусов.

Разумеется, конденсационные котлы – более экономичные и современные. Однако, они значительно дороже традиционных конвекционных.

Если Вы хотите подобрать для себя котёл – обязательно позвоните нам!
Мы будем рады помочь!

Чем отличается газовый котёл двухконтурный от одноконтурного?

Газовый котел является оборудованием для отопления домов и обеспечения горячей воды. Главное отличие между двухконтурным и одноконтурным газовыми котлами заключается в наличии второго контура.

Одноконтурный газовый котел имеет только один контур, который отвечает за отопление дома. Он может быть использован только для обогрева помещения, но не может обеспечивать горячую воду. Если вы хотите обеспечить свой дом горячей водой, то нужно будет установить дополнительное оборудование, такое как бойлер или водонагреватель.

Двухконтурный газовый котел имеет два контура. Один контур отвечает за отопление дома, а второй контур отвечает за подачу горячей воды. Это значит, что вы можете использовать газовый котел для обогрева дома и обеспечения горячей водой одновременно. Это более удобно и экономично, так как вы можете получить горячую воду без необходимости дополнительной установки оборудования.

Кроме того, двухконтурные газовые котлы могут иметь различные режимы работы, которые могут быть настроены в соответствии с потребностями пользователя. Например, вы можете настроить газовый котел на работу в режиме экономии энергии или на более быстрый нагрев воды. Таким образом, двухконтурные газовые котлы могут обеспечить более удобное и экономичное использование газа для отопления и обеспечения горячей воды.
