Электрическая система отопления частного дома своими руками

В современное время электрическое отопление считается лучшим вариантом по сравнению с газовым. Эксперты утверждают, что электричество – это будущее отопления. Существует несколько видов электрического отопления: инфракрасное, конвекторное, «теплый пол», установка тепловых вентиляторов. Это обусловлено многочисленными преимуществами таких технологий, и иногда установка электрической системы становится единственным решением по обогреву дома.

Содержание:

• Достоинства электрической системы отопления
• Виды электрического отопления
• Установка электрического отопительного оборудования
• Монтаж системы «теплый пол» собственными силами
• Подсчет расхода материала
• Подготовительные работы и изоляция

Достоинства электрической системы отопления

• эргономичность;
• автономность;
• самостоятельная система управления;
• продуктивность;
• экономическая целесообразность и независимый контроль (каждый потребитель желает знать, сколько электрической энергии было потрачено).

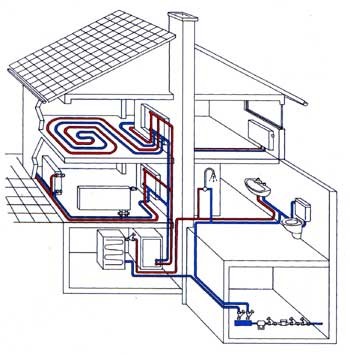

Схема системы отопления частного дома.

Обладателей загородного дома в первую очередь привлекают высокие показатели коэффициента полезного действия электрических систем отопления. Ведь в условиях порой суровых российских зим нужно полностью прогреть площадь помещения.

Индивидуальная схема электрического оборудования позволяет регулировать температурный режим в каждой отдельной комнате, что дает возможность поддерживать комфортные температурные условия во всем здании. Именно поэтому они позволяют существенно сэкономить денежные средства в период отопительного сезона. И, конечно, без внимания не остается комфорт и простота в использовании таких устройств, ведь даже маленький ребенок сможет легко разобраться в управлении отопительным прибором.

Конструкция системы не предусматривает наличия таких элементов, как вентилятор или циркуляционный насос, поэтому подобные установки работают совершенно бесшумно. Ко всему прочему, электрические системы обогрева не требуют специального ухода или сервисного обслуживания, что становится плюсом. Также аналогичные обогревательные средства не требуют жидкого теплоносителя в силу того, что электрическая энергия практически моментально преобразуется в тепловую, благодаря чему дом, в котором смонтирована подобная система, нагревается в минимальные сроки, чем не могут похвастаться другие типы установок.

Вывод напрашивается сам собой: установка электрического отопительного оборудования в частном доме — это выбор, отвечающий как современным техническим, так и эстетическим требованиям потребителей.

Вернуться к оглавлению

Виды электрического отопления

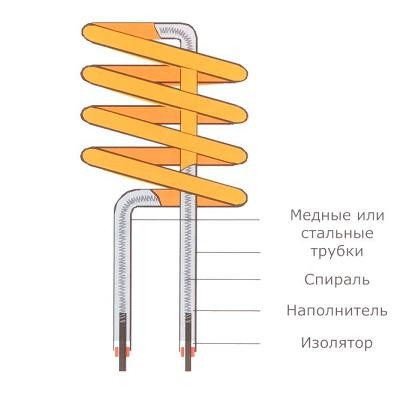

Схема устройства электрического отопления дома.

На сегодняшний день рынок представлен в основном следующими типами электрического отопительного оборудования:

Инфракрасное: этот тип электрических систем обогрева помещений осуществляется при помощи инфракрасного излучения. При установке этой системы нужно понимать, что подобный вид отопления первоначально будет нагревать окружающие предметы, находящиеся в зоне воздействия инфракрасных лучей, то есть сам воздух при этом не нагревается. Специалисты полагают, что по истечении времени инфракрасный обогрев будет превалировать над традиционными обогревательными системами.На сегодняшний день такая конструкция часто используется в местах, где требуется быстрая и результативная подача тепла (таких, как частный дом). Существует практика установки таких систем не только под напольные покрытия, но и в форме стеновых панелей и даже потолочных покрытий.

Конвекторное отопление пользуется достаточно высокой популярностью для обогрева частных домов. Актуальные конвекторные системы отопления позволяют регулировать и поддерживать комфортный для потребителя уровень влажности в помещении, при этом не сжигая кислород. Конвекторные установки для электрического обогрева являются бесшумными и рентабельными не только для частного дома, но и для офиса, складского помещения. Нужно помнить и о простоте их применения, большая часть современного оборудования данного типа оснащена дополнительной системой управления, позволяющей программировать течение работы.

Для подобного типа оборудования также характерно наличие защитной системы от замерзания, с ее помощью температура никогда не опустится ниже 5 градусов Цельсия. Разработчики не обошли стороной и проблему безопасности конвекторного оборудования, система прошла тщательный технический и потребительский контроль, и при возникновении экстренных ситуаций (падение оборудования, перегрев) система питания автоматически выключается. вы можете быть спокойны за безопасность своих детей, так как температура нагревания корпуса не превышает 65 градусов.

Система «теплый пол» все больше набирает популярность у владельцев загородных домов по той причине, что источник тепла монтируется непосредственно под напольное покрытие, вся площадь поверхности пола становится обогревательной панелью, при этом не страдает эстетический вид помещения. Благодаря этому теплые потоки распределяются равномерно во всем доме, схема рассчитана для поддержания оптимальных комфортных условий для пребывания в помещении. Все чаще люди останавливают свой выбор на таком типе отопления из-за простоты монтажа конструкции вне зависимости от типа напольного покрытия, что расширяет и возможности дизайнерского решения интерьера.

Установка тепловых вентиляторов создает так называемую воздушно-дымовую завесу, способную поддерживать требуемый тепловой баланс в помещении. Отличительной особенностью по сравнению с обычной водной отопительной системой является высокая степень продуктивности, так как нагревание помещения не требует длительного ожидания, а теплопотери сводятся к минимуму. Совокупность вышеуказанных факторов делает отопление частного дома при помощи этой установки экономически выгодным, привлекая потребительское внимание.

Процесс работы тепловентилятора основан на принципе циркуляции воздушных потоков исключительно в рамках помещения, где он установлен. Есть также возможность работы тепловых вентиляторов с фрагментарной рециркуляцией, то есть с включением в процесс перемещения воздушных потоков извне. В данном случае необходима установка дополнительного оборудования в виде воздушного фильтра.

Вернуться к оглавлению

Установка электрического отопительного оборудования

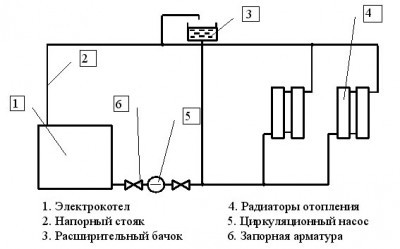

Схема установки электрического котла в систему отопления.

Первые вопрос после принятия решения об установке электрической отопительной системы, которые могут возникнуть, это с чего начать и сколько и какие потребуются материалы?»

Для того чтобы ответить на них, следует все досконально продумать и тщательно спланировать. Качественно разработанная схема, учитывающая все ваши требования и особенности помещения, в котором запланирована установка, позволит избавиться от многих проблем. Чаще всего свой выбор отдают электрическим системам отопления в случае отсутствия возможности подключения газовой системы нагревания. Но не стоит забывать, что основным характерным преимуществом является абсолютная экологическая безопасность.

Если ваш выбор пал на такие простые отопительные системы, как тепловентилятор или конвектор, то их подключение достаточно легко произвести, просто подробно ознакомившись с инструкцией, которую предоставляют все фирмы-производители.

Вернуться к оглавлению

Монтаж системы «теплый пол» собственными силами

Список необходимых материалов для установки электрического отопления:

• сама система теплых полов (стеновых панелей или потолочных покрытий), в нее входит нагревательный кабель в комплекте с укрепленной сеткой или отдельно;
• соединительные провода;
• крепления;
• регулятор температуры и термодатчик;
• устройство защитного отключения;
• медный кабель для заземления;
• план-схема, где будет указана разводка электрических проводов.

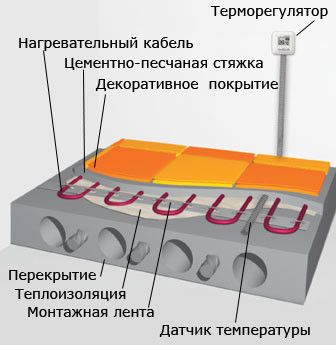

Схема монтажа системы теплых полов.

Первоначально требуется создать подробный план теплого пола на бумаге, не забывая при этом, что нагревательный элемент не подходит для монтажа в тех местах, где будет стоять громоздкая мебель или бытовые приборы. На участках дома, где проходят отопительные трубы или другие источники тепла, тоже нужно оставить промежуточную зону без нагревательных элементов.

В этом состоит специфика такой электрической нагревательной системы: все нагревательные элементы одного контура должны иметь одинаковую температуру, но если создается лимит выхода тепла (например, мебель без ножек), то элементы могут перегреться и выйти из строя, повредив при этом мебель или напольное покрытие.

С учетом того, сколько имеется мебели и каково ее расположение в комнате, ваша схема будет напоминать некоторую многогранную фигуру, по контуру которой и внутри пространства которой необходимо проводить монтаж. В этом заключается самый крупный недостаток теплого пола — перемещение мебели может оказать значительное влияние на работоспособность системы. Самым оптимальным решением в таких случаях является создание индивидуальных контуров для разных участков помещения (даже если они дифференцированы символически, как в случаях зонирования больших площадей в доме). Если технология требует заливки стяжки, то необходимо проложить между поверхностями демпферную ленту.

Когда чертеж целиком продуман и оформлен, можно начать разметку прямо на полу.

Для начала отметьте место положения регулятора теплого пола в удобном и легкодоступном для вас месте. В нем требуется сделать техническое отверстие под монтажную коробку и опустить штробу до пола.

Итак, подготовительные работы выполнены, самое время произвести расчет того, сколько требуется материалов.

Вернуться к оглавлению

Подсчет расхода материала

Проще всего воспользоваться уже готовыми таблицами, предоставленными производителями кабельного теплого пола, и исходя из тепловых потерь каждой комнаты подобрать подходящий шаг укладки провода и его суммарную длину на помещение.

Для инфракрасных систем расчеты практически не требуются — нужно лишь взять такое количество элементов, которое покроет необходимую площадь. Не забудьте при создании сметы включить в список провод для присоединения регулятора (и самой системы) к счетчику и участок кабеля от регулятора напрямую к нагревательным элементам, так как прямое подключение теплого пола к розетке строго запрещено техникой безопасности.

Вернуться к оглавлению

Подготовительные работы и изоляция

Схема теплоизоляции теплого пола.

Если возникнет необходимость, полностью удалите старый стой стяжки и хорошенько очистите поверхность.

Затем производится укладка гидроизоляционного слоя с нахлестом на стену около 10 см. Необходим монтаж демпферной ленты по всему периметру — она будет компенсировать расширение поверхности пола при нагревании (после установки системы можно будет удалить излишки). Для того чтобы не позволить тепловой энергии уходить вниз, нужно проложить изоляцию на основу пола (тип изоляционного материала следует выбирать исходя из выбранной системы обогрева).

В том случае, когда теплый пол — лишь дополнение к традиционной отопительной системе, достаточно уложить вспененный полиэтилен с отражающим покрытием. Если монтаж ведется в неотапливаемом доме, есть необходимость сформировать более толстый слой изоляции (до 10 см) из пенополистирола или минеральной ваты

Сверху на утеплитель кладется армирующая сетка.
