Электрический водонагреватель для отопления: принцип работы, схема подключения, монтаж

Есть множество способов отопления дома с помощью нетрадиционных методов, однако не все из них являются эффективными. Есть несколько вариантов, которые подтвердили свою эффективность в реальной жизни, одним из них является использование электрического водонагревателя для отопления.

Содержание:

• Основные характеристики прибора
  • Какие параметры учитывают при выборе накопительного прибора
  • Бойлер косвенного нагрева
  • Монтаж водонагревателя в систему

Принцип работы водонагревателя в отоплении

Нестандартная на первый взгляд конструкция отличается относительной доступностью в монтаже, а также эффективностью эксплуатации. Хотя этот вариант не лишен минусов, но его можно обнаружить во многих отечественных квартирах.

Основные характеристики прибора

Основная задача любого бойлера заключается в нагреве воды. Это может выполняться двумя способами:

• газовой горелкой;
• электрическими ТЭНами.

Второй способ более приемлемый, так как прост в монтаже и не требует массы разрешительных документов. Использовать с максимальной отдачей электрический водонагреватель для отопления можно после изучения его особенностей конструкции:

• базовой деталью в бойлере является корпус, который имеет несколько слоев. Внутренняя полость заключает в себе воду и подвергается регулярному нагреву. Наружный слой защищает потребителей от горячей поверхности, а бак уберегает от негативного механического воздействия и снижает тепловые потери;
• важной деталью отопления через водонагреватель являются ТЭНы. Они распложены непосредственно внутри полости, куда поступает вода. Управляет ими запрограммированная автоматика;
• производители повышают теплоизоляционные свойства с помощью выкладывания между слоями минеральной ваты. Также отдельные модели в этом промежутке имеют прослойку из пенополистирола.

Есть разновидности бойлеров для частного дома, представляющие собой устройства проточного типа. Они отличаются отсутствием внутри накопительного бака. Полость, в которой осуществляется нагрев, представляет собой компактную колбу. У таких приоров высокие мощностные параметры (5-25 кВт для ТЭНа), которые сочетаются с небольшими габаритными характеристиками.

Проточный водонагреватель

С этой статьей читают: Какой водонагреватель лучше проточный или накопительный

Нагрев воды в них выполняется за 30-120 секунд, что при высокой мощности создает значительную нагрузку на бытовую электросеть. При их установке необходимо контролировать всю разводку электричества в доме.

Какие параметры учитывают при выборе накопительного прибора

Накопительного типа

Поскольку сформировать с нагревателем проточного типа качественную отопительную систему не удастся, более приемлемыми считаются бойлер для отопления частного дома с накопительным баком и косвенного нагрева. При выборе первого стоит уделить внимание таким критериям:

2. Мощность аппарата

От нее напрямую зависит скорость нагрева теплоносителя. Также она оказывает влияние на расход электричества. Основная масса бытовых агрегатов имеет мощность из интервала 1,5-5,0 кВт. В расчет принимают условия: 10 м2 должны отапливаться бойлером для отопления примерно в 1 кВт мощности.

3. Объем водяной полости

Данный параметр влияет на количество формируемого объема воды. В большинство полостей домашних бойлеров включена полость 50-10 литров. Промышленные аппараты традиционно применяют 300 литров. Чем он будет больше, тем надежнее окажется система.

3.
4. Патрубок с заходом воды, расположенный на корпусе, желательно подбирать с нижним расположением, а патрубок выходной – в верхней точке.

Многие бытовые патрубки производители оснащают диаметром в ¾ дюйма. Чтобы монтировать отопление, желательно иметь в конструкции отверстия до 2 дюймов на входе и на выходе.

Чтобы не создать бойлер заведомо слабым звеном, необходимо тщательно провести выбор этого элемента.

Небольшие приборы работают на полную мощность, чем отличаются от габаритных аналогов, которые запускаются/выключаются при необходимости, например, когда требуется подогреть воду.

Бойлер косвенного нагрева

Принцип работы такого прибора во многом совпадает с накопительным с тем лишь исключением, что внутри расположена змеевидная трубка, которую подключают к системе отопления.

Основным источником нагрева теплоносителя является котел. Любой бойлер, неважно, накопительный, проточный или косвенного нагрева, является лишь дополнительным устройством.

Для корректной и максимально эффективной работы водонагревателя его устанавливают перед входом обратки в котел, в результате чего тепло от воды для горячего водоснабжения переходит к змеевидной трубке. Все это в комплексе обеспечивает оптимальный режим работы всей системы.

Для того, чтобы уменьшить расход энергии, но сохранить высокий КПД, при выборе бойлера обратите внимание на следующие параметры:

2. Объем бака от 150 литров

От этого показателя зависит площадь соприкосновения теплоносителя со змеевиком. Чем больше эта площадь, тем быстрее она будет прогреваться.

3. Мощность ТЭНа

Прямая зависимость скорости нагрева от мощности прибора. Расчетным показателем является 2 киловатта на каждые 50 литров воды.

4. Теплоизоляция бака

И хотя все современные модели оснащены внутренней теплоизоляцией бака, еще встречаются те, у которых утеплитель отсутствует. Выбирать следует устройство с двойной стенкой, где проложен определенный изоляционный материал.

Такие водонагреватели стоят на порядок дороже классических. В среднем, бойлер объемом 200 литров обойдется приблизительно в 25000 руб. Это, безусловно, гораздо лучше, чем использование обычного водонагревателя, но высокую стоимость тоже нельзя сбрасывать со счетов.

Монтаж водонагревателя в систему

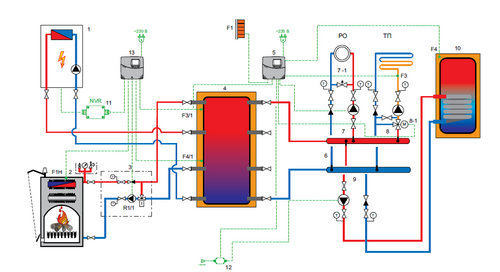

Схема подключения

Водонагревательные котлы электрические имеют лучшие параметры, чем бойлеры, но последние продаются по очень маленькой и применяются узконаправленно. Расчет системы проводится не исходя из номинальной мощности. Основным базовым показателем в такой ситуации служит время нагрева теплоносителя. Отдельные модели обеспечивают это значение на уровне 20-30 минут, а средний показатель превышает час.

Электрический нагреватель для отопления дома разрешено использовать для монтажа только при соблюдении определенных условий:

• проводка обязана выдерживать пиковые длительные нагрузки в течение продолжительного времени;
• проведение монтажа должно осуществляться в сухом теплом помещении, для которого можно минимизировать тепловые потери;
• наиболее эффективным теплоносителем для данной системы является дистиллированная вода, а не антифриз, за счет своей высокой теплопроводности;
• при выборе бойлера желательно подбирать модели с закрытыми ТЭНами, так как это снизит образование налета накипи на их поверхности и существенно продлит срок службы.

Практика показывает, что высокой степенью эффективности обладают бойлеры, рассчитанные для отопления марки ВЭО. Их выбирают по мощности.

С каждым прибором идет инструкция по применению и монтажу. Ее необходимо тщательно изучить, так как она содержит важные нюансы процесса установки. В документации прописаны также доступные варианты эксплуатации.

Необходимо проконтролировать конфигурацию трубопроводов и дальнейшее их разведение. При распределении магистралей понадобится минимизировать или полностью исключить появление колен. Они понижают характеристики отопительных систем.

Подвешивание радиаторов осуществляется исключительно по уровню, чтобы снизить гидросопротивление и тепловые потери.

В помещении необходимо провести теплоизоляционные работы, чтобы избавиться от потерь тепла. Данная процедура позволит снизить нагрузку на ТЭНы, а также уменьшит расход электричества. Установке требуется своевременный уход. Профилактические мероприятия нужно проводить в теплое время года, при этом можно вызывать опытного специалиста-гидравлика. Очищенный и отрегулированный аппарат работает с более высоким КПД.
