Электро водяной теплый пол: монтаж жидкостного теплого пола

Ранее, водяной и электрический подогрев полов считались самыми популярными способами обогрева полов. Новым добавлением на рынок отопления является электро-водяной теплый пол. Хотя такие системы недавно начали применяться, многие домовладельцы и застройщики уже проявили заинтересованность в них.

Содержание:

• Достоинства и недостатки жидкостных теплых полов
• Сфера применения отопительных систем этого типа
• Инструментарий и монтаж

И это не удивительно ведь принцип действия отопительной системы такого вида состоит в  нагреве электрического кабеля и передачей исходящего тепла посредством жидкого теплоносителя, следовательно, в ее конструкции сочетаются преимущества электро- и водяных теплых полов. Кроме того, подобная конструкция, представляющая собой высокотехнологичную систему, позволяет обойтись без коллекторного узла, не нужен и насос, обеспечивающий циркуляцию жидкости и прочее оборудование. Благодаря этому сокращается время монтажа теплого пола, и расширяются возможности использования: его можно обустраивать не только в загородном доме, но и в городской квартире.

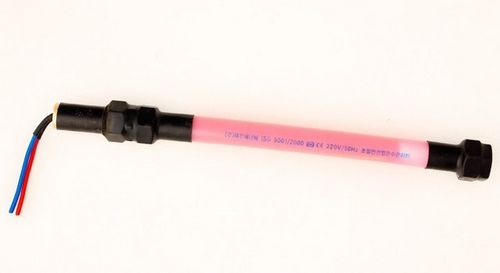

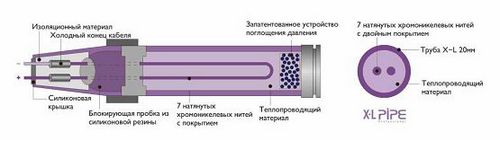

Вся конструкция состоит из трубки, герметичный корпус которой изготовлен из полиэтилена, имеющего сетчатую структуру. Внутри трубки по всей ее длине проходит семижильный электрический кабель. Он состоит из нитей, изготовленных из хромоникелевого сплава с силиконовой оболочкой и тефлоновым покрытием. Сама трубка заполнена специальной жидкостью, она нагревается и закипает за счет тепла, которое создает электрический ток, проходя по нитям кабеля. Процесс сопровождает пузырьковый режим кипения, что способствует быстрому нагреву напольного покрытия и помогает уменьшать расход электричества. Устройство работает в закрытом герметичном корпусе по принципу скороварки: температура кипения из-за разницы давления понижается, увеличивая КПД. Технология, способствующая поглощению избыточного давления в системе, предотвращает разрыв труб.

Достоинства и недостатки жидкостных теплых полов

Эта система обогрева обладает множеством преимуществ:

• Она наиболее безопасна для человека, ведь высокая надежность нагревательного элемента делает вероятность возникновения возгорания минимальной. Тепло от нитей нагревательного элемента передается в жидкость и дальше напольному настилу, это не дает хромоникелевому сплаву перегреваться, предохраняя тем самым электрический кабель от перегорания, поэтому устройство может находиться в непрерывной эксплуатации очень долго.
• Жидкостный пол можно монтировать практически под любым из напольных покрытий, ведь его нагрев приемлем даже для ламината. Возможность регулировки температуры позволяет создавать комфортные условия в комнате.
• Защита нагревательного элемента многослойной изоляцией обеспечивает его долгую работу. Благодаря тефлону, покрытие способно выдерживать нагрев свыше 200 градусов. Силиконовый слой препятствует проникновению воды, к тому же у этого материала высокая химическая устойчивость и хорошие диэлектрические характеристики.
• Если сравнивать с теплым полом с электроподогревом, то расход электричества данной системой ниже примерно на треть.

Недостаток нагревательного устройства заключается в высокой стоимости самой системы.

Сфера применения отопительных систем этого типа

H2_2

С появлением подобных новинок, значительно расширилась область применения теплых полов, поскольку если раньше они были лишь средством получения дополнительного обогрева, то сегодня все чаще ими заменяют привычные радиаторы, используя для отопления коттеджей и квартир.

Поскольку укладываются данные устройства в стяжку, их можно размещать под разными применяемыми для покрытия пола материалами: кафелем, ламинатом, природным камнем. За исключением пробковых панелей, паркета и ковролина. Они не подходят потому, что не обеспечивают полностью передачу тепла в помещение. Кроме того деревянный паркет при длительном нагревании может рассыхаться, а синтетические волокна ковролина отравлять воздух вредными веществами.

Инструментарий и монтаж

Конкретный набор инструментов зависит от того, какие операции необходимо будет выполнять и какой способ укладки будет выбран. В зависимости от способа монтажа для работы нужно подготовить:

• Трубки электро-водяного пола;
• Пенополистирольные листы;
• Цементно-песчаный раствор;
• Дрель;
• Саморезы или дюбели-зонты;
• Гипсоволоконный листы;
• Утеплительный материал;
• Водонепроницаемую подложку.

Порядок осуществления монтажа со стяжкой следующий:

1. Проведение подготовительных операций перед монтажными работами. Замер площади основания и подготовка всех необходимых материалов. Для удобства монтажа рекомендуется нарисовать план будущей разводки труб, чтоб не укладывать кабель под недвижимые крупные объекты, поскольку это нецелесообразно. Также нужно рассчитать шаг укладки кабеля. Обычно, шаг укладки электро водяного теплого пола делают около 20 см. Это расстояние можно регулировать, потому как в этой системе обогрева более короткий шаг не даст никакого результата, но и делать его длиннее 30 см тоже нежелательно.
2. Устройство теплоизоляции пола. Это можно сделать двумя способами: уложив пенополистирольные листы и закрепив их на основании с помощью пластиковых дюбилей-зонтов или же укрыть поверхность лавсановым металлизированным материалом. Какой способ выбрать решает владелец жилья.
3. Армирование основания. Укрепляют поверхность пола армирующей сеткой. Если армирование применялось в черновой стяжке, укладку сетки делают поверх кабеля.

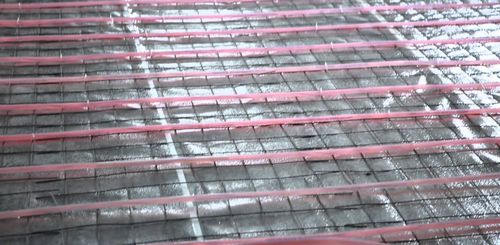

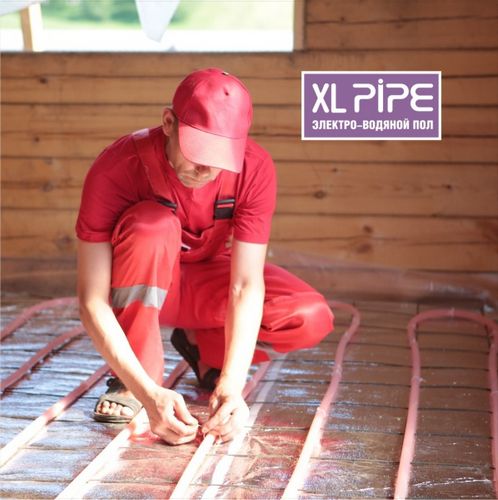

4. Укладка кабеля. Его кладут зигзагом или улиткой и одновременно прочно закрепляют пластмассовыми хомутиками на арматурной сетке, чтобы при заливке раствора он остался в том же положении. В местах сгибов кабеля следует сделать более частое крепление.
5.

   Установка распределительной коробки. Она потребуется для ремонта. Корпус коробки надо приподнять, чтобы ее крышка находилась на уровне поверхности будущей стяжки. После чего коробку надо жестко зафиксировать на одном месте и обклеить  гидроизоляционным материалом, чтобы защитить ее от попадания воды при заливке раствора. После этого в нее следует завести оба конца уложенной трубки.

6. Подключение электропитания. К аноду и катоду следует присоединить провод, который будет идти к регулятору и источнику питания.
7. Тестирование работоспособности системы. Делается замер сопротивления изоляции нагревательного кабеля и проверка соответствия ее значений данным прописанным в инструкции.
8. Заливка стяжки. По окончанию прокладки труб и тестовых испытаний, проставляются маячки и заливается цементно-песчаный раствор стяжки. По периметру площади заливки прокладывается демпферная лента, которая в случаи расширения стяжки уменьшит нагрузку на межкомнатные перегородки.
9. Устройство чистового напольного настила. После того как стяжка полностью высохнет можно производить укладку напольного покрытия.  Для этого вполне подойдут такие материалы, как керамогранит, кафель, природный камень, линолеум.
10. Если нет возможности выполнить стяжку, то можно выбрать другие способы установки теплого пола, к примеру, полистирольную систему.

Важно! Устройство отопительной системы подобного типа может стать дополнительной нагрузкой для балок. Вот почему еще до начала  работ надо сделать расчет возможного увеличения нагрузок на несущие конструкции.

В этом случае для теплоизоляции основания лучше всего использовать минеральную вату. Она  укладывается пластами на положенные крестообразно деревянные палки, которые служат для нее каркасом. Далее на всю площадь основания укладываются полистирольные плиты, в которые потом монтируются пластины распределяющие тепло. Система готова к эксплуатации, когда трубы будут вставлены в специально предназначенные для них пазы.
