Кабели для прокладки в земле — обзор бронированных марок кабеля, советы по прокладке и видеоматериалы

При необходимости размещения кабеля под землей следует осуществить тщательный подбор подходящего типа кабеля. Как правило, выбор марки кабеля определяется на основе характеристик грунтов и их склонности к коррозии, а также учитывает условия эксплуатации кабельной системы.

Используя кабель для прокладке в земле вы выбираете надежный способ прокладки. Ведь кабель под землей защищен от внешних воздействий (ветер, мороз и т.д), а также не портит эстетический вид. Однако прокладка кабеля в земле достаточно трудоемкий процесс, требующий соблюдение норм ПУЭ и ПТЭЭП.

Для прокладки  силового кабеля в землю нужно тщательно подобрать марку кабеля. Как правило марку кабеля выбирают исходя из типа грунтов и их коррозионной активности и условий эксплуатации кабеля. Коррозионная активность зависит от многих факторов, например, чем влажнее и кислее грунт, тем выше показатель. Приведем некоторые примеры марок кабеля для земли и особенности при их монтаже. Под условием эксплуатации понимается, будут ли воздействовать на кабель растягивающие нагрузки. Как правило для прокладки в земле использую бронированные кабели, так как они не требует использования дополнительной защиты при монтаже.

Кабель для прокладки в земле — обзор силовых марок кабеля

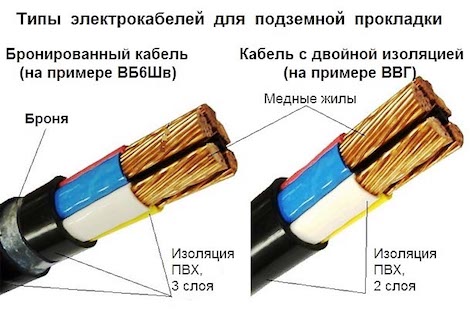

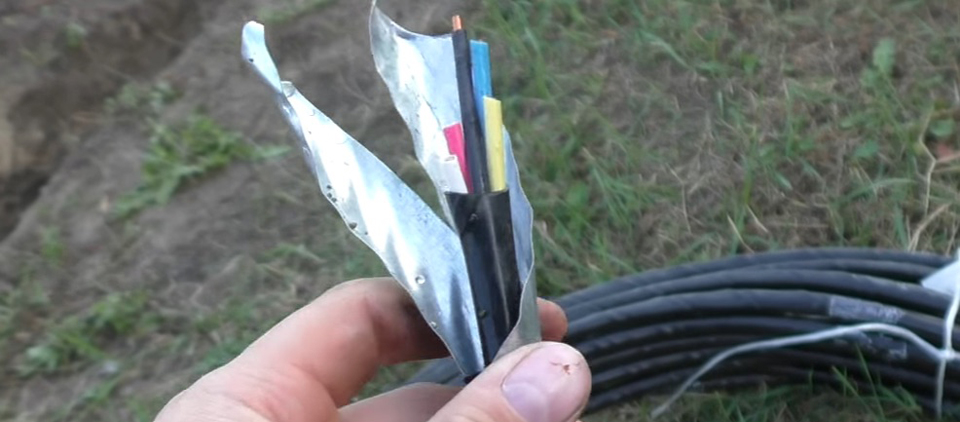

	Наиболее распространенная и часто используемая марка бронированного кабель для прокладки в земле — ВБбШв, по новому стандарту (ГОСТ Р 53769–2010) ВБШв или аналогичный алюминиевый кабель АВБбШв. Кабель ВБбШв производится на напряжение на 0,66 кВ, 1кВ, 3кВ и 6кВ. Благодаря броне из стальных лент в конструкции этой марки, прокладка кабеля осуществляется без защитных труб. броня защищает кабель от механических воздействий, грызунов. Помимо прокладки кабеля в земле ВБШв используют для прокладки по воздуху, специальных кабельных сооружениях,сырых местах и т.д. Особенность монтажа ВБбШв заключается в том, что стальная броня должна быть обязательно заземлена. Перейти в каталог бронированного кабеля из ПВХ
	Другие популярные марки — бронированный кабели для прокладки в земле с бумажной изоляцией: медные СБ, СБл, СКл, а также с аналогичной конструкцией алюминиевые. В конструкции кабелей с бумажной изоляцией помимо брони всегда есть металлическая оболочка, защищающая бумажную изоляцию от влаги. Секторная форма жил этих кабелей значительно снижает общий вес кабеля и позволяет экономить пространство. Недостаток таких кабелей заключается в том, что если при прокладке в земле разность уровня трассы превышает 15 метров, то кабель с бумажной изоляцией использовать нельзя. Это происходит из-за вязкой стекающей пропитки бумажной изоляции. в случае разности высот лучше использовать кабели с полиэтиленовой изоляцией или кабели с бумажной изоляцией с нестекающей пропиткой на основе церезина: ЦСП,ЦСБ, ЦСКЛ и т.д Кабели с бумажной изоляцией чаще всего рассчитаны на напряжение на 1кВ, 6кВ и 10 кВ. Перейти в каталог бронированного кабеля с бумажной изоляцией
	Отлично заменяют кабели с бумажно изоляцией — кабели с изоляцией из сшитого полиэтилена (СПЭ). Популярные марки кабеля для прокладки в земле: ПвБбШв(производятся на 0,66 кВ и 1 кВ), ПвП, ПвПг(10, 20, 35 кВ). Несмотря на более дорогую стоимость (на 5-60% в зависимости от напряжения)кабели с изоляцией из СПЭ имеют свои преимущества: возможность прокладки при отрицательных температурах без дополнительного прогрева, нет ограничения в трассах и т.д. Перейти в каталог кабеля с изоляцией из СПЭ

Рекомендации при монтаже кабеля для прокладки в земле

• Вы можете не использовать дополнительную защиту в виде ПНД-труб, если кабель в земле не подвергается повышенным механическим нагрузкам от давления на грунт.
• Кабельная линия в земле не должна пересекаться с другими линиями или инженерными сетями, располагаться рядом с деревьями, проходить под фундаментом дома и т.д.
• Глубина траншеи для кабеля должна составлять не менее 0,8=0,9 м. Траншея очищается от мусора, в ней делается песчаная подушка примерно 10-12 см
• Кабель обязательно укладывается со слабиной, волнистой линией и засыпается песком, засыпанный сверху грунт плотно утрамбовывается.

Компания «Кабельные системы» осуществляет продажу бронированного кабеля для прокладки в грунт различных марок и сечений.

В чем лучше прокладывать кабель под землей?

При прокладке кабеля под землей следует учитывать множество факторов, таких как условия окружающей среды, наличие воды, химических веществ и других агрессивных сред, а также потенциальные механические воздействия, такие как нагрузки на кабель от проходящих автомобилей или тяжелой техники.

Чтобы выбрать наиболее подходящий материал для прокладки кабеля под землей, можно использовать следующие рекомендации:

1. Полиэтиленовая труба: полиэтиленовые трубы обладают хорошей устойчивостью к воздействию воды и химических веществ. Кроме того, они легкие и простые в установке.

2. Кабельные каналы: кабельные каналы могут быть использованы для прокладки кабеля в местах с интенсивным движением техники, так как они защищают кабель от нагрузок.

3. Стальная или алюминиевая труба: стальные или алюминиевые трубы могут использоваться в местах, где необходима большая прочность и устойчивость к механическим воздействиям.

4. Бетонные каналы: бетонные каналы могут быть использованы в местах, где кабель должен быть защищен от интенсивного трафика или от воздействия других агрессивных сред.

Конечный выбор материала зависит от конкретных условий и требований проекта. Поэтому для выбора наиболее подходящего материала рекомендуется обратиться к специалистам в данной области.
