Как безопасно работать с мегаомметром: новые правила и требования

Новые правила требуют, чтобы работа с мегаомметром выполнялась с особым вниманием к безопасности. В этой статье вы узнаете, как правильно пользоваться мегаомметром, а также какие требования к безопасности следует соблюдать при работе с этим инструментом.

КАК ПОЛЬЗОВАТЬСЯ МЕГАОММЕТРОМ

Сперва прочитайте инструкцию по эксплуатации к конкретной модели, чтобы понимать предназначение отдельных переключателей и контактов. Убедитесь, что тестер работает. Для этого включите мегаомметр и соедините диагностические щупы «земли» и «линии» между собой. В таком положении тестер должен выдать 0 на дисплее или стрелочном циферблате.

ВЫБОР КОЛИЧЕСТВА ВОЛЬТ

КАК ПОДКЛЮЧИТЬ ПРОВОДА

Обратите внимание! Если внутри кабеля много жил, то для полной проверки целостности изоляции придется каждую из них подключить к мегаомметру и экрану. Только так можно быть уверенным в отсутствии утечек и дальнейшей безопасной эксплуатации.

ПОДАЙТЕ НАПРЯЖЕНИЕ НА ЦЕПЬ

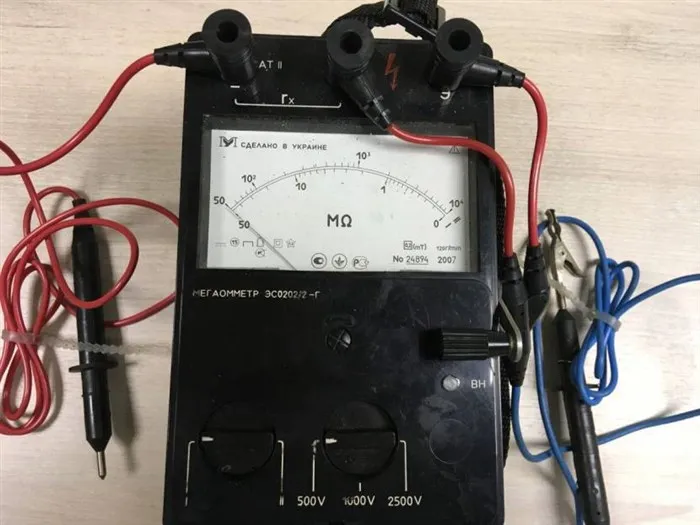

Если используется электромеханический тип мегаомметра, понадобится покрутить боковую рукоятку со скоростью 2 оборота в секунду. Когда загорится красная лампочка, необходимые параметры напряжения достигнуты. В цифровых версиях достаточно нажать клавишу «Пуск» и тестер выдаст нужный ток на проверяемый участок.

ФИКСАЦИЯ ПОКАЗАНИЙ

Если отклонения в номинальных показаниях не превышают 0.5 мОм, значит изоляция находится в нормальном состоянии и эксплуатация проводника или оборудования может быть продолжена. На производстве данные о проверке записываются в журнал, чтобы можно было отслеживать динамику показаний.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Порядок проведения измерений при испытании изоляции мегаомметром » Школа для электрика: электротехника и электроника Он используется при измерениях экранированных кабелей для устранения токов утечки щуп с буквой Э цепляется к кабельному экрану. Спрашивайте, я на связи!

5.4. Работы с мегаомметром

• проверки трансформаторов;
• обмотки генераторов и выпрямителей в различных электромашинах;
• замера изоляции проложенных кабелей;
• тестирования клемм пускателей, автоматов и других устройств.

ЧТО ДЕЛАТЬ С ПРИБОРОМ ПОСЛЕ ОКОНЧАНИЯ ПРОВЕРКИ

Сперва нужно обезопасить рабочее место. Если замер сопротивления выполнялся на пусковом устройстве или другом узле с оголенными клеммами, потребуется снять с них остаточное напряжение. При игнорировании требования, случайное прикосновение к этим деталям приведет к поражению электрическим током. Для снятия напряжения соедините испытуемый элемент с «землей» на пару секунд.

Сам мегаомметр тоже нужно разрядить. Для этого контакты щупов кратковременно замыкаются. Действие выполняется уже на выключенном тестере. Теперь провода с ручками и оголенными штифтами можно смотать и перейти к внесению данных в протокол. Если в процессе замера изоляции выявлены отклонения, кроме записи в журнале потребуется уведомить ответственного на производстве.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Правила по охране труда

Правила организации охраны труда на предприятии

Обеспечение безопасности работающих на производстве людей – важнейшая задача для всех участников процесса. Руководитель предприятия обязан обеспечить подчиненных условиями труда без опасности здоровью, регулярно знакомить сотрудников с нормативными документами по …

Техника безопасности при работе с лошадьми

Райдинг — популярный вид спорта, который приносит пользу как физическому здоровью, так и психо-эмоциональному фону человека. Исследуя влияние лошади на человека, вывод был потрясающим — эти скакуны способны излечить от ряда болезней

Организация охраны труда на предприятии

На каждом солидном предприятии существует система, согласно которой осуществляется охрана труда сотрудников. Все составляющие данной системы регламентируются нормами трудового законодательства в целом, и методическими указаниями, установленными постановлением Минтруда РФ № …

Контакты для заказов шлакоблочного оборудования:
+38 096 992 9559 Инна (вайбер, вацап, телеграм)
Эл. почта: inna@msd.com.ua

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Мегаомметр: для чего нужен, что измеряют, как пользоваться При эксплуатации прибора на установках под напряжением свыше 1000 В всегда должен выписываться наряд-допуск и проводиться инструктаж по технике безопасности. Спрашивайте, я на связи!

Как пользоваться мегаомметром: измерение сопротивления изоляции

Видео описание

Вопрос, для чего нужен мегаомметр, раскрыт в этом видео на примере электронного вида прибора:

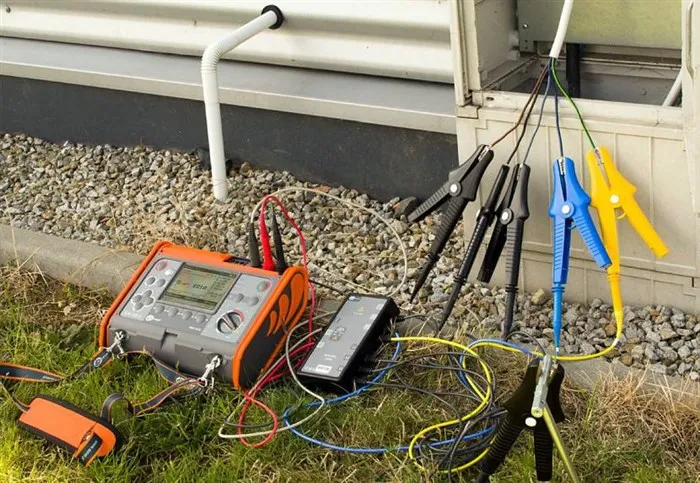

Для подключения аппарата к измеряемой сети используют зажимы-крокодилы:

• при определении уровня сопротивления изоляционного материала меж кабельными жилами необходимо оба зажима расположить на оголённой части проводов;
• при проверке методом «пробы на землю» крепление одного щупа осуществляется к проводу, а второго – к клемме заземления.

По-другому в частном жилье прибор практически не используется, т.к. там не используется экранированные кабели. Но при наличии кабелей с экраном и необходимости исключения токов утечки нужно применить раздвоенный щуп, скрутив экранирующую оплётку жгутом и добавив её к общему пучку измеряемых проводов.

Проведение измерений

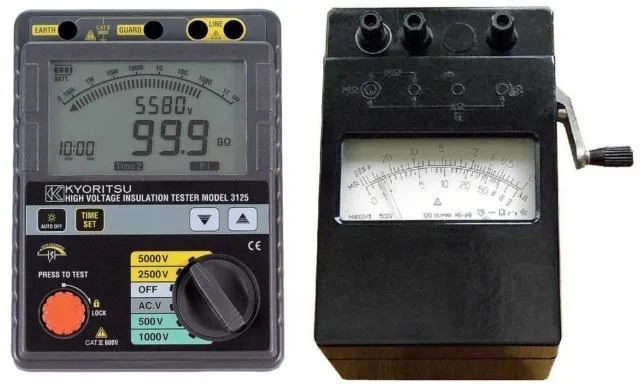

Рассмотрим подробнее, как работать мегаомметром. Установив щупы, выбирается тестовое напряжение. Для проверки сопротивления изоляционного покрытия проводки частного жилья подаётся напряжение в 500В либо 1000В. Действия проводятся в следующем порядке:

• прибор готовится к работе по описанному выше алгоритму;
• проводится установка переносного заземления;
• в соответствии с ожидаемым сопротивлением выбирается шкала измерений, установив переключатель прибора в нужном положении;

• проводится проверка отсутствия напряжения в сети при помощи индикаторной отвёртки или тестера и подключение щупов к объектам измерения;
• удаляется переносное заземление;
• проводятся измерения простым нажатием клавиши «Тест» в электронном приборе или кручением ручки динамомашины до загорания сигнальной лампы в ручном варианте (эти действия приведут к созданию тестового напряжения в линии);
• снимаются и записываются показания;
• проводится отключение щупов, снятие остаточного напряжения с прибора и линии.

Каждый электроприбор имеет свои показатели сопротивления, отображённые в его паспорте. Если измеренное значение получилось не меньше предусмотренного в паспорте, то все в порядке. В ином случае необходимо принимать меры по поиску причин, устранению их или замене устройства/кабеля.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Как пользоваться мегаомметром: устройство, измерения, подключение Э для того чтобы ликвидировать влияние токовых потерь в случае проведения замера в области двух параллельно проходящих жил кабелей. Спрашивайте, я на связи!

Как пользоваться мегаомметром: электронным и ручным — Блог о строительстве

1. Использование диэлектрических перчаток.
2. До начала работ произвести подготовку сети и обезопасить людей от случайного контакта (предупредительная табличка на распределительном щитке поможет).
3. Пользование щупами важно осуществлять исключительно с использованием изолированных частей для хвата, имеющих достаточную защиту от высоких напряжений.
4. До начала работ обязательно снятие остаточного напряжения переносным заземлением. Повторять после проведения каждого последующего измерения.
5. Каждый замер заканчивать соединением неизолированных частей щупов в положение «крест-накрест» для снятия остаточного напряжения в приборе. Некоторые электронные модели оснащены функцией автоматического саморазряда.

Видео описание

Подробный обзор ручного мегаомметра с динамомашиной показан в этом видео:

Измерение сопротивления изоляционного покрытия провода

Замер сопротивления изоляции мегаомметром является наиболее распространённым измерением. Для его проведения нужно отключить подачу электричества, тем самым убрав нагрузку.

После этого выполняется измерение каждой жилы, отсоединённой от остального пучка, включающего заведённый провод заземления.

В случае получения заниженных показателей необходимо произвести проверку каждой жилы относительно земли без включения остальных проводов, а затем каждой жилы относительно других проводов.

Проведение такой проверки не сложное, но хлопотное при наличии большого количества жил. В однофазной же сети проблем с измерениями возникнуть не должно.
