Базовый комплект для автоматизации ворот BX 74 CAME включает:

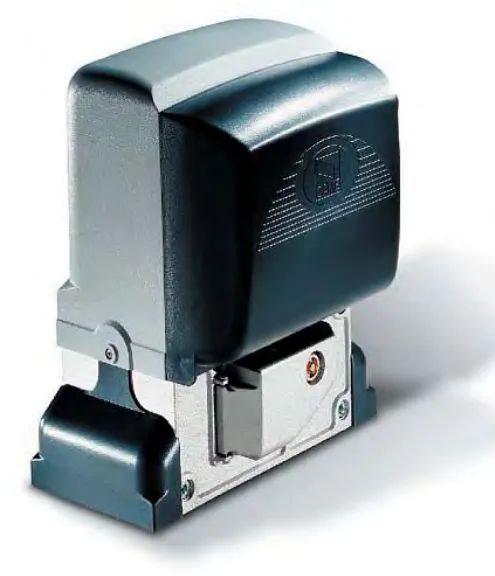

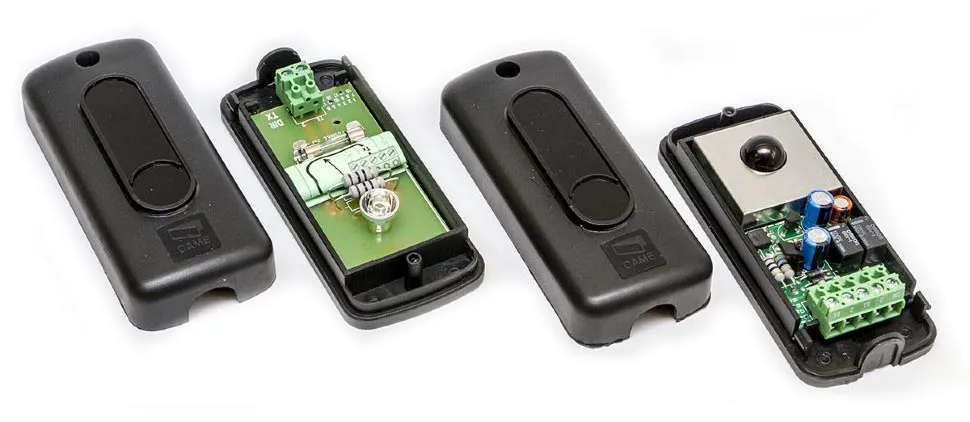

Привод CAME BX-74 с платой управления ZBX74-78 Фотоэлементы DIR10

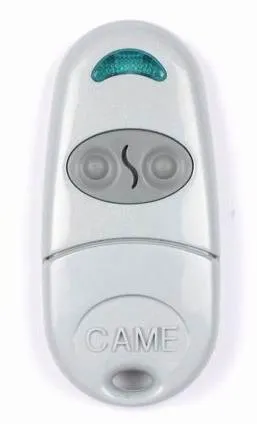

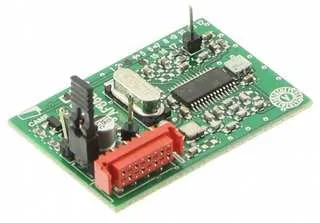

Приемник AF43S Пульт TOP432NA Монтажный
к-кт

Дополнительные аксессуары к автоматике BX 74 CAME

  • Для створок сдвижных ворот до 400 кг
  • Интенсивность использования — 30%
  • Электропривод с функцией самоблокировки. Дверное полотно автоматически фиксируется в открытом и закрытом положениях, не требуется дополнительная установка электрозамка. Встроенная система регулировки усилия предоставляет защиту от возможных прищемлений створкой.

  • Привод оснащен механическими концевыми выключателями.
  • Специальная система регулировки усилия обеспечивает защиту от защемления створкой. При обнаружении на пути движения створки помехи, створка изменяет направление движения на противоположное.
  • Стандартные установки и настройки можно изменить для наиболее удобной эксплуатации.
  • При необходимости можно легко выполнить разблокировку привода при помощи ключа.

Технические характеристики BX74 CAME

Модель BX-74 (BX-A)
Класс защиты IP54
Электропитание(В)(50-60 Гц) ~230 В
Электропитание двигателя (В) ~230 В
Максимальный потребляемый ток (А) 2,6 А
Мощность (Вт) 200 Вт
Тяговое и толкающее усилие (Н) 300 Н
Интенсивность использования (%) 30%
Вращающий момент 24 Нм
Термозащита 150°С
Скорость (м/мин) 10 м/мин
Максимальный вес ворот 400 кг
Размеры, мм 300х310х240

Видео пример работы автоматики BX 74 CAME

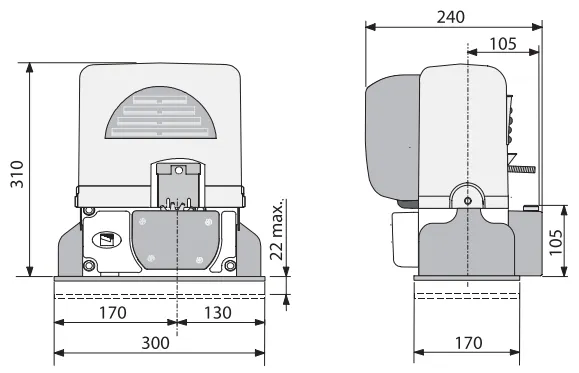

ВНЕШИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ ПРИВОДА ДЛЯ ВОРОТ BX74 CAME

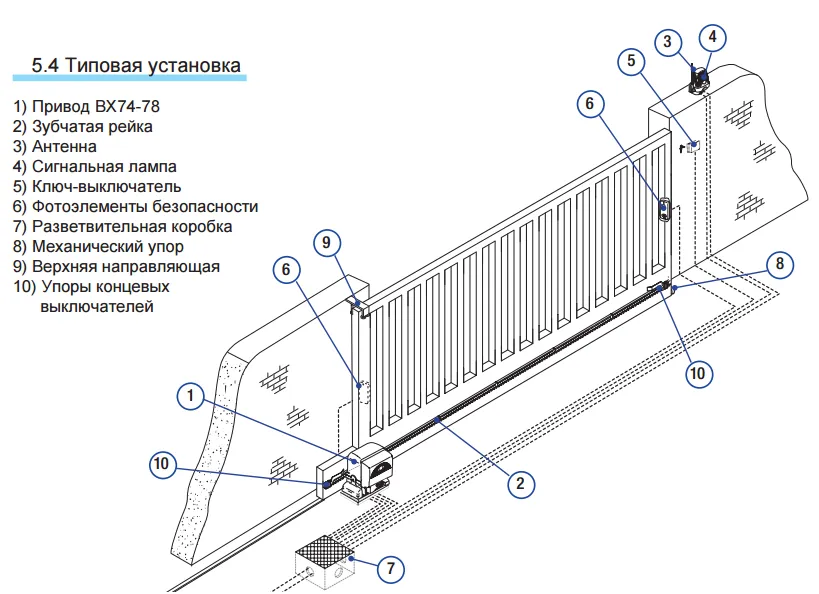

СХЕМА УСТАНОВКИ АВТОМАТИКИ ДЛЯ ВОРОТ BX74 CAME

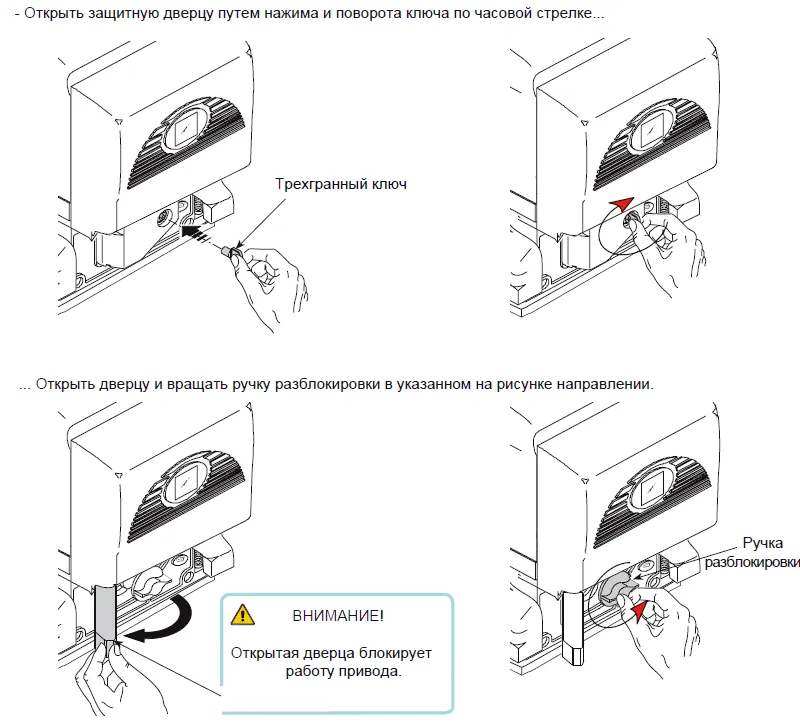

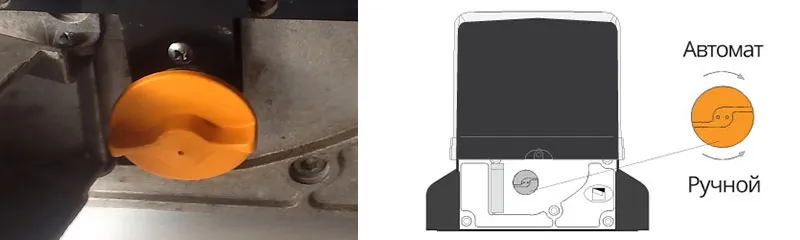

СИСТЕМА РУЧНОЙ РАЗБЛОКИРОВКИ МОТОРА ДЛЯ ВОРОТ ВХ74 САМЕ

Почему не работают автоматические ворота?


Если автоматические ворота не работают, то это может быть вызвано рядом причин, включая:

  1. Недостаточное питание: аккумулятор может быть выработан или провода могут быть оторваны.

  2. Проблемы с движущимся механизмом: поврежденные или заблокированные валы, зубчатые колеса, поврежденные шарниры и т.д.

  3. Неисправные электронные компоненты: датчики, платы управления и провода могут быть повреждены или отсутствовать.

  4. Проблемы с пультом дистанционного управления: батарея может быть выработана или провода могут быть оторваны.

Чтобы устранить проблему с автоматическими воротами, рекомендуется обратиться к профессиональному сервисному центру.

Видео. Сбой привода откатных ворот
