Как изготовить и сварить калитку из круглой профильной трубы и профнастила — пошаговая схема

Калитка из труб для забора вокруг загородного дома (115 фото). Все о грамотном использовании профильных труб для калитки

У большинства владельцев домов возникает необходимость решить следующий вопрос после установки забора: создание калитки в этой конструкции. При этом она должна соответствовать ряду критериев, таких как надежность, эстетический вид, долговечность и эффективная защита от нежелательных посетителей.

Чтобы данный элемент ограждения соответствовал вышеперечисленным требованиям, лучше всего использовать в изготовлении калитки профильные трубы. Калитка из таких элементов собранная собственными силами будет предметом гордости её хозяина и доказательством его мастерским способностям.

В ниже представленной статье можно будет найти пошаговое описание о том, как сделать калитку из профильных труб своими руками.

Преимущества калитки из профильной трубы

К преимуществам изделий из профильных труб можно отнести:

• Прочность,
• Небольшая стоимость,
• Не поддается ржавчине (если поверхность не повреждена),
• Поддается различному декорированию.

Разновидности и характеристики калиток

Калитки делятся на два вида: распашные и раздвижные. Оба вида изделий имеют свои достоинства и недостатки.

1. Распашные калитки имеют простоту в изготовлении, малую массу, малую стоимость, эстетичный вид, но при этом зимой перед ними необходимо убирать снег и они не имеют шумопоглощающих качеств.
2. Раздвижные устройства имеют сложность в их изготовлении, высокую стоимость из-за установки на них электродвигателя и необходимого механизма, но они занимают меньше пространства и имеют красивый внешний вид.

В большинстве случаев пользователи выбирают распашной вид калиток, потому как они более просты в изготовлении.

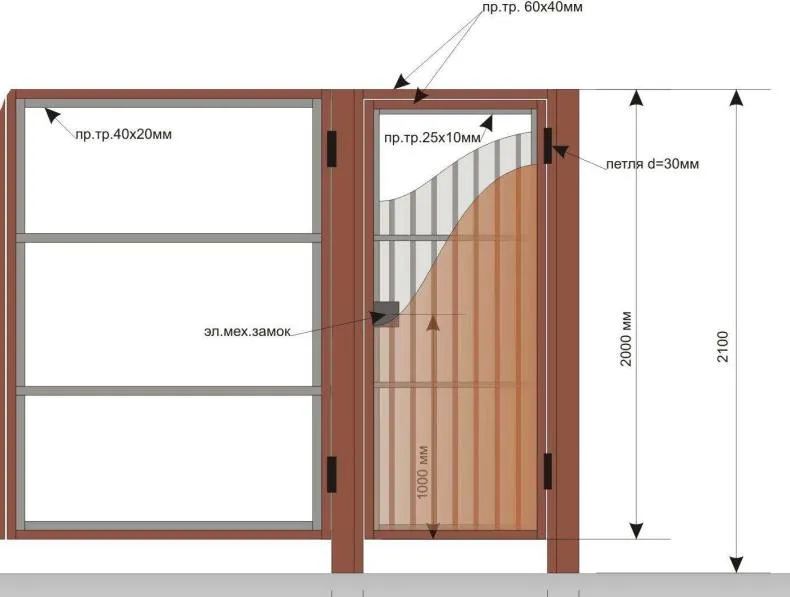

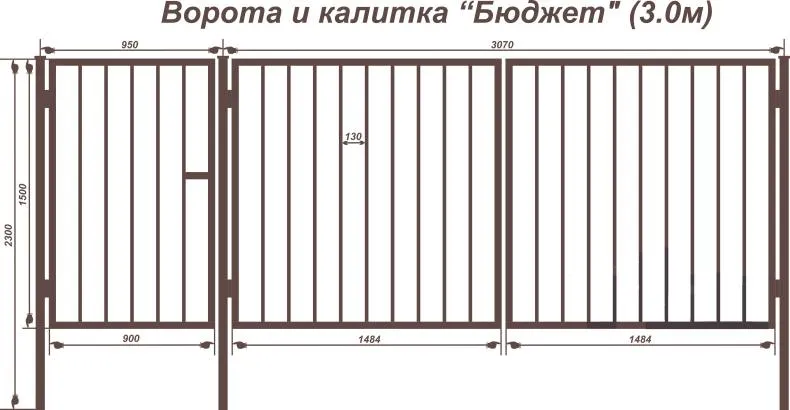

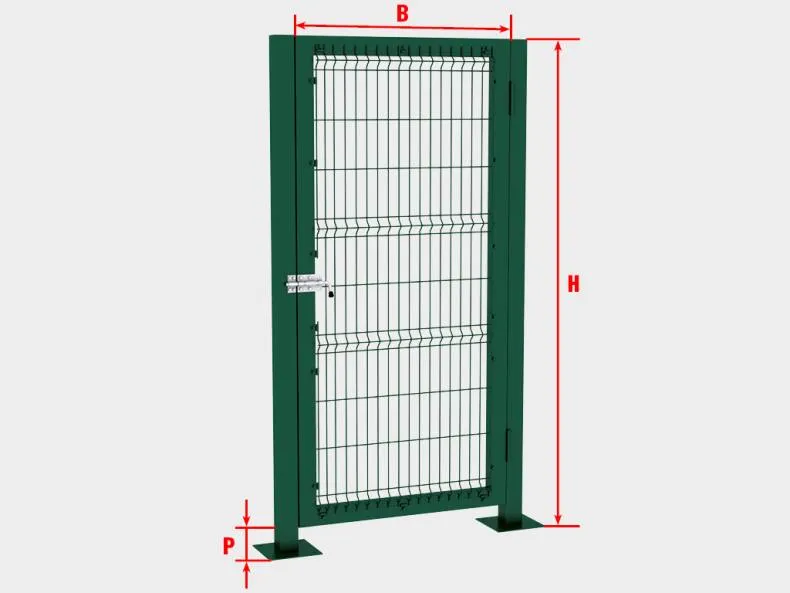

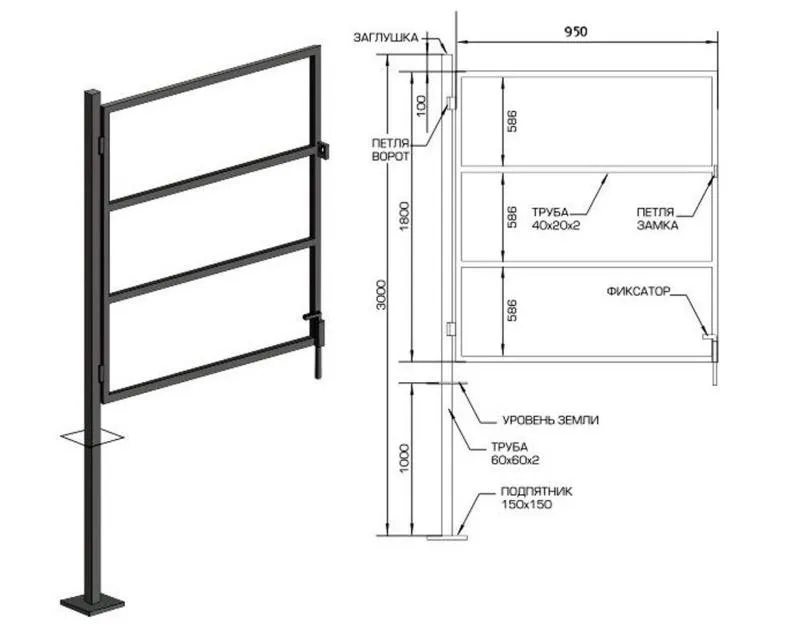

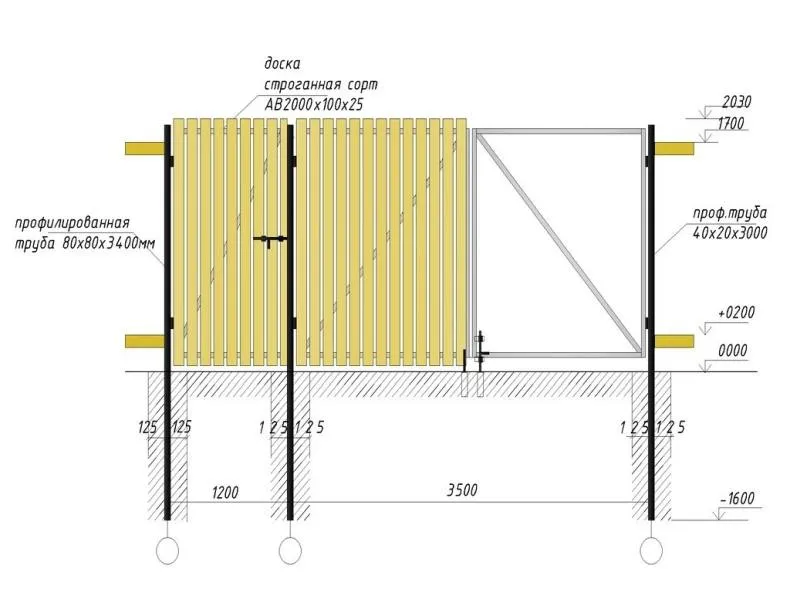

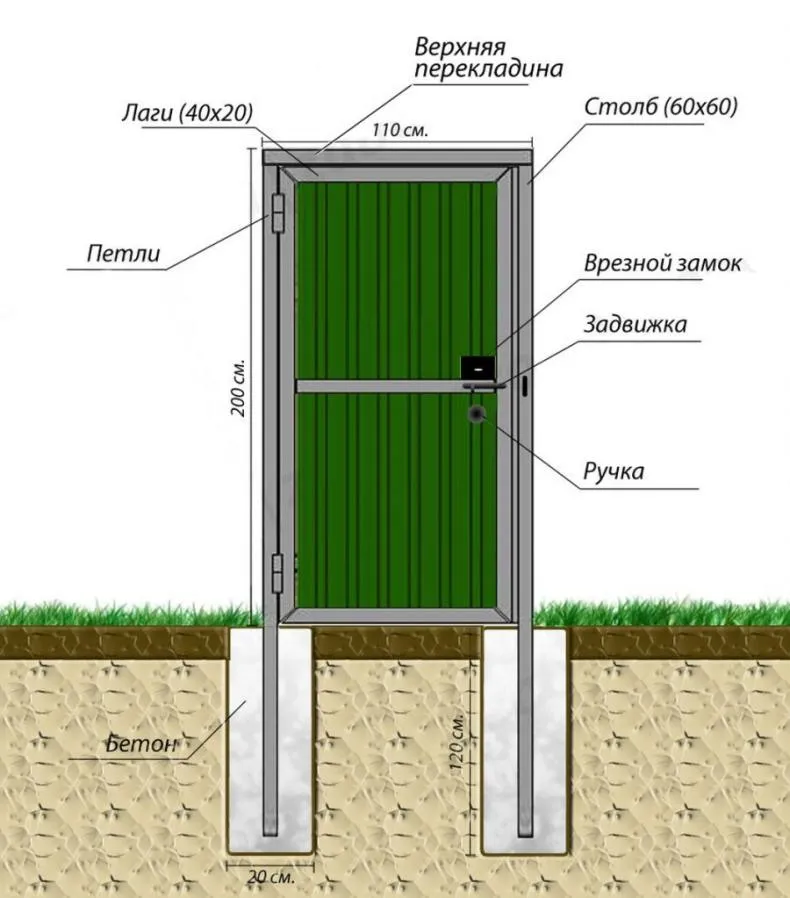

Составление чертежей и подготовка

Перед тем как приступить к работе, необходимо составить чертеж с определенными размерами, а также определить место, где будет устанавливаться калитка.

При составлении чертежа необходимо учитывать следующее:

• Высота изделия может быть равной высоте забора или быть меньше;
• Если забор имеет высоту два метра, то можно установить перемычку;
• Ширина калитки должна быть 0,9 -1 метр (если меньше – неудобно входить, если больше – неудобно открывать).

После нужно определиться с конструкцией каркаса и опорных столбов.

Стоит не забывать о брезентовом костюме, так как он будет необходим при проведении сварочных работ, а также про маску, ботинки, перчатки и респиратор (используется при покраске).

Необходимые инструменты и материалы

Для изготовления калитки из профильных труб понадобятся следующие инструменты:

• Лопата штыковая, лом, буроям;
• Резервуар для приготовления раствора бетона или бетономешалка, сварочный аппарат, ведра;
• Электродрель или шуруповерт;
• Строительный уровень, угольник, отвес;
• Рулетка, струбцины, кисточки, болгарка.

Материалы:

• Трубы стальные 8х8 см, 10х10 см с толщиной стенки не менее 4мм, 6х4 см, 4х2 см, 3,2х3,2 см;
• Саморезы с наличием уплотнительных колец;
• Материал для обшивки (листы металлические, профнастил или поликарбонат);
• Кирпичи, толь, навесы, наждачка, щебенка или гравий, электроды, краска.

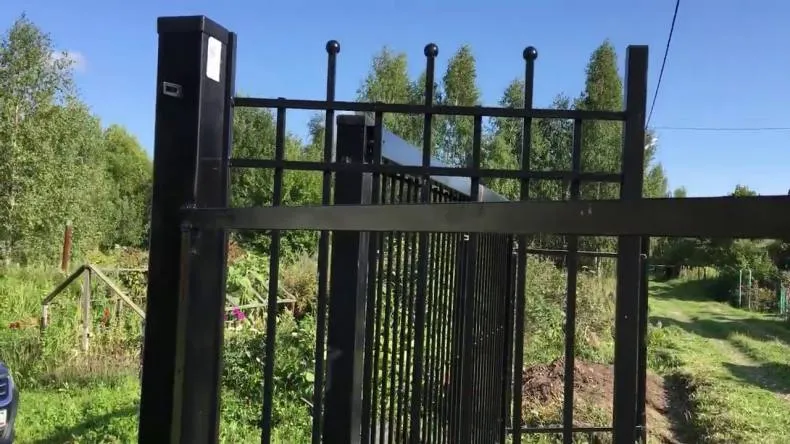

Установка опорных столбов для калитки

До того, как будет производится, заливка раствором бетона опорных столбов, необходимо подготовить для них ямы. Делается это с помощью бура или выкапывается лопатой.

• Разметка ям делается с помощью веревки, которая натягивается вдоль забора.
• Глубина ям должна быть равной глубине промерзания почвы или быть больше.
• Дно ямы изначально засыпается песком на десять сантиметров, а затем щебнем или мелким гравием на двадцать сантиметров.
• После6 все это утрамбовывается. Только после этого ставятся столбы и заливаются бетоном.

Опорные столбы обычно бывают стальные и кирпичные. Кирпичные столбы по сути те же стальные только обложенные кирпичной кладкой.

• Заготовки для столбов должны быть на 1200 мм больше надземной части опоры. Снизу опоры скрепляются между собой перемычками из труб или уголка. Часть столбов, которая будет заливаться бетоном, обрабатывается битумной мастикой.
• В ямы по краям рекомендуется укладывать толь для того, чтобы не терялась влага из раствора бетона. Это необходимо для приобретения бетоном необходимой прочности.
• Монтируя трубы в ямы необходимо установить точную вертикаль используя строительный уровень.

Также рекомендуется полую часть трубы также залить бетоном. Устаноку калитки нужно производить по истечении 20-24 дней после заливки основания бетоном.

Если стальные столбы предполагается обложить кирпичом, то на бетон перед укладкой ложиться рубероид.

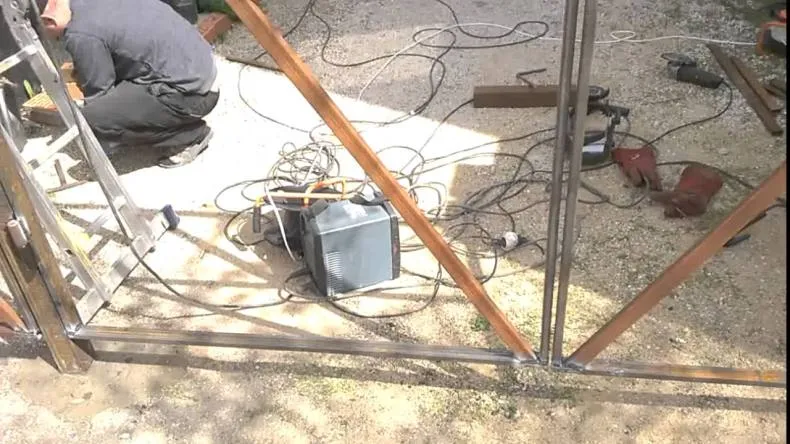

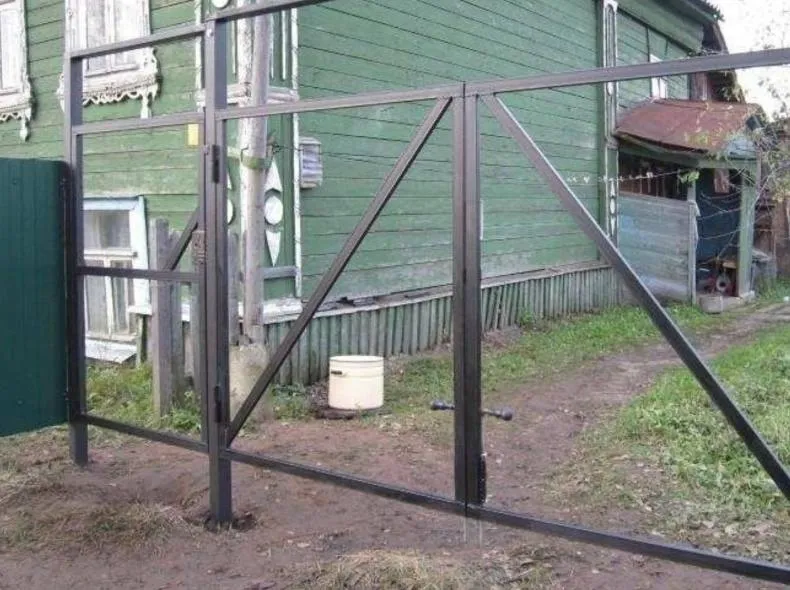

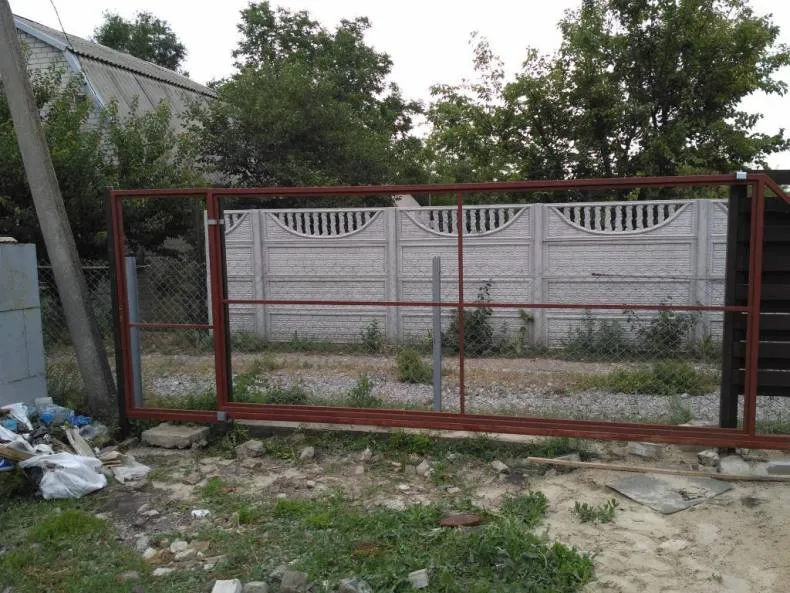

Сборка каркаса калитки

Перед тем как начать сваривать каркас, трубы с помощью болгарки нарезаются, следуя запланированным размерам. Длина основных труб по периметру должна быть равной размерам калитки.

Края этих труб рекомендуется делать углом в 45 градусов. Чтобы во время сваривания труб не возникало лишних трудностей, их края рекомендуется отшлифовать.

Все операции во время сваривания труб необходимо делать на ровной горизонтальной поверхности, в случае, если нет хорошего стола.

• Для ровной поверхности подойдет лист ОСБ отпиленный на 5 сантиметров больше размеров калитки.
• Во время сваривания необходимо закрепить трубы с помощью струбцин.
• Затем проверить соответствуют ли углы величине 90 градусов.
• После чего окончательно провариваются все швы.
• Правильность углов необходимо проверять после каждого этапа сварки, так как металл подвергается деформации в результате нагрева.

После того как все сварено, необходимо сошлифовать швы для придания эстетичного вида каркаса.

Монтаж каркаса

Каркас закрепляется на столбы с помощью вертикальных петель.

• Петли закрепляются от краев каркаса на расстоянии 200-250 мм.
• Перед началом монтажа петель каркас необходимо установить в проем будущей калитки и зафиксировать его с помощью клиньев и бруска, который подкладывается под раму.
• После чего привариваются петли к опорной трубе и к каркасу.

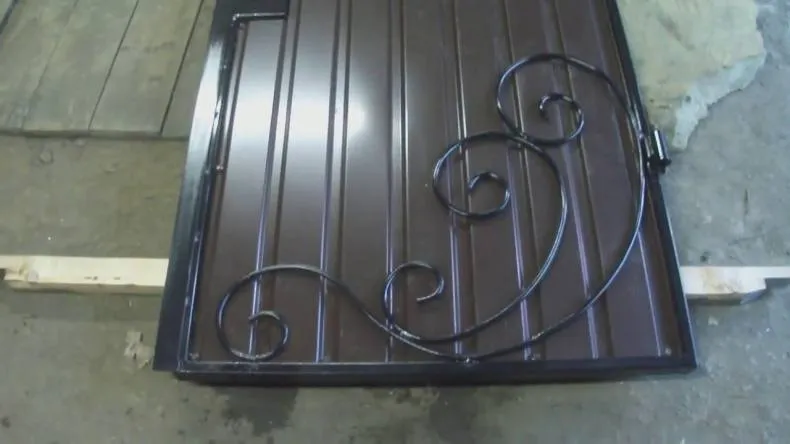

Обшивка и декор калитки

Изначально, перед декорирование калитки, каркас и столбы необходимо отшлифовать и покрыть антикором, а затем нанести два слоя краски. Для того, чтобы не было трудностей с обшивкой калитки её лучше всего снять.

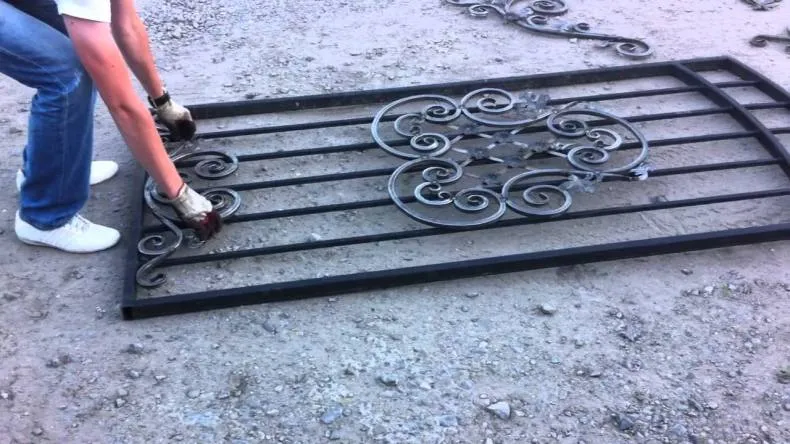

Вариантов для декорирования имеется немалое количество и зависит от возможностей и фантазии мастера.

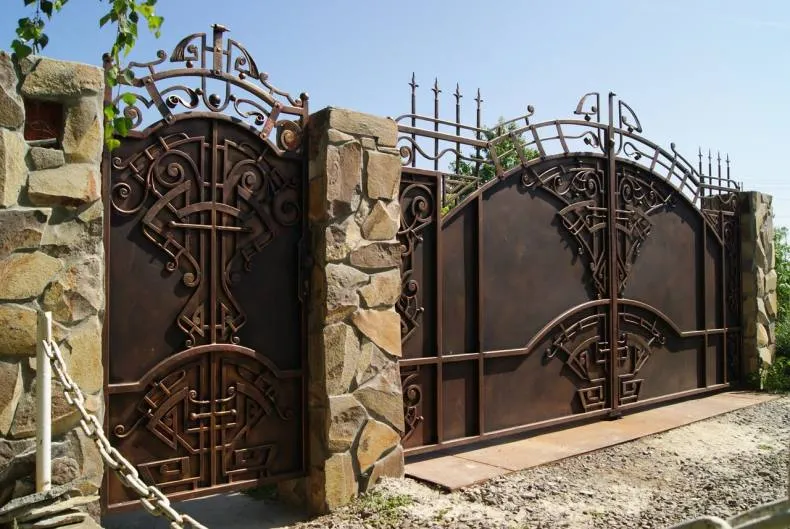

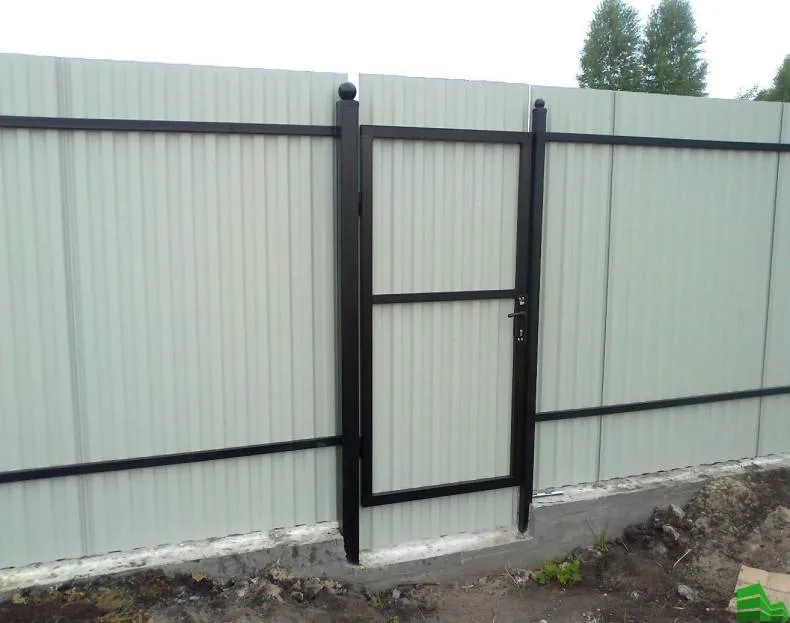

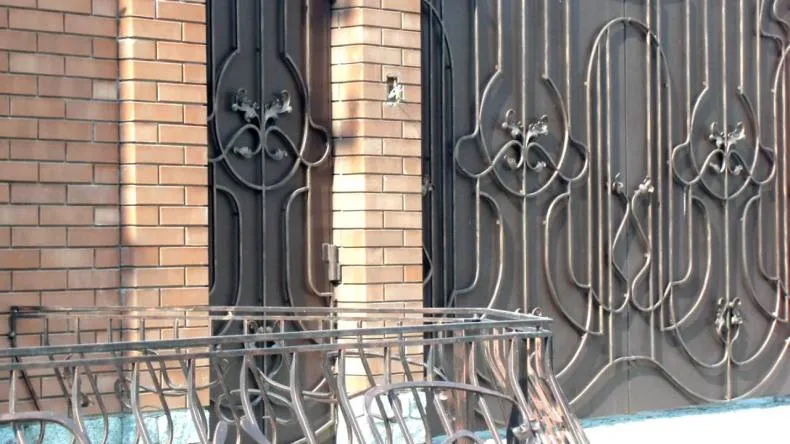

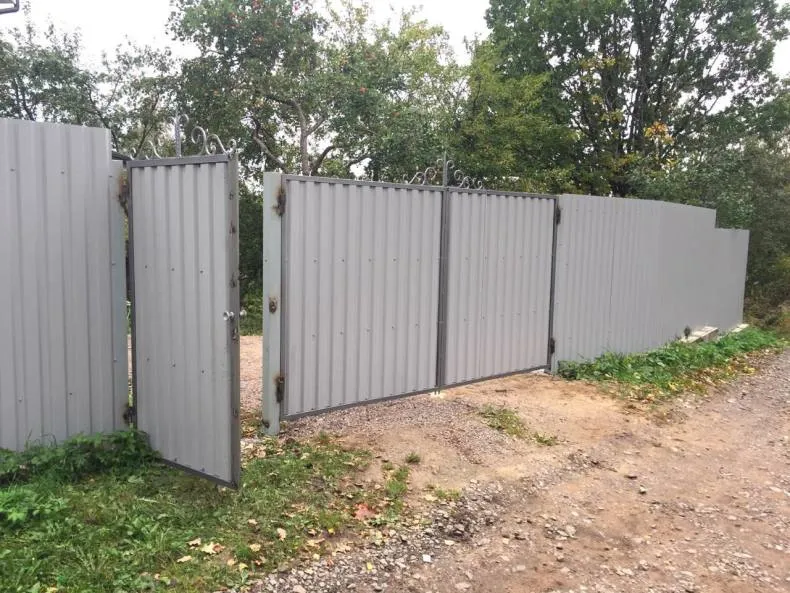

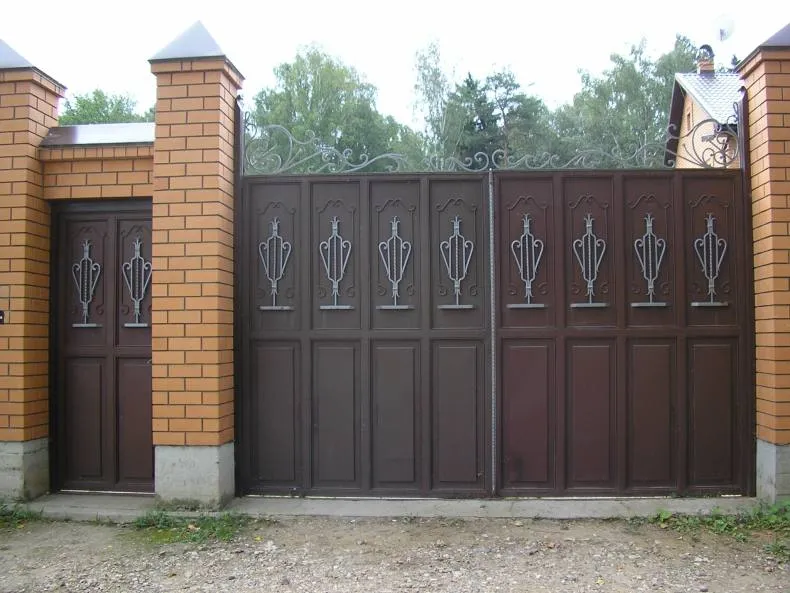

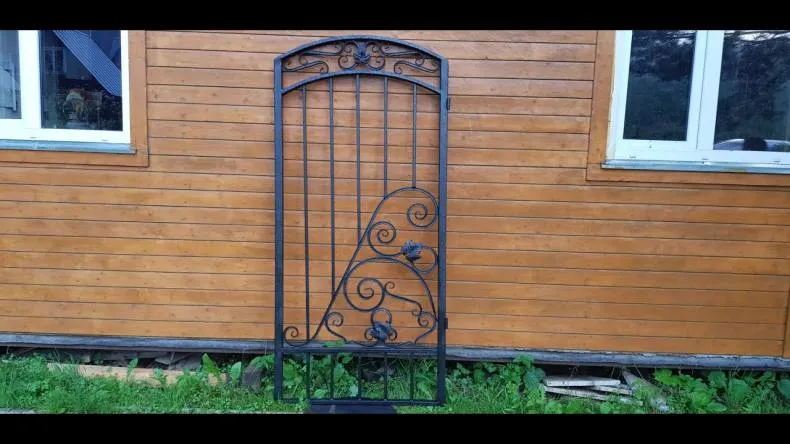

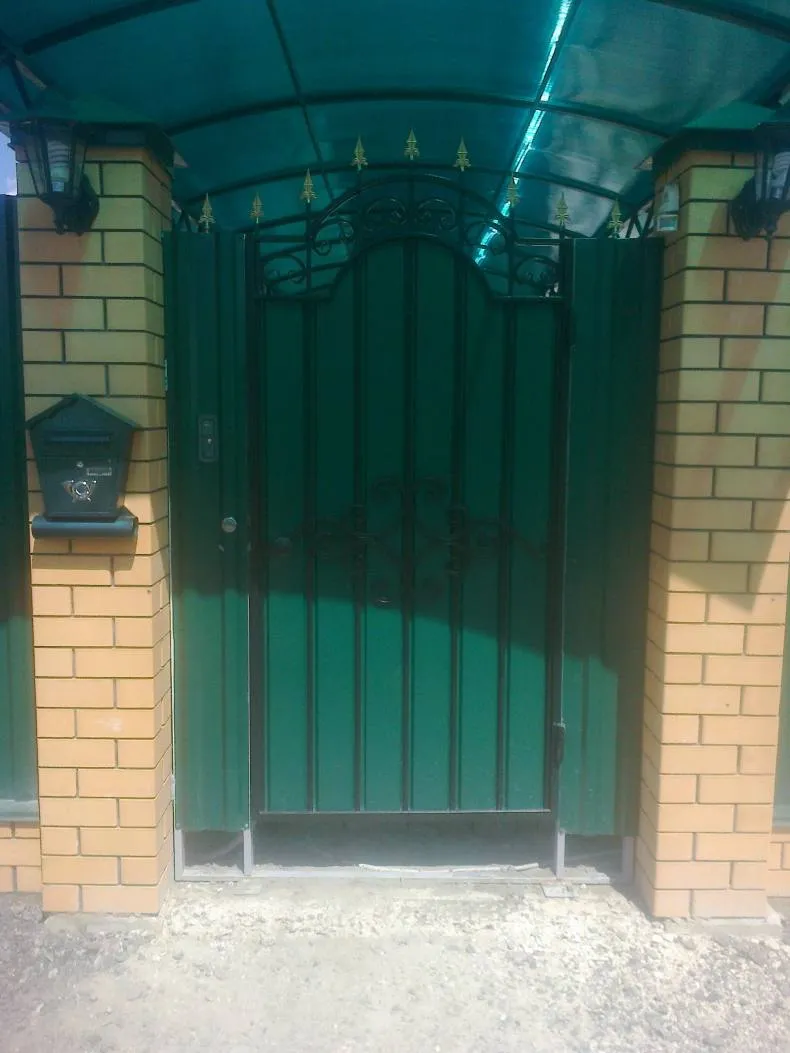

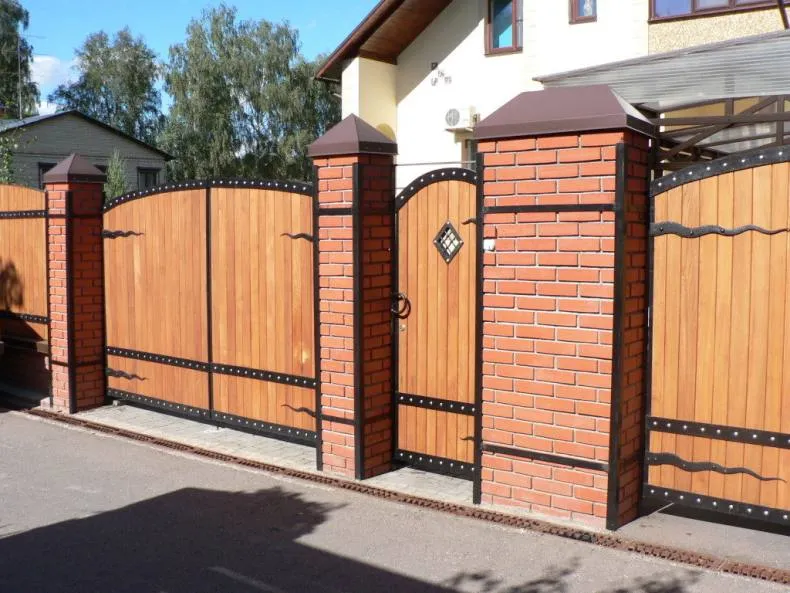

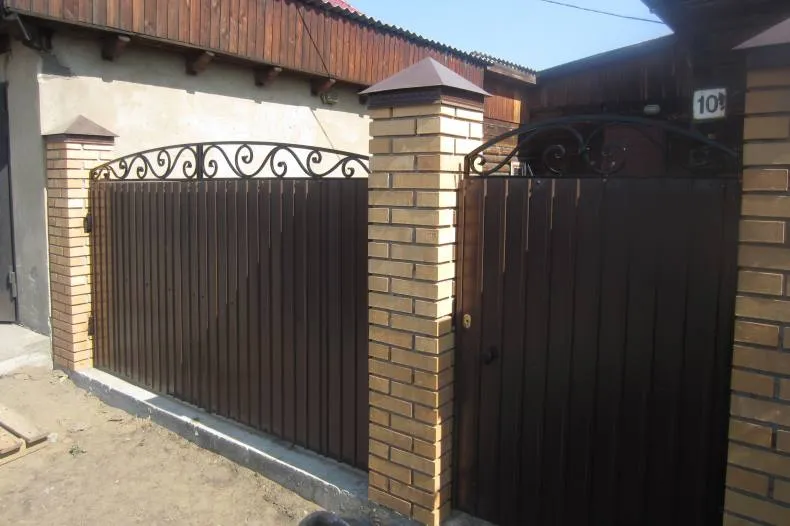

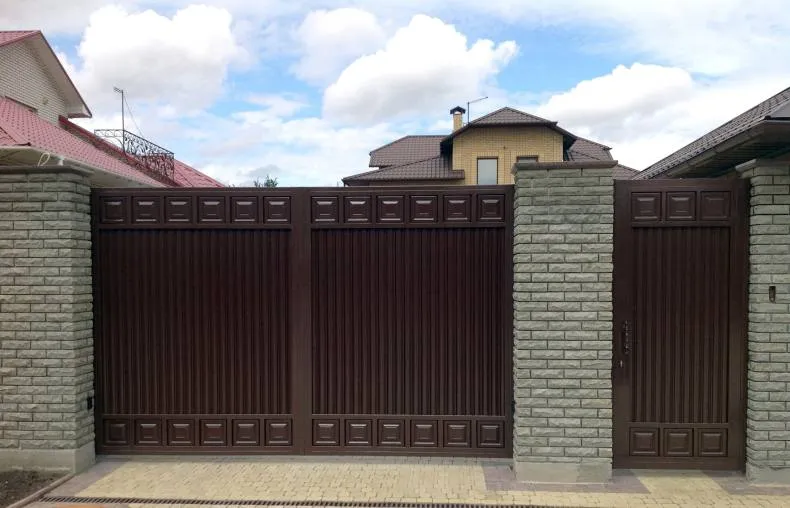

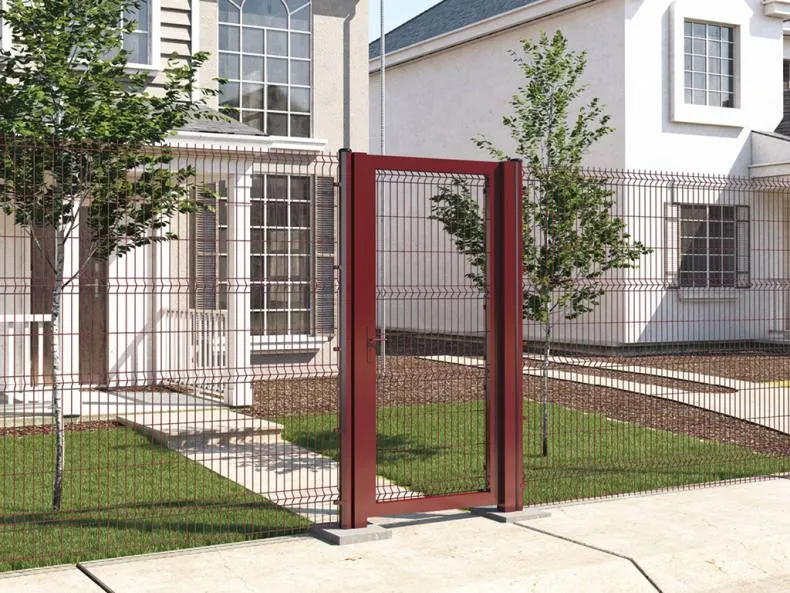

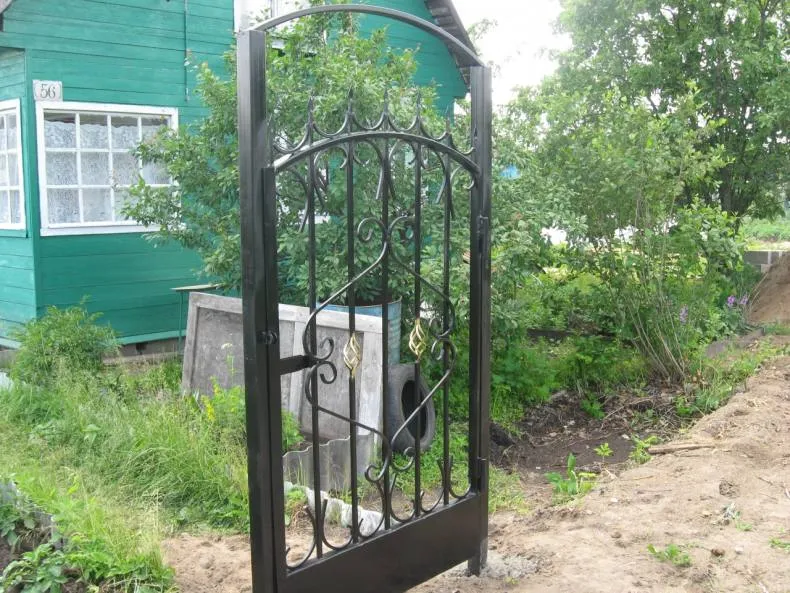

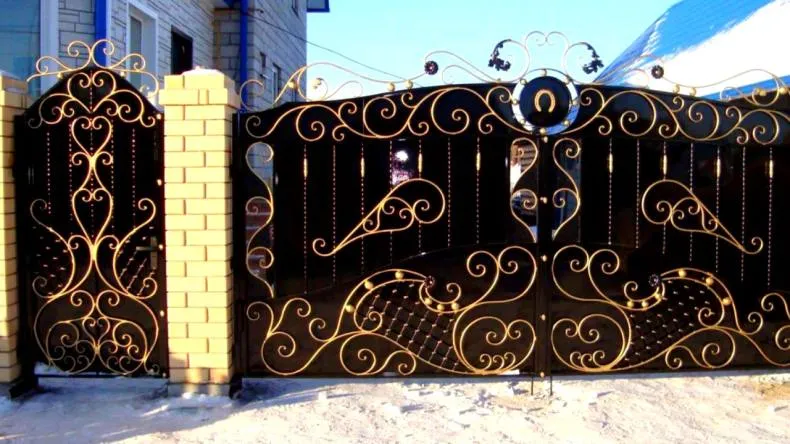

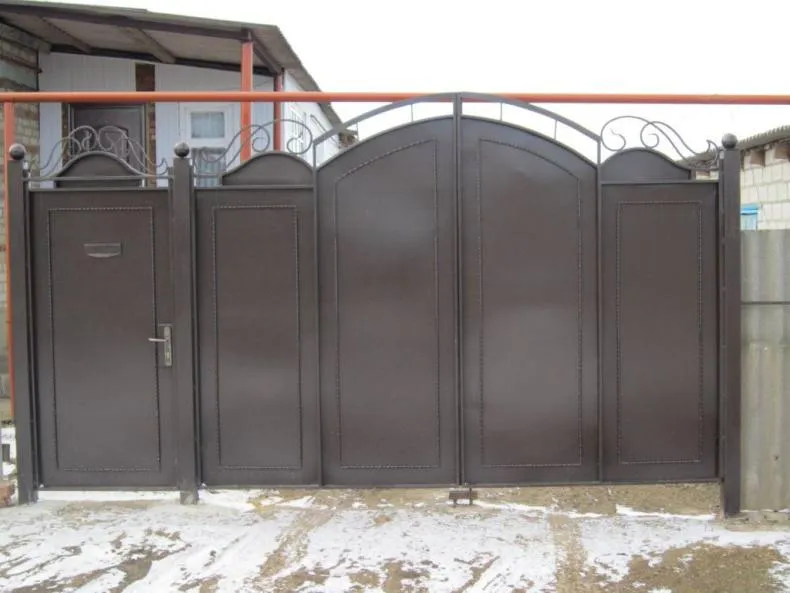

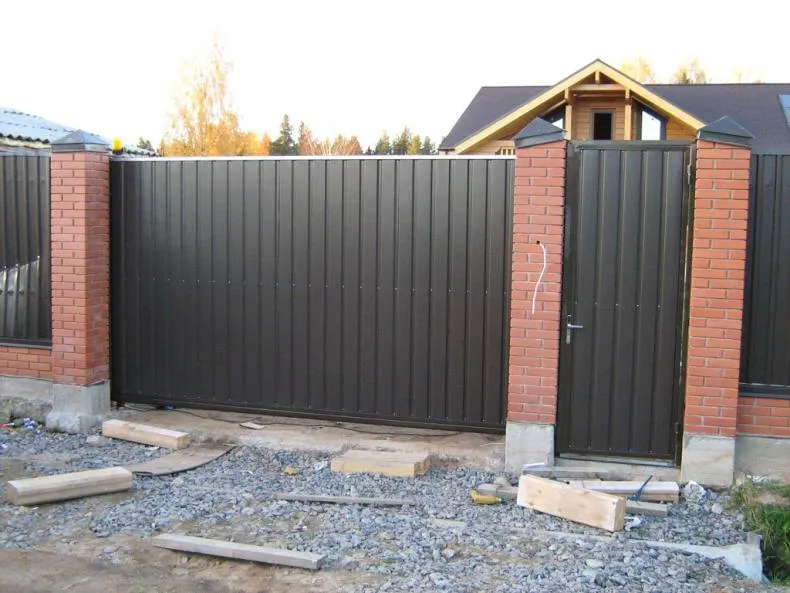

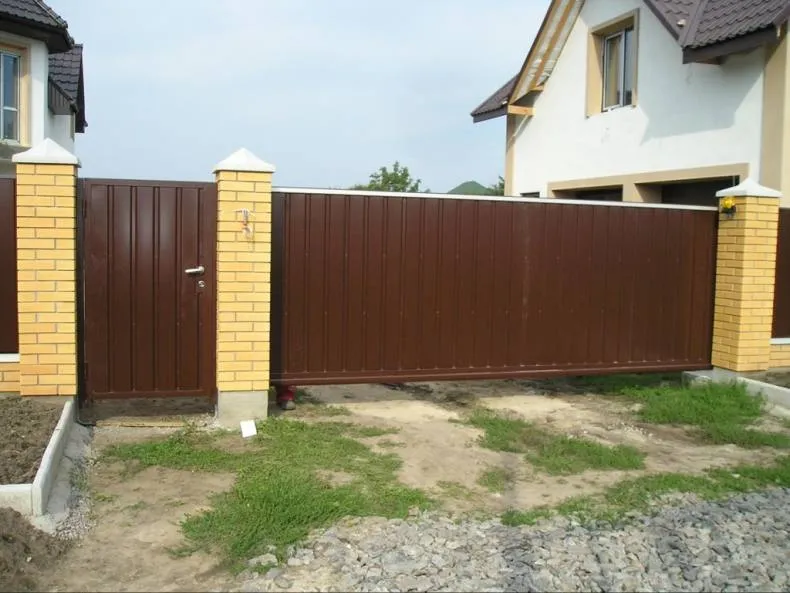

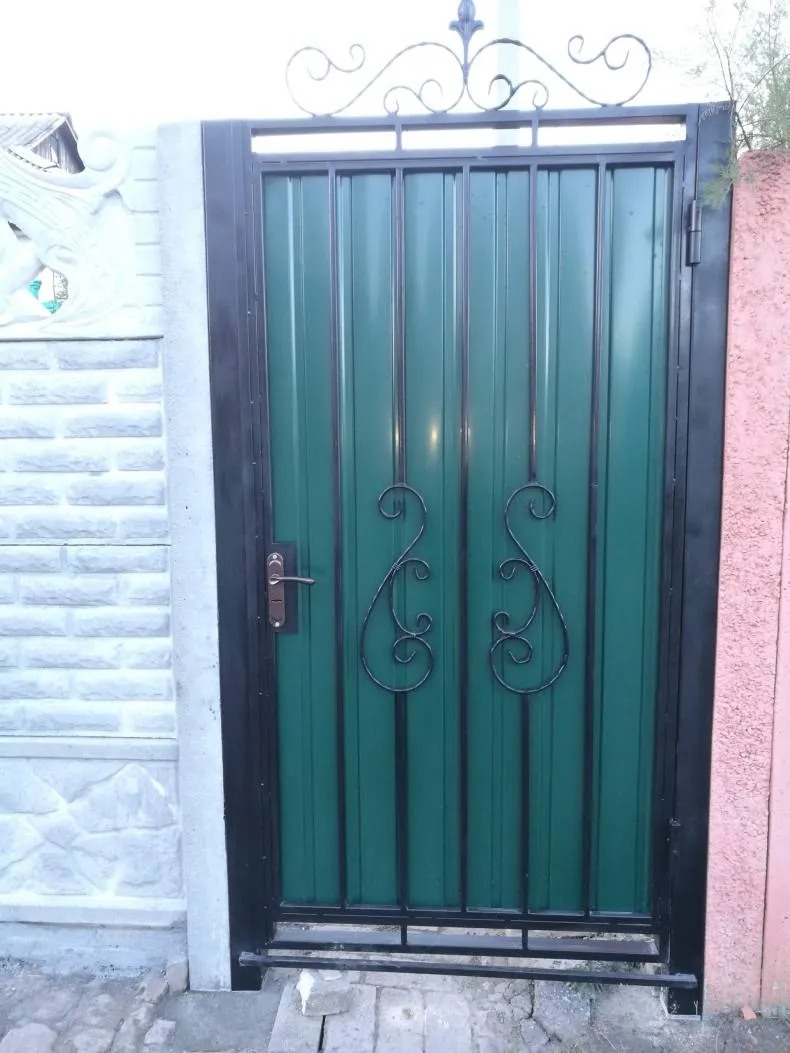

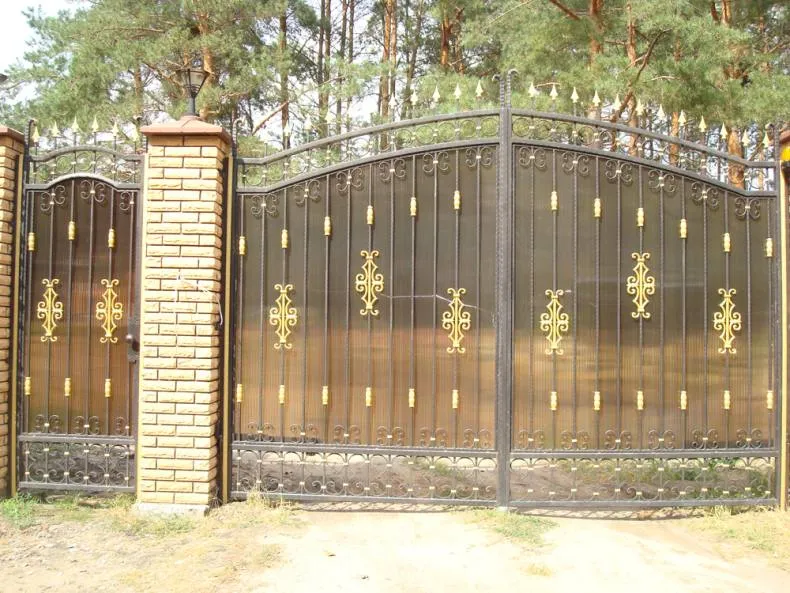

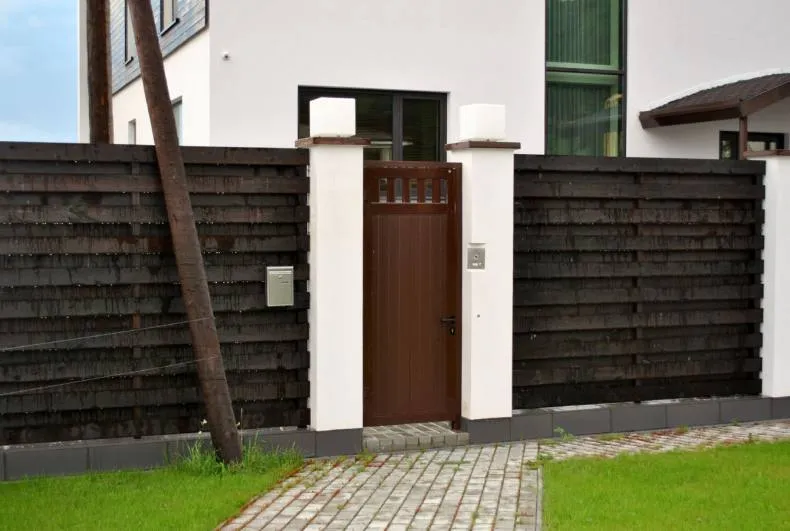

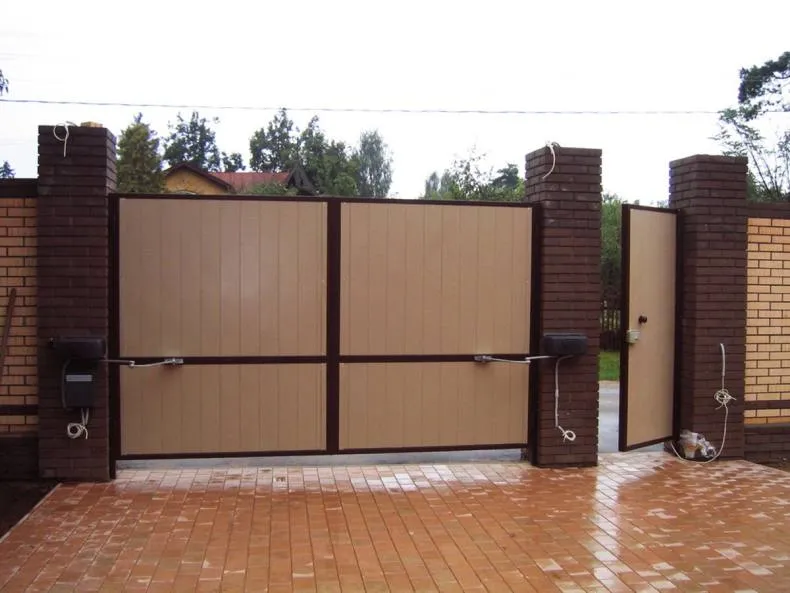

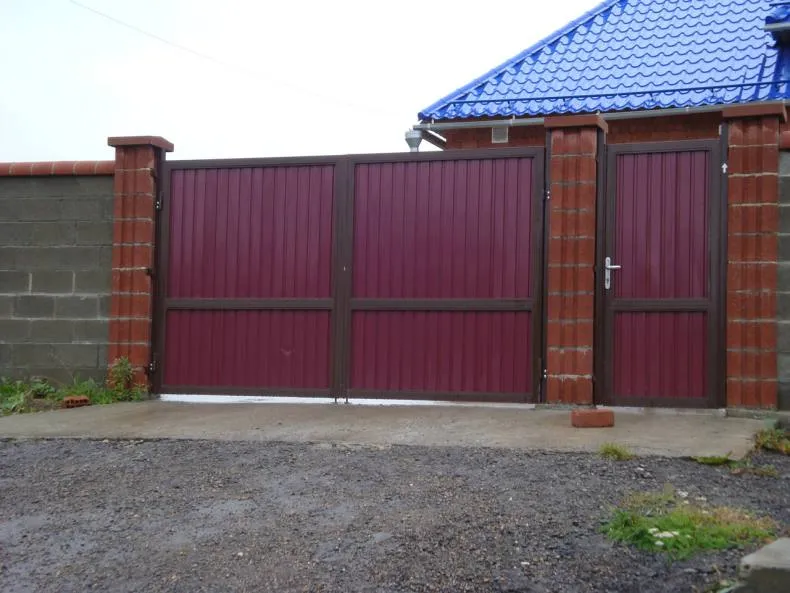

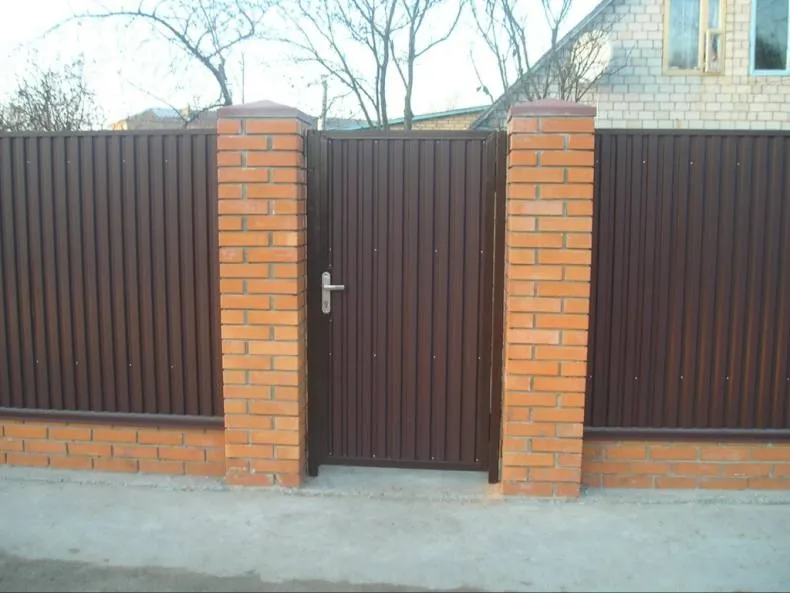

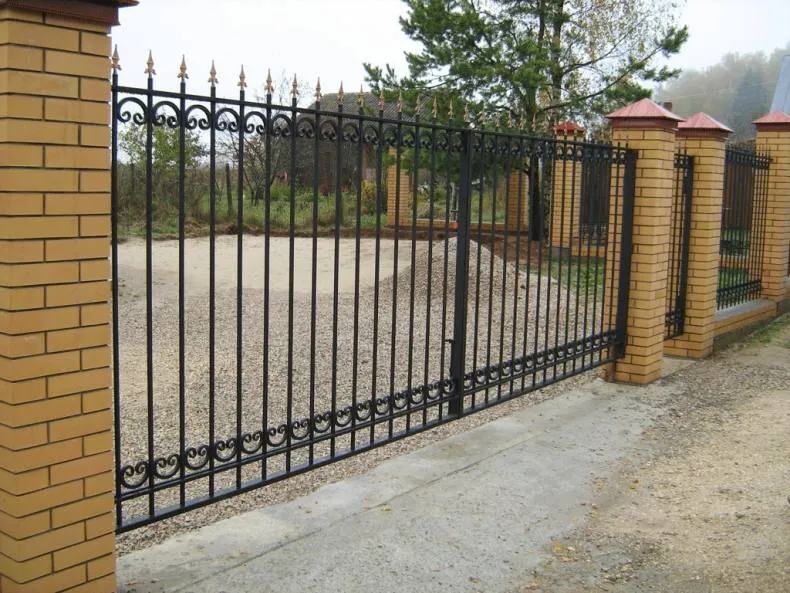

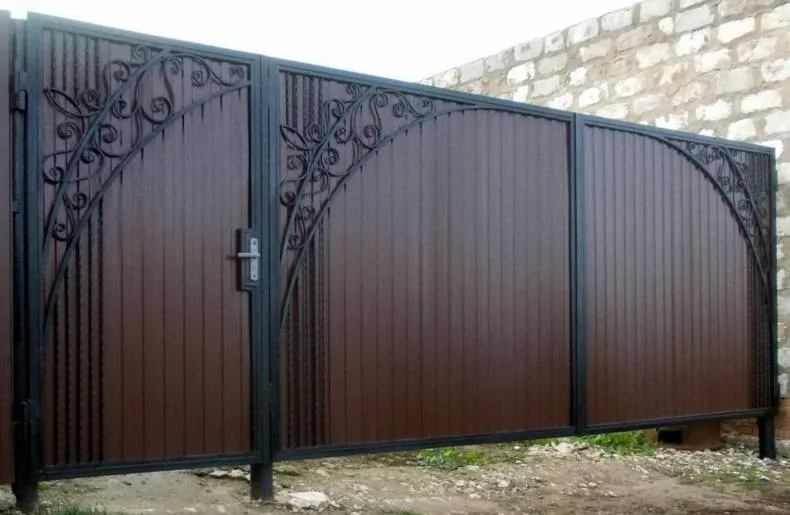

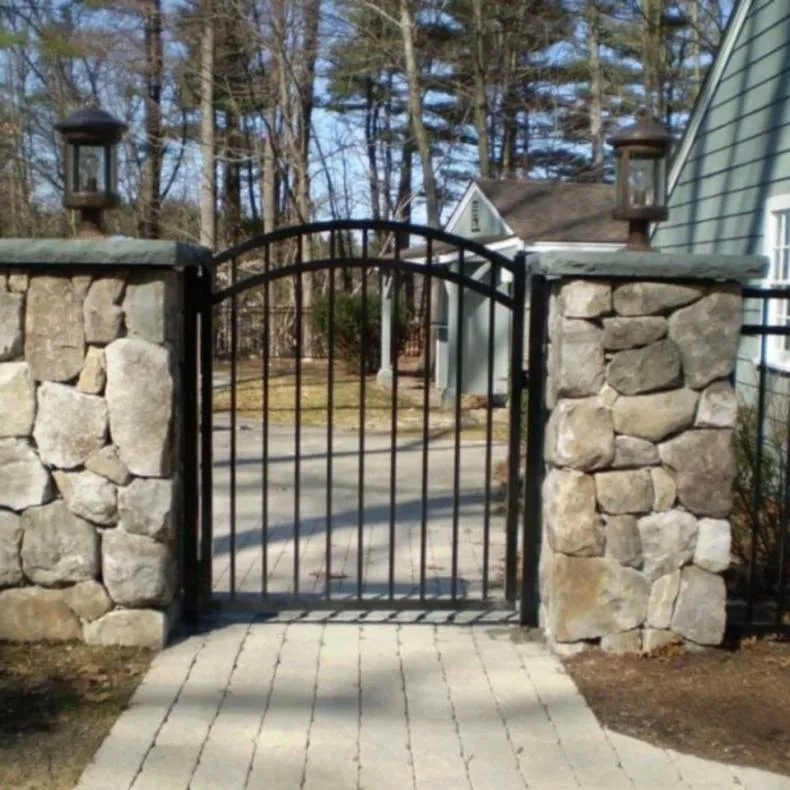

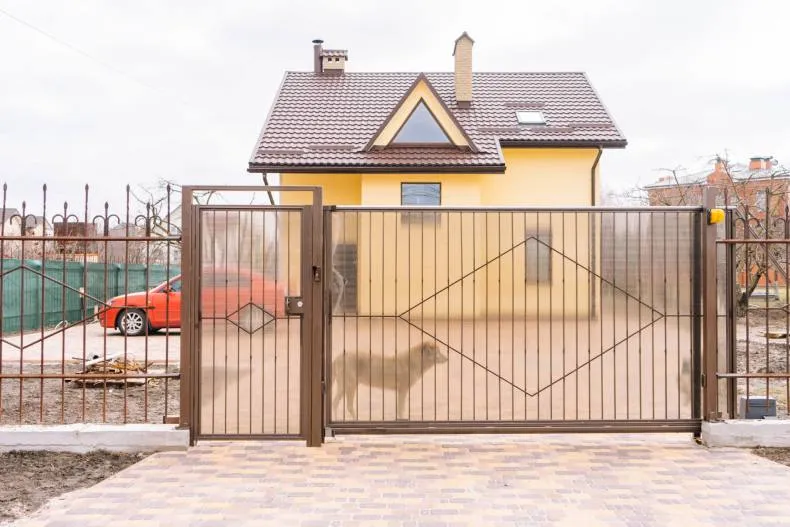

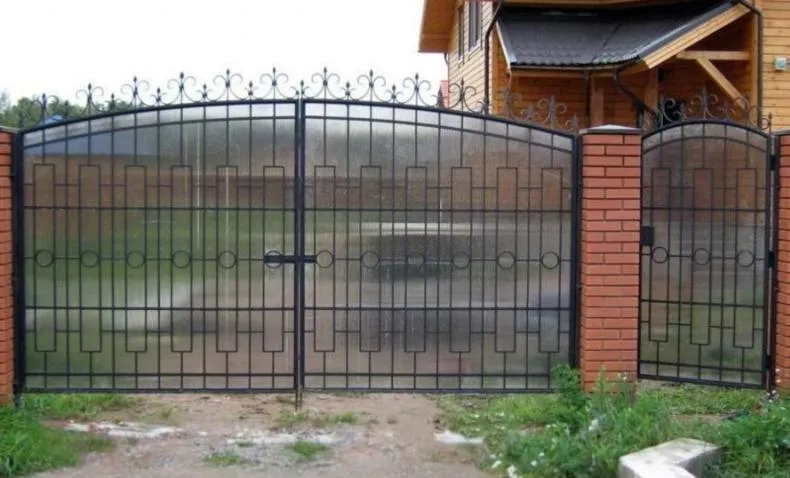

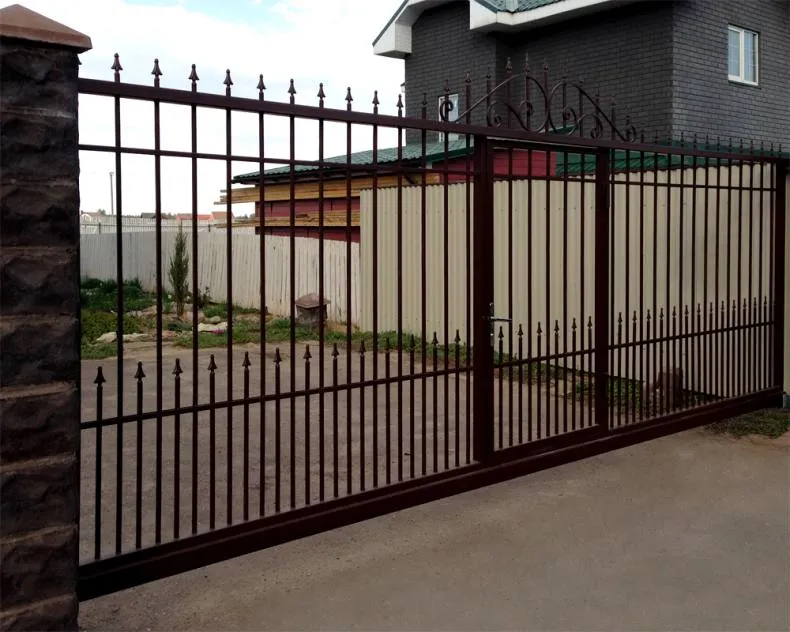

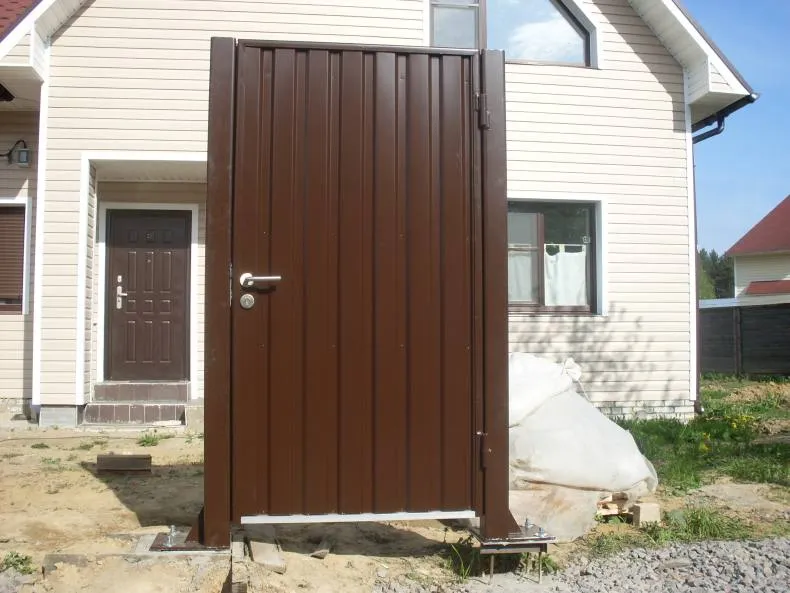

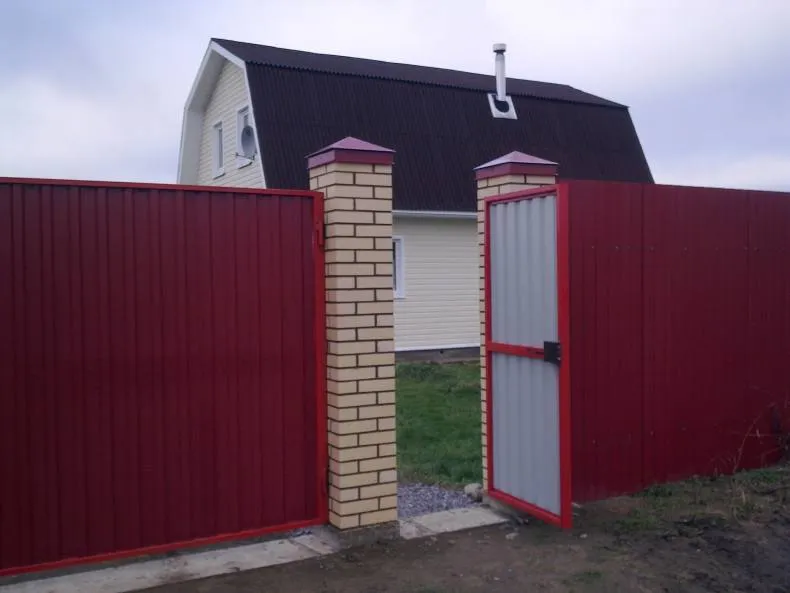

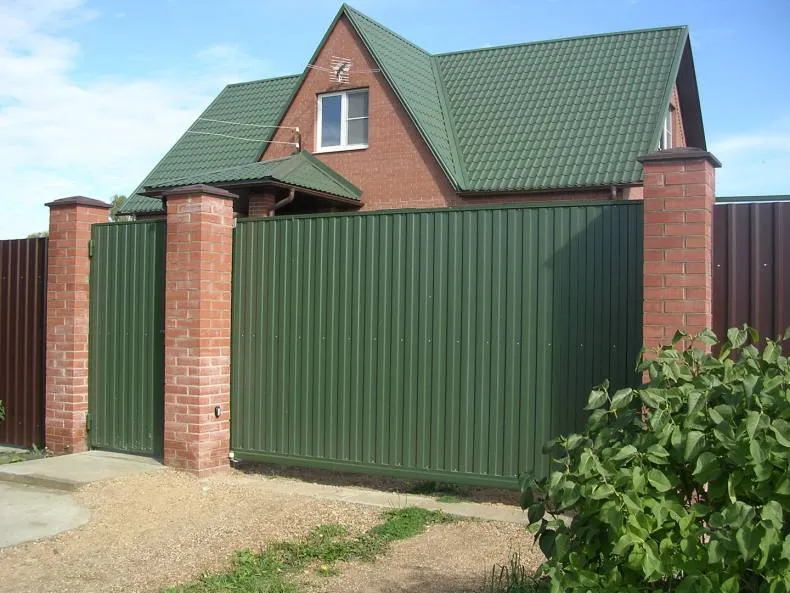

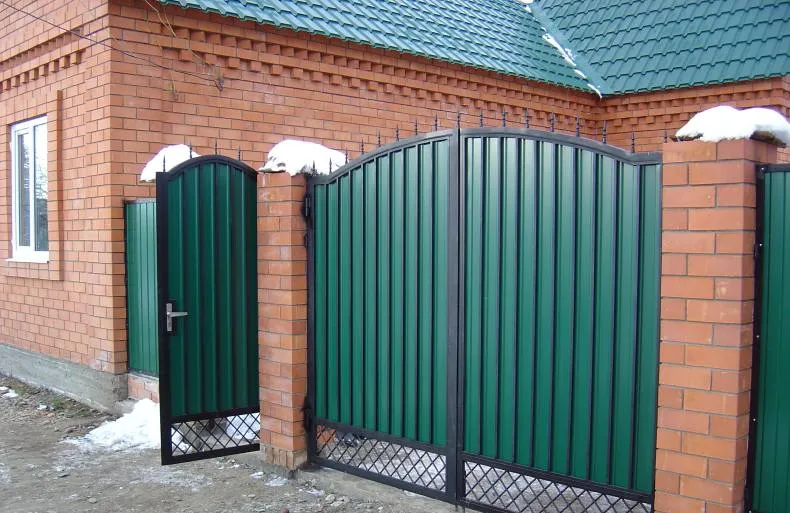

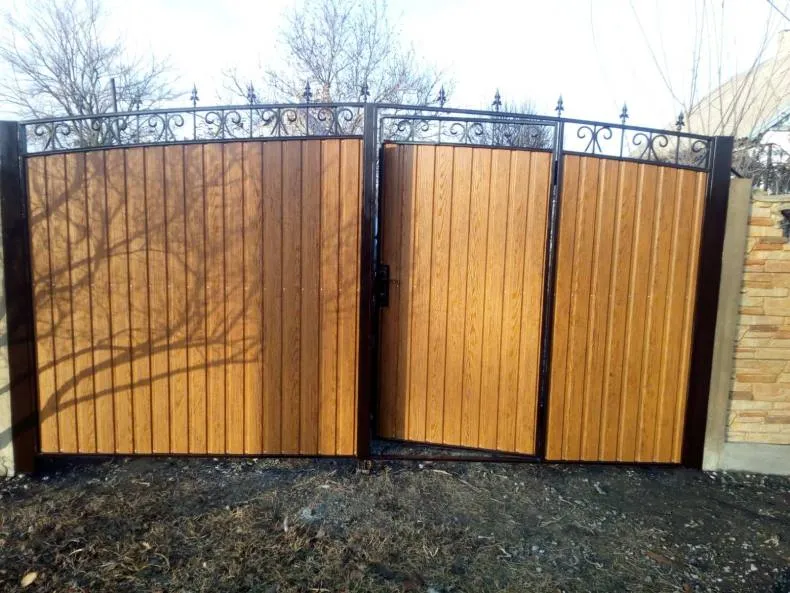

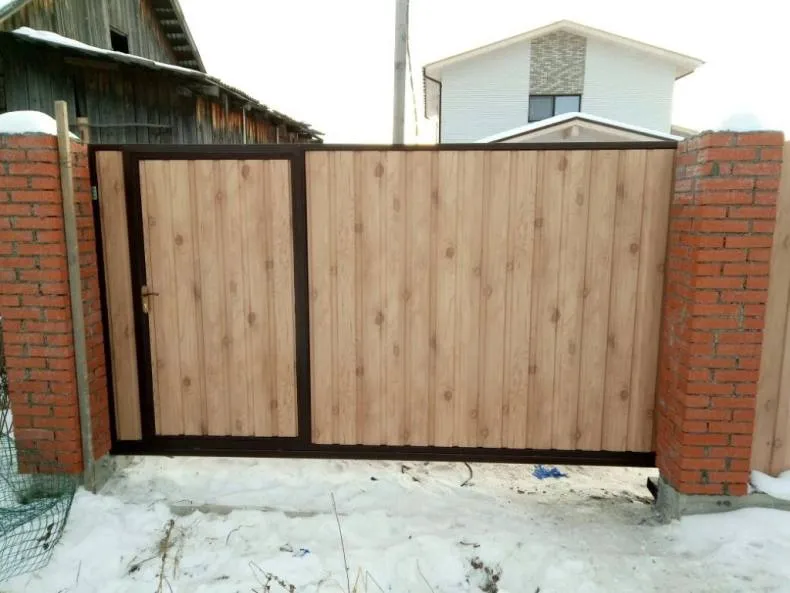

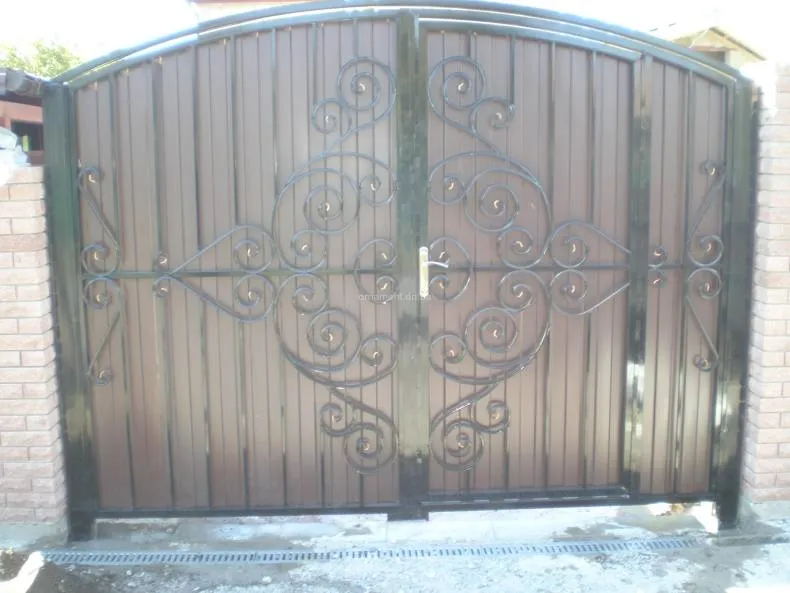

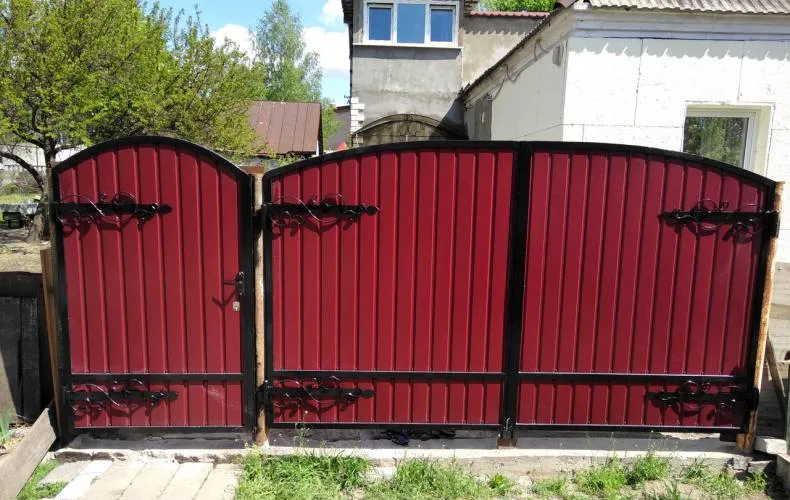

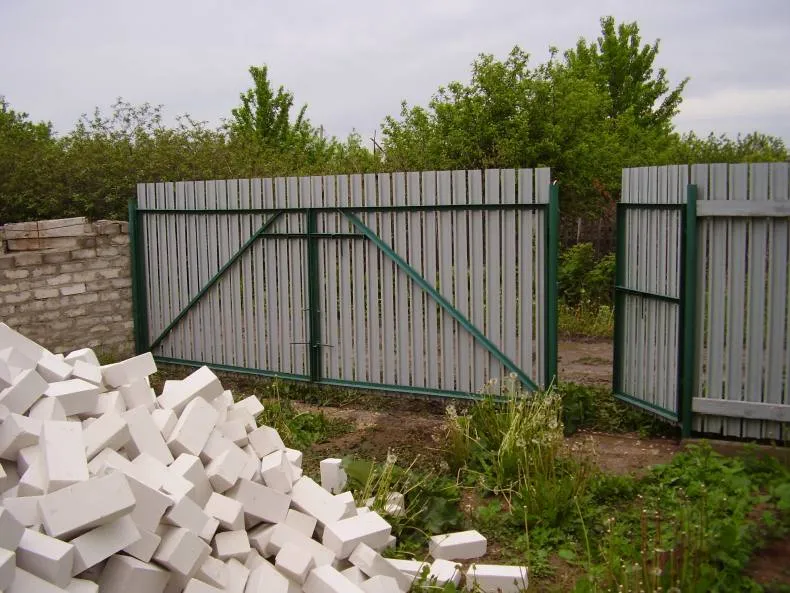

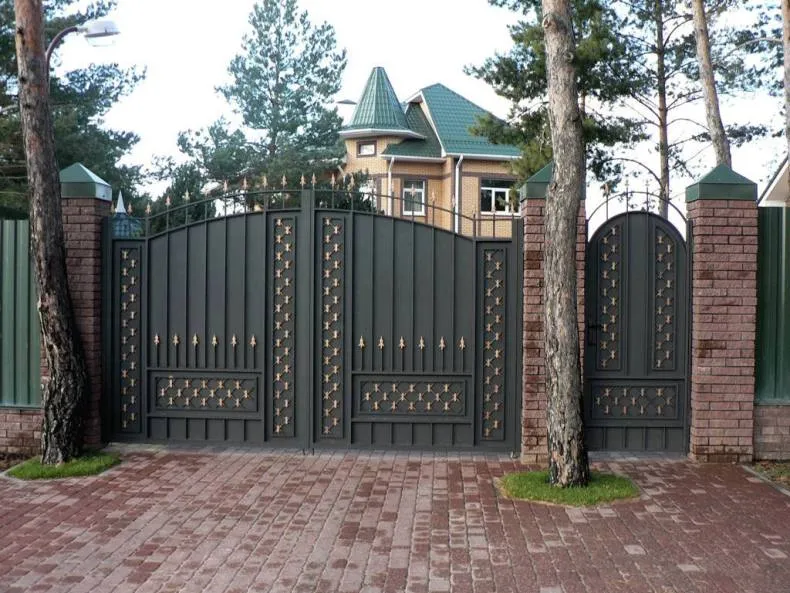

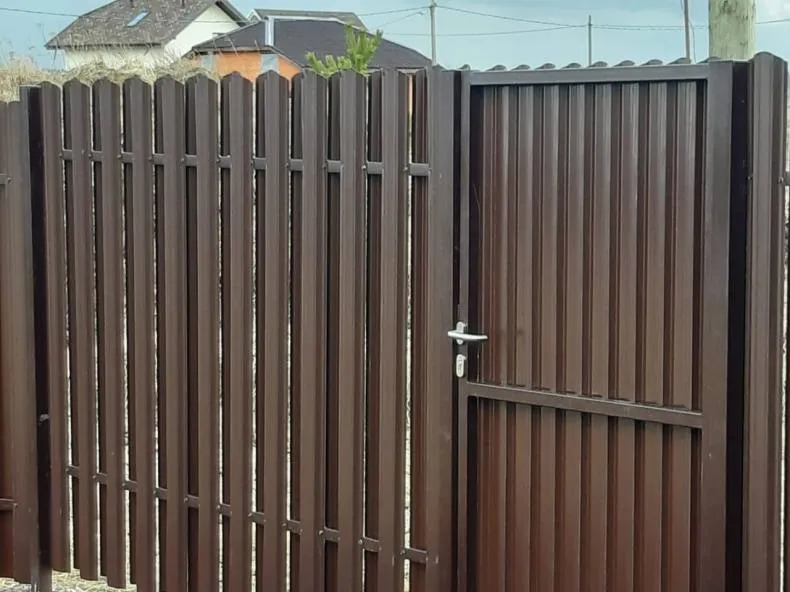

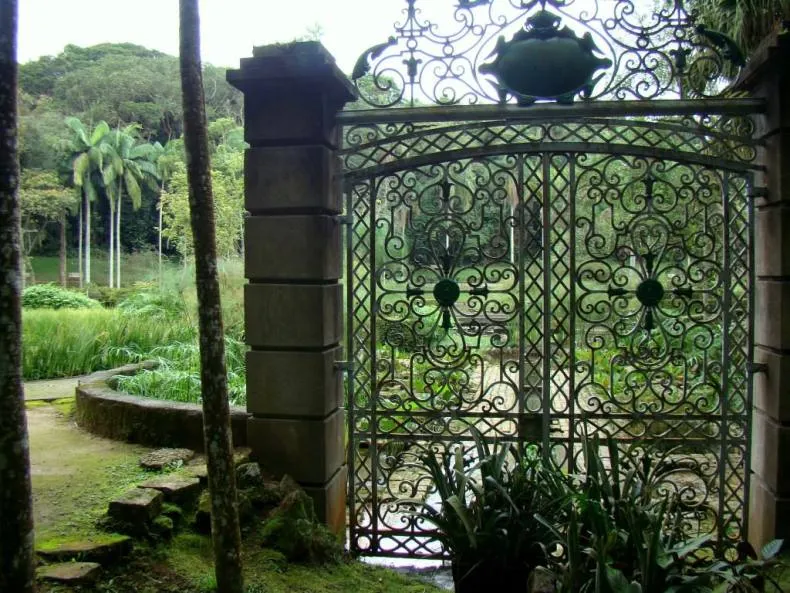

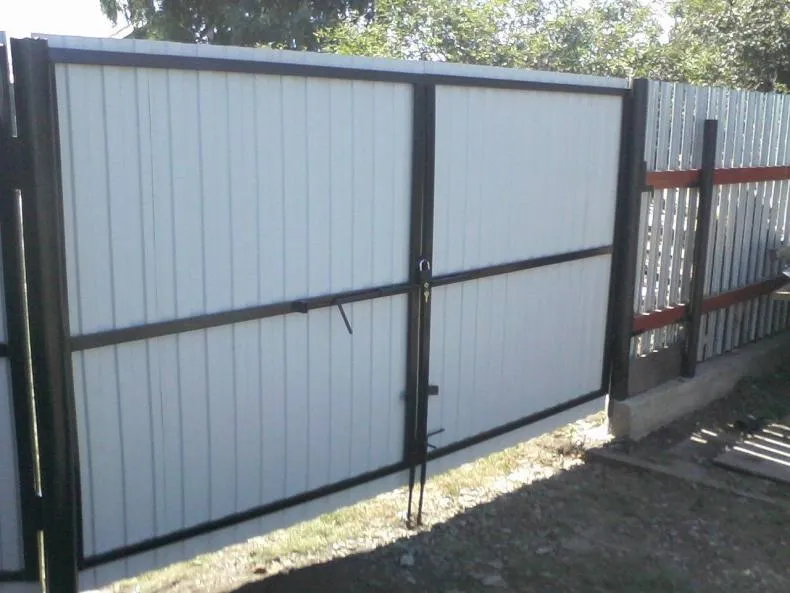

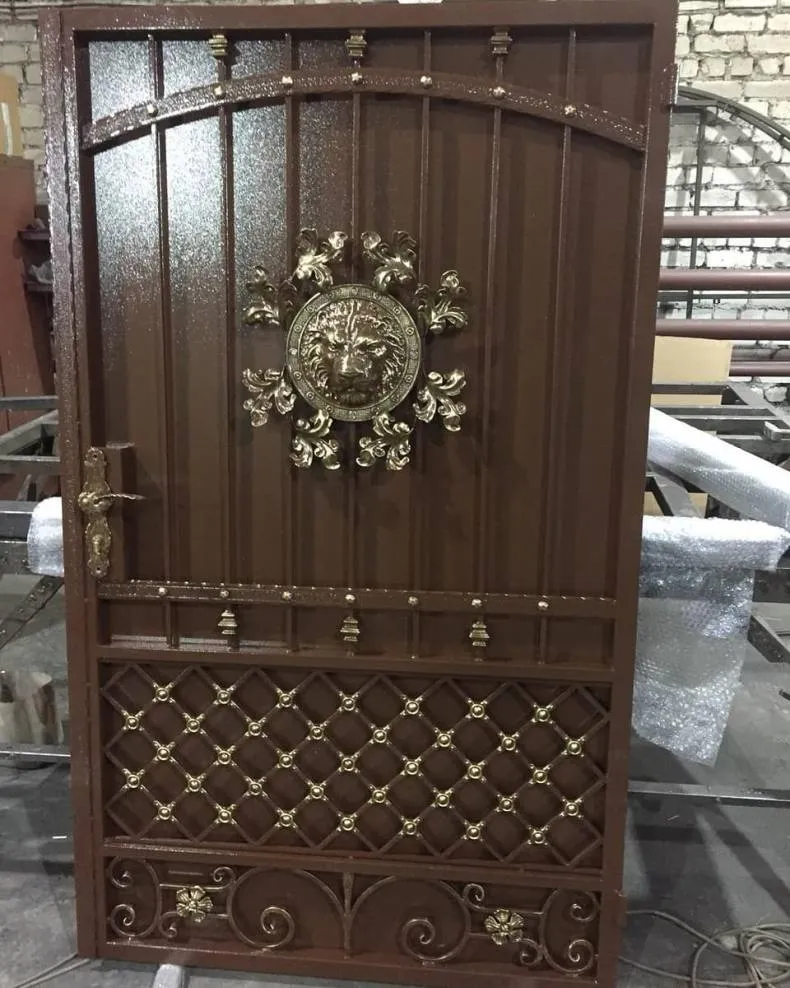

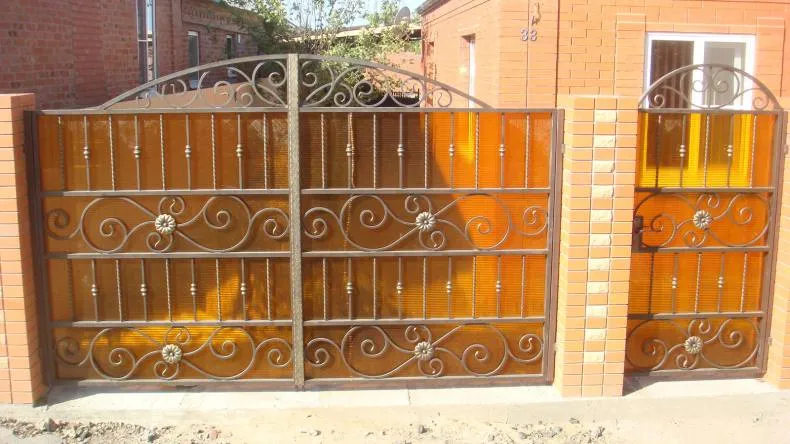

Фото калитки из труб для забора

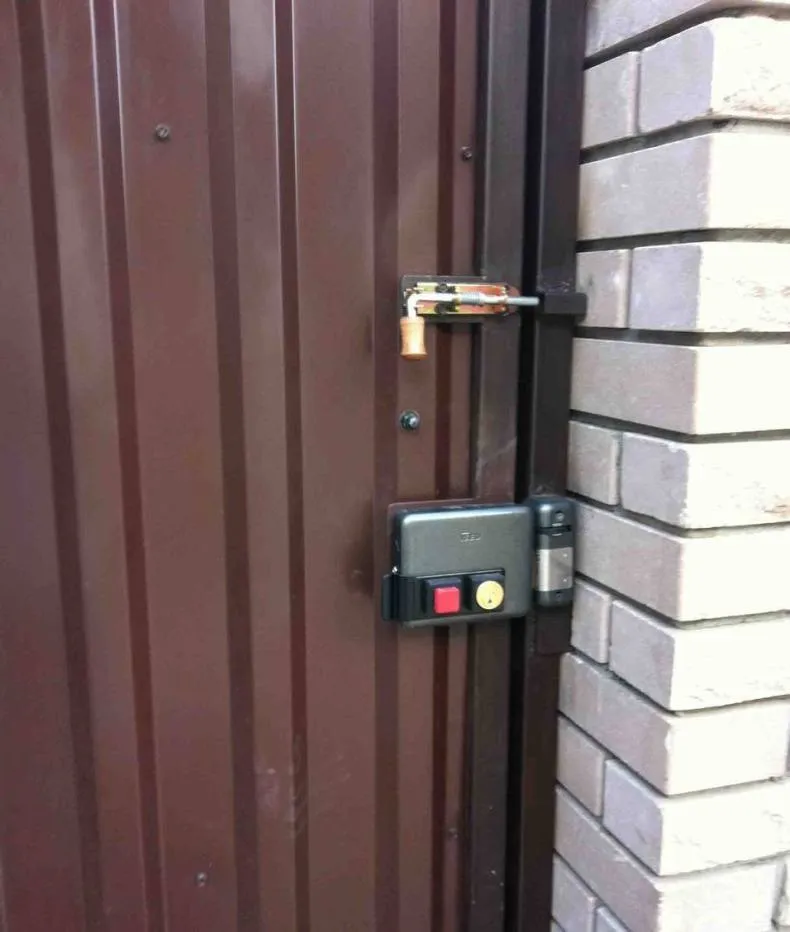

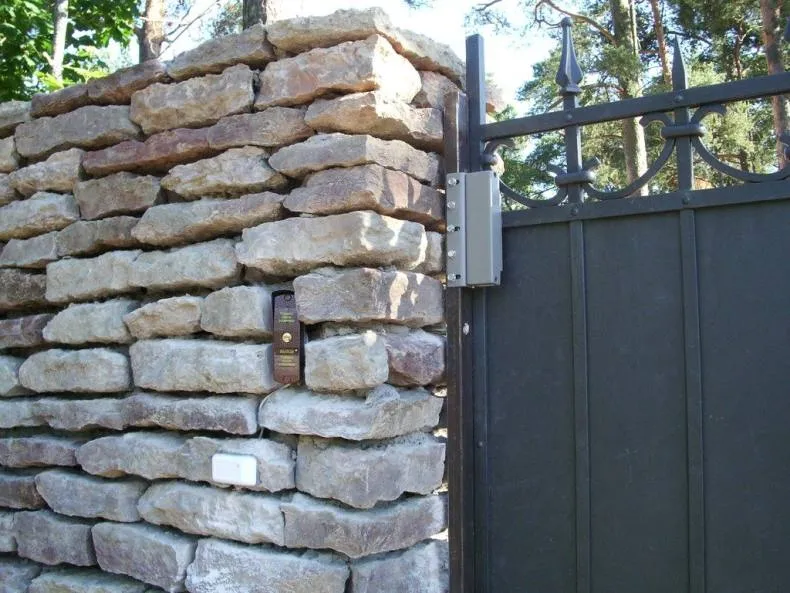

Как сделать магнитный замок на калитку?

Создание магнитного замка для калитки может выполняться следующим образом:

1. Подготовьте материалы: магнитные датчики, усиленные магниты, электродвигатель, контроллер управления, питающие кабели и провода.

2. Установите магнитные датчики в фрезерованные отверстия в калитке и на стене рядом с ней.

3. Установите усиленные магниты на дверь и фрезерованные поверхности на стене.

4. Подключите электродвигатель к контроллеру управления, который должен получать сигналы от магнитных датчиков.

5. Подключите питающие кабели и провода, чтобы предоставить электропитание для устройства.

6. Настройте контроллер управления, чтобы он принимал сигналы от магнитных датчиков и управлял работой электродвигателя.
