В области строительства деревянных домов собран богатый опыт, включающий в себя различные методы возведения: бревенчатое, каркасное, брусовое. Для соединения деревянных балок используются разнообразные техники и приемы.

Угол из бруса

Как правильно класть брус

Пиломатериал имеет квадратное или прямоугольное сечение, поэтому соединения прочные. Он состыковывается гораздо проще, чем оцилиндрованное бревно. Брус легко размечать, выпиливать в нем пазы.

Во время укладки строительного материала при строительстве дома из бруса своими руками следует большое внимание уделить его креплению по углам и по длине. Недостаточно прочно зафиксированный брус может переворачиваться.

Крепить соединяемые детали из дерева гвоздями не рекомендуется. От повышенной влажности древесины гвозди могут заржаветь и разрушиться.

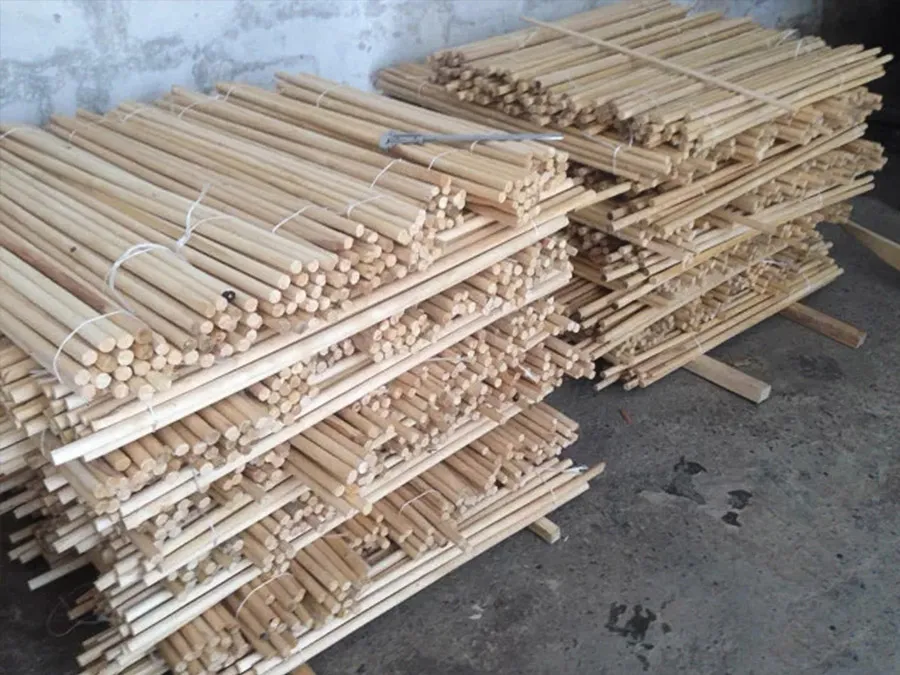

Поэтому вместо металлических гвоздей применяются деревянные. Они называются нагелями. Лучше из березы. Можно использовать черенки и напилить их в нужный размер по длине. Их вбивают вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр нагелей ориентировочно 20 мм. Сверлить под них отверстия надо на пару миллиметров больше, чтобы свободно забивались и не препятствовали дальнейшей усадке стен.

НагельБерезовые нагели

На фундамент обязательно укладывают гидроизоляцию. Это могут быть два листа рубероида или гидроизоляционная мембрана. Можно комбинировать материалы: сначала нанести обмазочный слой, а затем положить рулонный.

Брус и нагели обрабатывают антисептическими средствами и антипиренами. Перед укладкой венцов убирают бракованные пиломатериалы. Подготавливают крепеж.

Укладывают первый венец. Чтобы добиться идеально горизонтального расположения первого венца, под брус ставят деревянные подкладки и выравнивают его с помощью строительного уровня. Затем фиксируют первый венец анкерами. Угловое соединение в первом ряду на шпонке, а с внутренней стороны дома используют металлические уголки.

Виды соединения бруса

Рассмотрим три вида стыковки, как соединить брус между собой:

  • Угловое соединение. Заготовки совмещаются в замок в углу;
  • Продольное. Оно заключается в сращивании двух элементов между собой в длину;
  • Вертикальное сращивание венцов в пределах стены.

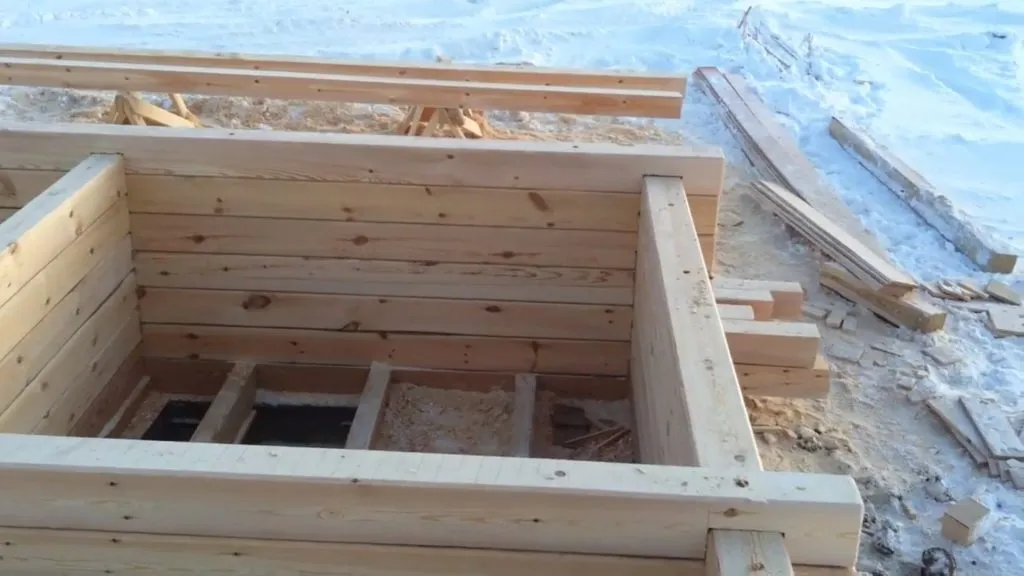

Соединение углов бруса с остатком

Заготовки при угловом соединении с остатком выходят за плоскость стены. Они называются зауголки.

Уголовое соединение с остаткомУголовое соединение с остатком

В одной заготовке вырубается углубление — чаша. У оцилиндрованного бревна оно полукруглое, у профилированного — прямоугольное. Вторая заготовка вставляется в чашу цельной или с вырезом, соответствующим ее форме. Такие углы не пропускают холод. Утепление сруба при тщательной конопатке не понадобится.

При их скреплении остаются обрезки древесины. Поэтому требуется приобрести большее количество материала и учесть длину его обрезков. Соединение в чашу имеет и другое название: в обло (облый — круглый).

Углы без остатка

Многие домашние мастера хотят сэкономить материал, поэтому применяют способ стыковки бруса 100х100 (самый распространенный) без остатка. В данном случае соединение более холодное, углы больше продуваются, пиломатериал не выглядывает из-за угла стены, а располагается вровень с ним.

К угловым соединениям без остатка относятся крепления:

  • Встык;
  • При помощи шпонки;
  • Коренной шип;
  • Теплый угол;
  • Ласточкин хвост;
  • В лапу;
  • В полдерева.

Читайте также:Чем обшить потолок в деревянном доме внутри дешево и красиво

Встык

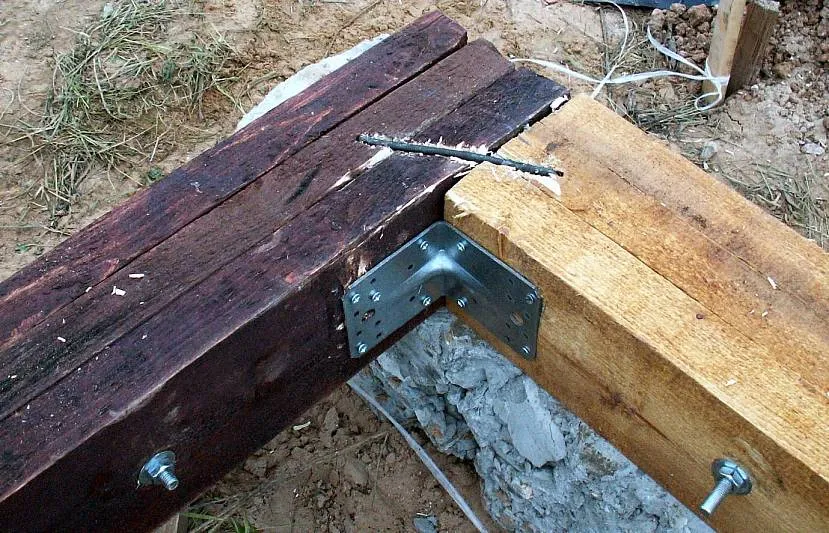

Соединение бруса в стык — самое простое. Заготовки прикладываются друг к другу под прямым углом. Пазы отсутствуют.

При возведении строений ряды смещаются друг относительно друга, и стыки чередуются между собой. Чтобы сцепление было более прочным, их скрепляют скобами или стальными пластинами.

Встык

Строительный материал не обрабатывается. Со временем углы отходят друг от друга, продуваются. Внутрь щелей может попасть вода. Поэтому для жилых строений такой способ стыковки не используется. Соединение в стык подойдет для хозяйственных построек, временных сооружений, навесов. Такие строения легко разбираются. Материал можно использовать повторно.

При помощи шпонки

Со шпонкой

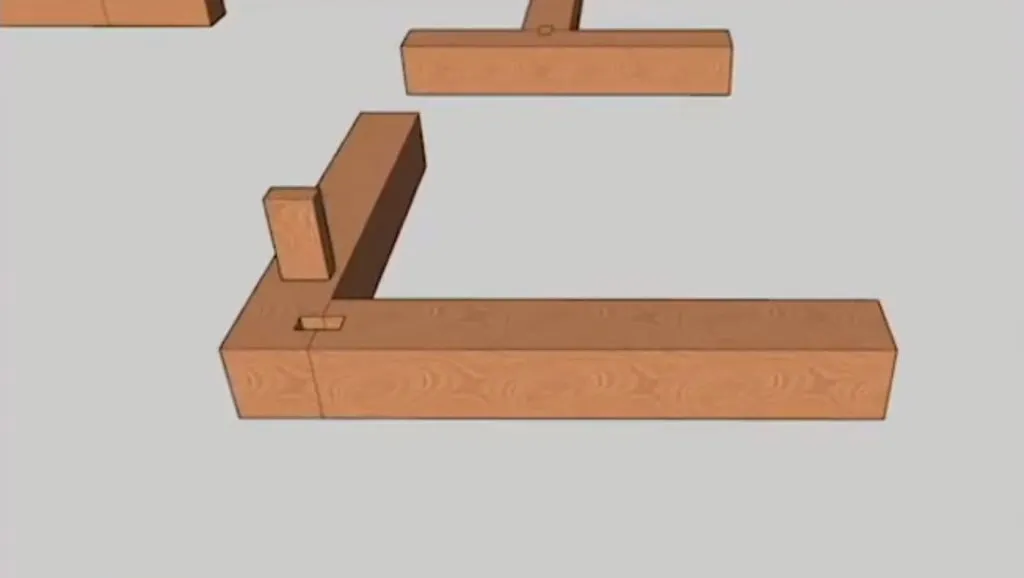

Шпонка — это небольшой брусок, изготовленный из деревьев твердых пород. Соединителем скрепляют два паза, вырубленных на торце и сбоку бруса. Ширина паза на торце равна одной трети его ширины. Расстояние до паза боковой части идентично ширине паза на торце. Клин-соединитель в виде шпонки ставится вертикально, горизонтально и под углом. Самое надежное соединение, когда шпонка вставляется в паз, вырезанный под углом. Даже при сильных нагрузках пиломатериал будет прочно соединять детали. Использовать такое сращивание можно для обустройства наружных углов и внутренних стен. Трудоемкое соединение, требующее профессионального подхода.

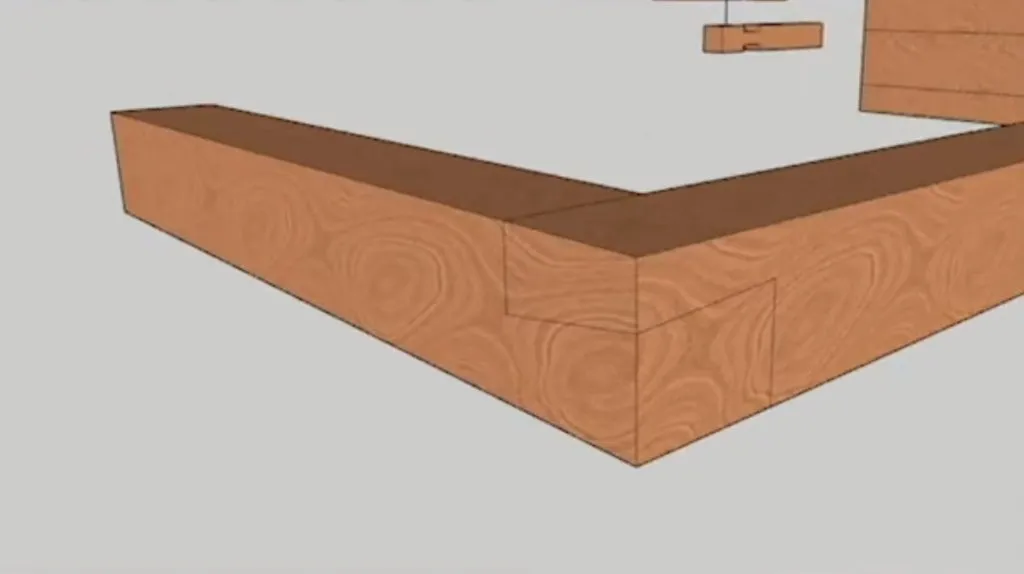

В коренной шип

Коренной шип

Соединение в коренной шип похоже на сращивание с помощи шпонки. Только в данном случае посторонние детали не используют. На одном из брусьев делается паз прямоугольной или трапециевидной формы. На другой заготовке вырубается паз таким образом, чтобы он был с внутренней стороны стены. Шип повторяет форму паза. Он выполняется не на всю толщину материала, а только на его половину. Потеря тепла исключается: нет сквозных щелей со стороны улицы. Такой способ используется для наружных углов дома.

Соединение бруса в теплый угол

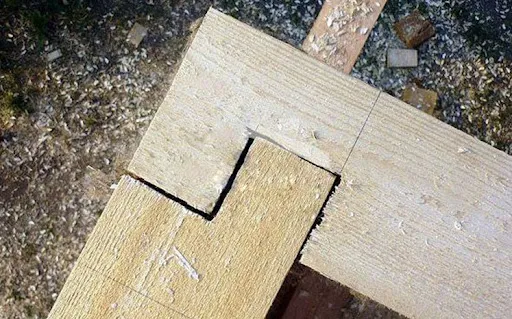

Теплый угол-это способ углового соединения шип-паз. При соблюдении размеров стыковка элементов герметична, между ними нет зазоров, им не страшны мостики холода.

Теплый угол

Расскажем, как соединить брус в теплый угол правильно. Для того, чтобы шип-паз точно подходили друг к другу, намечают линии точно по строительному уровню. Прочерчивают вертикальную линию, а затем с помощью угольника проводят другую черту.

После разметки делают несколько пропилов циркулярной пилой. Пропилы получаются ровные и точные. Циркулярная пила не рвет древесину. Стамеской убираются ненужные части древесины. Цепной пилой выравнивается дно. Стыкуемый паз выпиливается на боковой стороне одного бруса на некотором расстоянии от края.

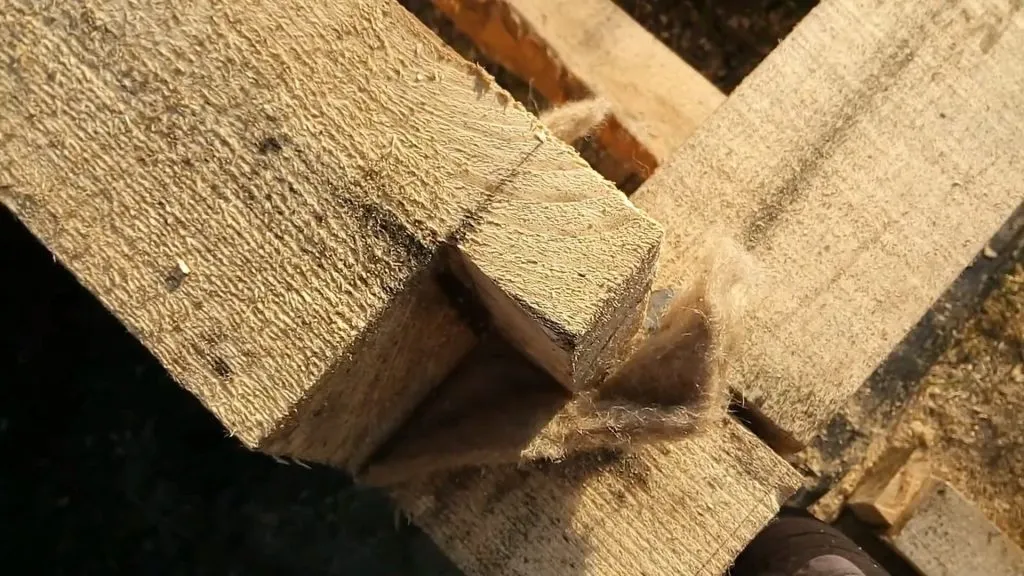

Шип размечают на торце второго бруса и запиливают цепной пилой. Шип стыкуется с пазом и утепляется джутом.

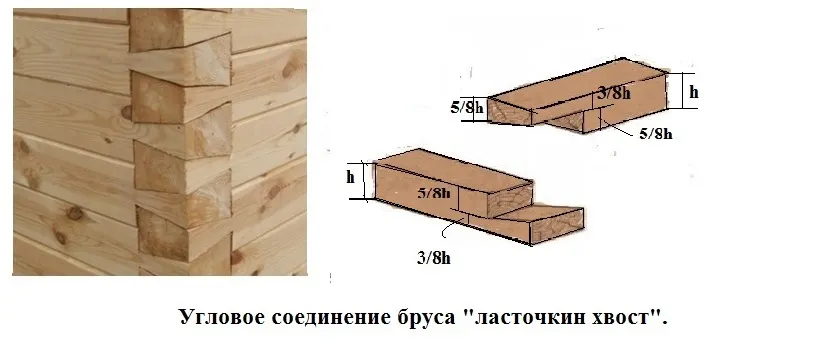

Самый распространенный — ласточкин хвост

Это самое прочное соединение, образующее замок шип-паз.

Ласточкин хвост

Паз имеет трапециевидную форму, которая препятствует разъезжанию частей. Шип повторяет форму паза. Он расширяется к краям пиломатериала. Его часть с шипом напоминает ласточкин хвост, отсюда и его название. Это разновидность теплого угла.

В лапу

В лапу

Соединение в лапу производится следующим образом:

  • На одной заготовке вырубается паз с уклоном. Он выполняется с торца на половину толщины бруска;
  • Второй элемент делается с шипом. Шип расширяется к краю;
  • При стыковке шип и паз должны совпасть, чтобы между ними не было щелей;
  • Угловое соединение следует укрепить нагелем или использовать шпонку.

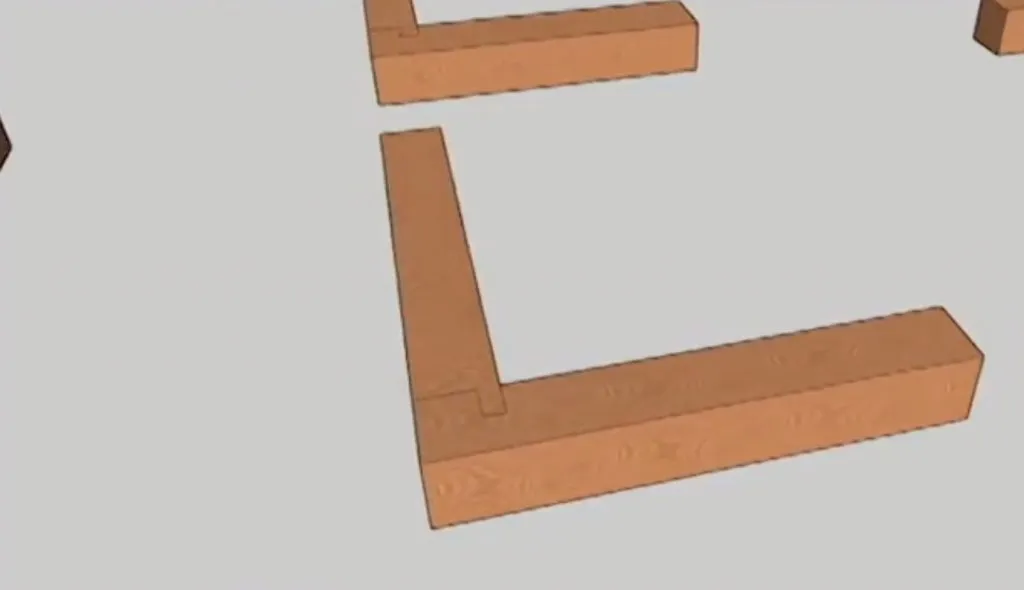

В полдерева

Соединение вполдерева

Этот вид сращивания похож на предыдущий. Только вырубку паза и шипа производят под прямым углом. Вырубленная часть занимает половину глубины строительного материала. Обе заготовки накладываются друг на друга. Чтобы стыковка была надежной, делают отверстия и скрепляют брусья нагелями.

Стыковка бруса по длине варианты соединений

Максимальная длина заготовки 6 м. При обустройстве стен дома, балок, стропил не хватает одного бруса по длине. Приходится производить соединение бруса между собой. Для стыковки в продольном направлении используются те же способы соединений, что и при угловом, но крепление делается не под углом, а вдоль балок.

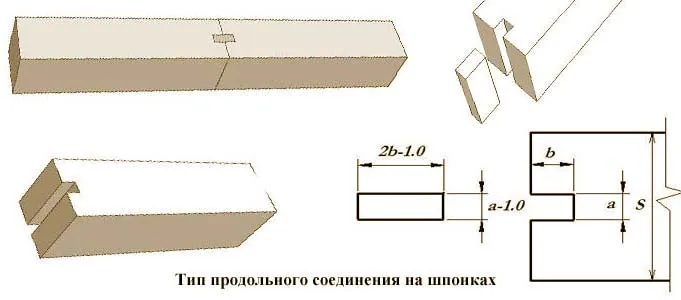

В шип на шпонках

В шип на шпонках

Это соединение самое прочное. На 2 заготовках вырезаются идентичные пазы. Они прикладываются друг к другу таким образом, чтобы пазы совпали. Затем берется шпонка из твердой породы дерева и вбивается между ними. Шпонка — это своеобразный клин, который соединяет два паза между собой. Шпонка бывает в форме призмы, прямоугольника. Чтобы сращивание было прочным, шпонку смазывают клеем ПВА или столярным клеем.

Может быть полезно:Чем лучше обшить деревянный дом снаружи

Сращивание бруса по длине в коренной шип

В коренной шип

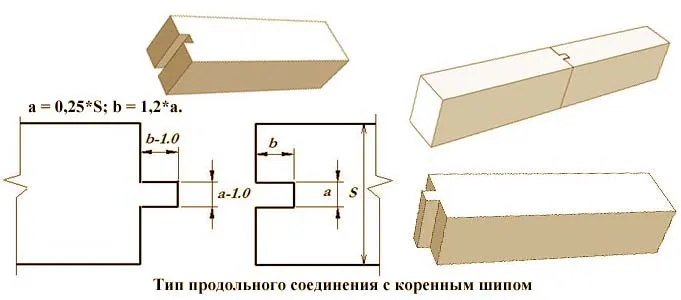

Соединения бруса по длине в коренной шип схоже с таким же угловым соединением. Шип и паз могут быть прямоугольными и трапециевидными. Шип в виде трапеции более надежный и прочный, потому что он препятствует смещению деталей. Заготовки закрепляются нагелями.

В замок

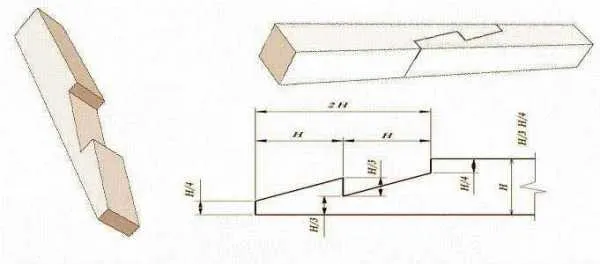

Соединить брус 100х100 между собой, можно в косой замок:

В косой замок

Оригинальность данного метода сращивания состоит в том, что торцы не только отрезаются по косой, а представляют собой ступени с определенными размерами. Это прочный вид соединения, который доступен только мастерам с опытом работы, имеющим специальные инструменты и оборудование для точной вырубки изгибов каждой ступени. Ступени напоминают чередующиеся шип и паз, которые повторяют форму второй заготовки. Соединяясь между собой, шип и паз образуют надежный замок.

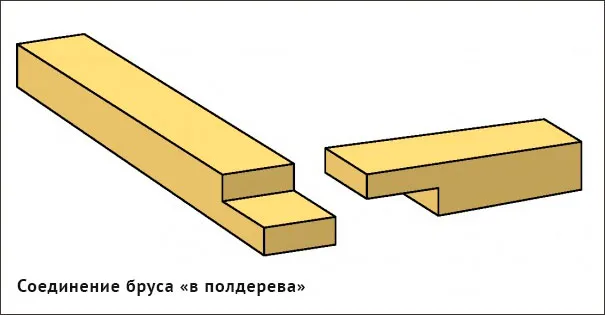

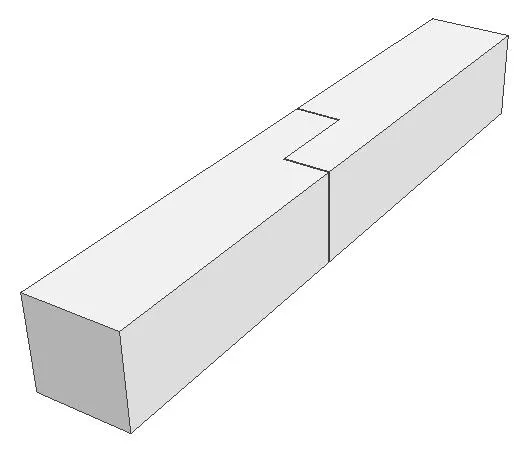

Сращивание бруса в полдерева

В полдерева

Соединения бруса в полдерева можно выполнить самостоятельно. С торца каждой детали выпиливается прямой угол на половину ее толщины. Только на одной заготовке он смотрит вниз, на другой — вверх. Выемки могут быть не только прямыми, но и косыми. Один элемент накладывается на другой. Шип и паз совпадают. Укрепляют элементы нагелями, скобами, шпильками, пластинами.

Метод сращивания бруса прикладывание

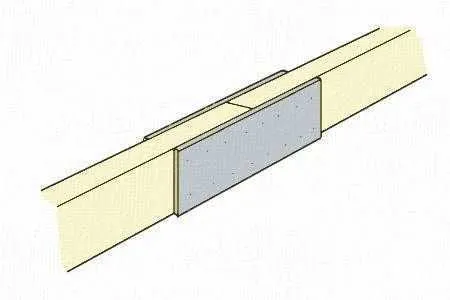

Это самый простой способ сращивания заготовок. Один цельный элемент прикладывается к другому торцом и соединяется скобами либо накладками.

Прикладывание

От чего зависит выбор соединения

Если вы не можете решить, как соединить брус при строительстве дома, важно обратить внимание, для возведения каких конструкций он будет использоваться.

Для строительства хозяйственных построек, бани можно соединять брус вполдерева или встык. Эти соединения просты, выполнить их можно самостоятельно, только закреплять их нужно нагелями, шпильками или скобами. Но такие способы нельзя использовать при строительстве жилого дома.

Опытные мастера для выкладывания несущих стен не будут использовать продольное соединение заготовок, а постараются использовать только цельный пиломатериал. В крайнем случае они выбирают жесткое соединение, например, со шпонкой. Только шпонка в данном случае должна быть высокого качества.

Соединение косой замок можно применять и на несущих стенах, но для этого конструкция должна быть жесткой с точными размерами. А это сделать своими силами практически невозможно.

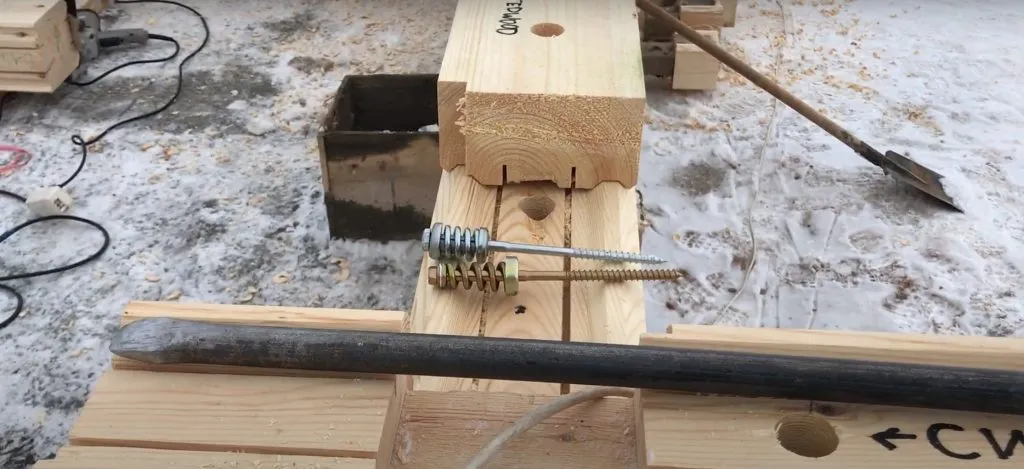

Пружинный узел сила

Прежде чем решить, как соединить два бруса, обязательно рассмотрите такой крепёж.

Пружинный узел Сила

Является одним из лучших, скрепляет между собой строительный материал и противостоит появлению между венцами щелей во время усадки деревянного дома.

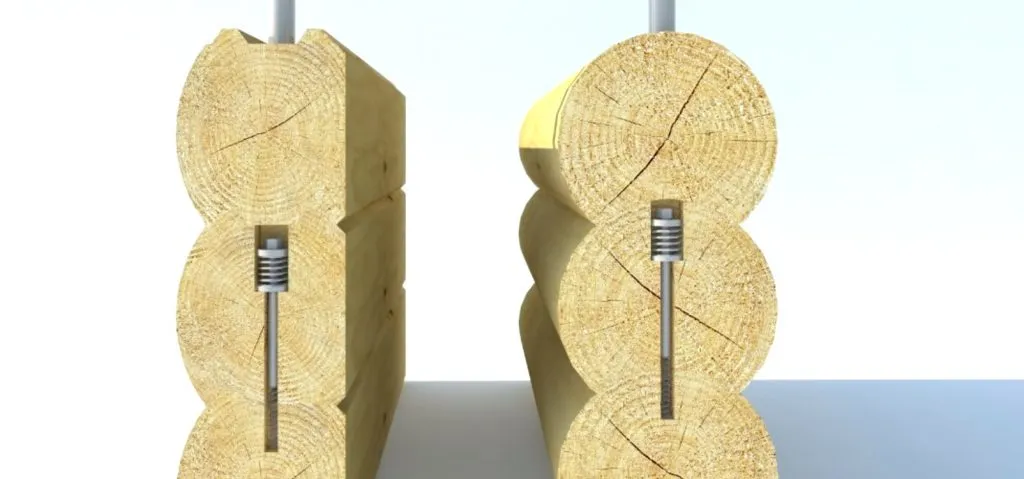

Пружинный узел «Сила» представляет собой длинный шуруп с пружиной и 2 шайбами.

Сила в разрезеПружинный узел «Сила» в разрезе

Пружина придает изделию прижимную силу в 100 кг. С помощью двойного сверла в брусьях сверлится отверстие, в него вставляют узел и гайковертом закручивают до тех пор, пока не стянет их между собой. Для стены в 6 м достаточно 4 прижимных узла.

Крестообразная вязка внахлест

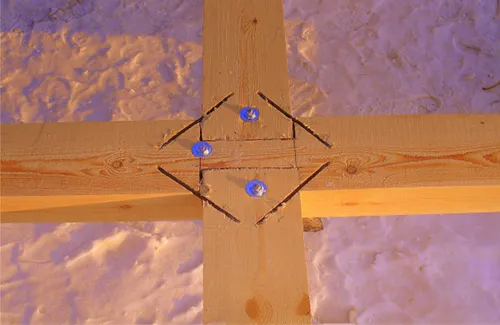

Крестовая вязка внахлест — универсальное сращивание. В подготовленный паз укладывается заготовка. Т образное соединение бруса используют для укладки сруба, при строительстве мостов. Способами соединения крестообразной вязки являются:

  • Вполдерева;
  • В треть и четверть дерева;
  • Зарубка в один ряд.

Соединение усиливается шпонкой, скобами, нагелями.

Крестообразное соединение бруса

Что учесть при стыковке профилированного бруса

В местах стыковки профилированного бруса могут появиться щели, через которые дом будет продувать, проходить влага. Для отсутствия щелей места сращивания выравниваются и шлифуются. В местах соединения прокладывается джут, пакля или льняное волокно.

Для предупреждения гниения дерева и появления плесневого грибка его обрабатывают антисептическими средствами. Влажность древесины не должна превышать 5 %. В данном случае места соприкосновения заготовок можно проклеить. Из-за возможности усадки брусового дома перед установкой дверей и окон, срубу важно выстояться. Продольные стыки профилированного бруса располагаются в шахматном порядке.
