Как определить сечение провода — определение сечения провода

К сожалению, нам приходится сталкиваться с обманом. Недоверие к людям и сделкам на рынке — это одно, но если это предприятие виновное в обмане, то это уже другое дело. Многие доверяют крупным компаниям, но, как показывает практика, это неоправданно. Иногда надписи на продукции могут быть недостоверными, как например, в случае с проводами.

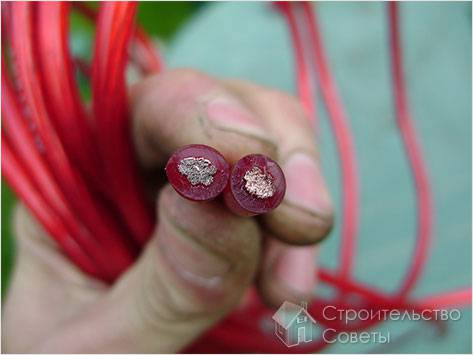

Зайдите в магазин и попросите показать медный двужильный, имеющий сечение 2,5 мм, а затем визуально сравните его друг с другом. Возможно, вы будете шокированы, увидев, что он весь разный.

Содержание:

• Почему выпускают нестандартный провод?
• Важность правильного выбора
• Производим расчеты сечения провода
• Видео

Почему выпускают нестандартный провод?

Может, это и звучит парадоксально, но связано это с борьбой за покупателя. Кто-то может подумать, что провода нестандартного сечения не пользуются спросом. По логике, так и должно произойти, но не происходит, потому что такая продукция более дешевая, а для народа это основной показатель. Покупают то, что подешевле, оно перегорает, и его заменяют… таким же. Это может продолжаться до тех пор, пока за дело не возьмется специалист, который знает свое дело, а сечение может определить визуально.

Также немалую роль играет человеческая жадность. При намеренном занижении, производитель может иметь достаточно приличную экономию. При изготовлении 1 км провода сечением 2,5, который будет тоньше «всего» на 0,4 мм, можно сэкономить 3,52 кг меди. Сколько продукции выпустит завод за одну смену?

Есть еще один фокус или хитрость, на которую пустились некоторые производители. После проверки выясняется, что параметры соответствуют заявленным, однако, радость может быть преждевременной. Может оказаться, что вы держите в руках чудо порошковой индустрии – низкосортный провод из сплава меди и алюминия.

Его легко можно отличить от медного, так этот сплав более светлый.

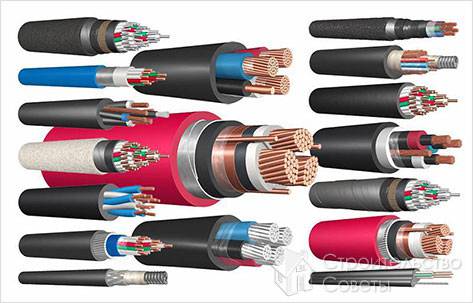

Также завод-изготовитель может компенсировать малое количество меди в кабеле за счет увеличения толщины изоляции или оболочки, поэтому нужно уметь без посторонней помощи определять сечение проводов.

Важность правильного выбора

Почему столь важно иметь точную информацию о сечении провода. Вот главные причины:

1. Оно подбирается согласно потребляемой мощности, и указано в электропроекте.
2. Несоблюдение этого требования может привести к пожару, или выходу электропроводки из строя.

Важность правильного подбора можно ярко проиллюстрировать на одном примере. Предположим, что вы купили брюки, по словам продавца, хорошего качества, сшитые крепкими нитками. Прогуливаясь в этих брюках, вы присели, и почувствовали, как они расходятся по швам. Какое у вас мнение по поводу ниток, которыми сшиты брюки?

А теперь представьте, что брюки – это ваша электросистема, а нитки – провод. Возникла дополнительная нагрузка (включили стиральную машину, электродуховку, утюг), и «нитки» оплавились. Что делать? Еще раз покупать, штробить стены и менять всю электропроводку (по крайней мере, ее силовую часть). Независимо от того, будете менять старый провод или только недавно уложенный плохого качества, новый должен соответствовать указанному сечению.

Производим расчеты сечения провода

Во избежание нехороших последствий, нужно знать, как определить сечение самостоятельно. Сначала измерьте диаметр провода, но сделать это точно, без микрометра или штангенциркуля не удастся. Вы можете воспользоваться приведенной ниже таблицей.

Если нужны более точные значения, то не обойтись без вычислений. Будем вспоминать школьный курс геометрии. Нам нужно определить площадь круга с помощью упрощенной формулы:

>0,785 × 1.72 × 1.72 = 2,32

В которой:

• 0,785 – четвертая часть значения π; (неизменный показатель для этой формулы);
• 1, 72 — диаметр измеренной жилы провода (эти 2 цифры должны быть одинаковыми);

После знака = получаем площадь жилы в мм (сечение).

В том случае, когда под рукой нет точных измерительных приборов, для тонкого провода применим «дедовский» метод.

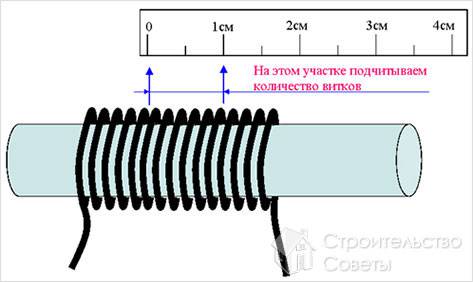

Снимите сантиметров 40 изоляции и намотайте этот провод на карандаш (не более 10 витков). Длину намотки измерьте и разделите на количество витков. В результате получите радиус сечения с одной жилой. Однако таким методом вам вряд ли дадут воспользоваться в магазине, разве что вы купите кусок и будете с ним экспериментировать.

Для многожильного провода принцип тот же, только нужно измерить радиус всего одной жилы, а полученное значение умножить на количество жил в пучке.

Если нет желания заниматься точными науками, то покупайте провод большего диаметра, чем указано в схеме, тогда не ошибетесь.

Видео

Данный видеоролик, надеемся, поможет вам лучше разобраться в рассматриваемом вопросе.
