Как подключить дверной звонок: схема подключения и инструкция

Если вы хотите установить дверной звонок своими руками, необходимо знать, как правильно подключить его к электросети. В данной статье вы найдете схему подключения дверного звонка и несколько полезных советов по его установке. Будьте осторожны и следуйте инструкциям, чтобы все работало исправно и безопасно!

В настоящее время существует множество различных моделей дверных звонков, с разнообразным принципом работы и потребительскими характеристиками. При этом используются совершенно различные схемы подключения и соответственная проводка под них.

Чаще всего звонок выбирается под уже существующие условия установки (под определенную схему подключения), созданные в квартире. В случае же ремонта, когда имеется возможность прокладывать новую электропроводку, можно выбирать тип используемого электрозвонка.

По способу управления все дверные звонки можно разделить на два типа:

— Дверной звонок электрический проводной

— Дверной звонок беспроводной (дистанционный)

Питание дверных звонков может быть, как автономным (звонки работают от аккумуляторов или батареек), так и стационарным (дверные элетрозвонки подключаются к квартирной сети 220в).

Выбор в пользу того или иного типа звонка, зависит от существующих условий для его подключения, а именно того, какая выполнена проводка. Ведь обычно, главный блок звонка расположен внутри помещения, а управляющая кнопка снаружи, при этом между ними должна быть обеспечена связь.

Давайте рассмотрим подробнее схему подключения проводного дверного звонка, а также дистанционного (беспроводного).

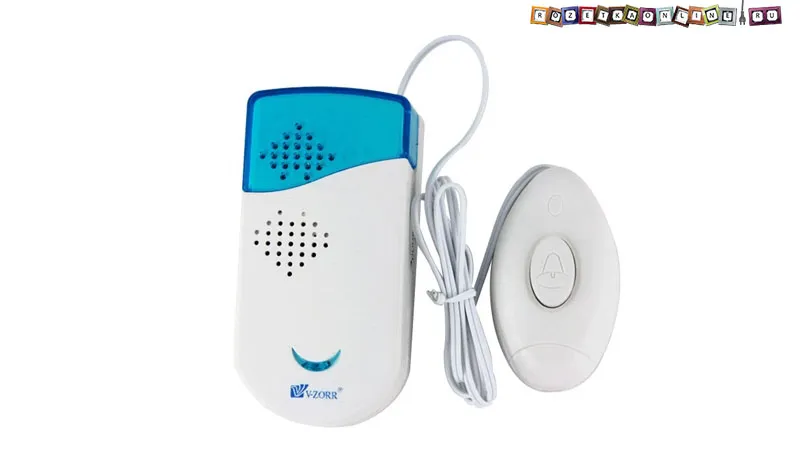

Звонок дверной проводной

Самый распространенный тип звонков, который встречается повсеместно, это проводные электрические дверные звонки. Используются уже очень давно и получили заслуженную популярностью за свою простоту и надежность. Даже сформирован стандарт электропроводки при строительстве, именно для подключения такого типа звонков.

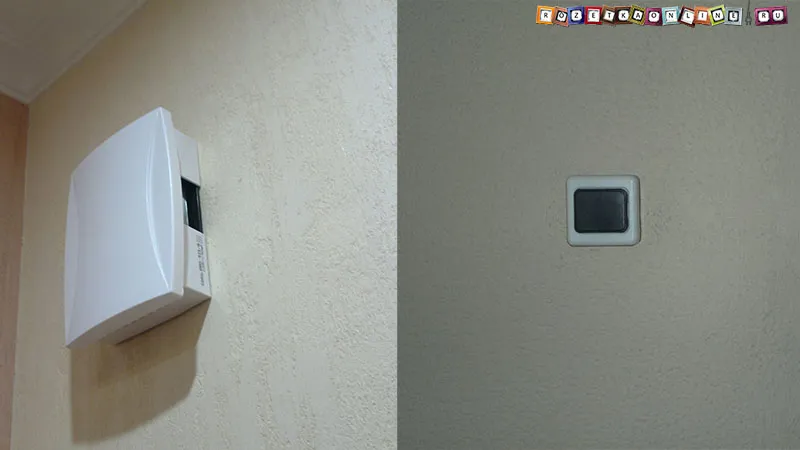

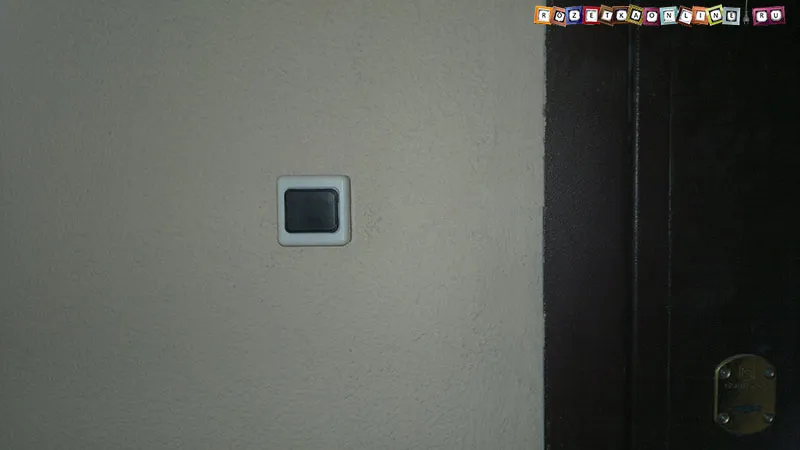

Покупая квартиру в новостройке, вы обязательно обнаружите у входной двери кнопку, а внутри, чаще всего над дверью, электрическую розетку. Эта розетка именно для подключения звонка, другие приборы работать правильно от нее не будут, чтобы узнать почему, необходимо разобраться в принципе работы проводного дверного звонка.

Принцип действия проводного дверного звонка

Принцип работы дверного звонка, думаю, всем известен, а именно при нажатии на кнопку звонка, раздается сигнал. Чтобы реализовать такую логику работы, было применено гениальное и одновременно простое решение, схема подключения скопирована со схемы подключения простого выключателя.

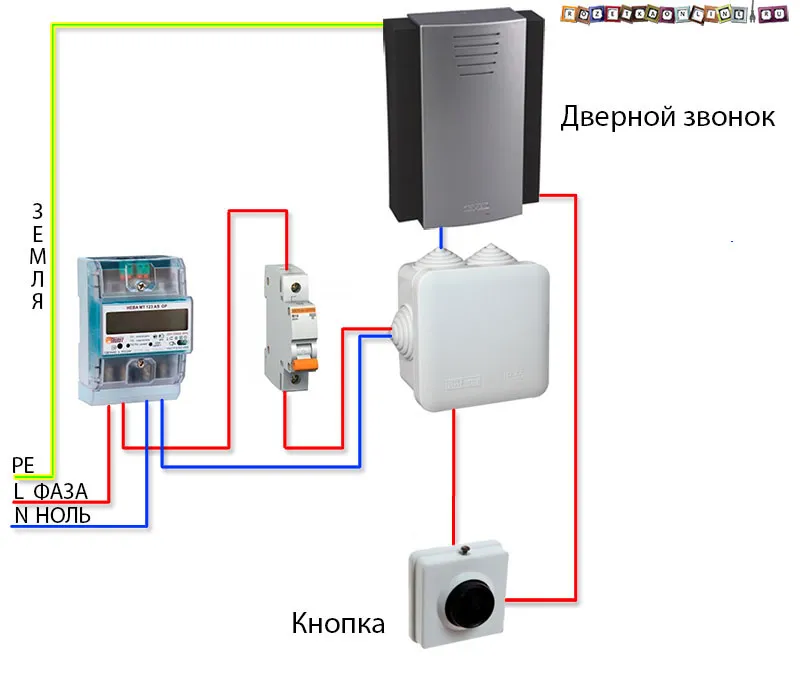

Ниже представлена общая схема домашней электрики при подключении дверного звонка.

Как вы можете видеть, основные отличия заключается в том, что вместо выключателя используется кнопка, а вместо светильника – электрозвонок. Никаких сложностей во время прокладки проводов для дверного звонка у вас возникнуть не должно.

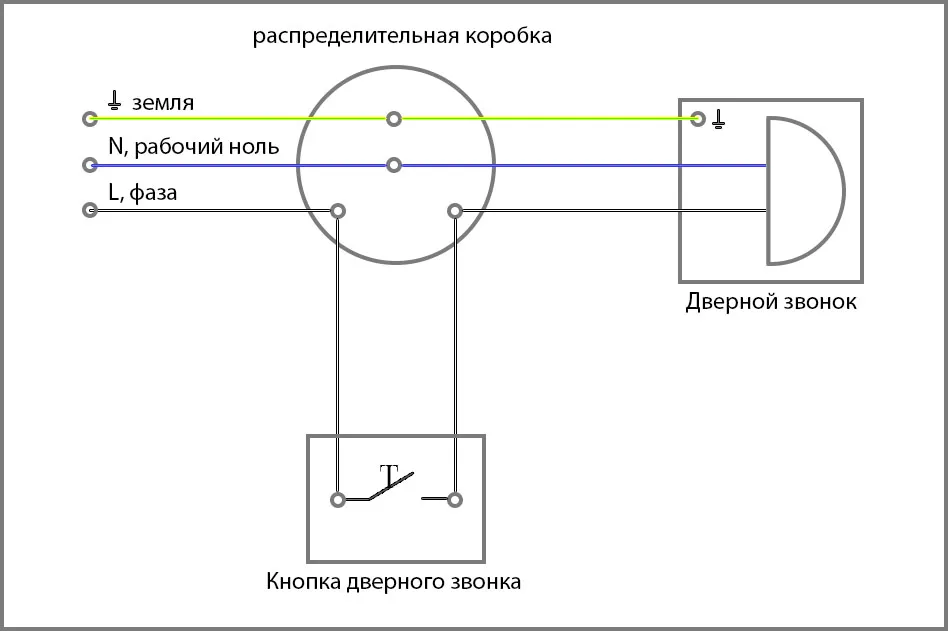

Схема подключения проводного дверного звонка

Вот так выглядит стандартная схема подключения проводного дверного звонка, будь то электромеханический или электронный звонок.

Как вы видите, схема точно повторяет стандартную схему подключения выключателя. А именно к звонку подводится ноль, а фаза идет на клавишу, которая так же связана с дверным звонком. Иными словами, в кнопке происходит разрыв фазы, при этом нажимая клавишу вы замыкаете электрическую цепь и звонок издает сигнал. Если такой проводной звонок подключить в обычную розетку 220в, он будет звонить до тех пор, пока подается электричество.


Проводным, такой тип дверных звонков, называется за способ связи с управляющей кнопкой. Если же клавиша со звонком не связана напрямую проводами, такой тип дверных звонок называется беспроводным или дистанционным.

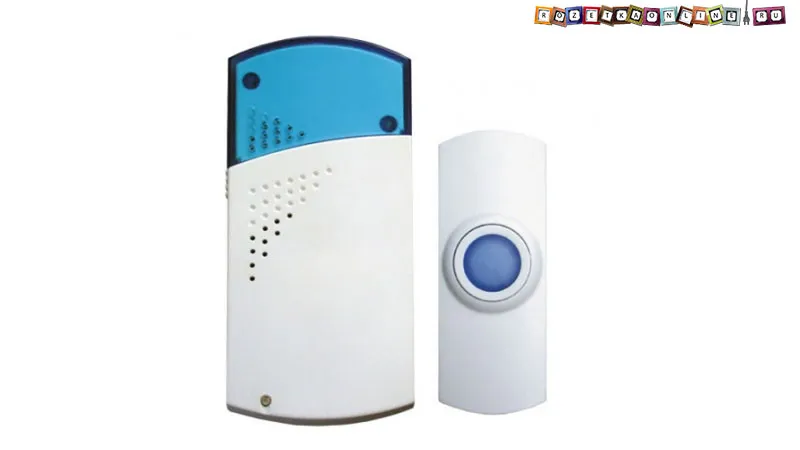

Звонок дверной беспроводной (дистанционный)

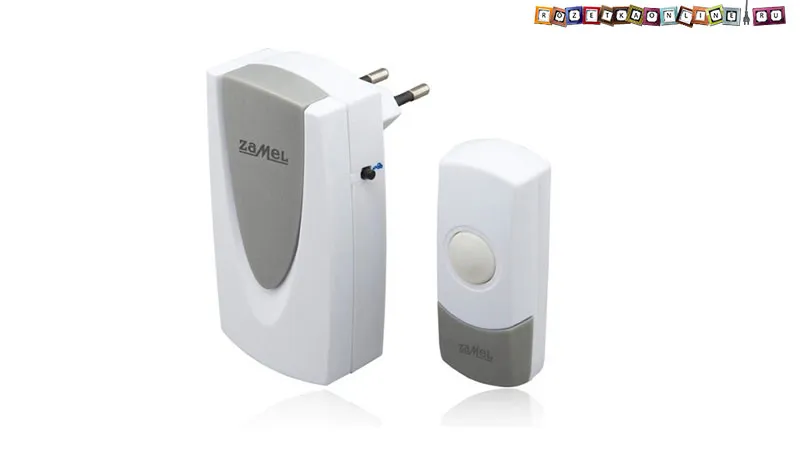

Управляющая кнопка беспроводного дверного звонка связана с главным блоком не проводами , а по радио каналу. Обычно имеет собственное автономное питание (батарейку или аккумулятор). Основная же часть звонка, база которая находится внутри помещения, чаще всего включается в обычную розетку 220в квартирной сети. При этом электрическая вилка нередко является частью корпуса, и установка электрозвонка сводится лишь к включению в розетку.

В условиях, когда не проложено совершенно никаких коммуникаций и не видно способов для подключения, беспроводной дверной звонок единственный возможный вариант. Часто и блок звонка, и кнопка могут быть совершенно автономны (работают от батареек или аккумуляторов). Для самостоятельной установки, такие звонки, не требуют никаких специальных навыков. Достаточно просто закрепить их на стене, при этом можно обойтись лишь двухсторонним скотчем.

Главным минусом беспроводных звонков является необходимость периодической замены элементов питания.
