Для освещения в светильниках и фонариках используются два типа подключения светодиодов: последовательное и параллельное. Каждая из этих схем имеет множество вариаций и комбинированных вариантов, обладающих своими плюсами и минусами.

Чтобы понять какая схема соединений лучше – нужно узнать, что такое вольт-амперная характеристика и какая она у LED.

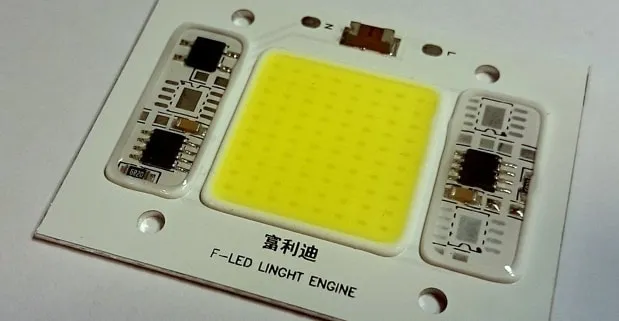

На фото LED матрица для подключения к сети 220В

Основные теоретические вопросы

Вольт-амперная характеристика (сокр. ВАХ) – это график отображающий зависимость величины тока протекающего через любой прибор от напряжения, приложенного к нему. Простая и очень ёмкая характеристика для анализа нелинейных компонентов. С её помощью можно выбрать режимы работы, и определить характеристики источника питания для прибора.

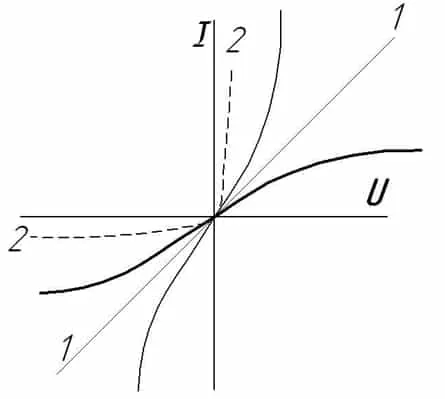

Взгляните на пример линейной и нелинейной ВАХ.

График под номером 1 на рисунке отображает линейную зависимость тока от напряжения, такую имеют все приборы резистивного характера, например:

• Лампа накаливания;
• обогреватель;
• резистор (сопротивление);

График номер 2 – это ВАХ характерная для p-n переходов диодов, транзисторов и диодов.

Подробнее о работе диодов

Какое выбрать подключение светодиодов: последовательно или параллельно? Это сильно зависит от условий работы и источника питания, а также системы стабилизации напряжения и тока. Для правильного выбора нужно рассмотреть оба варианта.

Изначально шла речь о вольт-амперной характеристике не просто так, рассмотрим подробно её форму для Led приборов.

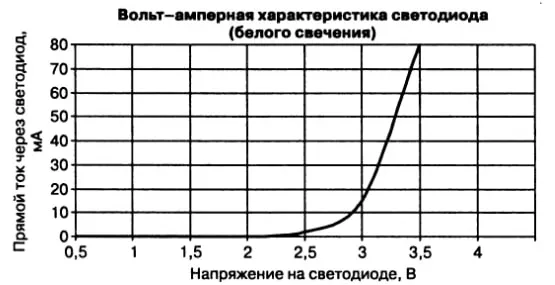

Обратите внимание, что в области напряжений ниже чем 2,5В, ток через светодиод протекает крайне малый или вообще не протекает. Преодолев уровень в 2,5 вольта через диод начинает протекать ток и он зажигается на участке от 2,5 до 3 вольт. После этого уровня ток начинает стремительно нарастать.

Для 5 мм диодов белого свечения рабочий ток – 20мА при 3В, а при 3.5 вольта ток будет равняться 80 мА, что в четверо превышает номинал.

Яркость диода хоть и зависит от протекающего через него тока, но при чрезмерно больших значениях LED светится не намного ярче, чем при номинале. Поэтому не стоит экспериментировать с высоким показателями – ваши диоды просто перегорят.

Значения напряжений могут различаться в зависимости от типов и конструкции LED, на это влияет их количество в одном корпусе, цвет, и даже материал который был выбран в качестве основы чипа.

Как правильно подключать?

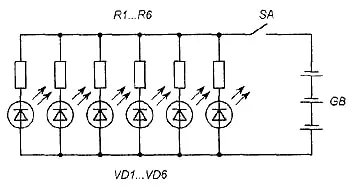

При параллельном соединении светодиодов нужно пользоваться ограничительным резистором для каждого из диодов, как изображено на рисунке ниже. Это даёт возможность установить ток для каждого из элементов электрический схемы.

Схема параллельного соединения светодиодов

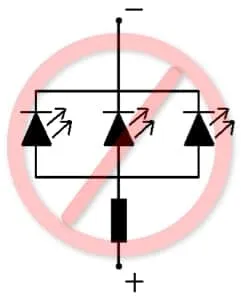

Ниже схема НЕ правильного подключения резистора в цепь.

Так подключать не правильно

При параллельном подключении светодиодов и любых других потребителей, напряжение на их выводах будет равным. С одной стороны это хорошо, но не для диодов. Каждый светодиод, даже набор взятый из одной партии, имеет небольшой технологический разброс параметров. Напряжение, необходимое для достижения номинального тока, может незначительно отличаться в пределах десятых долей вольта.

Выше вы видели вольт-амперную характеристику прибора и легко сделаете вывод, что незначительное превышение номинального напряжения ведет к лавинообразному росту тока и перегреву. Некоторые предлагают исключить и резистор из этой схемы, такое соединение светодиодов самое неудачное!

Общий ток в цепи равен сумме токов в каждой из ветвей параллельной цепи. Если выбирать, как соединять светодиоды для работы в цепи с повышенным напряжением (6 и более вольт), лучше использовать последовательное соединение.

Последовательное подключение диодов

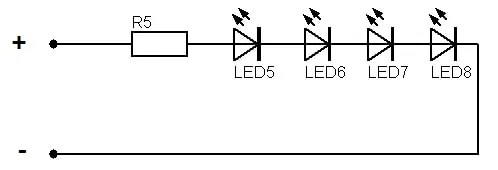

При такой схеме вы можете использовать диоды в цепях с любым напряжением.

Напряжения между элементами распределятся в нужном количестве, а ток вы зададите резистором. Параллельное включение светодиодов не позволяет добиться такого результата. При последовательном подключении общий ток цепи будет равным току через один из элементов.

Онлайн калькулятор для расчета резистора

Варианты соединений

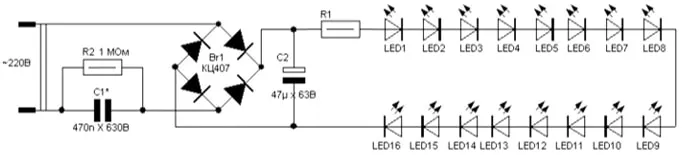

Чтобы выполнить последовательное соединение светодиодов на 220В, воспользуйтесь схемой ниже.

В данном случае в большей степени ограничивает ток конденсатор С1, он играет роль реактивного сопротивления. Подробнее о расчете конденсатора мы писали в статье. Для получения необходимого значения емкости конденсатора воспользуйтесь онлайн калькулятором:

Так вы можете подключить даже один светодиод.

Если вы хотите собрать схему последовательного соединения светодиодов на 100 вольт постоянного напряжения, в цепь нужно включить порядка 30 светодиодов. Тогда необходимое напряжение будет порядка 90 вольт. Расчёт резистора выполнить по формуле в предыдущих разделах статьи.

Конденсатор нужен для сглаживания пульсаций тока, резистор стоящий параллельно – для разряда конденсатора после отключения прибора, в целях безопасности. Если источник питания достаточно стабилизирован их можно исключить.

Альтернативный тип подключения

Последовательно-параллельное соединение светодиодов – встречается в прожекторах и других мощных светильниках, работающих как от постоянного, так и от переменного напряжения.

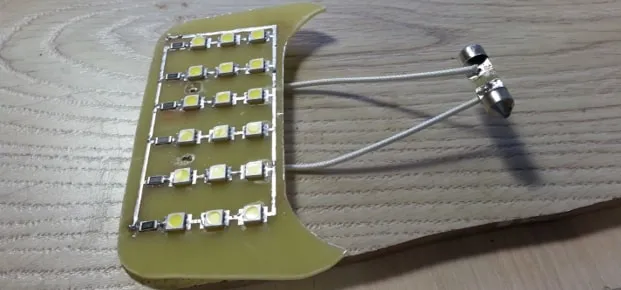

Как видите, матрица поделена на ветки, каждая из которых имеет токоограничивающий резистор. Конкретный экземпляр предназначен для замены штатной лампы плафона в салоне автомобиля. Если один диод выйдет из строя – одна цепь перестанет гореть, а остальные цепочки продолжат свечение.

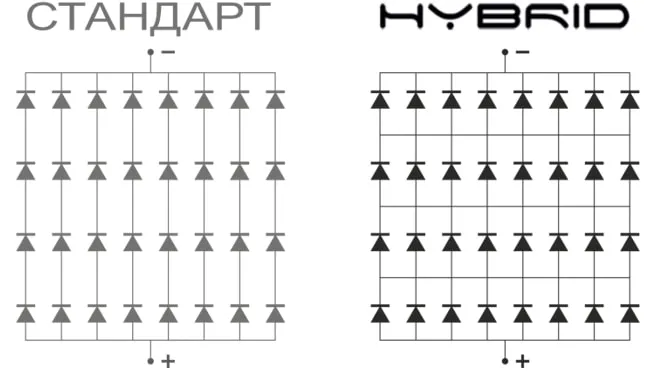

Если вы не можете определиться, как подключить светодиоды последовательно или параллельно, есть альтернативный вариант — гибридное соединение. С первого взгляда непонятно в чем смысл.

Гибридный вариант принял достоинства от последовательного и параллельного соединения светодиодов. Схема будет работать полностью, даже если один из элементов в цепи перегорит, в тоже время остальные элементы не испытают перегрузки. Напряжение на каждом сегменте будет ограничено светодиодом с наименьшим падением.

Чтобы собрать светильник правильно, а LED работали долго и не перегревались, нужно определиться как подключать светодиоды — последовательно или параллельно. Вы ознакомились с сильными и слабыми сторонами каждого из вариантов. Благодаря полученным знаниям можно выполнить ремонт LED лампы или прожектора.
