Как подключить унитаз к канализации: различные схемы монтажа

Процесс подключения унитаза к канализации одинаков для дома, квартиры или бани. Поэтому, если вы изучите, как подключить унитаз в одном месте, вы сможете сделать это в любом другом. В этой статье мы представляем основные схемы и пошаговые инструкции для подключения унитаза, которые рекомендуется изучить до покупки сантехники.

Содержание:

• Инструменты для монтажа
• Варианты соединений унитаза и канализации
  • Виды раструбов унитаза
  • Виды соединительных труб
• Демонтаж чугунных труб
• Базовая инструкция подключения унитаза
  • Особенности гофрированных труб
  • Подключение унитаза к канализации гофрой
    • Шаг первый: примерка
    • Шаг второй: фиксация унитаза
    • Шаг третий: подсоединение канализации
    • Шаг четвертый: тестирование
• Присоединение унитаза пластиковыми коленами
• Прямое подсоединение унитаза к канализации
  • Унитазы с вертикальным патрубком
  • Подключение унитаза с горизонтальным патрубком
  • Монтаж унитаза с косо расположенным патрубком
• Видеоуроки присоединения унитаза к канализации

Инструменты для монтажа

Процесс присоединения унитаза к канализации требует предварительной оценки необходимых материалов. Выбор сантехники и соединительной арматуры зависит от типа подвода канализационного стояка, предполагаемого места установки унитаза и его типа.

Помимо самого оборудования, при его монтаже своими руками могут потребоваться:

1. Канализационная гофра.
2. Пластиковые уголки и переходники.
3. Эксцентриковая манжета.
4. Силикон.
5. Резиновые уплотнители и переходники.
6. Пила для пластиковых труб или обычная ножовка по металлу.
7. Рулетка, карандаш, молоток.
8. Инструменты для демонтажа элементов старой канализации и крепления унитаза к полу.

Для удаления старых чугунных патрубков может понадобиться профессиональный перфоратор и болгарка, но в таких запущенных случаях лучше пригласить для демонтажа специалистов со своим инструментом.

Варианты соединений унитаза и канализации

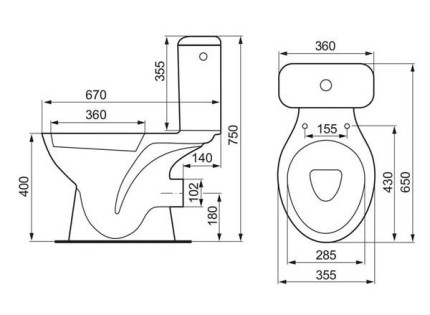

Размер выходного отверстия унитаза стандартизирован, но он может не совпадать с диаметром патрубка канализации. Кроме того, в соединительные трубы могут дополнительно входить канализационные подводы с других частей дома различных размеров. Поэтому важно заранее узнать, какие необходимы будут переходники, манжеты и фитинги.

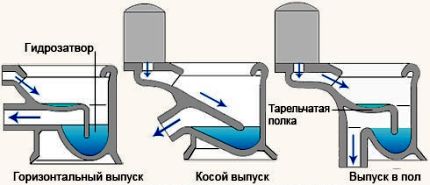

Виды раструбов унитаза

Ассортимент сантехнической продукции в магазинах представлен сотнями различных моделей, но конструкция выходного отверстия у них может быть только трех типов:

1. Вертикальная.
2. Горизонтальная.
3. Косая.

Соответственно типу, отводящая труба присоединяется к чаше унитаза перпендикулярно, параллельно или под углом к полу.

Унитаз с вертикальным спуском лучше всего экономит место в туалете, обеспечивает эстетическую красоту помещения и легок в чистке

Вертикальный тип унитаза распространен в странах ЕС и США, но и у нас в новостройках всё чаще используют такую схему подключения как менее проблемную.

Виды соединительных труб

Если конструкция канализационной системы или место расположения унитаза не предусматривает прямого подключения патрубков, то необходимо предусмотреть покупку таких соединительных деталей, как гофрированные манжеты, эксцентрические соединения, пластиковые уголки и отводы, фановые трубы.

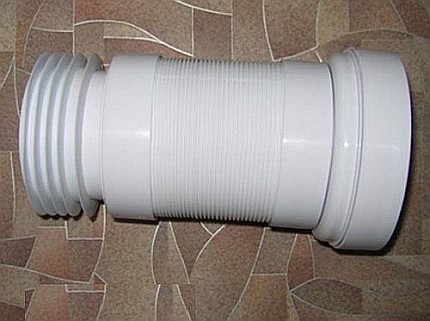

Гофрированные трубы удобно использовать при несоблюдении соосности соединяемых патрубков, потому что гофру можно изогнуть в любом направлении и под любым углом.

Минусом этого типа соединения является большая минимальная длина, поэтому при расстояниях между патрубками в 10-15 см целесообразней применять другие детали

Эксцентрические манжеты имеют вид двух отводов, чьи оси сдвинуты друг относительно друга на некоторое расстояние. Перед походом в магазин необходимо измерить смещение между осями выхода унитаза и канализационного отверстия для выбора подходящей модели эксцентрика.

Недостатком эксцентрической манжеты является её маленькая длина, из-за которой максимальное расстояние между соединяемыми патрубками составляет около 10-12 см

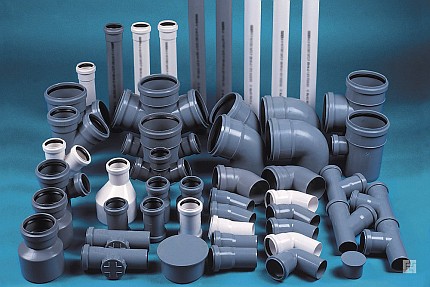

Пластиковые уголки и отводы применяют в местах, где невозможна или нежелательна установка гофры. Их недостатком является жесткость, которая часто приводит к протеканию при наличии незначительных перекосов. В отличие от фановых труб, пластиковые канализационные трубы можно обрезать для подгонки длины.

Пластиковые трубы и уголки, в отличие от гофры, имеют гладкие внутренние стенки, поэтому возможность их засорения значительно ниже

Фановые трубы используют в сантехнике, если имеется риск срыва гидрозатвора. При недостаточной пропускной способности канализационного стояка может происходить затягивание в него воды из сифона. В результате гидрозатвор исчезает и из унитаза появляется неприятный гнилостный запах.

В таких случаях к самому стояку или соединяющей его с унитазом трубе подключают фановую трубу с клапаном, который открывается в момент слива воды и подсасывает воздух из помещения или улицы, предотвращая срыв гидрозатвора.

Существуют канализационные эксцентрики, колена и переходники с встроенным обратным воздушным клапаном, который придает изделию свойства фановой трубы

Для усиления надежности канализационных соединений желательно везде применять слой водостойкого герметика, который предотвратит протекания в случае ослабления резинового уплотнителя.

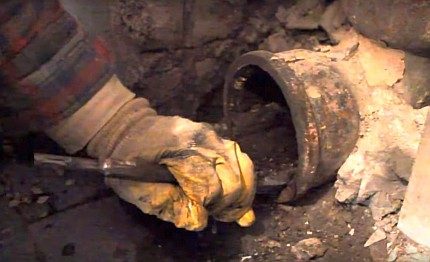

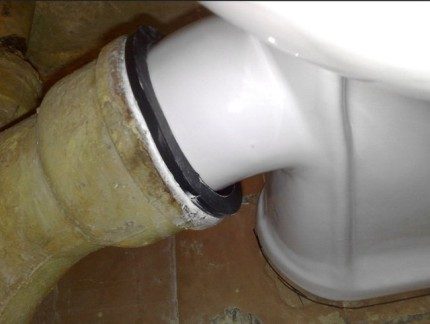

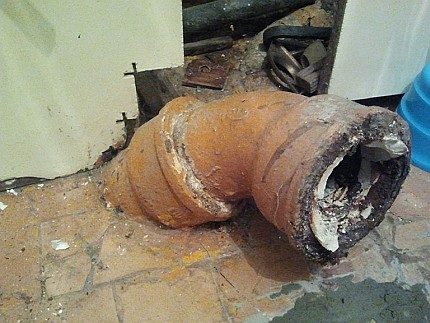

Демонтаж чугунных труб

Для проведения демонтажа чугунных элементов и цемента, оставшихся от старой сантехники, понадобятся молоток, монтировка и плоская отвертка. Выходное отверстие старых унитазов часто зацементировано в чугунное колено, поэтому единственным способом демонтажа является разбивание керамического патрубка молотком.

Во время разбивания зацементированного в чугунное колено унитаза необходимо обязательно одевать специальные очки для защиты от осколков

После удаления унитаза требуется обстучать со всех сторон чугунную трубу и приступить к удалению цемента и отложений с её внутренне поверхности. Для этого используется молоток и отвертка, а крупные куски удаляются монтировкой

Старые чугунные трубы нельзя сильно бить молотком, потому что они могут расколоться, и придется разбивать пол до самого канализационного стояка и вставлять в него новый отвод

Для окончательной очистки трубы от ржавчины и отложений можно смочить их средством для чистки унитаза, а потом соскоблить с помощью металлической щетки. Завершить чистку следует с помощью ветоши. Делать эти манипуляции необходимо в специальных защитных перчатках. Важно, чтобы первые 5 см внутреннего пространства чугунной трубы были гладкими, так как они будут обеспечивать герметичность будущего соединения.

Базовая инструкция подключения унитаза

Основные шаги по подключению унитаза к канализации будут рассмотрены на распространенном варианте с использованием гофрированной трубы. Монтаж гофры является базовым и наиболее распространенным видом соединения унитаза с канализацией.

При решении выбрать гофрированную трубу необходимо осознавать положительные и негативные особенности этой конструкции. Остальные варианты монтажа выполняются по такой же схеме, но с некоторыми отличиями.

Особенности гофрированных труб

К положительным свойствам гофры относят такие:

1. Низкая стоимость.
2. Способность удлиняться и изгибаться.
3. Отсутствие проблем с соосностью отверстий.
4. Возможность использования в качестве временного соединения.

Среди недостатков гофрированных труб можно выделить следующие:

1. Стенки легко повредить при монтаже.
2. Требуется периодическая чистка при слабом уклоне.
3. Провисание при длительной эксплуатации.
4. Трудность очистки внешней поверхности от пыли.

Окончательное решение о монтаже гофры принимается после учета всех вышеописанных особенностей.

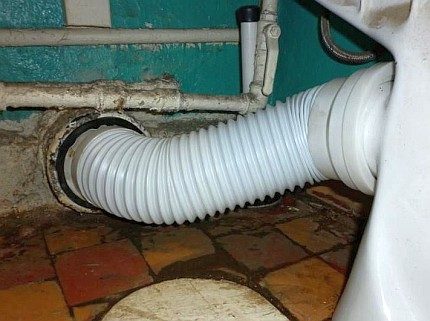

Подключение унитаза к канализации гофрой

Устанавливаются гофрированные соединения на унитазы с косым и горизонтальным спуском. Перед покупкой изделия необходимо замерить примерное расстояние между унитазом и канализационным отверстием. Длина гофры должна быть минимум на 1/3 длиннее этого значения.

Шаг первый: примерка

Вначале процедуры подключения унитаза к канализации необходимо примерить совместимость конструкции. Для этого требуется взять резиновый уплотнитель и вставить в канализационное отверстие, предварительно смазав стык толстым слоем силикона. Затем утопить резиновый наконечник гофры в канализационный слив.

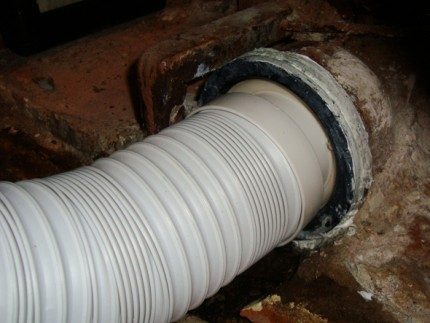

Всовывать наконечник гофры в уплотнитель необходимо до уровня, пока последнее резиновое кольцо не окажется на уровне чугунной трубы

После вставки гофрированной трубы, на последующих этапах монтажа, нежелательно прокручивать её до полного высыхания силикона.

Следующим шагом требуется взять унитаз и установить на его планируемое постоянное место. Сесть на него, проверив устойчивость и отсутствие качания. Если унитаз неустойчив, то потребуется выравнивание пола или установка компенсаторных подставок, чтобы устранить неровность плитки.

Если унитаз устойчиво стоит, то необходимо подсоединить к его патрубку гофрированную трубу, не смазывая её силиконом. После этого требуется вылить в унитаз три ведра воды и, подождав минуту, проверить оба отверстия гофры на наличие протеканий.

Горизонтальные патрубки унитаза могут давать несколько капель течи на стыке с гофрой. Протечка впоследствии устраняется с помощью герметика

При наличии протеканий необходимо снять гофру, проверить правильность расположения резиновых уплотнителей и ещё раз соединить детали вдоль их осей.

Если протекания отсутствуют, то необходимо отметить маркером места крепления унитаза к полу.

Перед определением места для унитаза рекомендуется дать посидеть на нем всем проживающим жильцам для определения оптимального расположения оборудования

После замеров необходимо отсоединить гофру от унитаза и закрепить её так, чтобы не было перекоса на стыке с канализационным отверстием. Унитаз убрать в сторону.

Шаг второй: фиксация унитаза

В намеченных местах дрелью просверливаем в полу отверстия, вставляем в них дюбеля и ставим унитаз на постоянное место.

Отверстия в плитке рекомендуется делать с помощью специального сверла копьеобразной формы, которое снижает вероятность скола и ускоряет процесс сверления

После установки унитаза фиксируем его винтами к полу. Затем необходимо сесть на унитаз и попереносить центр тяжести в разные стороны в течение минуты. После этого ещё раз затянуть фиксирующие винты и одеть на них декоративные колпачки.

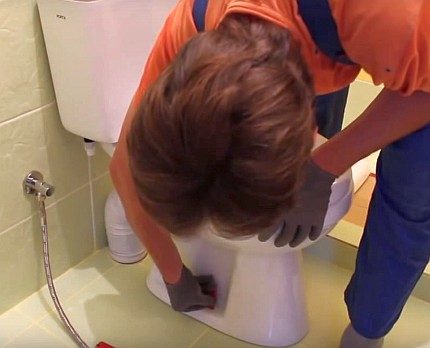

Перед установкой большинство монтажников советует обработать стык унитаза с плиткой водостойким силиконом. Но они не учитывают сложности последующей уборки в помещении. Через несколько месяцев мытья пола силиконовый герметик отслоится от стыка и образуется щель.

Поэтому перед установкой унитаза на место необходимо его перевернуть и смазать силиконом периметр, который будет соприкасаться с плиткой. После этого следует поставить унитаз и прикрутить его, а щель между ним и полом замазать герметиком на водостойкой цементной основе, которая не будет разрушаться при влажной уборке санузла.

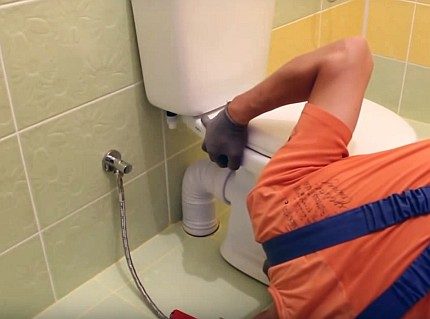

Шаг третий: подсоединение канализации

После установки унитаза необходимо смазать внутреннюю поверхность резинки гофры силиконом и натянуть её на патрубок унитаза.

Растягивать гофру необходимо равномерно на протяжении всей длины, чтобы уклон был максимальным и нигде не было провисания

После монтажа гофры необходимо подождать 2 часа, пока не затвердеет силикон и только тогда переходить к следующему шагу.

Шаг четвертый: тестирование

После высыхания герметика можно опробовать унитаз, сев на него и произведя 2-3 полных слива. Если через 5 минут ничего не протекло, то можно прикручивать бачок со стульчаком и пользоваться сантехникой.

В случае небольшого каплевидного протекания следует полностью удалить воду из унитаза и снять с него гофру. После этого повторно смазать резинку гофрированной трубы силиконом и натянуть её на патрубок унитаза. Также можно дополнительно смазать стык герметиком снаружи.

На этом присоединение унитаза к канализации с помощью гофрированной трубы можно считать завершенным.

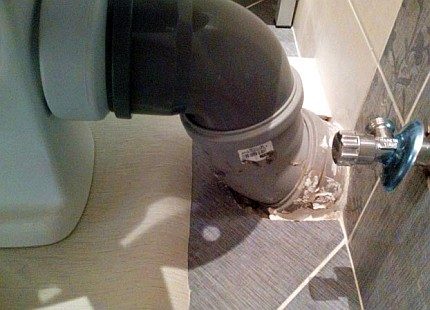

Присоединение унитаза пластиковыми коленами

В отличие от гофрированной трубы, пластиковые колена не имеют гибкости. Но если канализационная разводка изначально планировалась под конкретную модель унитаза, то жесткие отводы является более предпочтительными из-за своей долговечности и беспроблемности.

При соединении унитаза с канализацией пластиковыми коленами, именно они диктуют место расположения сантехники, потому что малейшее смещение грозит протеканием

Основные шаги присоединения унитаза к канализации пластиковыми коленами схожи с таковыми при монтаже с использованием гофры, но имеют ряд особенностей:

1. Все соединительные патрубки смазываются силиконом перед всовыванием в отверстия.
2. Излишне длинные трубы можно обрезать ножовкой по металлу.
3. Необходимо исключить любые перекосы.
4. Требуется избегать горизонтально расположенных изгибов под углом 90 градусов из-за возможности их засорения.

Недостатком бюджетных пластиковых отводов является их серый цвет, который совсем не гармонирует с белоснежным унитазом. Белые модели имеют гораздо большую стоимость, но их внешний вид того стоит.

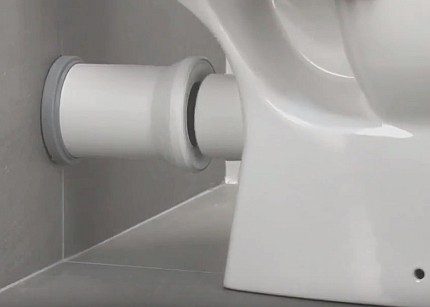

Прямое подсоединение унитаза к канализации

Если патрубки унитаза идеально подходят к канализационной трубе, или она монтировалась с нуля специально под имеющуюся сантехнику, то не существует лучшего варианта, как всунуть выходной патрубок прямо в стояк канализации.

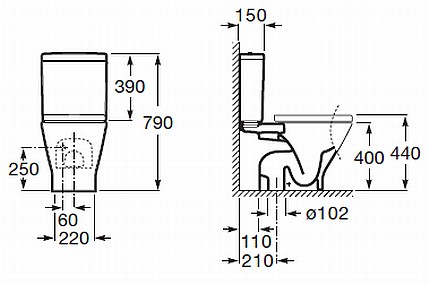

Унитазы с вертикальным патрубком

Унитазы с вертикальным патрубком можно устанавливать в собственном доме или новостройках, в которых канализационная разводка проходит под полом, а не в застенных нишах. Такая конструкция исключает засор и снижает до минимума вероятность протекания воды при сливе.

Преимуществом вертикального слива является экономия места, потому что из-за отсутствия соединительных элементов унитаз можно приставить близко к стенке

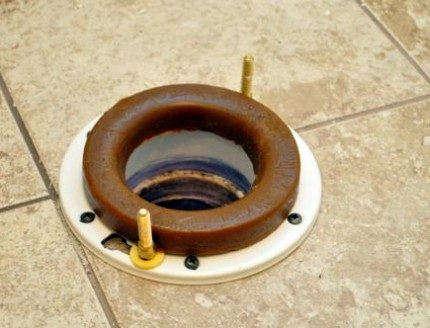

Монтаж унитаза с вертикальным выходом начинается с крепления специального фланца на канализационную трубу. Для этого он сначала примеряется к полу, отмечаются и просверливаются отверстия под дюбеля. После этого фланец монтируется на место и прикручивается.

При креплении фланца следует помнить, что ось фиксирующих болтов должна быть строго перпендикулярна оси расположения чаши унитаза

Уплотнительное кольцо можно смазать силиконом, чтобы предотвратить попадание неприятного запаха из канализации в санузел. Затем сверху на фланец ставится унитаз и фиксируется с помощью гаек, на которые сверху одеваются декоративные колпачки. Монтаж окончен.

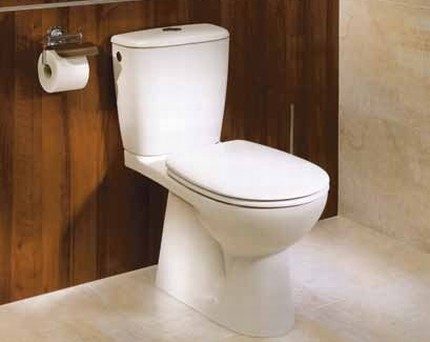

Подключение унитаза с горизонтальным патрубком

Монтаж унитаза с горизонтальным патрубком аналогичен таковому с использованием гофры, причем его можно установить практически впритык к стене.

Отличие заключается в том, что изначально монтируется жесткая система, которая будет связывать унитаз с канализационным стояком. Элементы конструкции не должны сдвигаться при всовывании в неё патрубка унитаза.

При всовывании патрубка вход канализационного отверстия желательно придерживать рукой для предупреждения смещения элементов канализации. Поэтому производить эту процедуру желательно вдвоем

Перед установкой необходимо примерить унитаз и наметить места сверления отверстий под крепления. После этого убрать сантехнику, просверлить отверстия, всунуть дюбеля и поставить унитаз снова на место, сунув патрубок в смазанное силиконом отверстие канализации. Перед прикручиванием сантехники следует произвести пробный слив и проверить наличие протеканий.

Если в последний момент принято решение немного сместить унитаз в сторону, то можно использовать дополнительный переходник-эксцентрик, но он своей длиной передвинет место расположения унитаз вперед. Из-за этого может потребоваться пересверливание отверстий под крепления.

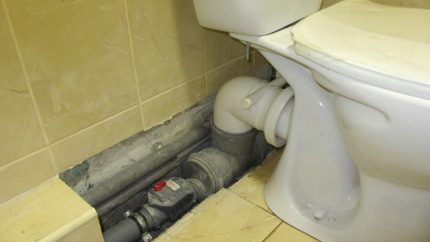

В отечественных квартирах унитазы с горизонтальным выходом чаще всего присоединяют к канализации с помощью гофрированного переходника, без использования жестких конструкций.

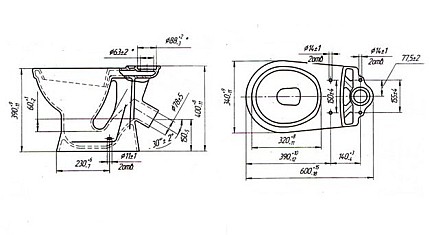

Монтаж унитаза с косо расположенным патрубком

Прямое подключение унитаза с прямым патрубком мало чем отличается такового с горизонтальным патрубком и гофрой. Основные шаги более подробно описаны в соответствующих главах выше.

Подключение унитаза с косым выходом к пластиковой канализации лучше производить вдвоем: один человек держит разводку, а второй – всовывает патрубок поднятого унитаза в отверстие

Скошенный выход унитаза обеспечивает меньшую вероятность протекания стыка при спуске воды, поэтому более предпочтителен, чем горизонтальный. Но его сложно подсоединить к канализации с помощью гофры из-за маленького расстояния между полом и выходным отверстием патрубка.

Перед монтажом канализации необходимо примерить унитаз, отметить места под дюбели для прикручивания прибора, проверить отсутствие перекоса осей соединяемых отверстий. После установки в пол дюбелей патрубок унитаза одевается на предварительно смазанный силиконом канализационный патрубок и фиксируется винтами к полу.

В случае небольшого протекания можно смазать наружный стык силиконом и оставить высыхать на несколько часов. После этого можно пользоваться унитазом.

Видеоуроки присоединения унитаза к канализации

Для лучшего восприятия вышеописанных инструкций рекомендуется ознакомиться с их краткими видеообзорами.

Подключение унитаза с вертикальным сливом:

Подключение унитаза с горизонтально расположенным сливом:

Монтаж унитаза с косо расположенным сливом с помощью гофры:

Подключить самостоятельно унитаз к канализационной системе несложно. Для этого желательно заранее купить модель оборудования, которая максимально эстетично впишется в интерьер санузла. Имея минимум инструментов, герметик и правильно подобранные соединительные детали, выполнить монтаж унитаза с помощью вышеизложенных инструкций можно за несколько минут.
