В загородных домах отопление усложняется из-за недоступности газовых магистралей и нестабильности электричества. Однако, если знать, как собрать печь, эту проблему можно решить. Печь состоит из топки и дымохода, который имеет множество веток. Дымовые газы, формируемые в результате горения, передают тепло окружающей области через стены дымохода.

Какие бывают печи

Перед тем, как правильно сложить печь в доме, необходимо определиться с ее функциями.

Содержание:

• Какие бывают печи
• Как выбрать место
• Необходимые материалы
• Инструменты и оборудование
• Строительство фундамента печи
• Кладка кирпича — пошаговая инструкция
• Как правильно сложить топливник самому
• Сооружение основания топки
• Топка
• Верхушка топки
• Верхушка и боковые стенки
• Варочная поверхность своими руками
• Козырек
• Каналы для дыма
• Верхняя часть печи
• Внешнее оформление

Различают три вида подобных сооружений для частного дома:

2. Для варки. Этот прибор предназначен исключительно для приготовления еды. Его отличает наличие короткого прямого дымохода, сразу выходящего на крышу. Поверх топки монтируется плита из чугуна для готовки пищи. В промежутке между топкой и дымоходной трубой найдется место и для духового шкафа (он обеспечивает режим готовки, как в русской печке). Подобным образом обычно оснащаются летние кухни и частные дома, имеющие централизованное и газовое отопления.
3. Отопительно-варочная. С помощью такой печи можно одновременно и готовить пищу, и отапливать жилище. Ее конструкция состоит из варочной поверхности, духового шкафа и массивной дымоходной трубы с развитой системой теплообмена. Отопительно-варочная разновидность имеет наибольшее распространение. С ее помощью оснащаются как частные жилые коттеджи, так и небольшие дачные домики.

Как выбрать место

Чтобы печь была эффективной, удобной и безопасной, ее необходимо максимально правильно расположить внутри жилища. Чертежи как сложить печь своими руками, находятся в свободном доступе на многочисленных ресурсах.

Существует определенные правила, регламентирующие размещение печей:

• Оптимальным местом для установки отопительной печи является центральная часть дома или самого большого помещения. Это позволит сделать теплообмен максимально эффективным, т.к. нагретый воздух будет равномерно растекаться по всему дому. За счет массивности корпуса осуществляется естественное зонирование помещения на отдельные локальные участки. Строительство отопительной печи возле одной из наружных стен заметно снизит эффективность обогрева: часть тепла будет вхолостую выходить на улицу.
• Варочную печь обычно сооружают на улице под навесом, или в кухонном помещении, впритык к наружной стене. Благодаря такому расположению даже в летнее время в помещении не будет очень жарко, ведь тепло частично будет выходить на улицу. По этой же причине дымоход желательно обустроить в угловой части кухни, между двумя наружными стенами.
• Отопительно-варочная печь имеет специфическое расположение. Та ее часть, где находится варочная поверхность и духовой шкаф, монтируется в кухонном помещении. Дымоход делают слегка смещенным внутрь межкомнатных перегородок между кухней и другими помещениями. Подобная инструкция, как правильно сложить печь своими руками, обеспечивает одновременную готовку пищи и обогрев дома.

При расположении печи вплотную к стене или межкомнатной перегородке ее корпус необходимо дополнительно заизолировать термостойким негорючим материалом. Это можно сделать с помощью листового асбеста или жестких плит минеральной ваты.

Необходимые материалы

Перед тем, как самому сложить печь для дома, необходимо приготовить необходимые для этого материалы и инструменты.

Материалы потребуются следующие:

• Строительные кирпичи. Они нужны в двух разновидностях – обожженные полнотелые и шамотные огнеупорные. Сырьем для первой разновидности, предназначенной для сооружения наружной части корпуса и дымохода, служит красная глина. Внутри топка и дымоходный канал футеруется шамотным кирпичом: он имеет более светлый оттенок и выдерживает нагревание до 1200 градусов.
• Бетонный раствор для фундамента. Приготовляется самостоятельно из цемента (марки М400 или М500), просеянного песка (карьерного или речного), гранитного щебня (размер фракций 25-35 мм) и холодной чистой воды. Подушка под фундамент засыпается гранитным бутовым камнем размером 150-250 мм.
• Глиняно-песчаный раствор для кладки. Он состоит из красной глины без примесей, просеянного песка (речного или карьерного) и чистой воды. Глину можно накопать в ближайшем овраге или купить в строительном магазине в виде порошка.
• Металлические печные элементы. Речь идет о чугунной колосниковой решетке, металлических дверцах для чистки, чугунных дверцах поддувала, чугунных дверцах топки, шиберной заслонке для дымохода, стальной армирующей сетке для фундамента, чугунной варочной поверхности с круглыми конфорками.
• Минеральная вата в плитах толщиной 20-50 мм.
• Листы асбеста (8-10 мм).
• Асбестовый шнур (3-10 мм).
• Арматурные прутки из стали (8-12 мм).
• Рубероид (его можно заменить строительной пленкой из полиэтилена).

Использование для сооружения печей белых силикатных или обожженных пустотелых кирпичей запрещено. Это также относится к декоративным облицовочным элементам, так как правильно сложить печь из кирпича этого типа не получится.

Инструменты и оборудование

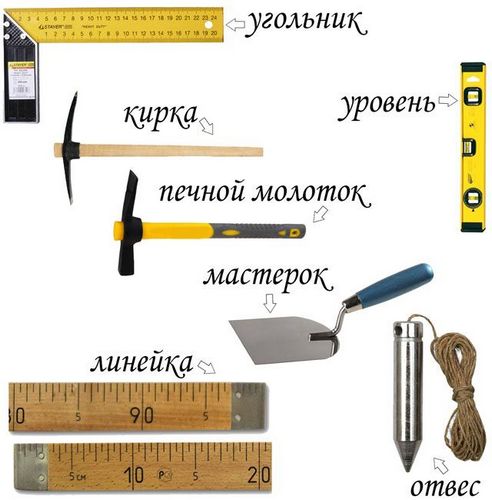

Перечень необходимых инструментов:

• Пара ведер из ластика или металла объемом 8-10 л.
• Болгарка с алмазным отрезным диском.
• Строительная кельма или мастерок.
• Уровень.
• Киянка из пластика или резины.
• Рулетка.
• Кирка, печной молоток.

• Расшивочные приспособления для оформления швов кладки.
• Правило длиной от 1 метра.
• Угольник из металла или дерева.
• Строительный отвес.
• Широкая посудина из пластика или металла объемом от 40 л.
• Дрель или перфоратор достаточной мощности.
• Миксерная насадка для приготовления раствора.
• Совковая лопата;
• Крупное металлическое сито для просеивания песка.

Строительство фундамента печи

Перед тем, как самому сложить печь на даче, потребуется предварительная закладка основания. Его отдельно обустраивают на земле, не связывая с основным фундаментом дома.

Основание печи кладем своими руками пошагово в следующей последовательности операций:

1. Приготовление бетонного раствора марки М200. В посудине для раствора смешивается 3,5 ведра песка и одно ведро цемента. Разбавив сухую смесь водой, проводят тщательное замешивание, до образования слегка текучей однородной массы. В полученную жижу засыпается щебень в количестве 5-6 ведер, после чего доводят ее до состояния однородного густого раствора. Чтобы бетон был более пластичным, в него разрешается добавить немного жидкого мыла или жидкости для мытья посуды.
2. Копка котлована. Для фундамента нужно выкопать котлован глубиной 45-60 см. Его размеры по каждой стороне должны быть больше габаритов печи. Дно траншеи трамбуют, а боковые стены укрепляют дощатой или фанерной опалубкой.  Далее насыпается песчаная подушка высотой 10-15 см, а на нее – бутовый камень слоем 15-25 см. Иногда стенки укрепляются не опалубкой, а кусками рубероида.
3. Заливка раствора. На дне траншеи обустраивается армирующая обвязка, для чего используют армирующую обвязку из сваренных арматурных прутков или стальных труб. Заливка бетона производится несколькими порциями. Для достижения хорошей плотности раствор протыкают до дна деревянной рейкой или куском арматуры: это дает возможность скопившемуся внутри воздуху выходит наружу. Верхняя часть основания укрепляется армирующей сеткой из стали. Поверх нее оформляется финишная прослойка бетона толщиной 2-4 см.
4. Выравнивание и застывание фундамента. Для выравнивания залитого бетонного раствора используется правило. Необходимо добиться строгой горизонтальности верхней поверхности основания: она должна уступать уровню чистового пола 8-12 см. После этого фундамент накрывают пленкой из полиэтилена, оставляя в таком положении примерно на 7 дней, пока раствор полностью не застынет.

В домах с уже уложенным напольным покрытием проводится его временный демонтаж перед тем, как собрать печь своими руками. Еще один вариант – вырезать проем под размер сооружаемой конструкции, сделав запас по 20 см с каждой из сторон.

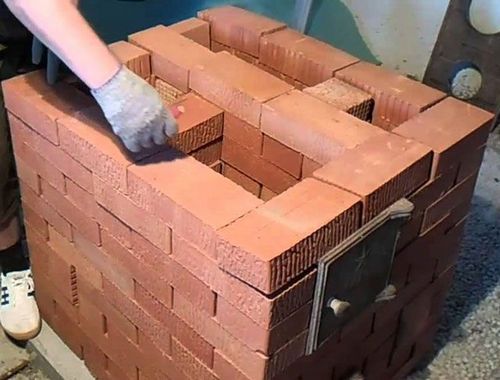

Кладка кирпича — пошаговая инструкция

Процедура, как сложить простую печь с плитой любой разновидности, состоит из двух этапов:

1. Сухая кладка. На этой стадии кирпичи раскладываются без использования раствора. Такой подход позволяет лучше понять, как переложить печь, понять конструкцию ее дымовых каналов, обнаружить возможные проблемные места. Осуществляя сухую кладку, между кирпичами оставляют зазоры одинакового размера: внутри них будет находиться кладочная смесь. Для этих целей можно применить фанерные или деревянные прокладки толщиной 5 мм. Укладка насухо проводится до места, где начинается дымоход. Далее каждый из рядов нужно пронумеровать и демонтировать.

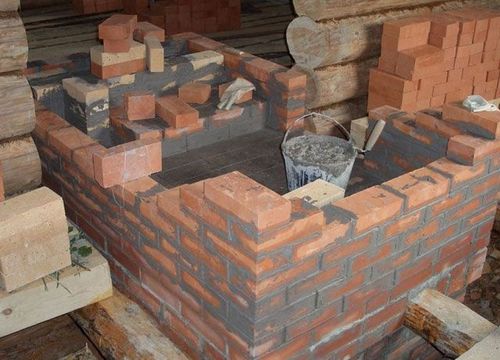

2. Основная кладка. Если первый этап не вызвал каких-либо затруднений, переходят к основной процедуре, как сложить небольшую печь своими руками. Для ее осуществления потребуется глиняный раствор. Ориентиром здесь выступает порядовая схема и пронумерованные кирпичные ряды.

Предлагается следующая пошаговая инструкция печи своими руками:

1. Приготовление кладочной смеси. Сухой глиняный порошок необходимо замочить на сутки в воде. После этого размокший материал смешивается с небольшими порциями песка: разминать раствор удобнее вручную, до полного исчезновения комков и уплотнений. Объем добавляемого песка напрямую зависит от жирности глины, и может достигать 100% от общей массы смеси. Признаком хорошего качества глиняного раствора является его сползание с лопаты, без прилипания к ее поверхности. Сухие глиняные порошки заводского приготовления в предварительном замачивании не нуждаются.

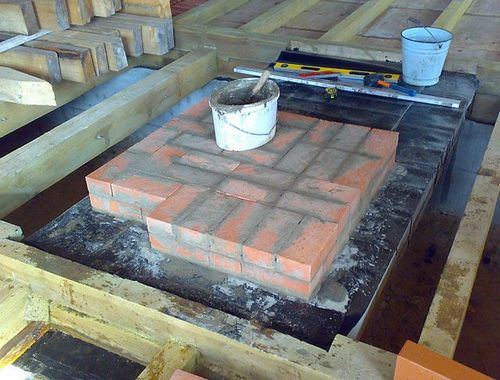

2. Кладка нижних рядов. От того, как положить кирпичную печь, зависит ее эффективность. Верхнюю поверхность основания нужно оформить гидроизоляцией. Для этих целей подойдет битумная мастика или пара слоев рубероида. Поверх рубероида наносится разметка контура основания будущего сооружения. Первые два кирпичных ряда укладываются поверх рубероида всплошную. Второй ряд монтируется таким образом, чтобы его стыки не совпадали со стыками первого.
3. Обустройство поддувала и прочистных каналов. При помощи третьего и четвертого кирпичных рядов выкладывается ниша под поддувало и прочистные полости дымохода.

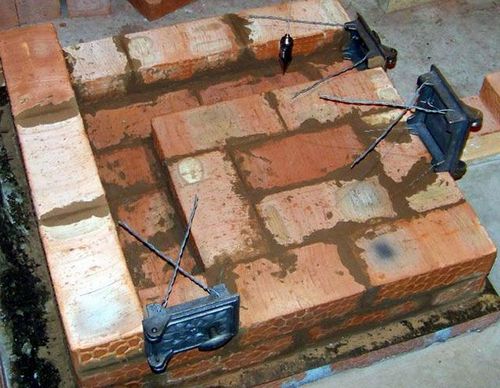

4. Монтаж дверок. Для закрепления чугунных дверок в кирпичной кладке их необходимо оснастить отверстиями в угловой области рамок. В проделанные отверстия вставляется мягкая проволока из стали такого размера, чтобы с каждого края выглядывал кусок длиной 30-40 см. Для уплотнения на каждой рамке необходимо зафиксировать асбестовый шнур. Установив дверцы в нужном положении, куски проволоки закладываются в раствор шва верхнего и нижнего кирпичного ряда.

Как правильно сложить топливник самому

Наружную часть корпуса печи разрешается сооружать из обычного красного кирпича. Топливник и дымовой канал выполняются исключительно шамотным материалом.

Сооружение основания топки

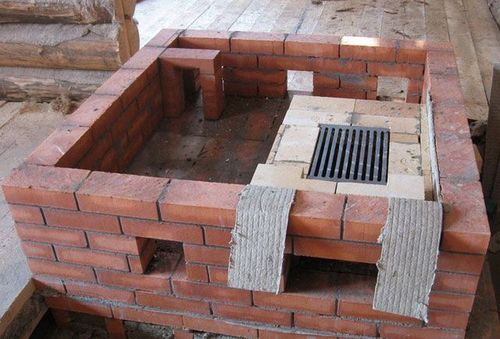

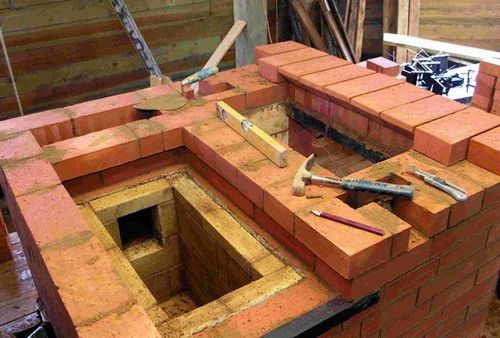

Перед тем, как сделать топку для печи, необходимо соорудить под него основание: для этого используется четвертый кирпичный ряд. Нижние шамотные элементы оснащаются выборкой на четверть кирпича, для укладки колосниковой решетки. Ее функция заключается в разделении топки и поддувала. Пятые ряд служит подставкой для боковых стенок топки и разделителей вертикальных воздуховодов.

Топка

Кладка шестого, седьмого и восьмого ряда производится аналогичным образом. Топочная дверца встраивается в боковую стенку поверх поддувала, начиная с шестого ряда. Ее крепят и устанавливают таким же образом, как и основную. Во избежание появления обратной тяги, спровоцированной турбулентными завихрениями дымовых газов, верхушки кирпичного ряда в перемычке между топкой и дымовым колодцем делают немного закругленными.

Верхушка топки

После того, как топка в печи сложена, поверх топочной дверцы выкладывается еще один кирпичный ряд. Внутри топки по периметру выбирается четверть глубиной 12-15 мм под укладку асбестового шнура. Для его пропитки используется жидкий раствор глины. Поверх шнура монтируют чугунную варочную поверхность: нужно добиться того, чтобы ее верхняя поверхность получилась заподлицо с верхним кирпичным рядом.

Верхушка и боковые стенки

Температура печных газов вверху дымоходных каналов гораздо меньше, чем внутри топки: это позволяет дальнейшее сооружение проводить обычным красным кирпичом.

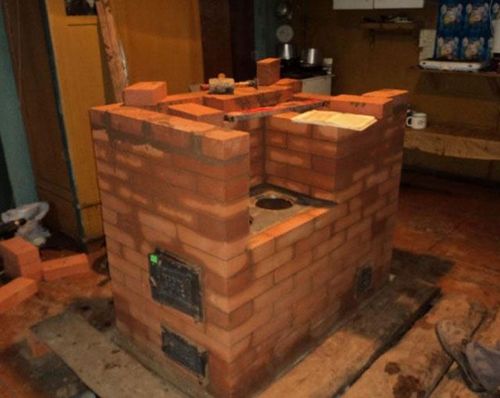

Варочная поверхность своими руками

Поверх варочной поверхности выкладывается продолжение вертикальных дымовых полостей. То же самое касается боковых стенок печи, целью которых является не только внешнее декорирование, но и улучшение прочностных характеристик конструкции. Эту часть поднимают в высоту не более, чем на 6-7 рядов.

Козырек

Варочная часть оформляется защитным козырьком, сохраняющим окружающее пространство дома от разбрызгивания жира и клубов пара. Его размещают на высоте 40-45 см над поверхностью плиты. Усиление нависающих рядов проводится стальным уголком 32х32 мм, установленным в нижней части.

Каналы для дыма

Верхушка дымоотводов над козырьком выкладывается на высоте 9 кирпичных рядов. При этом верхняя часть перегородки (3 ряда), от первого до второго канала, до конца не докладывается. Внутри этой нише впоследствии будут циркулировать дымовые газы. Третий канал для дыма между последним и предпоследним кирпичным рядом оформляется шиберной заслонкой.

Верхняя часть печи

Самый верхний ряд поверх первого и второго дымовых каналов должен быть сплошным. Полость третьего канала оставляется открытой, так как с ним будет коммутироваться выходящая на крышу дымоотводная труба. Дымоход сверху оснащается оголовком, для чего понадобятся 1-2 ряда кирпичей.

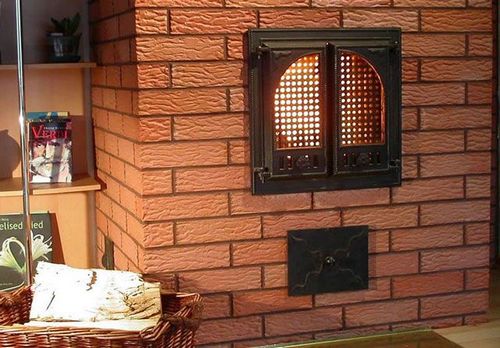

Внешнее оформление

После того, как простая печь своими руками сложена, проводится ее внешнее оформление. Если кладка выполнена аккуратно, дополнительная финишная отделка обычно не проводится. Для этого важно качественно и красиво расшить кирпичные швы, для чего применяются специальные инструменты. В некоторых случаях может использоваться штукатурка печных стен, если того требует интерьер помещения. Для этих целей используется тот же материал, что и для кладки кирпичей (предпочтение рекомендуется отдавать глиняным смесям промышленного приготовления).
