Как работает диммер: устройство и принцип работы

1. Виды и устройство диммера
2. Принцип работы диммера
3. Как выбрать диммер

Виды и устройство диммера

Существует несколько типов регуляторов света, которые отличаются способом регулирования яркости ламп. Среди них можно выделить поворотные, поворотно-прижимные, клавишные, дистанционные и сенсорные диммеры. Поворотные диммеры оборудованы ручкой, установленной на оси потенциометра. При вращении этой ручки меняется уровень управляющего сигнала на входе регулирующего элемента.

Поворотно прижимное устройство диммера может включать и отключать освещение при нажатии на ручку. Этот светорегулятор запоминает уровень яркости при отключении освещения. Сенсорное устройство диммера отличается легким управлением при прикосновении к панели.

Клавишный диммер при длительном нажатии на клавишу меняет яркость ламп. Дистанционные диммеры работают с пульта на ИК излучении или управлении на радиочастотах. Существуют регуляторы яркости с звуковым управлением — хлопком.

Светорегуляторы могут отличаться по способу установки – это накладные, встраиваемые и установка диммера на din-рейку. Нагрузкой регулятора яркости могут быть лампы накаливания, галогенные лампы, люминесцентные и светодиодные лампы. Мощность лампы для регулятора света может достигать 1000 Вт.

Принцип работы диммера

Электронные диммеры представляет собой электронную схему собранную на тиристорах, симисторах или полевых транзисторах. Диммеры работают по принципу электронного ключа, который включается и отключается при переходе через ноль синусоиды напряжения и изменении ее полярности.

Переключается ключевой элемент при частоте сети 50 герц 100 раз в секунду. Регулируя яркость, задают задержку управляющего сигнала на входе ключа. При задержке равной нулю, ключ будет выдавать полное напряжение сети, а при уменьшении яркости (с некоторой задержкой включения ключа) на выходе будет не полная синусоида, а с усеченным передним или задним фронтом.

Меняется соотношение напряжения включения и выключения по типу упрощенной широтно-импульсной модуляции, что приводит к изменению яркости лампы. Идеальной нагрузкой регулятора яркости на ключах, считается активная нагрузка — это лампы накаливания. Синусоида имеет большие искажения, что не позволяет работать диммеру с индуктивной или емкостной нагрузкой (светодиодные и люминесцентные лампы).

Как выбрать диммер

Однако на рынке можно найти светасберегающие лампы которые могут хорошо работать с диммерами, это должно отражаться в инструкциях. Если люминесценция лампа собрана на электронном пускорегулирующем устройстве, то скорее всего она будет работать с диммером.

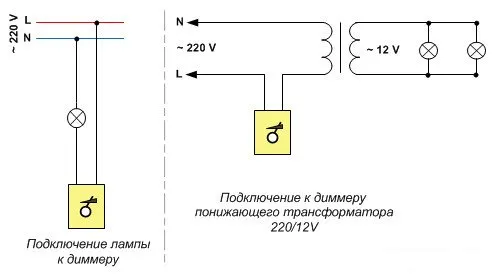

Схема подключения диммера для лампы накаливания и галогенной лампы

В случае галогенных ламп учитывается тип трансформатора. Для электронного трансформатора светорегулятор выбирают с обозначением — С, а для обычного трансформатора диммер должен быть с маркировкой — RL. В последнее время появились универсальные регуляторы света для любых типов ламп.

Для светодиодных лент также существуют регуляторы яркости и программируемые контроллеры с разными спецэффектами. Перед тем как выбрать диммер, обратите внимание на мощности его нагрузки, она должна превышать на 15 — 20% вашу нагрузку.

Помогла вам статья?

Почему может не работать диммер?

Диммер — это устройство, которое используется для изменения яркости света. Если диммер не работает, то причиной может быть несколько факторов:

1. Неправильное подключение проводов. Для работы диммера необходимо правильно подключить его к сети электропитания и к источнику света. Неправильное подключение проводов может привести к неполадкам в работе диммера.

2. Неправильный выбор диммера. Некоторые типы диммеров несовместимы с определенными типами ламп и светильников. Например, некоторые диммеры не могут работать с энергосберегающими лампами или светодиодными светильниками.

3. Сломаны или изношены компоненты диммера. Если диммер не работает, то может быть поврежден какой-то из его компонентов, такие как реле, транзистор, конденсатор или дроссель.

4. Неисправность в проводке. Неполадки в проводке, например, перегоревший предохранитель или неисправный выключатель, могут привести к неправильной работе диммера.

5. Проблемы с электропитанием. Нерегулярное или нестабильное электропитание может привести к сбоям в работе диммера.

6. Неисправность лампы. Если лампа, подключенная к диммеру, не работает, то и диммер может не работать.

Для решения проблемы неисправности диммера рекомендуется обратиться к электрику, который сможет произвести диагностику и устранить причину неисправности.
