Как рассчитать размеры фундамента — расчет фундамента под дом

Расчет размеров фундамента под дом – это утонченная задача, требующая внимательности, поскольку ее качество влияет на уровень надземной части дома. Обычно есть стандартная система, разработанная архитекторами, которая достаточно проста, но для домов со сложным дизайном ее не следует использовать, так как может возникнуть отличие. Если вы хотите узнать, как сделать все верно, продолжайте читать…

Самая основная задача каждого застройщика – это построить фундамент долговечный и надежный, а чтобы он соответствовал требованиям, подбирают соответствующую геометрию. Чтобы проще было производить расчет, посмотрите на готовые фундаменты, которые идеально подходят под ваш архитекторский план. Стоит обратить внимание на форму, качество и дефекты. Они укажут вам на то, какие были допущены ошибки в момент возведения.

Содержание:

• Параметры
• Как определить размеры фундамента под дом эконом-класса?
• Видео

Параметры

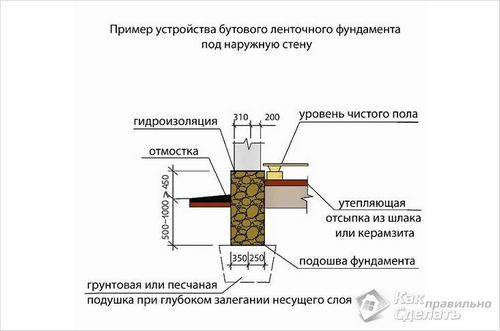

Расчет ленточного фундамента

После визуального ознакомления можно смело приступать к полноценному расчету, который включает в себя значения несущей способности и деформацию грунта на участке, где будет возводиться фундамент. Для этого понадобится знание математики и физики.

Расчет несущей способности не сложен, труден на деформацию – его следует производить с профессионалами.

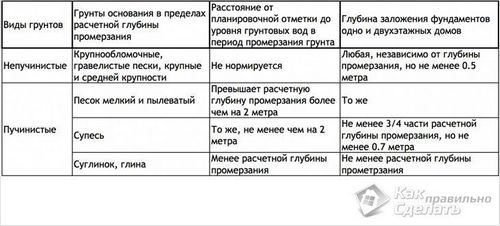

Расчет глубины заложения

Возьмем, к примеру, ленточный фундамент. Потребуются следующие данные:

1. Качество грунта.
2. Уровень протекания грунтовых вод.
3. Отметка промерзания грунта.
4. Внешняя нагрузка на кровлю.
5. Архитекторский проект дома.

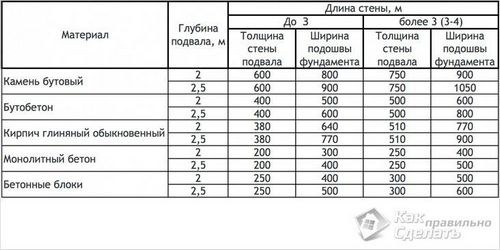

Рекомендуемые пропорции

Имея объективные данные, можно приступать к поэтапному расчету фундамента. Первый этап — это определение веса внешней конструкции дома, которая находится над землей, включая дополнительную нагрузку от мебели, декоративной отделки и т.п., которая будет производить удельное давление на подошвенный грунт. Второй этап — геометрия. Третий этап – корректировка.

Как определить размеры фундамента под дом эконом-класса?

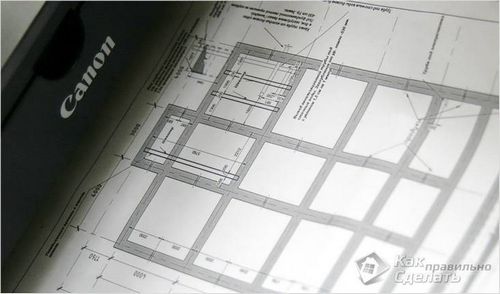

Проект фундамента

Для данного типа дома необходимо произвести определение:

• удельного веса внешней конструкции, находящийся над подошвой фундамента, при этом следует учитывать вес самого грунта;
• цоколя, включая декоративную отделку, полы и плиты перекрытия;
• стеновых панелей, не учитывая дверные и оконные проемы;
• перегородок с наружной и внешней отделкой. Аналогичный расчет производится непосредственно со стенами;
• стропильной системы и потолочного перекрытия, включая отделку и кровельный материал;
• лестничных пролетов;
• изоляционного слоя.

Вам понадобится ватман, на нем необходимо будет выполнить эскиз всех конструктивных элементов дома. Эскиз должен быть максимально похожим на настоящую конструкцию. В завершении набросков производится определение объемов конструкции по формуле – ДхВхШ=V. В случае если необходимо определить объем сложной конструкции, то необходимо фундамент разделить на части и просчитать их объем по предложенной формуле. Результат умножается на вес материала конструкции. В результате чего будет известен вес конструктивного элемента, его также необходимо определить. Чтобы узнать вес материала, нужно полученный вес по предварительным расчетам умножить на коэффициент надежности по нагрузке.

Коэффициент надежности зависит от характера нагрузки.

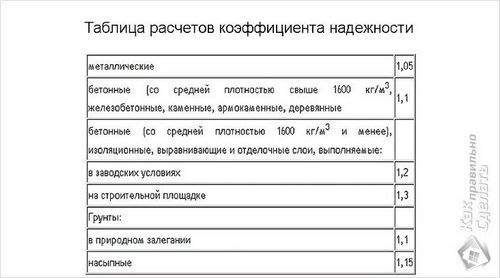

Расчет коэффициента надежности — таблица

В завершении суммирования веса всех элементов конструкции должен получиться вес всего дома, на эскизе его обозначают – «Рк». Размерность веса дома обозначается в тоннах или килограммах.

1. Определение геометрических параметров  производиться с учетом заглубления фундамента, параметров плана дома, материала, классификация грунта, а также планируемой конструкции.
2. По итоговым расчетам составляется схема и эскиз, где ширина конструкции зависит от категории грунта. Стоит отметить что ширина грунта независимо от того, на каком грунте он устраивается, не должна быть менее 350 мм и менее ширины стен дома.
3. Высота дома зависит от величины погружения фундамента в грунт.

Для определения снеговой нагрузки на крышу дома используется стандартная формула – Поправочный коэффициент Х на Рс, в результате чего получается уточненная снеговая нагрузка Рс*.

• ленточный фундамент для дома;
• как сделать фундамент для бани.

Видео

Предлагаем посмотреть видеоролик об ошибках заложения фундамента:
