Как рассчитать толщину пеноплекса для утепления: практические советы

При утеплении дома важно правильно выбрать толщину утеплителя, чтобы достичь максимальной эффективности и экономии. В этом случае необходимо произвести расчет толщины утеплителя пеноплекс, что можно сделать с помощью специальных калькуляторов и таблиц. В данной статье вы найдете информацию о том, как правильно рассчитать толщину утеплителя из пеноплекса и достичь наилучших результатов.

Определение толщины пеноплекса для стен

Эксплуатационные характеристики, которыми обладает утеплитель для стен пеноплекс, выводят его на лидирующие позиции при устройстве теплоизоляции внутри и снаружи зданий.

Технология производства экструдированного пенополистирола делает его практически универсальным плитовым материалом, дающим устойчивый результат при правильном расчете толщины изоляционного слоя и соблюдении правил монтажа.

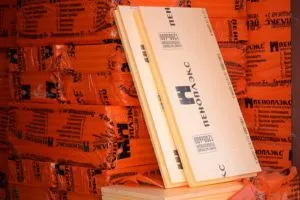

Что такое пеноплекс

Потери тепла через стены здания могут составить от ¼ до 1/3 суммарного показателя. Увеличение теплового сопротивления за счет включения в конструкцию наружных стен специальных покрытий позволяет уменьшить ее толщину, сократить расход других строительных материалов.

Утепление стен необходимо не только для препятствия выходу тепла из дома в холодное время года, но и чрезмерному прогреву помещения летом, поэтому правильный выбор теплоизолятора определяет финансовые затраты не только при строительстве, но и эксплуатации (отопление, кондиционирование).

Отличия от других вариантов

В названии этого утеплителя следует обратить внимание на слово «экструдированный», так как другая технология производства отличает его от обычного полистирола.

Расплавленный полимер под высоким давлением пропускают через мелкие форсунки, получая в результате застывания плотную вспененную плиту толщиной от 20 до 100 мм.

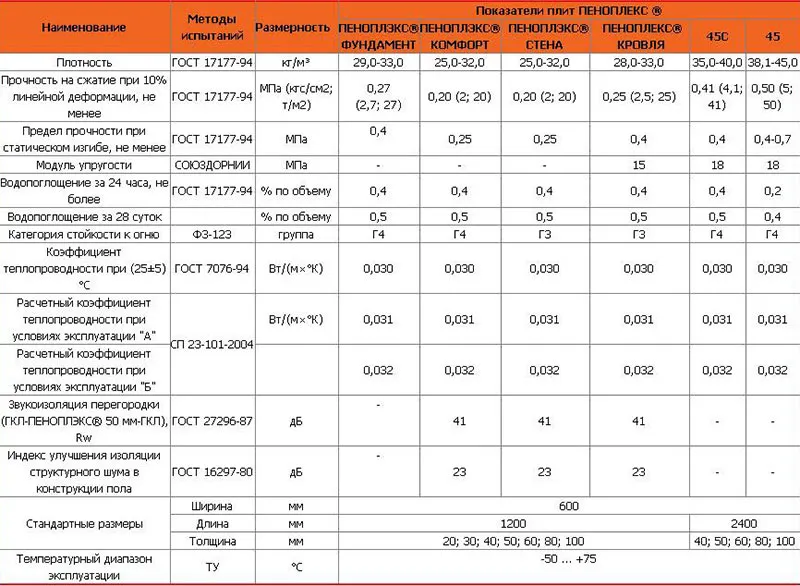

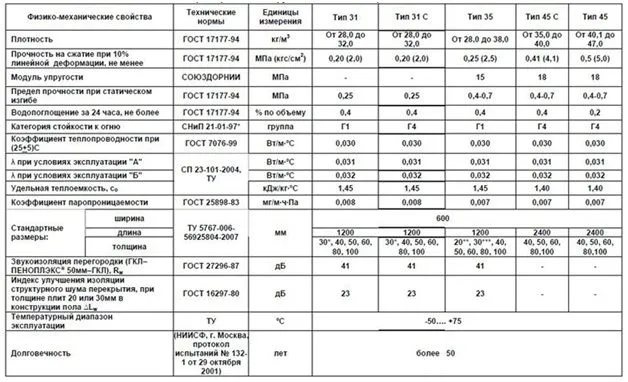

Технические характеристики различных марок пеноплекса представлены в сводной таблице:

Из представленных типов только 45 используется для устройства дорожных покрытий, остальные – для изоляции жилых домов.

Низкий показатель водопоглощения и не подверженность разложению позволяют монтировать полимерные листы на стены для эксплуатации в условиях повышенной влажности при условии заполнения стыков и зазоров гидроизоляционными герметиками.

Значение показателей

Мелкопористая структура пеноплекса (100 – 200 мкм) делает его достаточно легким , но прочным материалом. Его характерными качествами являются:

• устойчивость к механическим нагрузкам (при укладке на ровную поверхность);
• низкая паропроницаемость (толщина 20 мм сравнима с 1 слоем рубероида);
• влагостойкость позволяет применять на внешней стороне стен, в банях, ванных комнатах, цокольных уровнях без обогрева;
• незначительный коэффициент теплопроводности расширяет возможности применения в тонких перегородках, создаваемых своими руками: ограждениях балкона, стенках веранды, пристройки или гаража;
• небольшой вес не приводит к существенному увеличению нагрузки на основание при обшивке уже спроектированных конструкций (утепление отдельных квартир в многоэтажном доме);
• плотность полимера разрешает использование обычного режущего инструмента для подгонки листов по размеру при выполнении работ;
• химическая стойкость к большинству используемых в строительстве составов (исключения: бензин, солярка, ацетон, эмали, масляные краски, формальдегид, растворители на ацетатной основе). Подробнеее о качествах материала смотрите в этом видео:

Звукоизоляционные показатели материала составляют 2/3 от максимально возможного значения (хлопковая вата).

С чем сравнить

Перечисленные характеристики относят пеноплекс к современным достижениям в линейке традиционных утеплителей и полимерных собратьев.

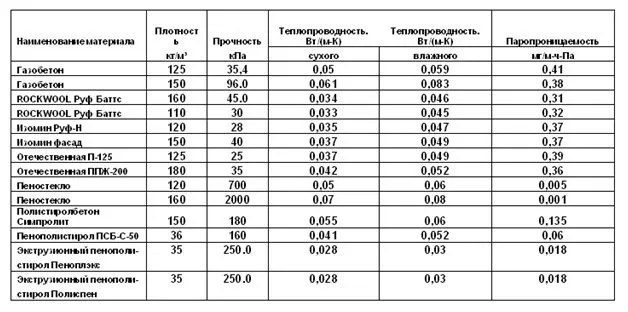

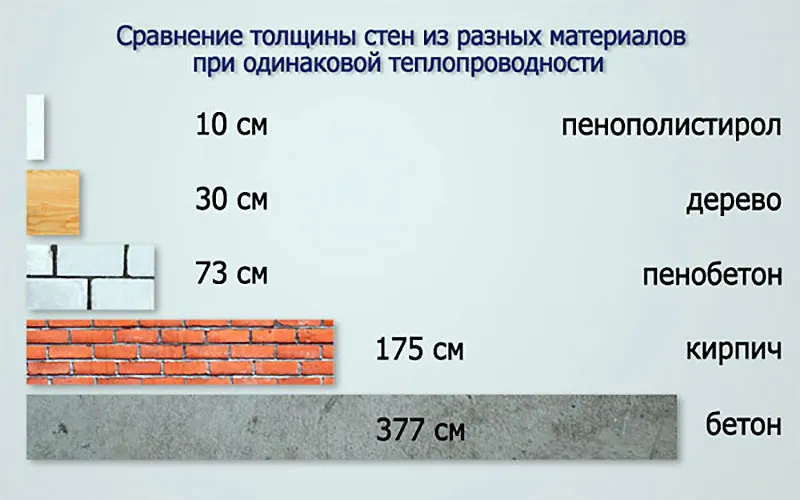

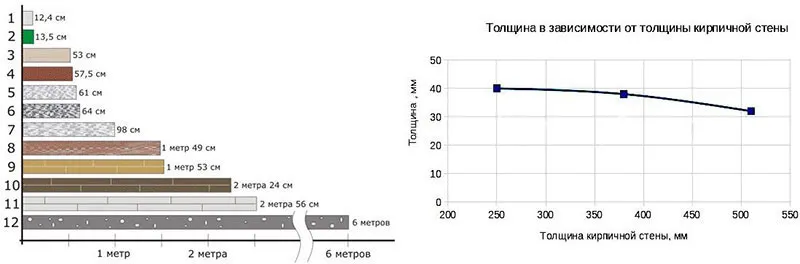

Соотношение технических характеристик можно увидеть в справочных таблицах материалов:

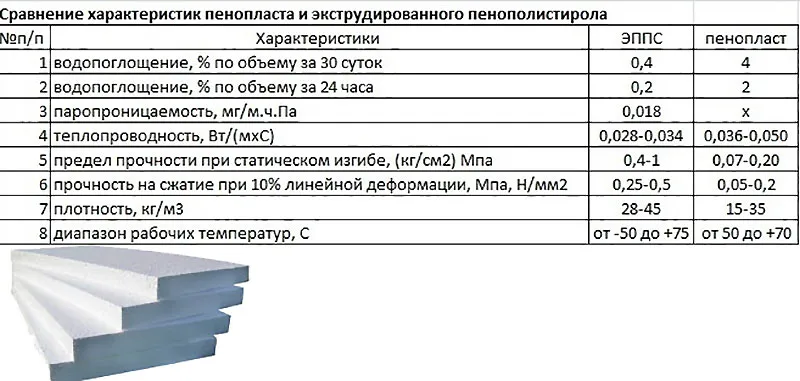

В сравнении с другими полимерными покрытиями у экструдированного пенополистирола улучшены противопожарные свойства. Однако это не отменяет необходимость закрыть листы сплошным слоем негорючей отделки.

Необходимая толщина

В каждой климатической зоне важно правильно выбрать толщину пеноплекса для утепления стен снаружи, так как такое позиционирование позволяет защитить кладку от промерзания, продлить срок службы стеновых конструкций.

На лицевую сторону необходимо будет нанести финишное невентилируемое покрытие, которое защитит полимер от воздействий наружного воздуха.

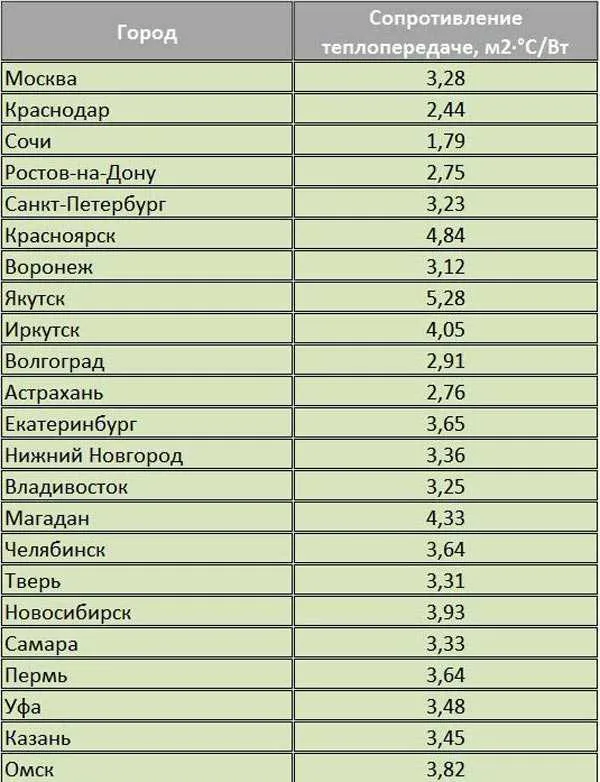

Значение теплового сопротивления стены рекомендуется СНиПами для каждого региона. В сокращенном варианте таблица СНиП 23-02-2003 выглядит так:

Указанное значение сопротивления набирается суммой показателей всех применяемых материалов, включая отделочные покрытия.

Расчет

В качестве примера можно взять московскую стену толщиной в 1,5 кирпича, что составит 0,38 м. Тепловое сопротивление такой кладки равняется 0,76 м²×°С/Вт (коэффициент теплопроводности кирпича 0,5 Вт/м²×°С, 0,38:0,5=0,76). Оставшееся значение сопротивления (3,14-0,76=2,38 м²×°С/Вт) обеспечивается утеплителем и отделочными материалами. Если умножить теплопроводность пеноплекса 0,028 Вт/м²×°С, получим требуемую толщину 6,6 см. С учетом наружной штукатурки и внутренней отделки допустимо выбрать плиты толщиной 5 см.

Практика выполнения работ показала, что при использовании стандартных листов экструдированного пенополистирола утепляющий слой в среднем делают такой толщины:

• на внутреннее утепление помещений достаточно плит с торцом до 4 см;
• для внешнего обустройства в умеренном климате ставят 5 см;

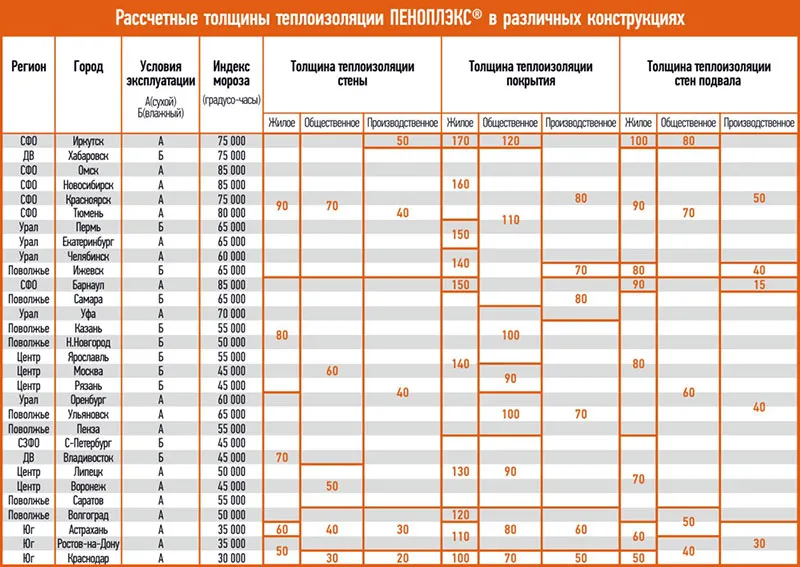

• в холодных зонах 10 см и условиях крайнего севера 15 – 20 см. Подробнее о расчетах толщины утеплителя для стен смотрите в этом видео:

Листы, у которых толщина меньше расчетного значения, не следует накладывать в 2 слоя, лучше выполнить изоляцию с обеих сторон стены.

Перед проведением работ с этим материалом рекомендуем ознакомиться с технологией утепления стен пеноплексом.

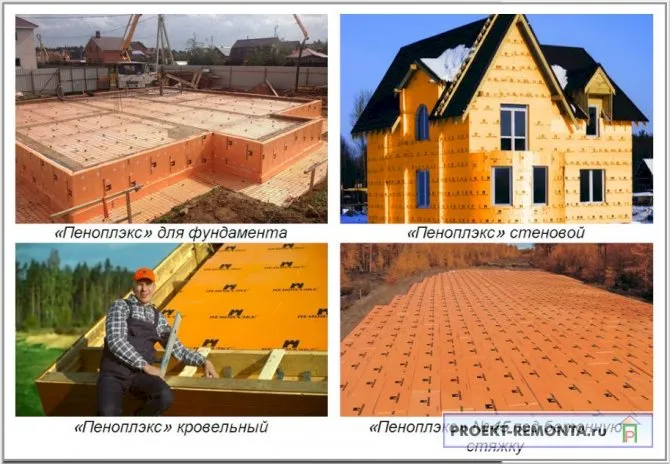

Виды пеноплекса

Пеноплекс производят в виде 5 основных разновидностей, отличающихся по назначению видов работ.

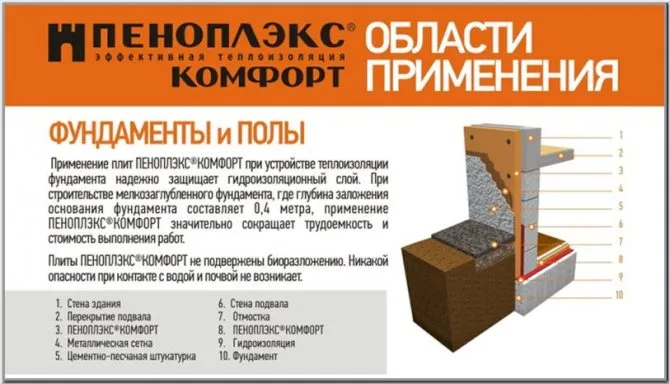

1. Фундаментные. Монтируют на цокольную (подземную) часть строения, применяют в качестве несъемной опалубки. Защищают от промерзания основание здания.
2. Стеновые. Нужны для наружных работ по термо- и звукоизоляции.
3. «Крыша». Устанавливается на чердачные перекрытия и скаты кровли, мансардные помещения. Задерживает тепло и звук дождя.
4. «Комфорт». Предназначен для внутренних работ (стены, полы, потолки, балконы).
5. Дорожный. Наиболее плотный сорт этого материала с маркировкой «пеноплекс-45».

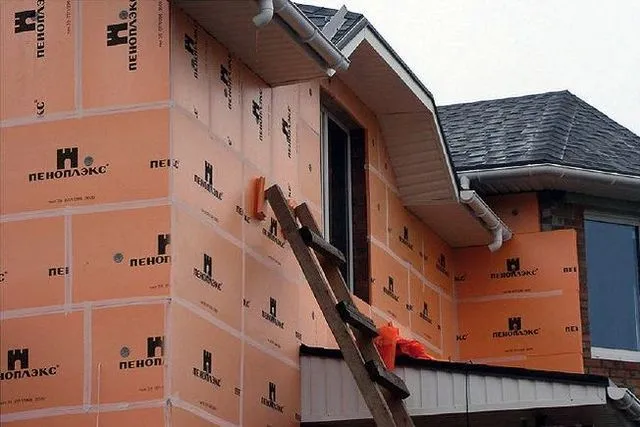

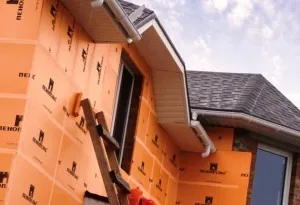

Работы по монтажу на наружную часть стены ничем не отличаются по составу от выполнения внутреннего утепления.

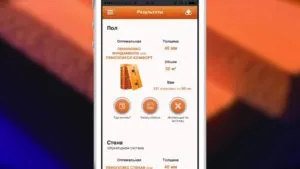

Калькулятор расчета толщины утепления стены пеноплэксом

Пеноплэкс – популярная марка эксрудированного пенополистирола, название которой стало нарицательным. Этот материал характеризуется отличными термоизоляционными и прочностными характеристиками, отменной долговечностью и стойкостью в негативным внешним воздействиям, что делает его универсальным утеплителем для самых разных конструкций здания, от фундамента до кровли.

Калькулятор расчета толщины утепления стены пеноплэксом

Очень часто его используют и для утепления стен. Но вот вопрос – пеноплэкс выпускается в достаточно большом разнообразии толщин, от 20 до 150 мм. Какой же вариант избрать для своего дома? Лучше всего – провести некоторые вычисления, с которыми нам поможет калькулятор расчета толщины утепления стены пеноплэксом

Некоторые пояснения по проведению вычислений будут даны ниже калькулятора.

Калькулятор расчета толщины утепления стены пеноплэксом

Пояснения по проведению расчетов

«Работа» любого утеплительного материала заключается в том, чтобы он, включенный в общую конструкцию стены, за счет своей выраженно малой теплопроводности, компенсировал бы «дефицит» термического сопротивления, необходимый для достижения нормированного значения. Эти значения сопротивления теплопередаче установлены действующими СНиП для различных типов строительных конструкций и для разных регионов России, в зависимости от местных климатических условий.

• Для пользователя будут удобнее определить нужное значение по карте-схеме, расположенной ниже. Обратите внимание, что для каждого региона установлены три значения, которые различаются между собой. В рассматриваемом случае нас, естественно, интересует показатель «ДЛЯ СТЕН» — он указан фиолетовым цветом.

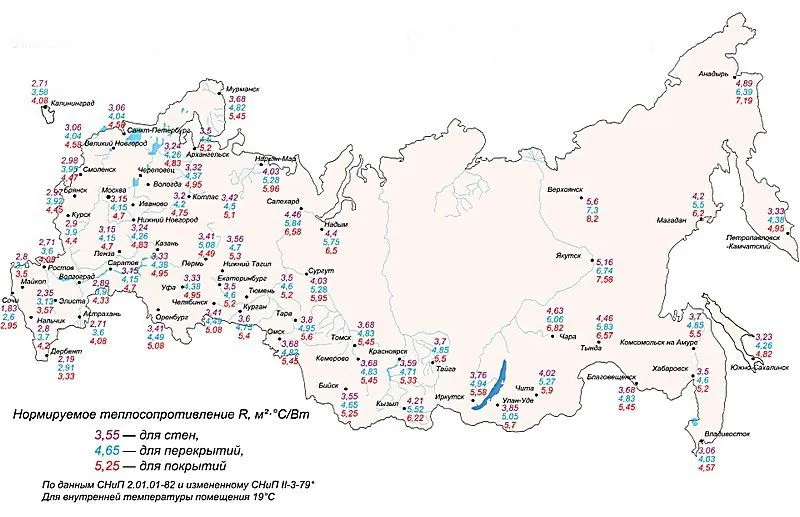

Карта-схема для определения необходимого значения термического сопроитвления

• Коэффициент теплопроводности пеноплэкса уже внесен в программу расчета, и его указывать не потребуется.
• Далее, необходимо внести значение толщины утепляемой стены и указать материал ее изготовления: у каждого из строительных материалов – свои теплотехнические характеристики.
• Следующий пункт – внешняя отделка стены:

— Если применена схема декоративной облицовки по принципу «вентилируемого фасада», то слой отделки никакого влияния на общую утепленности стены не окажет, и в расчет его не принимают.

— При использовании технологии «мокрого фасада», то есть с нанесением армированного штукатурного слоя и, затем, внешней декоративной штукатурки, можно отделку принять в общий расчет, так как ее термическое сопротивление прибавится к общему показателю стены.

— Аналогично можно приять в расчет отделку, выполненную из той или иной листовой (панельной) обшивки, если между ней и пеноплэксом не оставлено вентилируемого просвета.

• Последний блок калькулятора – это аналогичные вопросы, но уже касающиеся внутренней отделки стены. Понятно, что некоторые материалы, например, тонкий слой шпатлевки с последующим окрашиванием или оклеиванием обоями – ничего существенного в «копилку» утепления не принесут. А вот деревянная обшивка (или из древесных композитных материалов), пробковая отделка, оштукатуривание, особенно с использованием «теплых» штукатурок могут серьезно повлиять на требуемую толщину внешнего утепления стены, и имеет смысл принять их в расчет.
• Результат будет выдан в миллиметрах. Его несложно сопоставить со стандартными толщинами пеноплэкса, чтобы выбрать нужную разновидность утеплительных плит.

Если вдруг калькулятор показал отрицательное значение, то это говорит о том, что внешнего утепления пеноплэксом – вовсе не требуется.

Как провести самостоятельное утепление стены пеноплэксом?

Технологию нельзя назвать слишком сложной, но все же она потребует чёткого соблюдения всех рекомендаций, иначе утеплительный слой на стене может просто «отстрелиться», разрушиться. О нюансах технологии подробно рассказывается в статье нашего портала, посвященной именно утеплению станы пеноплэксом .

Как рассчитать толщину плит из пеноплекса

Теплоизоляция стен с помощью экструдированного пенополистирола – занятие несложное и благодарное. Этим изолятором можно утеплять здания из самых разных материалов: кирпича и бетона, газобетона, газосиликата и дерева. Не касаясь особенностей работы при монтаже на те или иные поверхности, решим другой вопрос: какая толщина пеноплекса подходит для утепления стен, пола,крыши? Как провести расчет толщины наружного утепления пеноплексом и внутреннего? Ведь многие даже не задумываются над этим, покупая «на глаз», а после рассуждая – почему холодно, сыро, некомфортно?

Почему нужно рассчитывать толщину пеноплекса

Решив заняться утеплением дома, нужно знать: недостаточная толщина плит из пеноплекса не обеспечит необходимой теплоизоляции, перенесет так называемую «точку росы» внутрь помещения и станет причиной излишней влажности и промерзания стен. Впрочем, кидаться в крайности не стоит и покупать «самый толстый» теплоизолятор тоже не нужно. Если толщина пеноплекса выбрана, наоборот, «с запасом», это также не принесет большой пользы. Хотя бы потому, финансовые затраты не будут оправданы. Именно поэтому к вопросу расчета толщины утеплителя следует подходить рационально и воспользоваться либо услугами специалистов-строителей, либо формулами. В принципе, решить эту задачу самостоятельно вполне по силам любому, кто умеет считать.

Расчет толщины пеноплекса

Расчетная толщина пеноплекса, как и любого другого утеплителя, должна обеспечивать вкупе с другими параметрами, нужное теплосопротивление строения. Для каждого климатического региона это значение свое для разных конструктивных элементов, регламентирует его СНиП 23-02-2003 «Тепловая защита зданий». Так, в Москве тепловое сопротивление стен должно быть равным 3,14 (м2*°С)/Вт.

Требуемое общее сопротивление теплопередаче конструкции (пола, потолка, стен) Rreq равно сумме теплосопротивления его составляющих. Например, для стены: R1 – кирпичная кладка, R2 – утеплитель, R3 – облицовочный слой и т.п. Тогда,

Rreq = R1 + R2 + R3…+ Rn

Зная, из каких именно материалов будет состоять стена, нужно определить теплосопротивление каждого слоя, исходя из уже существующих реалий либо из проекта. Теплосопротивление того или иного слоя считается по формуле, учитывающей толщину в метрах (p) и коэффициент теплопроводности (k), который для каждого материала свой. Поскольку нас интересует расчет толщины утепления пеноплекс, укажем коэффициент именно для него. Для пеноплекса-35 он равен 0,028 Вт/(м2*°С).

Таким образом, получаем формулу, как рассчитать толщину пеноплекса:

p (расчетная толщина, м) = R (сопротивление теплопередаче) * k (0, 028 Вт/(м2*°С)

Пример расчета толщины пеноплекса для утепления стен

Для примера возьмем кирпичную стену в полтора кирпича, которую мы собираемся утеплить пеноплексом снаружи, и рассчитаем необходимую толщину теплоизолятора. Начнем с кирпича, заданная толщина которого (p) равна 38 см, а коэффициент теплопроводности (k) – 0,5 Вт/(м2*°С).

R = p / k = 0,38 / 0,5 = 0,76 (м2*°С)/Вт

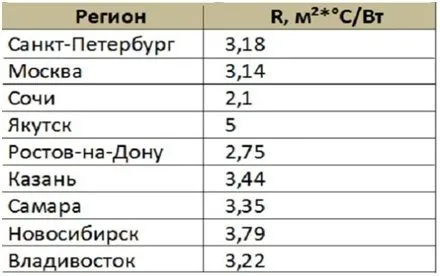

Для Московского региона Rreq = 3,14 (м2*°С)/Вт, значит, R утеплителя должно быть равно:

3,14 — 0,76 = 2,38 (м2*°С)/Вт

Делаем расчет толщины пеноплекса:

p = 2,38 * 0,028 = 0,066 (м)

Подводим итог: для кирпичной «полуторной» стены толщина утеплителя пеноплекс должна составлять примерно 6,5 см. Делая расчеты, не забудьте учесть параметры внутренней отделки. Если дополнить здание внутренним утеплением, то толщины пеноплекса в 5 см будет вполне достаточно.

Что нужно учитывать, рассчитывая толщину утеплителя

Если вы беретесь за проектирование сами, как следует изучите специальную литературу и санитарные нормы и правила, регулирующие эти вопросы. Сведем воедино все те факторы, которые нужно учитывать, осуществляя выбор толщины пеноплекса для утепления дома. Все они важны.

• Необходимое значение теплосопротивления здания и его конструктивных элементов свое для каждого региона. Узнать его можно из СНиП 23-02-2003 «Тепловая защита зданий»
• Сначала нужно вычислить теплосопротивление уже имеющихся конструкций, без этого невозможно рассчитать толщину утепления пеноплексом.
• Толщина плит теплоизолятора пеноплекс может варьироваться в пределах 1 см – выбирайте ближайшее меньшее значение, а необходимое теплосопротивление добирайте за счет внутреннего утепления и отделки.
• Перебор толщины теплоизолятора так же опасен, как и недобор. А вот считать, что во всем виновато производство пеноплекса в нск не стоит, поскольку там используются исключительно новейшие технологии. Другое дело, что дополнительно утеплить строение можно практически всегда, а вот снять монтированный по всем правилам пеноплекс может оказаться невыполнимой задачей.

Толщина пеноплекса для утепления

Пеноплекс – производное вещество от экструзии пенополистирола, более качественная разновидность пенопласта, в состав которого при продавливании через форму добавляются улучшители. Марок пеноплекса достаточно много, и выбор подходящего материала для утепления дома снаружи или внутри зависит не только от свойств конкретного класса пеноплекса – здесь будет играть роль и функциональное назначение помещения, и толщина пеноплекса, и параметры монтажа, и многие другие факторы. Чтобы ориентироваться в свойствах этого утеплителя, следует изучить его характеристики. Производство пеноплекса

1. Особенности теплоизолятора
2. Как сделать расчет толщины теплоизолятора
3. Свойства разных марок пеноплекса

Особенности теплоизолятора

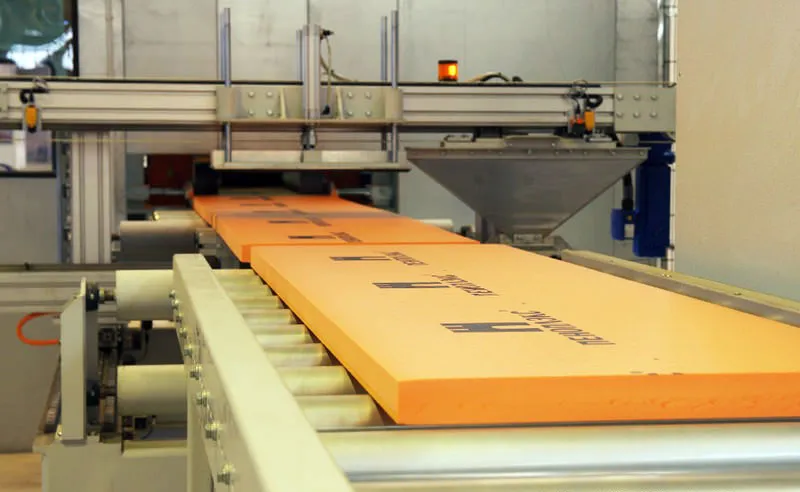

Производство пеноплекса для утепления стен включает в себя следующие технологические операции:

1. Гранулы материала загружают в экструдер, где они нагреваются до в 130-140°С;
2. В порцию добавляются вспениватели – порофоры;
3. Загустевшая масса выдавливается из экструдера на транспортерную ленту, после чего режется на размерные плиты;

Смесь полуфабриката пеноплекса для утепления стен снаружи состоит не только из пенополистирола и порофоров – в нее добавляют антиоксиданты, предназначенные для предотвращения термического окисления при переработке и нарушения целостности утеплителя при эксплуатации, антипиреновые вещества для повышения огнестойкости, а также антистатические, светостабилизирующие и модифицирующие добавки, защищающие теплоизоляционный материал от воздействия внешних факторов.

Основные положительные параметры материала:

1. Низкое поглощение влаги у пенополистирола – главное преимущество;
2. Минимальный коэффициент теплопроводности, что позволяет, проводя расчет толщины, выбирать тонкие плиты;
3. Высокая паронепроницаемость пеноплекса: плита толщиной 20 мм заменяет один слой рубероида, но при этом еще и утепляет рабочую поверхность;
4. Высокая прочность на сжатие и другие механические нагрузки. Метод экструзии в производстве теплоизоляции позволяет равномерно распределять ячейки материала, улучшая качества плотности и прочности;
5. Легкий и быстрый монтаж утеплителя за счет небольшого веса и хорошей плотности;
6. Длительный срок эксплуатации экструдированного пенопласта – до 50 лет;
7. Отличная шумоизоляция и минимальная химическая активность.

Особенности пеноплекса

Диапазон размеров пеноплекса:

1. Длина плиты – от 120 до 240 см;
2. Ширина плиты – 60 см;
3. Толщина – от 2,0 до 12,0 см.

Недостатки экструдированного пенопласта:

1. Горючесть групп Г3-Г4, образование токсичного дыма при возгорании;
2. Полимерные добавки в составе материала при солнечном облучении могут испарять токсичные вещества. Поэтому оптимальное применение пеноплекса – наружное, например, утепление кирпичной кладки;
3. Продукты нефтепереработки и некоторые органические вещества могут деформировать пеноплекс толщина которого может быть любой. Это такие вещества, как: формальдегид и формалин, ацетон и метилэтилкетон; жидкости с этилом в составе, бензольные компоненты, полиэфирные смолы, синтетические краски и ГСМ.

Эксплуатационные характеристики пеноплекса

Свойства теплопроводности определяют качество утепления пеноплэксом. Чем больше коэффициент теплопроводности, тем меньше сантиметров будет слой утепляющего материала. Укладывать изолятор изнутри или снаружи – зависит от характеристик паропроницаемости и прочности (плотности). Сравнить параметры популярных материалов для утепления пола и других поверхностей можно, изучив данные в таблице: Сравнение теплоизоляторов

Из таблицы понятно, что пенопластовая теплоизоляция имеет среднее значение теплопроводности, которое немного меньше, чем у пенополиуретана, мастик и рулонных материалов. Но выбрать пеноплекс можно только за то, что слой такой жидкой изоляции не имеет стыков и швов, как у плитных утеплителей, сколько бы ни наносилось слоев на поверхность.

Как сделать расчет толщины теплоизолятора

Для точных расчётов применяют формулу Q = R х Y, где:

• Q отражает толщину стены в метрах;
• R – коэффициент сопротивления теплопередаче, который варьируется в зависимости от климатической зоны региона. Средняя величина – 2,1 кв. м•°С/Вт;
• Y – Значение теплопроводности материала, Вт/кв. м•°С.

Используют экструдированный пенополистирол в промышленном и индивидуальном строительстве для теплоизоляции фундаментов, утепления подвальных и цокольных помещений, наружных стен, поверхностей пола и межэтажных перекрытий, внутренних стен и перегородок, теплоизоляции чердачных помещений и мансард, балконов и лоджий, террас и веранд. График расчета толщины теплоизоляционного слоя из пеноплекса

Свойства разных марок пеноплекса

Символьно-цифровой код в маркировке каждой разновидности утеплителя указывает на его параметры и функциональное назначение.

1. Пеноплекс марки 31 и 31С имеет низкую прочность и плотность до 30,5 кг/м 3 , выбирая этот изолятор, вы получите хорошее качество утепления для статичных объектов: систем канализации и водопровода, инженерных коммуникаций;
2. Пеноплекс 35 – параметры плотности лежат в диапазоне 28-38 кг/ м 3 , прочность по сжатию материала – 83 кПа. Свойства выбранной марки – универсальны, она может использоваться для утепления стен изнутри и снаружи, теплоизоляции пола, инженерных коммуникаций и оснований зданий;
3. Пеноплекс 45-45С обладает плотностью 35-40 кг/м 3 , применяется для утепления автомобильных трасс, аэродромов, фундаментных оснований, промышленных производственных объектов;

Кроме символьной маркировки, материал может обозначаться по названию:

1. Пеноплекс «Стена» (С серия) – утепление наружных поверхностей стен и фасадов, цоколя и внутренних перегородок;
2. Пеноплекс «Кровля» (К серия) – утепление кровли и чердачных помещений. Плотность – 28-33 кг/м 3 ;
3. Пеноплекс «Фундамент» (Ф серия) – теплоизоляция цоколя и фундамента, конструкций в глубине грунта (например, септиков);
4. Пеноплекс «Комфорт» – внутренние и наружные работы по утеплению балконов и лоджий, кровельных и стеновых конструкций. Плотность бывает в диапазоне 25-35 кг/м 3 .

Вывод: какой бы материал ни был выбран, он должен соответствовать своему предназначению.

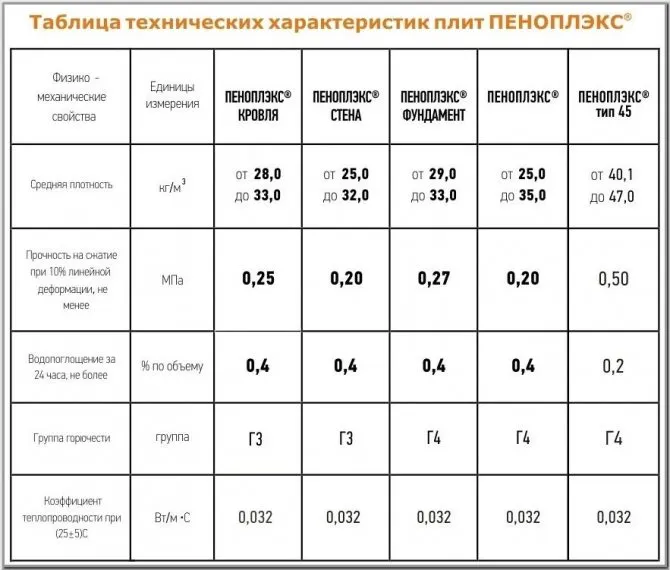

Таблица характеристик марок пеноплекса

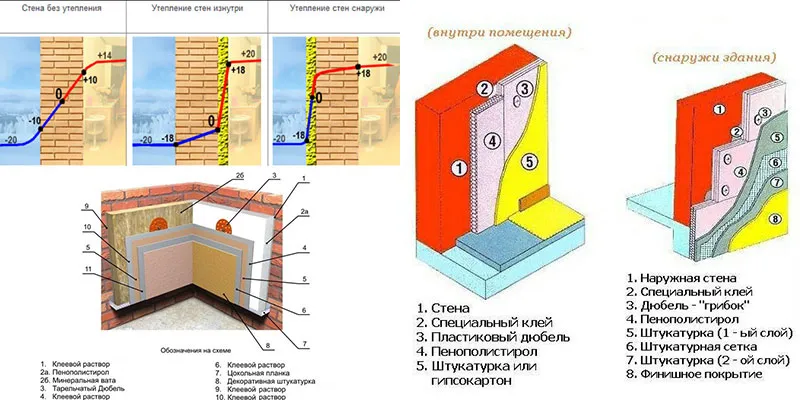

Недостатки внутреннего утепления пеноплексом:

1. Точка образования конденсата находится в стене, а высокая влажность разрушает материал стен;
2. Полезная площадь утепляемого помещения становится меньше на толщину утеплителя, а для малогабаритных квартир это играет большую роль;
3. Несущие стены продолжают подвергаться воздействию низких температур. Чтобы избежать этого, нужны работы по наружному утеплению.

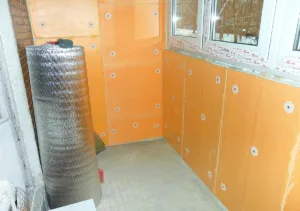

Работы по внутренней теплоизоляции помещений:

1. Подготовка поверхностей состоит в следующем: нужно очистить стены от старой штукатурки, краски, побелки, грязи, заштукатурить сколы, микротрещины и выбоины, вскрыть поверхность грунтовочным составом;
2. Порезать материал в размер и приготовить клеевой состав, нанести его на поверхность стен и изолятора, приклеить термоизоляцию и закрепить ее зонтичными дюбелями;
3. Оштукатурить стены.

Работы по утеплению стен

Утепляя внутренние стены, толщину материала выбирают в пределах 3-5 см, а для оптимально правильной эксплуатации теплоизоляции в помещениях должна быть оборудована приточно-вытяжная вентиляция.

Операции по наружной теплоизоляции зданий:

1. Толщину утеплителя выбирают в диапазоне 10-12 см;
2. Для улучшения адгезии плиты прокатывают игольчатым валиком;
3. Теплоизоляцию крепят только после монтажа внешних отливов к окнам и подоконников, отделки откосов;
4. Утеплитель крепится на каркас из цокольного профиля влагостойким клеем;
5. Окончательно закреплять пеноплекс зонтичными дюбелями можно через 3 суток, с предварительной заделкой швов и стыков;
6. Если калькуляторы показали, что слой утеплителя должен состоять из двух или более плит, то их монтируют со сдвигом по отношению друг к другу;
7. На плиты клеится армирующая стекловолоконная мелкоячеистая сетка, на которую наносится финишный слой штукатурки.

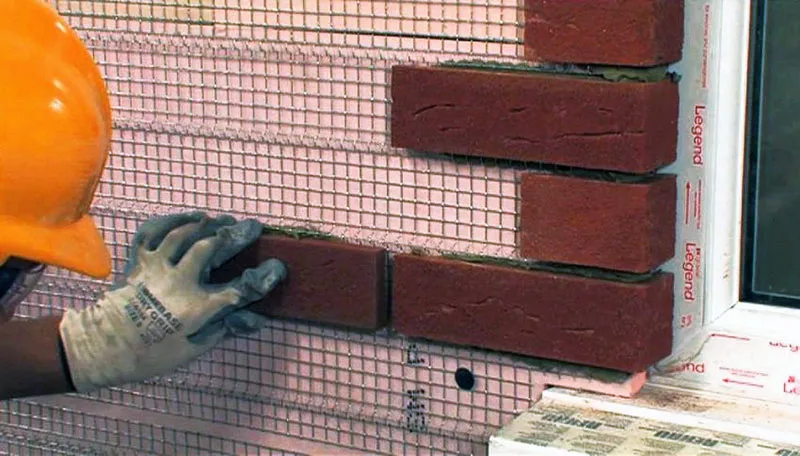

Утепление и декорирование наружных поверхностей

Пол утепляют в такой последовательности:

• Выровненное основание пола устилается слоем гравия или мелкого щебня толщиной до 40 мм, сверху на гравий насыпается песок слоем до 10 см и утрамбовывается;
• На подложку укладываются плиты пеноплекса, порезанные в требуемый размер, стыки и швы изолируются при помощи металлизированного скотча;
• На теплоизолятор укладывают мембранную гидроизоляцию, стыки также заделываются металлизированным скотчем;
• На мембрану укладывают арматуру в виде композитной, стекловолоконной или оцинкованной металлической сетки, по ней устанавливаются маяки, по которым будет заливаться бетонный раствор;
• Через 28 суток стяжка декорируется.

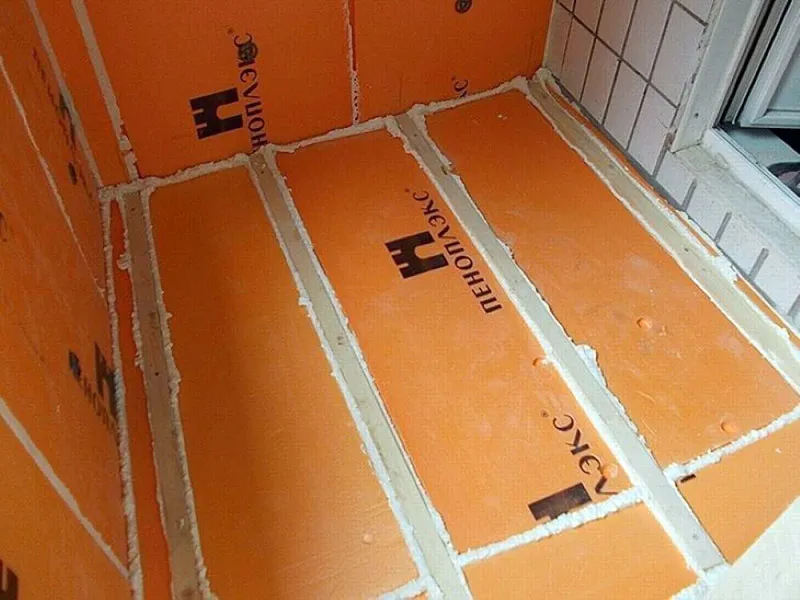

Утепление пола пеноплексом

Предварительные работы перед теплоизоляцией плитного бетонного пола:

• Выявить и устранить возможные повреждения поверхности плит цементным раствором, после ремонта очистить пол;
• Если дом имеет два или три этажа, то на первом этаже на пол сначала настилается слой гидроизоляции, а на остальных уровнях изолятор настилается без нее. На всех этажах материал крепится на клеевой раствор, если слоев несколько, то их размещают в шахматном порядке;
• На последний слой утеплителя настилают гидроизоляционный материал, после чего пол заливают самовыравнивающимся раствором и обустраивают финишное покрытие.

Зная параметры материала для утепления, выбрать марку пеноплекса для собственных нужд будет намного проще, как и уложить его своими силами.

Онлайн калькулятор расчета количества утеплителя для стен и фундаментов.

Калькулятор расчета утепления деревянного пола на лагах

Перейти к расчётам

Несколько советов по работе с калькулятором

Особой сложности работа с программой не составляет.

• Для начала предлагается выбрать материал для термоизоляции. В списке как наиболее часто применяемые утеплители, так и более «экзотические», но тоже вполне подходящие для таких условий расположения. Именно толщину этого слоя и рассчитает калькулятор.
• Далее, необходимо по карте-схеме определить нормированное значение «для перекрытий» (выделено синими цифрами) для своего региона проживания. Это значение указывается в соответствующем поле калькулятора.
• Следующим шагом указываются параметры чернового пола – материал его изготовления и толщина. Но это только в том случае, если черновой пол сплошной, без просветов. Если же доски будут установлены разреженно, или чернового пола вовсе не планируется, то оставляется толщина по умолчанию равная нулю.
• Ну и, наконец, последним шагом указывается толщина и материал верхней сплошной обшивки пола.
• Результат, то есть минимальная толщина слоя утеплителя, будет показан в миллиметрах. Его приводят к стандартным толщинам выбранного термоизоляционного материала, естественно, округляя в бо́льшую сторону.

Утеплитель располагается в два слоя, с обязательным перекрытием стыков нижнего ряда.

Может случиться так, что потребуется утепление в два или даже в три слоя. Тогда верхний слой должен полностью перекрывать стыки между плитами (блоками) нижнего.

Для насыпных или напыляемых материалов можно ограничиваться слоем рассчитанной толщины.

Утепление пола частного дома – важная задача!

В настоящей статье не уделялось внимания непосредственно технологии проведения термоизоляционных работ – внимание концентрировалось на расчетах. Но это лишь потому, что утеплению пола частного дома своими руками посвящена отдельная подробная публикация нашего портала.

Завершим публикацию видеосюжетом, посвященным утеплению деревянного пола первого этажа в частном доме. Навесной газовый котел читайте в нашей статье.

Какова общая площадь плит Пеноплекса в одной упаковке?

Зная основные параметры материала и количество листов в пачке, вам не будет сложно рассчитать самостоятельно, на какую площадь ее хватит. Но мы упростили вам задачу и уже посчитали, сколько квадратов (м2) в упаковке пеноплекса различной толщины:

• 20 мм – 12,5 кв.м.;
• 30 мм – 8,3 кв.м.;
• 40 мм – 6,2 кв.м.;
• 50 мм – 4,9 кв.м.;
• 60 мм – 4,9 кв.м.;
• 80 мм – 3,5 кв.м.;
• 100 мм – 2,8 кв.м.;
• 120 мм – 2,1 кв.м.;
• 150 мм – 1,4 кв.м.

То есть, если вам нужен пеноплекс 50 мм, сколько м2 в упаковке? 4,9 кв.м., которых хватит на утепление почти 5 кв.м. поверхности. Обратите внимание: утеплитель всегда необходимо покупать с запасом в 10-20% от фактической покрываемой площади, ведь практически всегда имеет место монтажный брак и перерасход материала по другим причинам.

Как определить мощность и силу тока печи

Начинается расчет печи с ее будущей мощности. Также определяется сила тока, которая будет проходить по телу нагревателя. Для этого можно использовать базовые эмпирические нормы соотношения размера камеры прибора к ее мощности.

Если объем насчитывает от 1 до 5 литров, желательно, чтобы мощность оборудования была в диапазоне от 300 до 500 Вт на литр. Когда камера планируется для промышленного использования, и ее объем достигает 100 литров и более, расчет муфельной печи должен учитывать примерно 50-60 Вт на каждый из них.

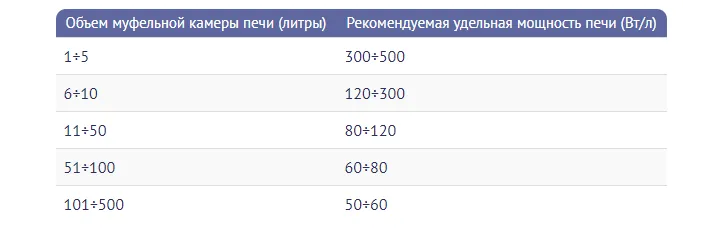

Детальная таблица рекомендуемых норм мощности для различных объемов камер

Провести нужные вычисления совсем несложно. Сам объем легко рассчитывается исходя из данных о высоте, ширине и глубине камеры, а потом умножается на нужный показатель. К примеру, печь на 5 литров и нагрузкой 300 Вт/л будет иметь общую мощность 1500 Вт.

Определить силу тока также достаточно просто. Базовое напряжение сети известно, и составляет 220 В.

После этого производится расчет печей, формула которого имеет следующий вид:

I=P/U

P – предварительно рассчитанная мощность, в нашем случае 1500 Вт.

U – напряжение сети.

Таким образом, имеем: 1500/220 = 6.8 А.

Как сэкономить на перевозке утеплителя

Упаковки с утеплителем различных производителей и разного предназначения имеют одну общую особенность – относительно небольшой вес и значительную кубатуру объёма. Машина (в буквальном смысле) перевозит воздух. Даже для здания площадью в 1.000-1.500 м2 надо сделать 2-4 ходки. Если объект расположен на расстоянии 150-300 км. расходы на логистику будут очень существенными – порядка 15-30 тысяч рублей за 1-у еврофуру. Компания ПроДивижн рассчитывает себестоимостные затраты каждого этапа работ по комплектации и монтажу вентфасадов. Мы стараемся оптимизировать общее количество поездок на объект и подбираем именно тот тип транспорта, который нужен в данный момент, для данного времени года и с учётом габаритов и параметров подъезда к точке разгрузки на объекте. В качестве примера логистической оптимизации – мы предлагаем одновременную погрузку и перевозку керамогранита и утеплителя в одной машине. Наши сотрудники рассчитают параметры перевозки, чтобы максимально загрузить машину и по весу и по объёму. При таком подходе – количество необходимых ходок на объект можно сократить в 2-а раза! Керамогранит весит много, но занимает порядка 15-20 % кубатуры машины. Утеплитель лёгкий и его можно грузить прямо на паллеты с плиткой, не переживая, что будет бой. А оставшиеся 80% объёма кузова как раз позволяют погрузить столько упаковок, сколько нужно на объекте.

Каркасная стена — особенности конструкции

Технология предполагает воздвижение стен из досок и бруса необходимого размера, расстояние между которыми составляет не менее 0,5 м. Монтажный каркас призван удерживать утеплитель, внешнюю, внутреннюю отделку, несколько дополнительных слоев водо- и ветроизоляции. Центральную часть стены занимает утеплитель — главный компонент каркасной стены. От его толщины и свойств зависит ресурс стены, теплоотдача, общее предназначение дома.

Для сезонных дачных домов толщина утеплителя может составлять всего 5см, т. к. сохранять температуру в летний период не нужно. Для больших жилых домов толщина стен может достигать 40-50 см (с учетом каркаса).

Такие стены способны сохранить тепло даже при низких температурах (-10°С).

Пример расчета

Рассчитать количество утеплителя попробуем на основе таких данных:

• периметр дома составляет 8+7+8+7=30 м (здесь 8 – размер длинной стены, 7 – короткой);
• высота стены 3 м;
• фронтон (треугольная верхняя часть меньшего фасада, образующаяся при монтаже двускатной крыши) имеет ширину 7 м и высоту 2 м;
• количество окон 10, из них 6 имеют размеры 1500х1500 мм, 4 – 1000х1500 мм;
• дверь одна, размерами 1200х2100 мм.

Важно: при расчете утеплителя (онлайн-калькулятор или вручную) площадь фронтона рассчитывается как площадь прямоугольника, а не треугольника, поскольку значительная часть термоизоляционного материала для него идет в отход за счет обрезки плит или рулонов. При расчете фронтона как треугольник потребная площадь утеплителя уменьшается, но приходится облицовывать поверхность состыкованными фрагментами плит/рулонов.

Соответственно площадь облицовки с учетом фронтона и проемов составит:

30х3+2х7х2-6х1,5х1,5-4х1,0х1,5-1х1,2х2,1= 96 кв.м.

Примем в качестве теплоизолятора экструдированный пенополистирол Ursa XPS N-III-G4, который отпускается в размере 1180х600х50 мм (7 плит/4,956 м2). Для вычисленной площади облицовки потребуется (при учете, сколько квадратов в утеплителе, одна плита имеет площадь 1,08 м.кв.) 89 плит или 13 упаковок. При стоимости упаковки 1000…1100 руб. (данные для Москвы, на 13.08.2018) утепление дома обойдется в 14 тыс. рублей. Аналогично выполняются расчеты для других утеплителей (сколько квадратов минвата в виде рулона или плиты занимает или сколько утеплителя в кубе, рассчитывается в зависимости от данных производителя).

Важно знать

Выбор типа утеплителя влияет на два показателя: общую стоимость материалов и толщину стен. Если толщина стен для утеплителя с низким показателем теплообмена не удовлетворяет запросу о толщине стен или значительно повышает цену на материал для каркаса, стоит задуматься о замене выбранного утеплителя на другой.

Для оптимального подсчета цены на каркасный дом нужно учитывать цену на утеплитель, материал для каркаса и стоимость услуг строителей.

Используя формулы, можно найти идеальную комбинацию по теплопроводности, стоимости каркаса, толщины стен.

Как рассчитать толщину утеплителя для стен: пример расчета

Зачем рассчитывать толщину утеплителя?

Толщина утеплителя для наружных стен – не постоянная величина. Она меняется в зависимости от совокупности факторов. Все рекомендации о том, какой толщины взять тот или иной утеплитель, будут лишь примерными. И на них вряд ли стоит опираться.

Расчет утеплителя для стен сугубо индивидуальная процедура. И на самом деле она не так сложна, как может показаться на первый взгляд. Провести расчеты можно самостоятельно, не обращаясь к специалистам.

Проводить расчеты обязательно, так как недостаточная толщина утеплительного контура приведет к тому, что дом будет промерзать, влага, образующаяся внутри фасада станет благоприятной средой для грибков и плесени. И напротив, закупив более толстый утеплитель, чем требуется, вы зря потратите бюджет на бесполезный дополнительный объем материала.

В связи с этим, основное назначение расчетов – найти золотую середину.

Калькулятор расчета толщины утепления стены пеноплэксом

Пеноплэкс – популярная марка эксрудированного пенополистирола, название которой стало нарицательным. Этот материал характеризуется отличными термоизоляционными и прочностными характеристиками, отменной долговечностью и стойкостью в негативным внешним воздействиям, что делает его универсальным утеплителем для самых разных конструкций здания, от фундамента до кровли.

Калькулятор расчета толщины утепления стены пеноплэксом

Очень часто его используют и для утепления стен. Но вот вопрос – пеноплэкс выпускается в достаточно большом разнообразии толщин, от 20 до 150 мм. Какой же вариант избрать для своего дома? Лучше всего – провести некоторые вычисления, с которыми нам поможет калькулятор расчета толщины утепления стены пеноплэксом

Некоторые пояснения по проведению вычислений будут даны ниже калькулятора.

Калькулятор расчета толщины утепления стены пеноплэксом

Перейти к расчётам

Пояснения по проведению расчетов

«Работа» любого утеплительного материала заключается в том, чтобы он, включенный в общую конструкцию стены, за счет своей выраженно малой теплопроводности, компенсировал бы «дефицит» термического сопротивления, необходимый для достижения нормированного значения. Эти значения сопротивления теплопередаче установлены действующими СНиП для различных типов строительных конструкций и для разных регионов России, в зависимости от местных климатических условий.

• Для пользователя будут удобнее определить нужное значение по карте-схеме, расположенной ниже. Обратите внимание, что для каждого региона установлены три значения, которые различаются между собой. В рассматриваемом случае нас, естественно, интересует показатель «ДЛЯ СТЕН» — он указан фиолетовым цветом.

Карта-схема для определения необходимого значения термического сопроитвления

• Коэффициент теплопроводности пеноплэкса уже внесен в программу расчета, и его указывать не потребуется.
• Далее, необходимо внести значение толщины утепляемой стены и указать материал ее изготовления: у каждого из строительных материалов – свои теплотехнические характеристики.
• Следующий пункт – внешняя отделка стены:

— Если применена схема декоративной облицовки по принципу «вентилируемого фасада», то слой отделки никакого влияния на общую утепленности стены не окажет, и в расчет его не принимают.

— При использовании технологии «мокрого фасада», то есть с нанесением армированного штукатурного слоя и, затем, внешней декоративной штукатурки, можно отделку принять в общий расчет, так как ее термическое сопротивление прибавится к общему показателю стены.

— Аналогично можно приять в расчет отделку, выполненную из той или иной листовой (панельной) обшивки, если между ней и пеноплэксом не оставлено вентилируемого просвета.

• Последний блок калькулятора – это аналогичные вопросы, но уже касающиеся внутренней отделки стены. Понятно, что некоторые материалы, например, тонкий слой шпатлевки с последующим окрашиванием или оклеиванием обоями – ничего существенного в «копилку» утепления не принесут. А вот деревянная обшивка (или из древесных композитных материалов), пробковая отделка, оштукатуривание, особенно с использованием «теплых» штукатурок могут серьезно повлиять на требуемую толщину внешнего утепления стены, и имеет смысл принять их в расчет.
• Результат будет выдан в миллиметрах. Его несложно сопоставить со стандартными толщинами пеноплэкса, чтобы выбрать нужную разновидность утеплительных плит.

Если вдруг калькулятор показал отрицательное значение, то это говорит о том, что внешнего утепления пеноплэксом – вовсе не требуется.

Как провести самостоятельное утепление стены пеноплэксом?

Технологию нельзя назвать слишком сложной, но все же она потребует чёткого соблюдения всех рекомендаций, иначе утеплительный слой на стене может просто «отстрелиться», разрушиться. О нюансах технологии подробно рассказывается в статье нашего портала, посвященной именно утеплению станы пеноплэксом.

От чего зависит толщина?

Итак, перед тем, как рассчитать толщину утеплителя для стен, необходимо определить ряд параметров, от которых она зависит. Очевидно, что на толщину в первую очередь будут влиять климатические условия. Кроме того, важно также, из каких материалов построен дом, какой толщины стены и проч.

Вот параметры, значения которых потребуются для предстоящих расчетов:

1. Коэффициент минимально допустимого сопротивления теплоотдаче в регионе.
2. Теплопроводность всех материалов, используемых при строительстве и отделке стен, а также толщина каждого из слоев.
3. Теплопроводность самого утеплителя.

Параметр под первым номером определяется строительными нормативами. Значения по регионам приведены в соответствующем СНиП. Мы приведем ряд значений для крупных городов в таблице ниже.

Что касается теплопроводности стройматериалов и выбранного утеплителя, то данные значения можно получить из технической документации, прилагаемой к изделиям.

Необходимые данные для расчета

Чтобы правильно рассчитать утеплитель на свой каркасный дом необходимо найти показатель передачи теплопроводности Rp. Это число станет главным в последующих расчетах.

Для каждой области Rp свой, его высчитывают, исходя из средних показателей температуры в регионе или отдельном городе. Чем ниже показатель — тем теплее регион.

Кроме этого, стоит узнать коэффициент теплопроводности выбранного вами материала (минеральная вата, базальтовый утеплитель, пенопласт и т. д.).

Пример: дом должен быть построен в городе Сочи, архитектор выбрал минеральную вату, как наполнитель. Подставляем данные в формулу:

1. Rp = толщина стены / коэф.теплопров. Вт/(м·°C);
2. 1,79 = толщина стены / 0,043 Вт/(м·°C);
3. Толщина стены = 1, 79 * 0,043 = 0,079(м).

Таким образом, толщина стены должна составлять 80 мм. В продаже присутствуют блоки по 50мм толщиной, потому необходимо произвести округление в большую сторону.

Итак, толщина уплотнителя будет равна 100мм, а значит, укладывать утеплитель в стену необходимо в два слоя. Отсюда начинается следующий этап подсчета: общее количество материалов.

Расчет толщины утеплителя для стен

Покажем порядок расчетов на гипотетическом примере. Итак, предположим мы строим дом из пенобетона. Снаружи стена будет штукатуриться, внутри также будет нанесена гипсовая штукатурка. Дом строится в Твери.

Исходные данные, которые мы имеем:

• Пенобетон (толщина – 0,4м, теплопроводность – 0,55 Вт/м*0С.
• Песчано-цементная штукатурка (толщина 4см, теплопроводность — 1,1 Вт/м*0С).
• Гипсовая штукатурка (толщина – 2см, теплопроводность 0,31 Вт/м*0С).
• Утеплитель пенополистирол (теплопроводность – 0,028 Вт/м*0С).

Требуется рассчитать толщину пенополистирола.

Для начала определим Т – минимальный порог сопротивления пеплоотдаче. Из таблицы мы видим, что в Твери он равен 3,31 Вт/м*0С.

Теперь высчитаем, каким суммарным сопротивлением обладают все материалы, помимо утеплителя Т1. Чтобы узнать значение сопротивления по каждому материалу, нужно его толщину разделить на значение теплопроводности.

Таким образом получаем:

Т1= 0,4/0,55 + 0,04/1,1 + 0,02/0,31 = 0,73 + 0,04 + 0,06 = 0,83

Чтобы понять, какая толщина утеплителя для стен будет оптимальной, высчитаем разницу между Т и Т1:

Мы получили ту недостающую стенам величину сопротивления теплоотдаче, которой должен соответствовать утеплительный слой.

Теперь, наконец, можно высчитать, какой толщины утеплитель нам потребуется.

Для этого полученное значение нужно умножить на показатель теплопроводности утеплительного материала:

2,48 * 0,028 = 0,07м.

Таким образом, минимальная толщина пенополистирола данном случае равна 7см. Расчет по данному алгоритму является наиболее точным.

Предназначение пеноплекса

«Пеноплэкс» – это торговая марка, сами же плиты представляют собой экструдированный пенополистирол, поэтому во многих инструкциях и прочих документах пеноплекс маркируется как ЭППС.

Прежде чем разбирать виды клея и технику монтажа материала, давайте вкратце выясним, что такое экструдированный пенополистирол (ЭППС), в нашем случае «Пеноплэкс».

Материал появился на свет в 30-е годы прошлого века в Америке. На тот момент военно-промышленный комплекс США объявил конкурс на создание легкого, не впитывающего влагу материала для спасательных жилетов на море.

За основу был взят уже известный и широко применяемый пенополистирол (пенопласт), но эти плиты легко ломались и рассыпались на мелкие шарики. Тогда разработчики применили метод экструзии, что позволило сделать плиту монолитной и на порядок повысить характеристики прочности.

Сейчас существуют универсальные модели утеплителя от «Пеноплэкс», которые можно монтировать на разные поверхности

Если не брать в расчет габариты, то визуально все плиты Пеноплэкс одинаковые, тем не менее, данный утеплитель делится на несколько специализированных направлений. Тема характеристик каждого направления довольно обширна и заслуживает отдельной публикации, поэтому сейчас мы лишь обозначим приоритеты.

• Для утепления фундамента и цокольного сектора выпускается материал с маркировкой «Фундамент». Он способен выдержать нагрузку при трамбовке земли без деформации, плюс он хорошо противостоит процессам морозного пучения;
• Стеновой пеноплекс считается самым популярным. Он не рассчитан на сильное сжатие, зато цена на этот материал ниже;
• Пеноплэекс с пометкой «Кровля» предназначен для закладки в кровельный пирог. Теплоизолирующие характеристики здесь такие же, как и у стеновой разновидности, но кровельный вариант не деформируется при относительно высоких температурах, что важно при обустройстве металлочерепицы и плоских крыш в высотных домах;
• Есть еще материал с маркировкой «45», он предназначен для высоконагруженных поверхностей. Проще говоря, его смело можно закладывать под железобетонную стяжку при строительстве гаража или дома на плитном фундаменте.

Из всех видов утеплителя от торговой марки «Пеноплэкс» самым прочным и надежным считается марка №45, эти плиты можно закладывать даже под дороги и аэродромные покрытия, но цена у материала высокая

Все плиты от «Пеноплэкс» абсолютно не пропускают влагу, их можно смело отнести к гидроизолирующему покрытию. Но с другой стороны в этом заключается слабое место данного утеплителя, так при обустройстве кровли или внутренних работах необходимо позаботиться о дополнительной вентиляции, иначе будет скапливаться конденсат.

При выборе утеплителя, отталкиваться нужно не от цены, а от эксплуатационных характеристик той или иной модели «Пеноплэкс»

Толщина утеплителя для каркасных стен

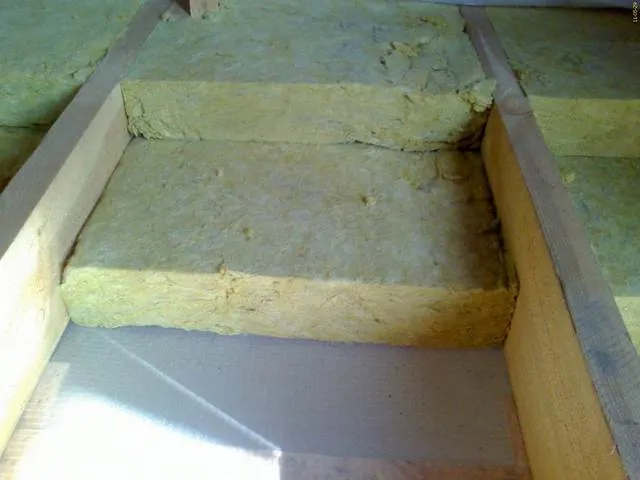

Этот параметр определяется абсолютно аналогично, по приведенной выше схеме. Как правило, утеплителем в данном случае является базальтовая вата.

При расчетах для каркасников также учитывают теплопроводность и толщину каждого из слоев «пирога». Тонкими прослойками, как пароизоляция, при расчетах можно пренебречь.

Как рассчитать Пеноплекс на дом?

Расчет количества необходимого пеноплекса для утепления дома зависит от нескольких факторов, таких как:

• Площадь стен, потолка, пола и крыши дома
• Толщина слоя утеплителя
• Коэффициент теплопроводности пеноплекса
• Требования к уровню теплоизоляции

Для расчета количества пеноплекса, необходимого для утепления дома, рекомендуется использовать специальные онлайн-калькуляторы или обратиться к специалистам в области строительства.

Онлайн-калькуляторы, как правило, позволяют выбрать тип утеплителя и указать параметры помещения, такие как площадь стен, потолка, пола и крыши, а также требуемый уровень теплоизоляции. После этого программа рассчитает необходимое количество утеплителя.

Если вы предпочитаете обратиться к специалистам, то они могут провести более точный расчет на основе конкретных параметров вашего дома и учитывая ваши требования к уровню теплоизоляции.
