Как сделать дымоход для котла: основные требования и размеры

Если вы планируете построить дом с индивидуальным отоплением, то вам необходимо выбрать оптимальный котел. Наиболее распространенными видами являются котлы, работающие на газ, уголь или древесину. Очень важным элементом является дымоход, который отводит выбросы в атмосферу.

Содержание:

• Основные требования и размеры
• Виды и материалы дымоходов
  • Дымоход из нержавеющей стали
  • Применение стальных труб
  • Асбестоцементный трубы
• Установка дымохода
• Ошибки при монтаже дымохода
• Рекомендации по изготовлению и эксплуатации дымоходов

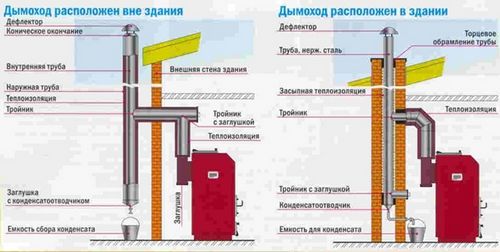

Схема дымохода для отопительного котла.

Дымоход должен быть запланирован изначально, при проектировании системы отопления. От отопительного оборудования напрямую зависит то, как сделать дымоход для котла, поэтому котел нужно подобрать уже не стадии проектирования всего дома. При проектировании дымохода следует учесть соотношение выработки и потери тепла, соблюдать меры противопожарной безопасности и определить выбросы в атмосферу и чистоту воздуха в жилых помещениях. Правильный дымоход для каждого теплового оборудования подбирается в соответствии с требованиями изготовителя котла. При этом не стоит забывать об общепринятых строительных нормах.

Основные требования и размеры

К различным типам дымоходов выдвигаются различные требования, так как использование разных видов топлива предполагает диапазон температур дыма от 70 до 490°C.

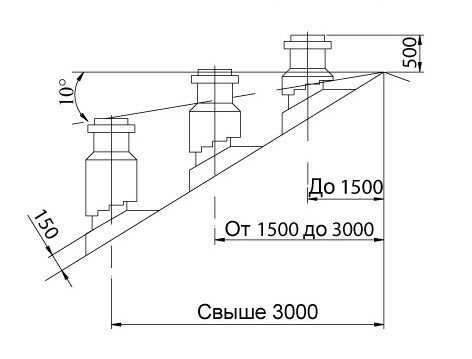

Схема размеров дымохода.

Основными требованиями, предъявляемыми к дымоходу котла, являются:

• дымоход должен быть сделан из негорючих материалов, которые могут противостоять открытому огню не менее 1 часа;
• места соединения его частей между собой и котлом должны быть герметичными. Герметичность обеспечивается негорючими материалами, способными противостоять высоким температурам;
• правильный канал должен быть вертикальным, с максимальным отклонением от вертикали в 30° на каждый м длины дымохода. Сужения и расширения канала должны быть минимизированы;
• диаметр канала должен соответствовать площади выхода отопительного котла;
• дымоход должен быть газонепроницаемым, чтобы исключить попадание дыма и древесных газов в помещение;
• для качественного отведения продуктов горения дымоход должен возвышаться над коньком крыши.

Разность высот между входом и выходом из канала, а также разность температур обеспечивают тягу. Чем больше тяга, тем лучше работает отопительный котел. Поэтому размеры канала должны учитывать площадь дымохода котла, его мощность, используемое топливо и требования изготовителя.

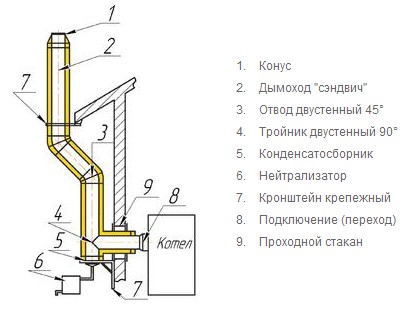

Устройство дымохода.

Если диаметр канала дымохода будет превосходить рассчитанный размер, то тяга будет низкой, что скажется на работе всего отопления: котел будет работать с перебоями. Если же размеры канала будут меньше расчетных, то продукты горения будут скапливаться в котле, что может привести к его остановке. Общая длина канала для газовых и твердотопливных котлов не должна быть меньше 5 м.

При возведении дымохода необходимо учитывать и строительные нормы:

• При выводе его на плоскую крышу он должен возвышаться над ней не менее, чем на 1 м, чтобы исключить обратную тягу;
• Если ось канала дымохода располагается на удалении до 1 м от конька крыши, то он должен превышать конек не менее, чем на 0,5 м;
• Если ось канала располагается на удалении от 1 до 3 м от конька, то он может располагаться вровень с коньком крыши;
• При высоте дымохода над крышей более 1,5 м он должен быть закреплен дополнительными растяжками.

Вернуться к оглавлению

Виды и материалы дымоходов

Если раньше главным материалом для его изготовления был кирпич, то сейчас материалы весьма разнообразны. Наоборот, использование кирпича для строительства дымохода в современных домах практически недопустимо, так как он быстро разрушается под действием влаги. Разрушенные кирпичи хорошо впитывают конденсат, который проходит через кирпичную кладку и может испортить внутреннюю отделку.

Современные отопительные системы предъявляют значительные требования к материалу дымохода, так как повышение КПД отопительных котлов значительно снизило температуру продуктов горения, отводимых дымоходом. Самые используемые в настоящее время виды материалов — это нержавеющая сталь и асбестоцементные смеси.

Вернуться к оглавлению

Дымоход из нержавеющей стали

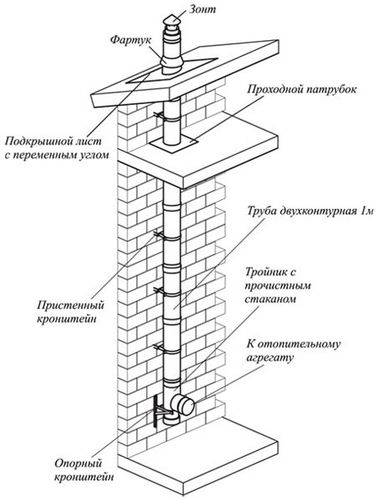

Схема дымохода из нержавеющей стали.

Дымоход из нержавеющей стали прокладывается, как правило, внутри стен, и лишь в отдельных случаях он монтируется на фасаде здания. Если в вашем строительстве применим второй вариант, то необходимо позаботиться об устройстве теплоизоляции трубы.

Трубы из нержавеющей стали обладают явными преимуществами перед остальными материалами. Они весьма герметичны и абсолютно пожаробезопасны. Такой трубе легко можно придать любую форму, повторяющую фасад здания. При этом круглое сечение и гладкая поверхность обеспечивают хорошую тягу с минимальным образованием конденсата на стенках.

При покупке труб из нержавеющей стали стоит обратить внимание на качество стали. От него зависит качество сварных швов, способ соединения дымохода с котлом и долговечность конструкции.

Вернуться к оглавлению

Применение стальных труб

Обычные стальные трубы тоже могут быть использованы в качестве дымохода. Главным условием для этого является покрытие из цинка. Но даже несмотря на оцинковку, такие трубы вряд ли смогут прослужить более 4-5 лет, поэтому использовать их стоит только в том случае, если нет других вариантов или здание возводится как временный вариант.

Вернуться к оглавлению

Асбестоцементный трубы

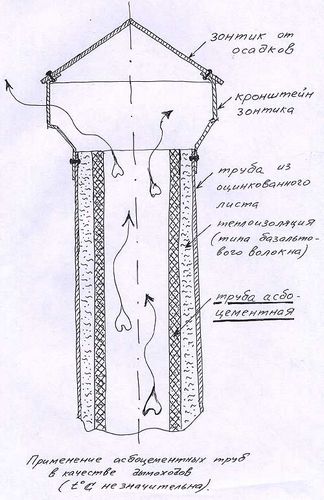

Схема дымохода из асбестоцементной трубы.

Использование асбестоцементных труб в качестве дымоходов допустимо в сочетании с таким отопительным оборудованием, температура продуктов горения которых не превышает 300°С. Популярность асбестоцементных труб обусловлена их низкой стоимостью, что, однако, не лишает их ряда недостатков:

• при их использовании сложно добиться герметичности стыков и соединений;
• монтаж таких труб возможен только в вертикальном положении. Нарушение геометрии приводит к их разрушению. Кроме того, подобные трубы обладают большой массой и длиной, что также накладывает определенные ограничения;
• асбестоцементные трубы хорошо впитывают влагу и конденсат, что может привести к повреждению отделки фасада;
• при перегреве трубы могут не только просто разрушиться, но даже взорваться;
• в асбестоцементный дымоход сложно встроить люк чистки и отводчик конденсата, что является одним из необходимых условий для газовых котлов.

В отдельных случаях можно использовать и старый кирпичный дымоход, внутрь которого устанавливается стальная труба с зазором между ней и кладкой.

Вернуться к оглавлению

Установка дымохода

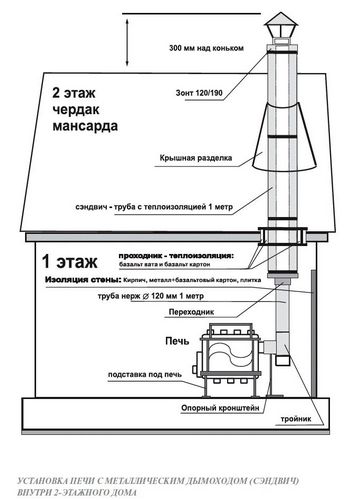

Схема установки дымохода.

Повышение эффективности современных отопительных котлов привело к тому, что температура отработанных газов снизилась. Низкая температура не приводит к образованию конденсата, но продукты горения полностью остывают уже на расстоянии 4-5 от выхода из котла. Из-за этого снижается тяга, что приводит к ухудшению работы котла. Для получения нормальной тяги необходимо строить дымоход с сечением не менее 250х250 мм. Исходя из этих размеров, толщина стены, внутри которой проходит дымоход, должна быть увеличена. Соответственно, в стене с кладкой в полтора кирпича сделать современный дымоход невозможно.

При использовании в дымоходе тройников необходимо соблюдать нормы углов наклона и предусмотреть ревизионную дверцу. Не менее важным требованием при использовании газовых котлов является наличие отводчика конденсата, который можно расположить в тройнике с лейкой.

Пристальное внимание при монтаже дымохода стоит обратить на то, как его правильно утеплить, что снизит возможность образования конденсата и ускорит прогрев трубы. Важно свести к минимуму контакт поверхности дымохода с кровлей и перекрытиями, что может грозить возгоранием.

Вернуться к оглавлению

Ошибки при монтаже дымохода

Довольно часто при проектировании и монтаже дымоходов возникают ошибки, которые в будущем могут повлиять на работоспособность всей системы:

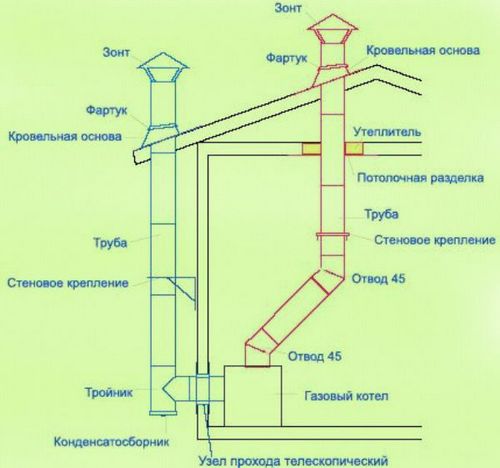

Схема правильной установки дымохода.

• использование материалов, которые не предназначены для дымоходов в целом (алюминий, асбест) или для отдельных типов отопительного оборудования (кирпич или оцинкованная сталь для газового котла);
• плохая теплоизоляция и соприкосновение поверхности дымохода с кровлей или перекрытиями, что может привести к возгоранию или обугливанию;
• использование в качестве дымохода вентиляционных отверстий или недостаточная герметичность трубы может привести к попаданию дыма в помещение, что нанесет вред здоровью;
• нельзя использовать один дымоход для нескольких видов отопительного оборудования без предварительных расчетов специалистами по отопительным системам;
• ремонт или изменение конструкции канала дымохода без предварительных расчетов может привести к разрушению дымохода или ухудшению выполняемой им работы.

Вернуться к оглавлению

Рекомендации по изготовлению и эксплуатации дымоходов

Схема монтажа дымохода.

• проектирование и монтаж дымохода необходимо проводить в соответствии со строительными нормами;
• необходимо обеспечить герметичность системы отвода продуктов горения, чтобы исключить возможность попадания угарного газа в жилые и нежилые помещения. При этом следует учитывать газопроницаемость некоторых материалов, например, кирпичной кладки;
• необходимо подобрать оптимальное сечение канала дымохода для эффективного отвода продуктов горения и повышения тяги;
• подключение нескольких видов отопительного оборудования в один канал возможно только в том случае, если расстояние между точками входа превышает 1 м;
• использовать для монтажа и герметизации дымохода только материалы, стойкие к нагреву и разрушению конденсатом;
• обеспечить отведение конденсата со стен дымохода.

Если спроектировать и установить дымоход с соблюдением вышеизложенных рекомендаций, то его работа не вызовет нареканий, что исключает срочный ремонт или перепроектирование. Эффективная работа дымохода сделает ваш дом теплее и избавит от многих проблем с отопительным оборудованием. Если же вы чувствуете, что можете что-то упустить, или самостоятельный монтаж представляется вам сложным процессом, лучше обратиться к профессионалам.

Тепла вашему дому!
