Как сделать функциональный экран под ванной: схемы с полками

Несмотря на то, что дизайн ванной комнаты может быть современным и новомодным, неэстетичный вид боковых сторон чаши и подставок для ножек может убить все достижения. Чтобы избежать этого, функциональный экран под ванной поможет не только скрыть неприятные коммуникации, но и эффективно организовать полезные предметы. В этой статье мы рассмотрим, какие варианты конструкций существуют и как сделать их самостоятельно.

Содержание:

• Конструктивные особенности экранов
• Популярные варианты исполнения
  • Сплошные наглухо закрывающиеся
  • Конструкции с распашными дверцами
  • Системы с раздвижными дверцами
• Материал изготовления каркаса и створок
• Конструкция в виде короба из гипсокартона
• Изготовление экрана под ванну с полками
  • Подготовка необходимых материалов
  • Сооружение каркаса конструкции
  • Изготовление функциональных полочек
  • Монтаж выдвижного ящика
  • Установка закрывающихся створок
• Облицовка панелей экрана
• Видео-руководство по установке экрана

Конструктивные особенности экранов

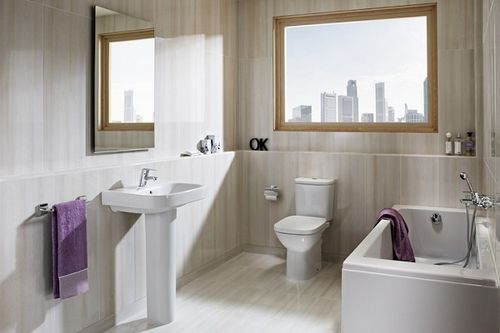

Экран под ванну – незаменимый элемент интерьера для ванных комнат, не отличающихся просторными габаритами. Ведь они дают возможность использовать пространство более рационально.

Открывающиеся полости могут иметь горизонтальное или вертикальное исполнение. На них легко разместить:

• бытовую химию (гели и порошки, освежители и ополаскиватели);
• мелочи (губки и хлопчатобумажные салфетки для уборки).

Упаковки большинства химических средств довольно громоздки. Благодаря тому, что корпус чаши имеет вогнутую форму, свободное пространство между стенками может быть заполнено выдвижным ящиком или вместительными полками. На них с легкостью поместятся коробки и мешки с бытовой химией любого размера.

Галерея изображений Фото из

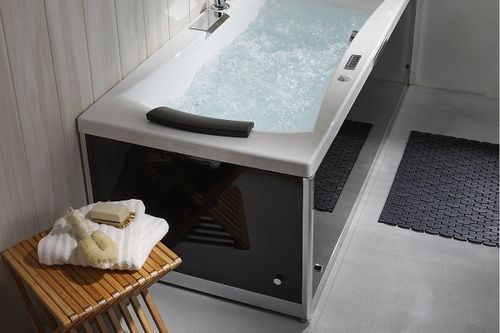

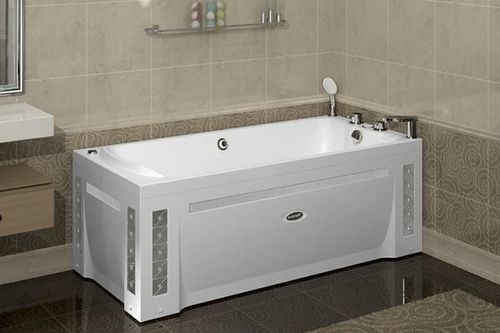

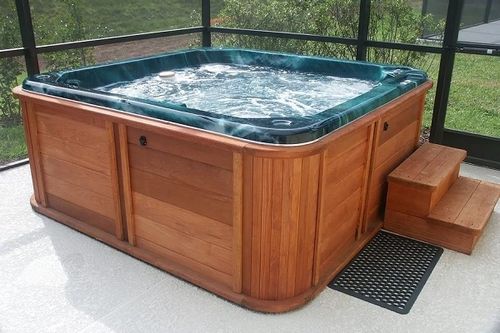

Экран раздвижного типа гидромассажной ванны

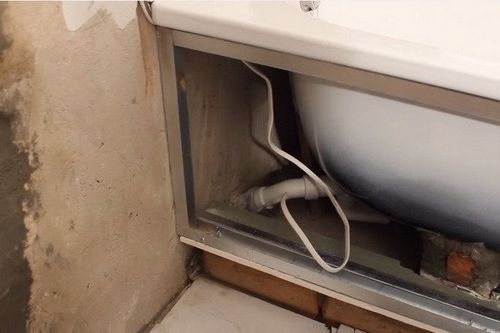

Распространенный метод маскировки труб и оборудования

Экран как защита от механических повреждений

Повышение эстетических показателей

Пространство для хранения бытовых средств ухода

Место для складирования сезонных вещей

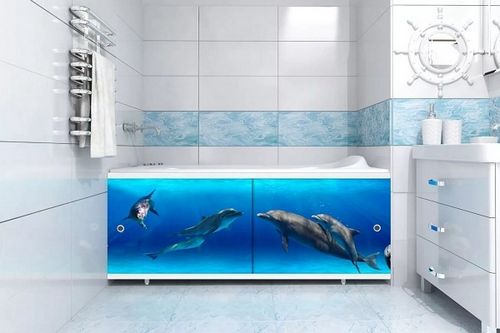

Экран под ванну заводского производства

Изготовление самодельной конструкции

За стенками конструкции легко будет скрыть все коммуникации, защитив их от механических повреждений. При этом установка такой «ширмы» не будет мешать доступу к трубам. В случае необходимости ее легко будет снять.

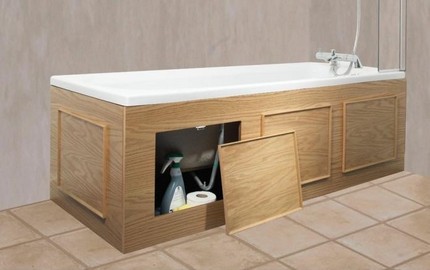

По своей конструкции экран напоминает небольшой шкафчик, в котором боковая сторона чаши скрыта за импровизированной стенкой

Красиво оформленный экран под ванну выступит отличным дополнением любого интерьера, придав ему ноток экстравагантности и необычности. Благодаря разнообразию отделочных материалов дав волю фантазии можно создать невероятный дизайн, который будет каждый раз радовать и в то же время удивлять.

Защитный экран, плотно прилегающий к полу, сконструирован таким образом, чтобы препятствовать попаданию под чашу влаги, благодаря чему ни плесень, ни грибок не представляют угрозы

Если нет возможности сделать герметичный экран, не пропускающий воду в пространство, ограниченное стенками экрана, необходимо обеспечить его вентилирование. Все, что скрыто за внешней маскировкой должно просыхать, а конденсат выветриваться.

Галерея изображений Фото из

Пластиковый экран на ножках

Регулируемый ножки под конструкцией

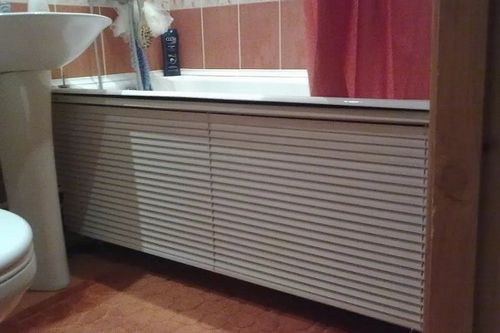

Жалюзи в качестве лицевой части экрана

Вентилируемые распашные дверки

Популярные варианты исполнения

Современные экраны представляют собой не просто глухую стену, прикрывающую собой ножки чаши и проложенные между ними коммуникации. Почти все конструкции оснащены хотя бы одной дверцей для хранения вещей и доступа к коммуникациям.

Выбор конструкции зависит от габаритов помещения, вкусовых предпочтений и финансовых возможностей хозяина.

Галерея изображений Фото из

Пристенный вариант конструкции

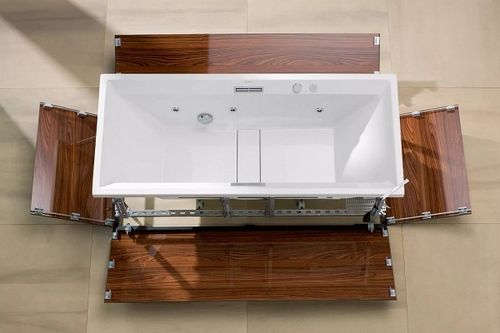

Конструкция из четырех плоскостей

Функциональный экран для большой чаши

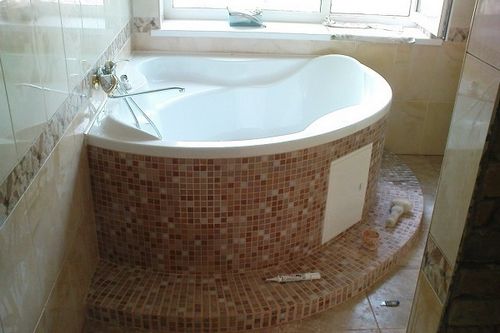

Кирпичный экран с окошком

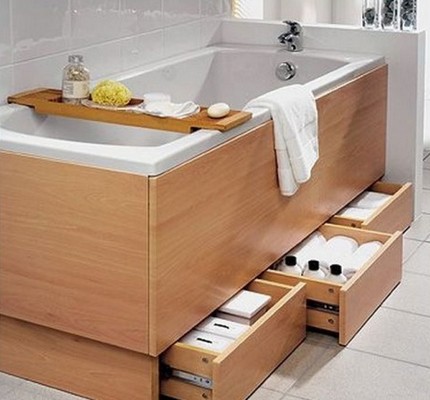

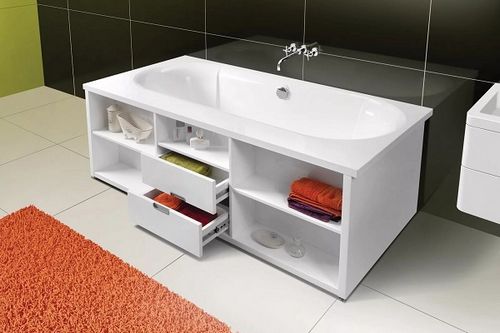

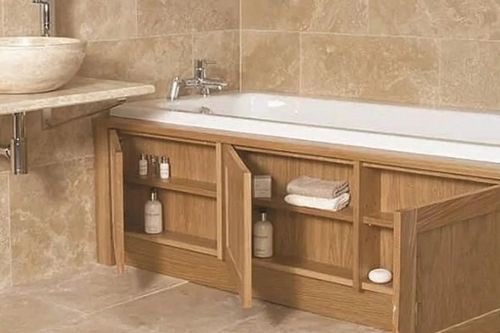

Открытые полки и выдвижные ящики

Экран со створками типа шкафа-купе

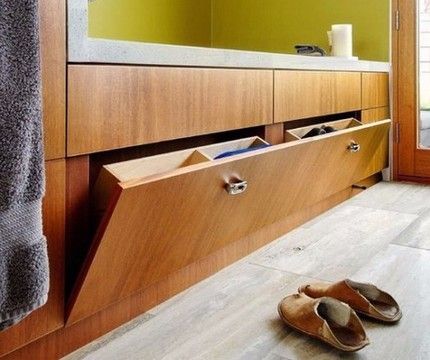

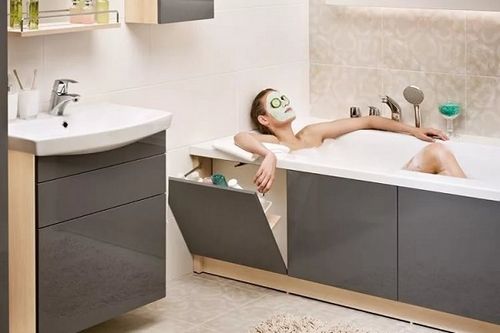

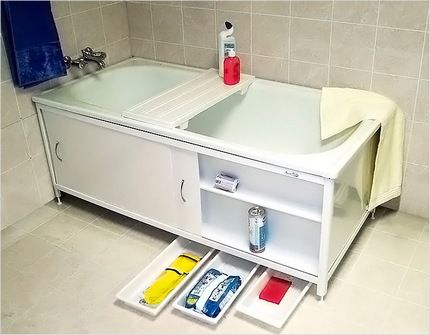

Функциональный экран с откидными ящиками

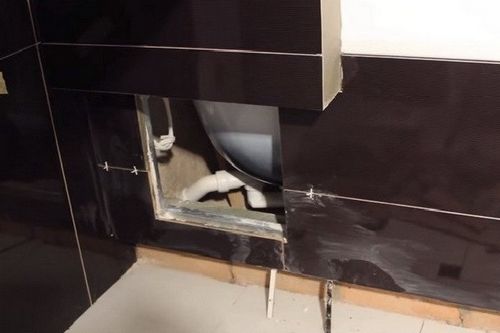

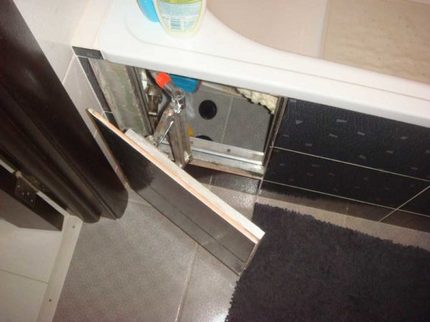

Съемный люк с отделкой плиткой

Сплошные наглухо закрывающиеся

Сплошные экраны, представляющие собой глухие стенки, закрывают все лишнее пространство, скрывая от глаз систему водопроводных и канализационных труб.

Для возможности доступа к коммуникациям с целью проведения профилактических мероприятий закрытые экраны оснащают ревизионными отверстиями

По этой причине, устанавливая экраны закрытого глухого исполнения, нужно быть уверенным, что разводка труб в полном порядке. Сплошные стенки стоит устанавливать лишь в том случае, если используются пластиковые трубы, которые не подвержены коррозии.

Конструкции с распашными дверцами

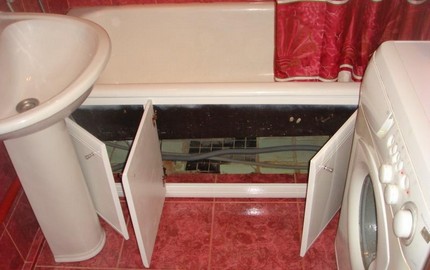

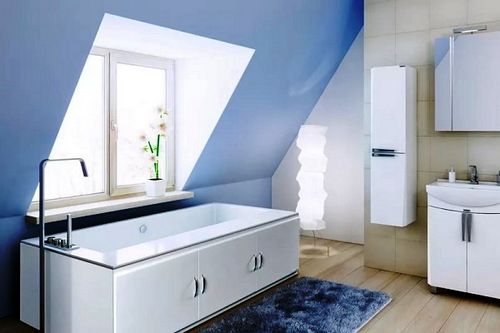

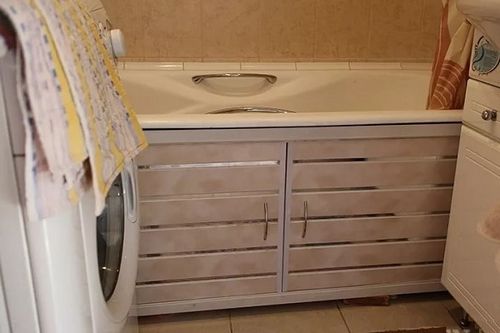

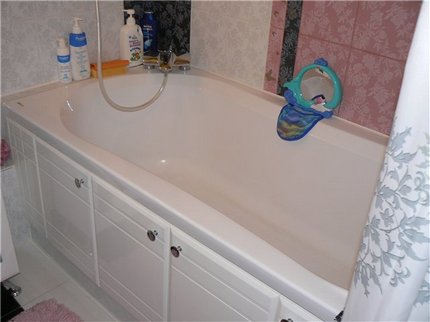

Экраны с распашными дверцами выбирают для просторных ванных комнат. Ведь для открывания дверец на 90° требуется дополнительное свободное пространство.

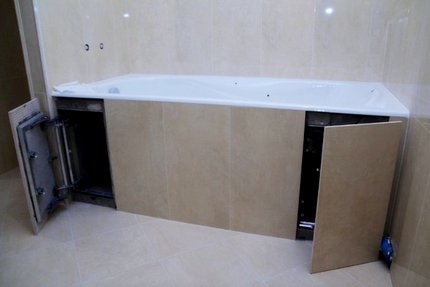

Распашные створки в экранах под ванну крепятся на петлях и открываются наружу по принципу книжки – вперед и в стороны

В зависимости от габаритов чаши ванной экран может быть оснащен одной или двумя эргономичными распашными створками.

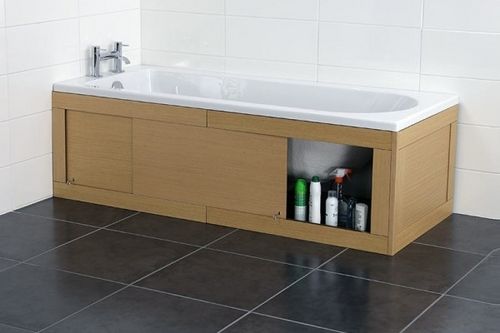

Системы с раздвижными дверцами

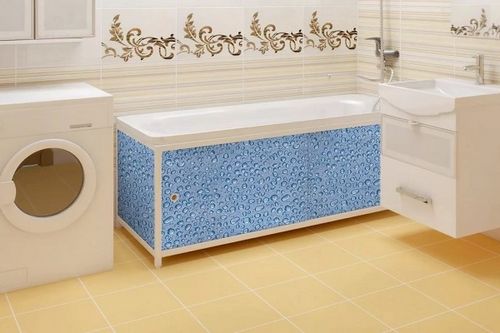

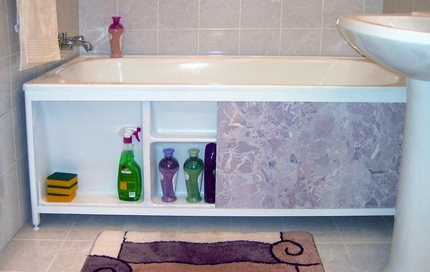

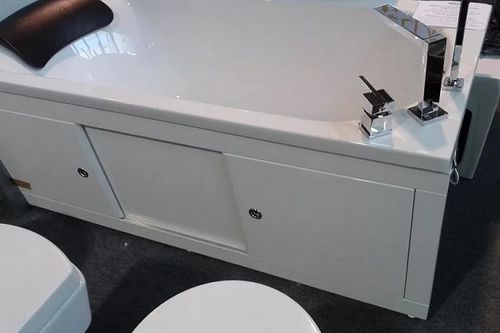

Экраны с раздвижными дверцами часто выбирают владельцы малогабаритных ванных комнат. Ведь на открывание системы не требуется дополнительного пространства. Удобная раздвижная система позволяет обеспечить доступ к самым дальним уголкам под днищем ванны.

Простая комбинированная система, не требующая открывание дверец на 90°, позволяет сэкономить пространство маленькой ванной комнаты

Благодаря направляющим дверцы легко передвигаются внутри системы, обеспечивая раздвижной эффект по типу «купе». Единственное – если пыль и мелкие предметы забиваются в пазы, перемещение дверец затрудняется.

Материал изготовления каркаса и створок

Основой для изготовления экрана под ванну со створками или полками может выступить любой материал: пластик и МДФ, металл и керамическая плитка, зеркала и стекла…Главное требование – чтобы все материалы, применяемые в ванной комнате, не боялись влаги и температурных колебаний. Кроме того они не должны быть подвержены быстрому разрушению от плесени или грибка.

Основу экрана можно сделать практически из любого строительного материала, который впоследствии легко будет отделать по собственному вкусу

Но если вы приверженец натуральных поверхностей и дверцы экрана планируете сделать из того же дерева, учитывайте – вам придется заботиться, чтобы влага меньше попадала на панели. Кроме того нужно будет регулярно проветривать комнату.

Если одни материалы уже сами по себе обладают привлекательными свойствами, то другие требуют дальнейшей отделки. Например, чтобы гипсокартон органично вписался в дизайн ванной комнаты, его облицовывают плиточной мозаикой.

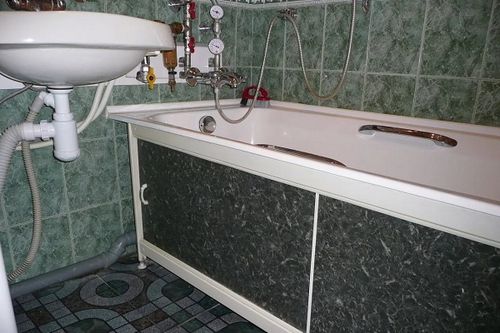

Самый простой способ соорудить презентабельный и функциональный экран – использовать пластиковые панели.

С пластиковыми панелями работать – одно удовольствие: их легко резать и скреплять между собой, материал способен выдерживать любые перепады температур, он не требует особого ухода

Чтобы устранить загрязнение и налет, нужно лишь протереть поверхность влажной салфеткой.

Не любите долго искать необходимые предметы и вещи? Установите панели из оргстекла. Органическое стекло, в отличие от своего «обычного» собрата, легче и прочнее, благодаря чему широко используется в качестве основы при изготовлении предметов интерьера.

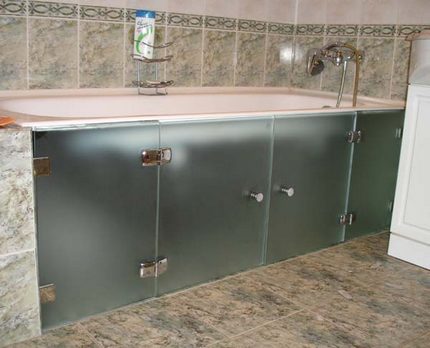

За полупрозрачными стенками матового стекла будет прекрасно видно, где что расставлено, благодаря чему вы сэкономите драгоценное время на поиски необходимого предмета

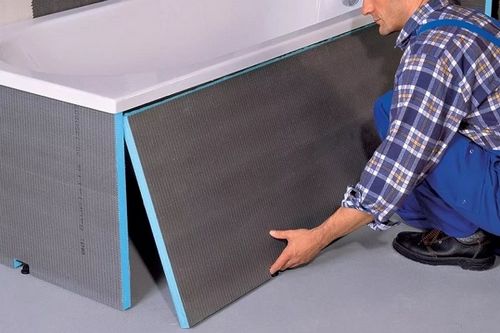

Предпочитаете нестандартный способ обособить пространство под ванной? Отличным решением в этом случае выступит тканевая перегородка, выполненная из нейлонового полотна. Обтяжку панелей не составит труда выполнить самостоятельно.

Конструкция в виде короба из гипсокартона

Для сооружения экрана в ванной идеально подходит влагостойкий гипсокартон, привлекающий простотой в работе и доступной стоимостью. Изготовителю функциональной конструкции в виде короба не нужны особые навыки, к тому же в строймаркете всегда можно приобрести необходимые в монтаже материалы.

Галерея изображений Фото из

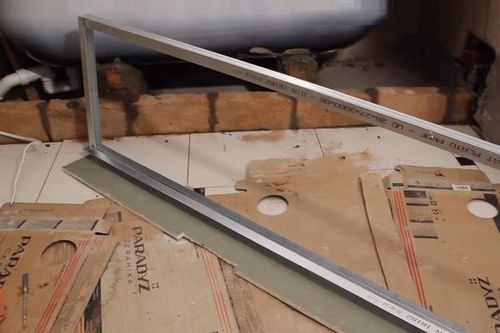

Изготовление несущей рамы для опоры экрана для ванны

Крепление рамы конструкции к полу и стенам

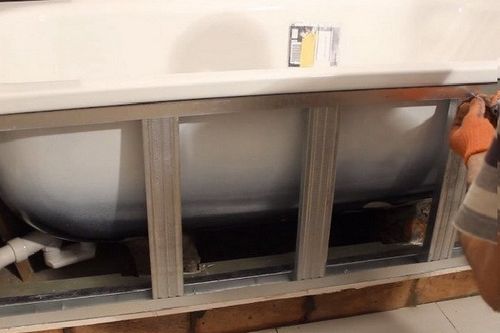

Установка и крепление вертикальных элементов

Обшивка каркаса гипсокартонными панелями

Крепление раскроенных панелей

Формирование ниши в конструкции

Изготовление шаблона для люка

Подготовка экрана к дальнейшей отделке

Поверхность короба из гипсокартона можно отделать мозаикой, оклеить пластиковой или керамической плиткой, обшить любым видом вагонки или другим облицовочным материалом.

Изготовление экрана под ванну с полками

Изготавливать и устанавливать экран под ванну не так уж и сложно. Если все сделать правильно, такая многофункциональная конструкция исправно прослужит не один год.

Подготовка необходимых материалов

Деревянный каркас изготавливают из бруса сечением 40х40 мм либо же усиленного металлического профиля ПН 27*28.

Стандартные параметры раздвижного экрана составляют: длина 148 либо же 168 см, высота в зависимости от модели варьируется в пределах 57-65 см.

Для проведения работ необходимо подготовить:

• набор столярного инструмента;
• строительный уровень;
• перфоратор;
• болгарка;
• герметик;
• монтажная пена;
• «жидкие гвозди»;
• строительный нож;
• саморезы и шурупы.

При выборе размеров саморезов ориентируйтесь на толщину каркасного профиля с тем, чтобы в процессе монтажа исключить повреждение чаши.

Планируя соорудить шкафчик с раздвижными дверцами, стоит также приобрести направляющий U-образный профиль, предназначенный для раздвижных и навесных систем

Планируя сооружать деревянный каркас, заготовки древесины перед монтажом следует покрыть в 2-3 слоя специальной пропиткой. Грунтовка окажет двойное действие: предотвратит размножение микроорганизмов и защитит древесину от влаги.

Желая соорудить экран из гипсокартона, используйте для работы влагостойкие листы. В местах вероятного контакта с водой их требуется дополнительно обработать влагоотталкивающей грунтовкой или зашпаклевать.

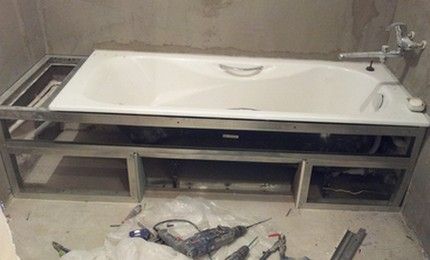

Сооружение каркаса конструкции

Главная ошибка, которую допускают некоторые умельцы – делают погрешность при определении габаритов конструкции относительно сантехники, а также не учитывают при сооружении опоры материал изготовления чаши ванны. Так, неправильно рассчитанная каркасная опора может даже приподнять легковесную акриловую и стальную чашу. Как следствие, при первой же попытке набрать воду под силой тяжести конструкция просто деформируется.

Сооружение каркаса выполняют в такой последовательности:

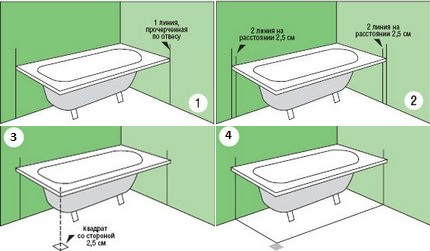

1. По периметру ванны наносят разметку.
2. По намеченным линиям к напольному покрытию с помощью дюбелей фиксируют стартовый профиль.
3. Монтируют вертикальные профили, выдерживая равноудаленное расстояние в 60 см.
4. В боковых упорах и местах, где планируют расположить ящик или обустроить полку, делают дополнительную стойку.

Проекцию каркаса на пол выполняют с помощью отвеса.

Линия разметки под установку каркаса должна быть проложена вдоль всей длины чаши, по вертикальной плоскости она должна находиться на одном уровне с краем ванны

Намечая линию под установку каркаса, учитывайте, что финишная отделка также имеет определенную толщину. Так, планируя облицевать экран керамической плиткой, необходимо «утопить» каркас на глубину слоя отделки.

Мыть чашу ванной или стирать в ней белье намного удобнее, если с наружной стороны предусмотрена выемка для ног. Чтобы предусмотреть углубление для ног, каркас можно заглубить под передний край чаши на 10-15 см. Ширина такой выемки должна составлять порядка 30-35 см.

Проложенный вдоль черты стартовый профиль прикручивают на саморезы, фиксируя и к полу, и к прилегающим стенам. Приблизительно на середине высоты боковых стоек прикрепляют горизонтальные перемычки. Они придадут жесткость конструкции.

Планируя использовать для облицовки мягкий гнущийся материал типа «вагонки», чтобы повысить жесткость конструкции профиль желательно дополнительно закрепить и в середине экрана

Для создания плотного стыка с полом и препятствия проникновению влаги нижнюю грань уложенного профиля проклеивают герметиком. Чтобы не повредить чашу агрессивными креплениями, верхний профиль желательно задуть монтажной пеной.

В случае если планируется устанавливать раздвижные дверцы, по верхней и нижней стороне каркаса монтируют направляющий профиль. Его длина должна строго соответствовать ширине проема. Профиль фиксируют таким образом, чтобы не было зазора между боковой стенкой и рельсом.

Изготовление функциональных полочек

Встроенные полочки можно соорудить из панелей ДСП, оставшихся от разобранных шкафов, тех же гипсокартонных листов или фанеры.

Определить их расположение и просчитать размеры поможет составленный эскиз или чертеж.

Чтобы максимально рационально задействовать каждый сантиметр площади пространства под ванной, боковые полочки делают глубиной на всю ширину чаши

Ширина боковых полок должна соответствовать размеру ниши, образовавшейся между стеной комнаты и наружной поверхностью днища чаши, за минусом толщины ограничивающих секций. При расчете необходимо учитывать ширину металлических профилей каркаса, которая составляет не менее 50 мм при глубине в 27 мм.

Габариты каркаса и наполнения конструкции определяются размерами ниши. Но, чем более ровные стены проема, тем проще оборудовать встроенный шкаф.

Трубы водопровода могут быть скрыты за стеновой обшивкой, либо же располагаться вдоль задней стенки импровизированного стеллажа

Вдоль передней стенки от пола до борта чаши можно расположить ряд низких модулей из одной или двух полок. Определяя количество полок, ориентируйтесь на то, чтобы расстояние между ними было достаточным под размещение высоких емкостей и флаконов.

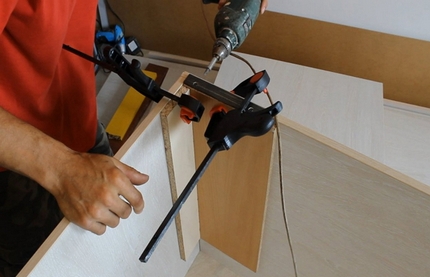

Выпилив из древесностружечных плит нужные фрагменты, приступают к сборке конструкции. Соединяют полки шкафчика открытым способом. Для этого верхнюю и нижнюю панель фиксируют саморезами к боковинам. Прежде чем сверлить лунки под шурупы желательно выполнить предварительную разметку.

Чтобы в процессе закручивания саморезов предупредить смещение панелей и боковин, соединенные детали зажимают струбицами или скрепляют малярным скотчем

Вариант установки полок может быть любой. Их можно закрепить на мебельные уголки, уложить на шканты или же сделать съемными, разместив на опорных рейках. Тыльную сторону конструкции можно оставить открытой, либо же вырезать ее из тонкого листа МДФ или фанеры.

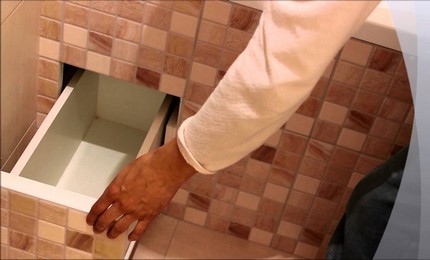

Монтаж выдвижного ящика

Ширина выдвижного ящика должна быть на пару сантиметров уже, чем внутренняя ширина ограничивающих секций. Иначе выдвижная конструкция просто не войдет в корпус.

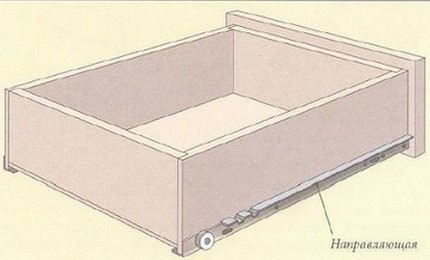

Для изготовления выдвижного ящика потребуются направляющие. Их длину выбирают исходя из толщины стенок короба.

В продаже встречаются два вида систем:

• самбоксы – простые роликовые направляющие;
• тандембоксы – усовершенствованные системы с самодоводчиком.

Самый простой вариант конструкции выдвижного ящика – когда боковые стенки как бы вкладывают между передней и задней. Благодаря такому решению можно сделать фурнитуру невидимой, а кроме того нет необходимости обрабатывать торцы.

По размерам боковой ниши можно сделать и выдвижной ящик, который удобно использовать под хранение громоздких коробок и мешков моющими средствами

Габариты дна должны быть на 1-2 мм меньше размеров короба ящика. Такая конструкция в собранном виде будет лишена выступающих концов.

Чтобы предупредить прогибание дна под тяжестью груза, дно желательно дополнить продольным или поперечным ребром жесткости

Дно короба, чаще всего выполненное из ДВП, набивают гвоздями размером 20мм и «усиливают» саморезами 16х4 мм. При соединении деталей важно убедиться, чтобы диагонали были одинаковы.

Роликовую систему устанавливают на нижний край: сначала тонкую на самом ящике, а затем толстую на ограничивающих секциях.

Учитывайте, что головка крепежа должна надежно фиксировать направляющую, но при этом не возвышаться над планкой

Установив и закрепив направляющие, систему ставят на предназначенное для нее место.

Установка закрывающихся створок

Дверцы делают в последнюю очередь. Их выпиливают из МДФ листов согласно размерам корпуса. Планируя установить навесные дверцы, необходимо заранее приобрести две пели для верхней и нижней части.

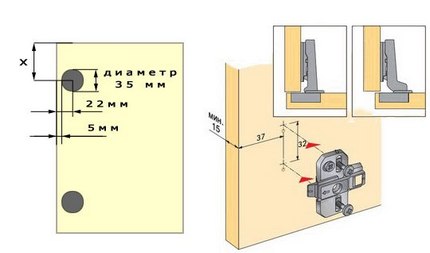

В дверце, выдержав расстояние 7-10 см от края, с помощью фрезы на 35 мм проделывают отверстие глубиной в 12 мм под установку «чашки» петли

Установив «чашку» петли, вкручивают саморезы. Чтобы прикрепить створку к самой конструкции, дверцу устанавливают так, чтобы она не выходила за края проделанного под нее отверстия. С помощью регулировочных винтов настраивают правильное положение.

Монтируя навесные створки, необходимо добиться результата, чтобы края створки и торцы стенки совпадали. Зазоры должны быть вдоль всего контура одинаковыми.

В некоторых моделях для фиксации створок используют магниты. Задача мастера – открутив винт створки, настроить расположение дверцы так, чтобы магниты совпадали.

Облицовка панелей экрана

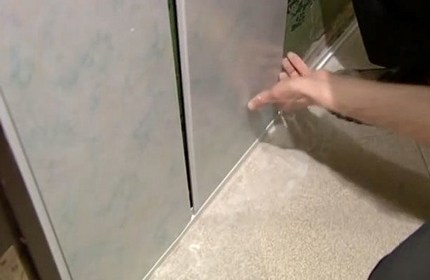

Нарезку облицовочных пластиковых или МДФ панелей выполняют с помощью болгарки или строительного ножа. Заготовки нарезают в соответствии с высотой экрана. Пластиковые панели крепят к брускам каркаса на «жидкие гвозди».

Сложность может возникнуть при фиксации последней полосы, ведь при совмещении деталей необходимо обеспечить достаточную плотность прилегания

Приклеивая отрезки панелей к верхнему профилю, не забывают оставить достаточно места для последующего монтажа пластикового плинтуса. Его фиксируют на саморезы, предназначенные для работы с металлическими изделиями, либо же приклеивают «жидкими гвоздями». Клей наносят, слегка отодвинув стенку назад, после чего придвигая ее на место.

Чтобы облагородить места стыков, под примыкающие к стенам планки также подсовывают пластиковый плинтус.

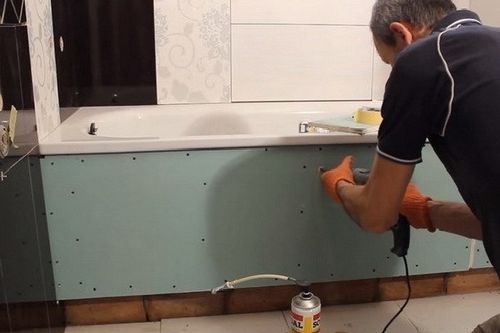

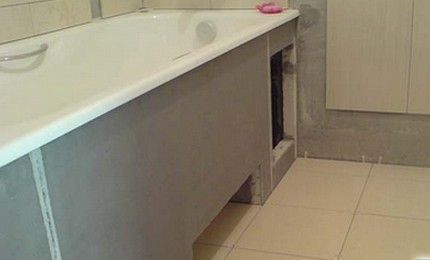

Работая с гипсокартонными листами, заготовки по высоте делают на пару сантиметров короче. Их закрепляют, отступив от пола и верхнего края чаши по одному сантиметру.

Такое решение позволяет минимизировать контакт торцевых граней с водой, предупредив тем самым разбухание гипсовых полотен

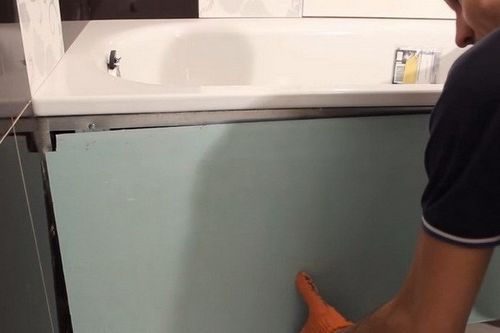

Заготовки фиксируют к каркасу, «сажая» их на саморезы через каждые 15-20 см.

Из нарезанных заготовок панелей набирают поверхность экрана. В месте, где предусмотрено технологическое отверстие, прорезают отверстие.

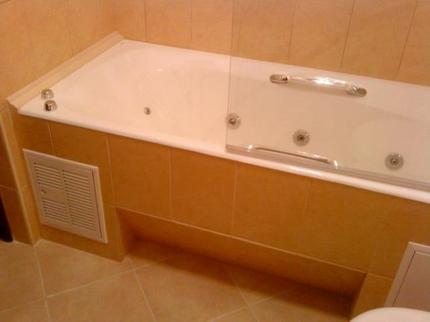

Через открывающуюся или съемную часть вы получите доступ к коммуникациям для профилактического осмотра и выполнения ремонтных работ

Представленные в продаже сантехнические люки делают из влагостойкого гипсоволоконного листа или алюминия. Они в разы прочнее пластиковых аналогов, а потому способны прослужить в разы дольше.

Достойной альтернативой стационарным конструкциям являются съемные панели, которые удобно крепить к передней стене экрана с помощью магнитов.

Готовый сантехнический люк откидного или поворотного исполнения необходимого размера не составит труда купить в любом строительном магазине

В последствие его можно будет задекорировать решеткой, облицевать искусственным камнем или зеркалами. Благодаря этому люк будет гармонично сливаться со стеной, становясь невидимкой.

Видео-руководство по установке экрана

Делаем экран под ванну с нишей для ног:

Как собрать выдвижной ящик:

Экран под ванну с полками – практичное решение. По вместительности он ничуть не уступает встраиваемым шкафчикам, но при этом совершенно не занимает пространство в ванной комнате.
