Как сделать лазерный уровень — делаем нивелир своими руками

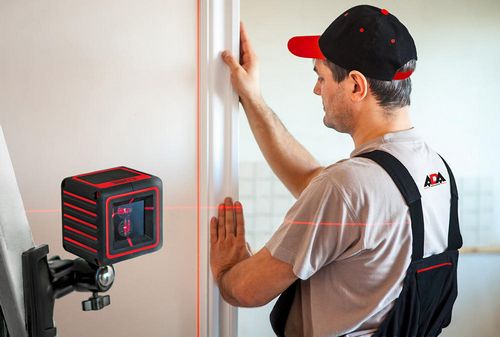

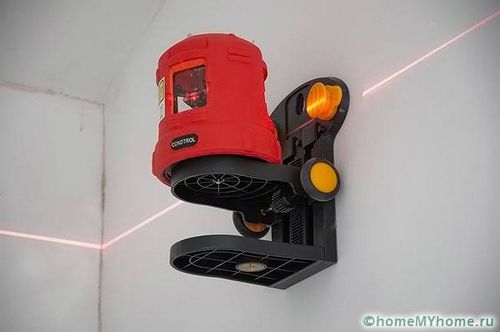

Лазерный нивелир – это полезное изобретение, которое ускоряет и упрощает процесс определения уровня. Его использование не требует специальных знаний – просто поставьте его на пол (или стену) и включите. Встроенный лазер начнет работу и проецирует строго горизонтальные или вертикальные линии на поверхность помещения.

Упомянутые достоинства оценили на практике многие строительные бригады, но среди домашних мастеров удобный прибор не нашел широкого применения. Качественный лазерный нивелир (с малой погрешностью измерений!) стоит дорого, поэтому покупать его для одноразовых работ, а затем забросить на антресоли, не разумно. Для этих целей можно сделать лазерный уровень своими руками из недорогих и доступных деталей.

Содержание:

• Составные детали конструкции
• Этапы создания самоделки
  • 1. Преобразование лазерной указки
  • 2. Закрепление лазера на строительном уровне
  • 3. Изготовление подставки-штатива
  • 4. Сборка элементов лазерного уровня
• Юстировка лазерного нивелира

Составные детали конструкции

Главный элемент промышленного лазерного уровня – специальный лазерный излучатель. В самодельном нивелире его роль с успехом сыграет копеечная лазерная указка, которую можно купить в любом отделе канцтоваров. Это только главная деталь, но не единственная, весь список необходимого таков:

• лазерная указка;
• строительный уровень (пузырьковый);
• колышек с квадратным или круглым диаметром (d=5-6см) длиной 1-1,3м (можно воспользоваться держаком от лопаты);
• плотная фанера или доска;
• кусок пористой резины.

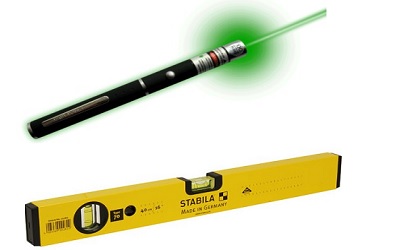

Лазерная указка и строительный уровень — основа самодельного лазерного нивелира

Создание собственного лазерного уровня может быть увлекательным проектом для тех, кто интересуется DIY. Одним из ключевых компонентов такого устройства является штатив для лазерного уровня своими руками, который обеспечивает стабильную и точную работу. В данной статье мы расскажем вам, как сделать лазерный уровень самостоятельно, чтобы он был полезен в ваших строительных или ремонтных проектах.

Этапы создания самоделки

1. Преобразование лазерной указки

Первым делом необходимо из указки сделать излучатель, который будет проецировать на стену четкую точку (к сожалению, «нарисовать» непрерывную линию на плоскости, как дорогие покупные инструменты, он в любом случае не сможет, нужны специальные линзы). Для этого возьмем самую простую насадку, без рисунка, заклеиваем ее картоном и в центре прокалываем маленькое отверстие. Теперь, когда мы накрутим насадку на указку и включим ее, на плоскости появится яркая четкая точка.

2. Закрепление лазера на строительном уровне

Хомутами закрепляем лазерную указку на строительном уровне. Между указкой и уровнем укладываем кусок резины. Амортизирующий материал необходим, чтобы в дальнейшем была возможность регулировать угол наклона лазера.

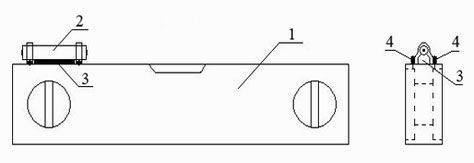

Самодельный лазерный уровень: 1 — строительный уровень, 2 — лазерная указка, 3 — кусок резины, 4 — скрепляющие хомуты

3. Изготовление подставки-штатива

С одного конца кол должен быть заострен, с другого – выровнен горизонтально, чтобы получилась небольшая площадка. К этой площадке гвоздем или шурупом закрепляем дощечку (фанеру) таким образом, чтобы ее можно было поворачивать по кругу в процессе измерений. Получается очень удобная вращающаяся подставка.

4. Сборка элементов лазерного уровня

Забиваем кол заостренным концом в землю (естественно это возможно только на улице, в помещении есть смысл заменить кол на треногу). Одновременно с этим выравниваем деревянную подставку по горизонтали, используя для контроля строительный уровень. Устанавливаем на площадку уровень и включаем лазер.

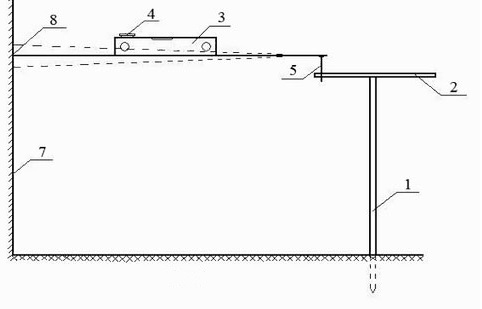

Принцип работы самодельного лазерного уровня: 1 — кол, 2 — подставка из доски или фанеры, 3 — строительный уровень, 4 — лазерная указка, 5 — шуруп, 6 — луч лазера, 7 — стена, 8 — лазерная точка на стене

После включения прибора, в том месте, где лазерный луч встретится со стеной, будет видна точка. В этой точке делаем отметку. Теперь поворачиваем вращающуюся подставку и отмечаем следующую точку на той же стене. После соединения этих двух точек мы получим абсолютно ровную горизонтальную линию. Таким же образом чертятся горизонтали на всех других интересующих нас поверхностях.

Юстировка лазерного нивелира

Принцип работы лазерного нивелира понятен. Однако, к непосредственному черчению линий-горизонталей, можно переходить только после юстировки (проверки) инструмента. Это мероприятие должно проводиться каждый раз после установки подставки с уровнем на новое место и до начала работы. Юстировку можно сделать так:

1. В доску-подставку вкручиваем шуруп (l=100-120 мм) таким образом, чтобы его шляпка совпадала с линией лазера. Наводим уровень с лазером на стену и включаем луч. В полученной на стене точке делаем отметку и вкручиваем туда еще один шуруп.

2. Между шурупами укладываем тонкую рейку, например, металлический профиль для гипсокартона. Ставим на него самодельный нивелир и пытаемся выставить пузырек уровня по горизонтали (по центру окошка). Для этого поднимаем или опускаем тот конец профиля, который находится ближе к стене. Как только пузырек уровня укажет горизонтальное положение, на стене по новому положению профиля делаем новую отметку. Теперь, если соединить шляпку шурупа, вкрученного в деревянную подставку, с новой точкой на стене, у нас получится идеально горизонтальная линия.

3. Устанавливаем самодельный лазерный уровень на подставку. Для того, чтобы прибор работал правильно, нам необходимо совместить точку, проецируемую лучом, с новой точкой, которую мы получили с помощью профиля. Для этого мы регулируем положение лазерной указки хомутами крепления. Как только луч укажет на полученную ранее отметку, можно начинать работать – уровень установлен правильно.

Юстировка самодельного нивелира: 1 — кол, 2 — подставка, 3 — строительный уровень, 4 — резина, 5 — шуруп, 7 — стена, 8 — точка на стене

Такой самодельный лазерный уровень по внешнему виду и удобству, безусловно, уступает аналогу промышленного изготовления. А с другой стороны, и цена ему – сущие копейки. Кроме того, самое главное: при аккуратной сборке всех деталей, полученные линии будут так же точно совпадать с горизонталью, как и при использовании современного дорогостоящего нивелира.
