Как сделать штроборез своими руками — особенности изготовления

Установка инженерных коммуникаций снаружи не является современным подходом. Сейчас коммуникации укрываются внутри стен, когда это возможно. Если закрыть их внутри стен не получается, устанавливаются пластиковые короба. Для создания штроб можно использовать различные инструменты, но самый простой и эффективный способ — это использование штробореза.

Содержание:

• Что такое штроборез
• Устройство
• Самодельный штроборез: шаг за шагом

Что такое штроборез

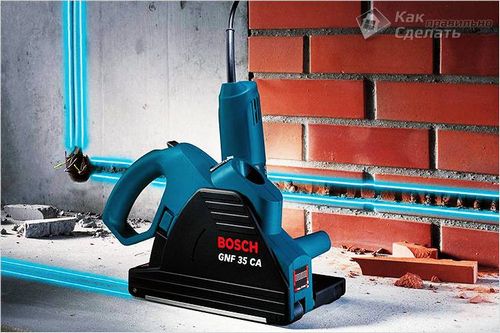

Чтобы упростить задачу прокладки труб, проводов и других коммуникаций в штробах, был разработан штроборез для быстрого нарезания штроб. По внешнему виду этот инструмент напоминает болгарку. Однако он имеет конструктивные отличия:

• В отличие от болгарки штроборезом можно сделать одновременно 2 реза.
• Одновременно работают два режущих диска.
• Штроборезом можно сделать одинаковую глубину штробы.
• На штроборезе имеется ограничительная регулирующая платформа.
• Также штроборезы оснащаются отводом для сбора пыли.

Защита

После работы штробореза необходимо, используя перфоратор, удалить материал между двумя каналами в стене. На выполнение этой работы уйдет сравнительно немного времени.

Устройство

Скорость работы штробореза, в отличие от болгарки, выше в два раза. Обратите внимание на тот факт, что это неотрезное устройство. В результате его работы канавка под укладку коммуникаций получается ровной. В основе режущих элементов используются два алмазных диска. Между ними можно регулировать зазор. Также регулируется и глубина реза штроб.

Для выполнения работы в соответствии с правилами техники безопасности диски закрываются защитным кожухом. Также на этом кожухе имеется патрубок для удаления пыли. Через него устройство подключается к строительному пылесосу шлангом.

Самодельный штроборез: шаг за шагом

Ознакомившись с устройством штробореза, приступим к изучению инструкции по его самостоятельному изготовлению. Таким образом, у вас получится сделать ручной штроборез за сравнительно небольшую сумму.

Для изготовления самодельного штробореза потребуются следующие инструменты и материалы:

• болгарка;
• 2 алмазных диска;
• гайки;
• защитный кожух или лист металла для его изготовления;
• пылесос со шлангом.

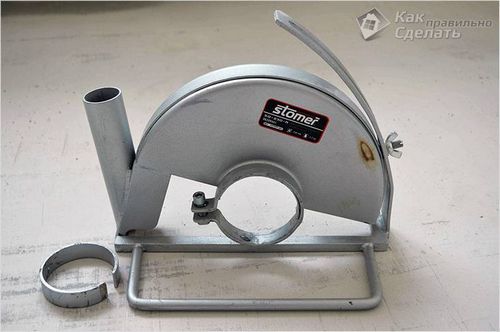

Кожух с патрубком для вывода пыли

Так, при изготовлении важно адаптировать к болгарке два алмазных круга. Первый крепится обычным методом. Что касается второго, то для него следует закрепить дополнительную гайку с кольцом одного диаметра. Получается, что второй диск устанавливается на первую гайку и сверху фиксируется дополнительной.

Важно, чтобы для фиксации второго диска хватило резьбы. Достаточно 2–3 витка.

Чтобы увеличивать расстояние между дисками, устанавливается дистанционная втулка или удлиненная гайка. Так, вы сможете изготавливать штробы нужной ширины.

Для сбора пыли следует соорудить пылеуловитель. Для этого изготавливается кожух, на который крепится патрубок для отвода пыли. Кожух можно купить готовый в магазине или сварить самостоятельно. Подробнее об этом вы сможете узнать из видео, представленного в конце статьи. Кожух также можно сделать из кастрюли, диаметр которой должен быть несколько больше алмазных дисков. Процесс изготовления выглядит следующим образом:

• В первую очередь изготавливается кожух, к которому будет закрепляться болгарка.
• Важно отрезать все лишние и выступающие элементы.
• Для отвода пыли на кожух приваривается патрубок Ø до 3 см.

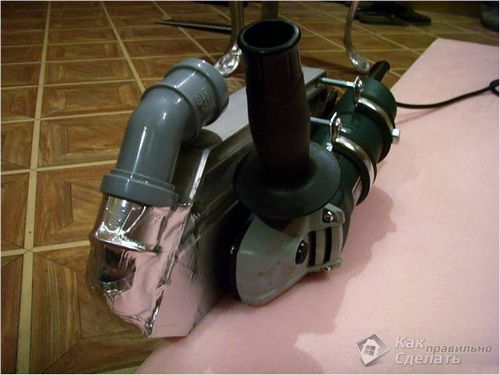

• На патрубок можно установить канализационный пластиковый отвод с переходом, соответствующим диаметру шланга, который имеет уплотнительную резинку. За счет этого будет хорошая тяга.
• К патрубку закрепляется шланг, который подключается к пылесосу.

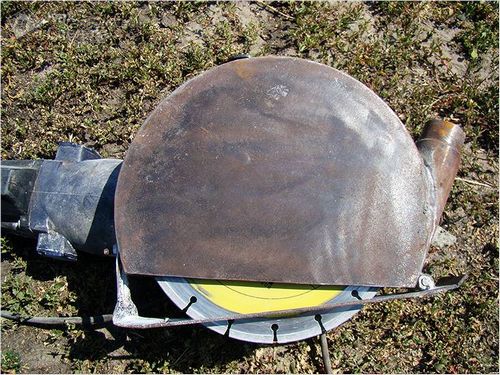

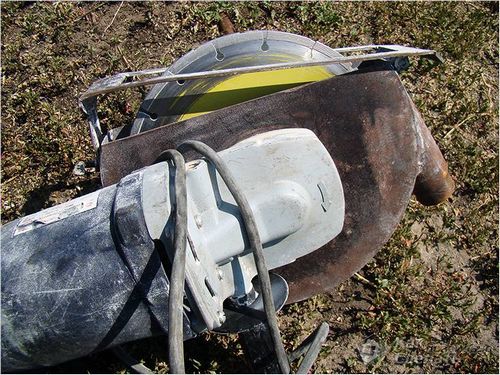

Металлическая подошва

По окончании изготовления всей конструкции, ее следует разобрать и покрасить. Предварительно удалить все имеющиеся дефекты. Всасывание пыли будет происходить одновременно с работой штробореза.

Желательно чтобы шланг, идущий к пылесосу, был в длину хотя бы 2 м. Сильно короткий будет сковывать ваши движения. Как следствие, потребуется одновременно две розетки для изготовления штроб.

Итак, мы увидели, что принцип изготовления штробореза сравнительно прост. Главное преимущество – это экономия средств. Вы сможете делать ровные штробы для прокладки тех или иных коммуникаций и, главное, не тратя много времени. Такое устройство подойдет для газобетона, кирпича и других строительных материалов. Тонкости изготовления самодельного штробореза вы сможете увидеть в представленном видеоматериале:
