Как сделать вентиляцию в русской бане

Особенности традиционных русских бань

Русская баня — парная по-белому

Русские бани с топкой по-белому

Первые упоминания о русских банях появились в Новгородских летописях вначале ХI столетия. В те времена бани топились «по-черному». Дымохода не было, дым выходил из парной через открытые двери. После протапливания баня несколько минут проветривалась, потом двери в парную закрывались, помещение от печи снова нагревалось и баня была готова к приему людей.

Что такое баня по-чёрному

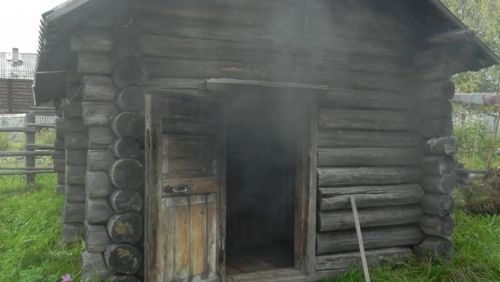

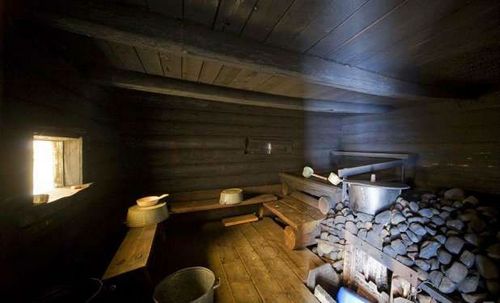

Баня по-черному — фото

Такие бани сегодня встретить вряд ли удастся, зато есть достаточно много более совершенных традиционных русских бань.

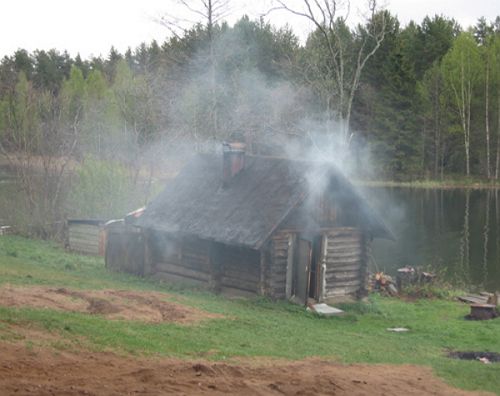

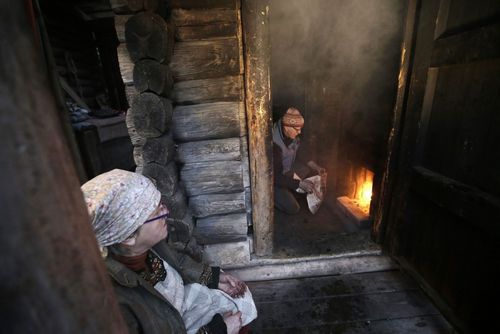

Баня топится по-черному

Вот об этих банях мы поговорим подробно, только знание всех секретов настоящей русской бани даст вам возможность сделать в ней эффективную вентиляцию и сохранить самобытность. Как выглядела традиционная русская баня?

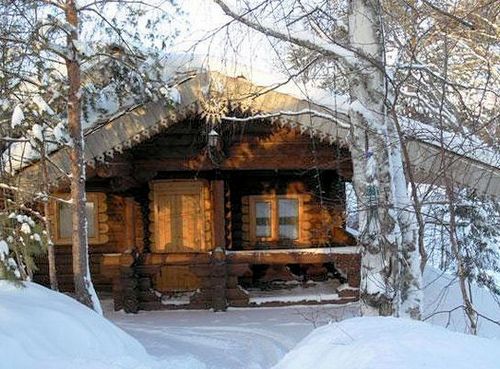

Русская баня — фото

Фундамент

В нашем понимании фундамент отсутствовал. По углам строения ложились большие камни, они держали вес всего сооружения. Межу большими камнями лежали мелкие, они почти не воспринимали никакой нагрузки, использовались только в качестве защитного препятствия от ветра. Зимой один-два венца бани засыпались снегом, таким способом производилось утепление пола. Кстати, засыпкой снегом нескольких нижних венцов сруба утеплялись и деревенские избы и подвалы в них.

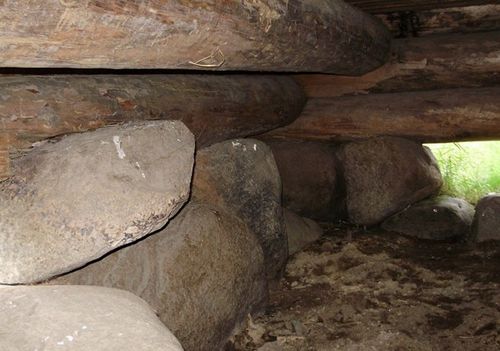

Камни — фундамент

Сруб

Баня ставилась из толстых бревен, для межвенцового утепления использовался сухой мох. До сих пор этот материал межвенцового утепление по всем показателям считается одним из самых лучших. Мох весной заготавливали на мшаниках, сушили все лето и только потом использовали во время сооружения сруба.

Постройка сруба с утеплением мхом

Бревна готовили только зимой, часто использовался сухостой. Если поблизости природный сухостой отсутствовал, его подготавливали самостоятельно. Вокруг выбранного дерева снималась кора, дерево погибало и в таком состоянии стояло в лесу не менее года. Ошкуренный материал дополнительно просушивался перед употреблением.

Заготовка брёвен в зимний период

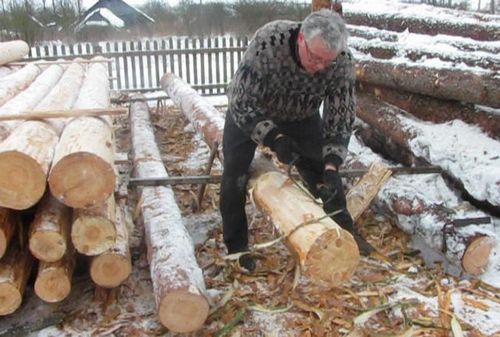

Снятие коры скобелем

Для полов бревна распиливались пополам, вода уходила в щели. Толстый пол мог стоять десятки лет в любых условиях, никто не заботился о специальной дополнительной защите от процессов гниения.

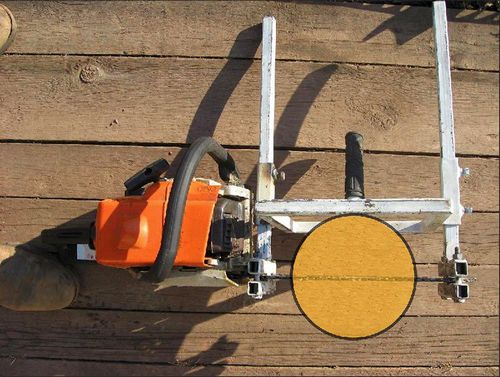

Устройство для продольного распила бревна

Протекающий пол в русской бане

Такие же распиленные бревна служили и потолком. Баня имела размеры в пределах 2×3 метра и состояла лишь из двух помещений – парной и небольшого предбанника. Потолок был только в парной, предбанник потолка не имел, температура в предбаннике равнялась температуре воздуха. Первыми шли мыться мужчины, они раздевались/одевались в холодном предбаннике. Женщины и дети раздевались/одевались непосредственно в парной. В парной имелось одно небольшое окно и чуть больше окно устанавливалось в предбаннике.

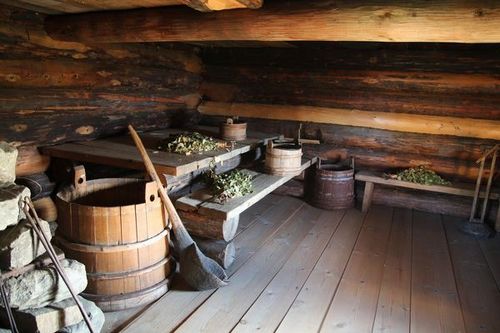

Русская баня в старину

Полки обязательно имели два яруса, тот, кто мог выдерживать высокую температуру, парился на втором ярусе, а дети и пожилые люди на первом или на полу. В качестве «вентилятора» использовался веник. Без веника и большого количества пара русская баня немыслима.

Русская баня и полоки в ней

Крыша

Двухскатная под дранкой. Дранка, кстати, служила тридцать-сорок лет. Для сравнения, современные «инновационные материалы» редко имеют срок пользования более пятнадцати лет. Сегодня лучина опять входит в моду, только есть одно существенное различие – если раньше это был кровельный материал для самых бедных, то теперь с точностью до наоборот.

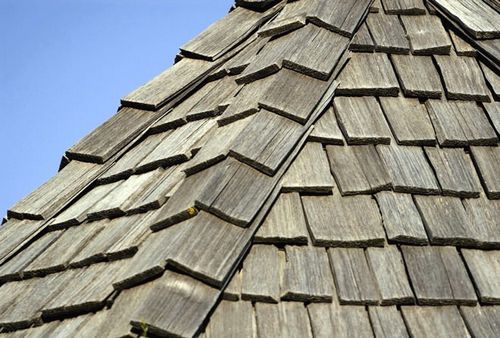

Кровля из дранки

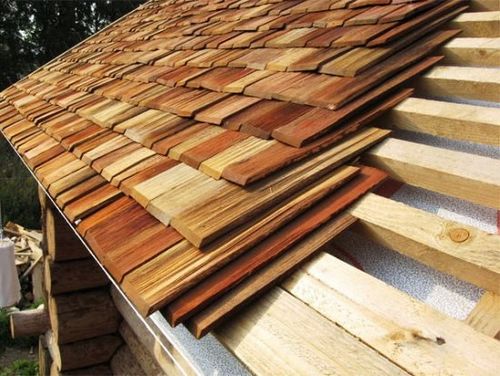

Укладка кровли из дранки

Деревянная кровля бани

Печь

Самый важный элемент русской бани. Печь была большой, размеры занимали до трети всей парной.

Каменка в русской бане

Ставилась из кирпича, сверху вмуровывался большой чугунный чан для воды, вместительность емкости не менее ста литров. В чане не только нагревалась вода до кипения, он выполнял роль аккумулятора тепла и мог длительное время прогревать парную. Рядом с печкой стояла бочка для холодной воды, если чан закипал, то в него доливалась холодная вода из бочки. По мере протапливания бани вода в бочке с холодной водой постепенно разбавлялась кипятком из чана и нагревалась.

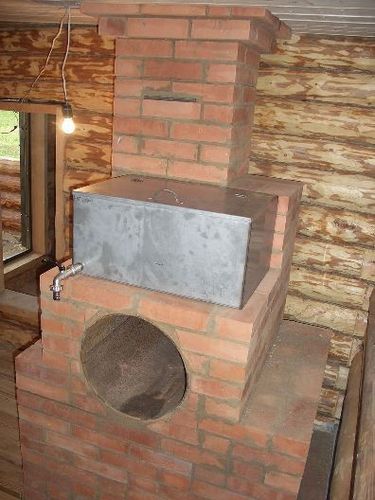

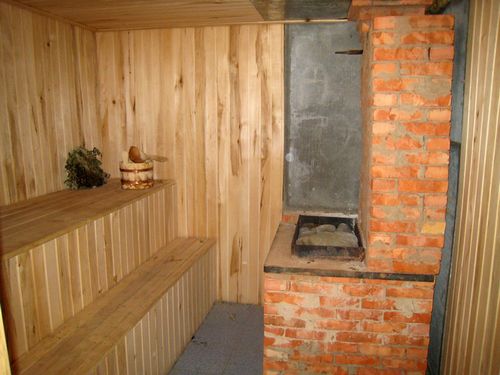

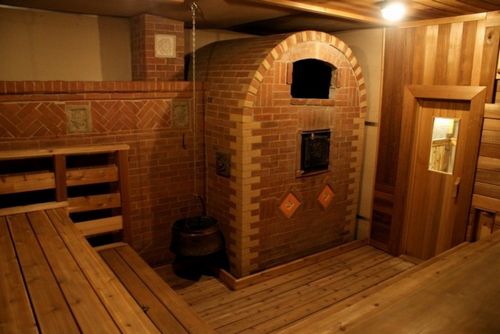

Кирпичная каменка для русской бани

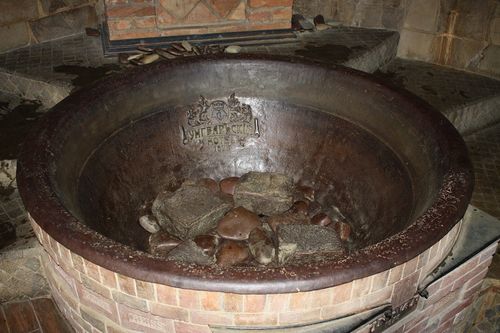

Чугунный чан для бани

Каменка ставилась в дымоходе. Часто это была обыкновенная железная бочка диаметром примерно 40 см, доступ к камням обеспечивала отдельная дверка. Над каменкой стоял дымоход с шибером. Когда все дрова в бане прогорали, шибер закрывался и на камни ковшиком плескали воду для пара.

Температура в бане была относительно невысокой, около +50°, эффект жары достигался за счет влажности воздуха, она доходила до 90%. Из школы нам известно, что влажный воздух значительно лучше проводит тепло, чем сухой. Если в сухой финской бане можно выдержать температуру до +110° больше, то в русской бане при таких условиях человек в прямом смысле сварится.

Как вентилировалась русская баня

Во время принятия водных процедур иногда приоткрывались двери из парной в предбанник. Но эти действия производились не для вентиляции как таковой, а для понижения температуры и влажности.

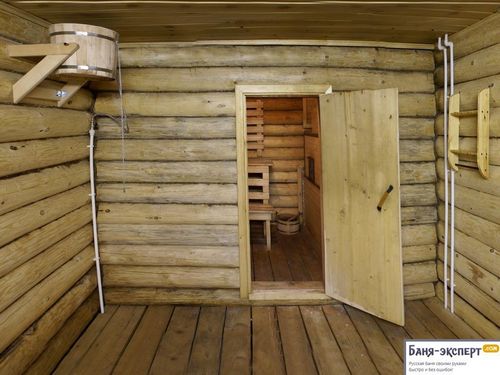

Вентилирование бани через открытую дверь

После мытья полностью открывалась дверь парной и влага выходила прямо через крышу – потолок в предбаннике отсутствовал. Конечно, такое проветривание было малоэффективным, особенно в зимний период времени. На стенах появлялся иней и лед, деревянные конструкции почти никогда не высыхали полностью. Только в летний период можно было по-настоящему просушить деревянные конструкции. Как видите, условия эксплуатации деревянных конструкций даже при всем желании невозможно назвать благоприятными. Но за счет большой толщины и высокого качества пиломатериалов баня служила несколько десятков лет. Потом ее разбирали и ставили новую. Или поднимали и меняли нижние венцы и половое покрытие.

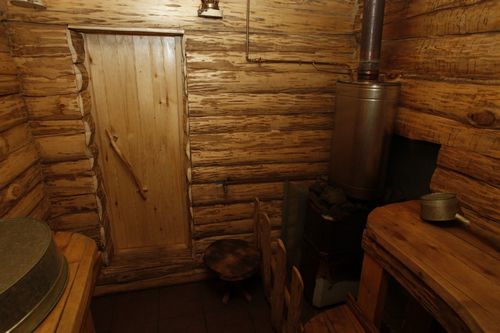

Традиционная русская баня

Зачем мы так подробно рассказывали о настоящих традиционных русских банях? Только зная принципы их функционирования вы сможете сделать вентиляцию таким образом, чтобы не потерять главного – достоинств и отличий народной бани.

Организуем вентиляцию в русской бане

Что должна обеспечить вентиляция русской бани

Надеемся, теперь вам понятно, по каким критериям нужно делать вентиляцию русской бани, чтобы не превратить ее в «теплую помывочную». Для верности еще раз перечислим ее задачи, вентиляция должна:

• поддерживать температуру в парной в пределах +50÷60°С;
• относительную влажность воздуха в пределах 70÷90%;
• максимально быстро высушивать деревянные конструкции по окончании приятия банных процедур;
• при необходимости вентиляция должна быстро понижать влажность в помещении без создания неприятных сквозняков и без открывания дверей парной;
• быть универсальной и многофункциональной, одинаково эффективно работать летом и зимой. И при этом, конечно, сохранять все особенности именно русской бани.

Несколько слов следует сказать об «очищении воздуха от отработанных» газов. Что касается угарного газа, то никакая вентиляция не поможет, если он будет постоянно поступать в помещение. Нужно следить за тем, чтобы дрова полностью прогорели, в топке не оставалось тлеющих угольков и только после этого закрывать шибер печки. Вентиляция способна удалить уже имеющийся в помещении угарный газ при условии, что он больше не поступает.

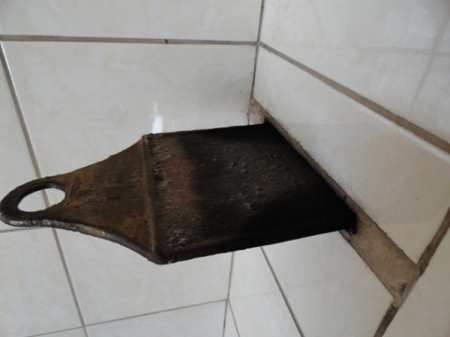

Нельзя полностью закрывать шибер, пока не прогорят дрова и угли

Теперь о «кислороде». Можно в интернете найти много статей, в которых «банные знатоки» озабочены вентиляцией парной с целью поступления кислорода. Не будем слишком углубляться в этот вопрос, скажем только одно – в минуту при максимальной физической нагрузке человек вдыхает не более 10 литров воздуха, одного кубометра достаточно для 100 минут (более полутора часов). Теперь посчитайте объем парной, он как минимум 2 м (ширина)×3 м (длина)×2 м (высота) = 12 м3. Это запас воздуха для одного человека почти на двадцать часов или для двадцати человек на час. Мы уже не упоминаем, что дышать можно и воздухом с меньшим содержанием кислорода. Кто-то из нас парится дольше? Нет? Тогда не будем себе заморачивать голову «кислородным голоданием в парной». Тем более что во время понижения температуры свежий воздух будет поступать в баню и без наших расчетов.

Правильно организованная вентиляция в бане обеспечит приток кислорода

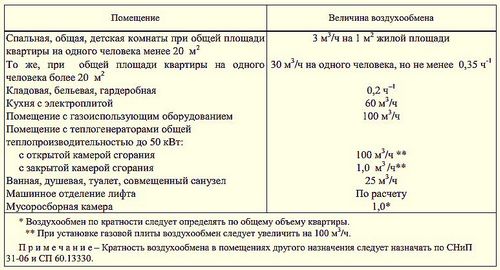

Кратность обмена воздуха

Итак, цели вентиляции в русской бане уже понятны, рассмотрим средства ее достижения. Их есть всего два – при помощи естественной или принудительной вентиляции.

Естественная вентиляция русской бани

Наиболее простая с технической точки зрения, но самая сложная для расчесов с инженерной точки зрения вентиляция. Дело в том, что существует довольно много непредсказуемых и независимых факторов, влияющих на технические характеристики вентиляции. Перечислим лишь несколько переменных, влияющих на естественную вентиляцию.

• Разность температуры воздуха на улице и в бане.
• Разность показателей относительной влажности воздуха на улице и в бане.
• Конкретное место расположения отверстий входа и выхода вентиляции.
• Особенности расположения выходного отверстия на фасадной стене бани.
• Направление ветра.
• Конструкционные характеристики воздушных решеток.

Естественная вентиляция русской бани

Для русской бани достаточно иметь максимальную кратность смены в пределах шести объемов воздуха в течение часа. Это позволит быстро понижать в случае необходимости температуру и влажность и создавать оптимальные режимы для просушивания помещений. Дело в том, что зимой нельзя вентилировать очень быстро, помещение охладится и скорость испарения влаги с деревянных конструкций сильно замедлится, а потом и совсем прекратится.

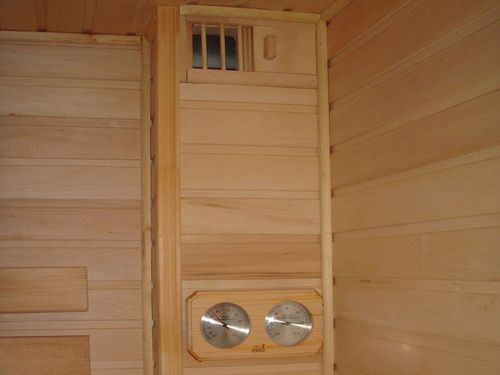

Вентиляционное отверстие

Теплотехники-практики предлагают делать расчет сечения входных и выходных отверстий в расчете 20 см2 на один кубометр помещения. К примеру, если парная имеет размеры 3×3×2 (длина, ширина и высота) = 18 м3, то условный диаметр прохода воздуховодов должен примерно составлять 360 см2. Конечно, это очень упрощенный подход, но на практике он работает отлично, для более точного расчета нет надобности привлекать большие и дорогостоящие коллективы «научных институтов и проектных организаций».

Еще одно замечание. Желательно, чтобы вход воздуха располагался с ветреной стороны, а выход с противоположной. К сожалению, такое не всегда возможно силу различных причин. В таком случае рекомендуется закрывать декоративные решетки конусными колпаками, они минимизируют риски значительного уменьшения тяги из-за подпора внешними потоками воздуха.

С теорией разобрались, переходим к практике.

Как сделать естественную вентиляцию в русской бане

Шаг 1. Определитесь с конкретным местом расположения входного и выходного отверстий.

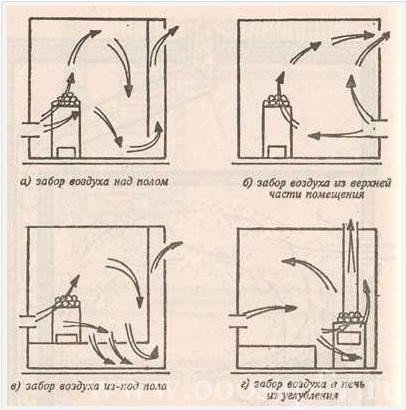

Популярные способы организации вентиляции

Вход свежего воздуха нужно делать на расстоянии примерно 10÷20 сантиметров над уровнем пола, желательно за печкой. Если отверстия за печкой, то холодный воздух будет немного подогреваться, прежде чем попасть в помещение. Это, во-первых. Во-вторых, ударяясь о препятствие воздушный поток теряет силу, что исключает появление на полу сквозняков. Наличие сквозняков в парилке – крайне неприятное явление.

Выходное отверстие надо делать под потолком по диагонали от входного.

Пример сверления выходного отверстия

Можно встретить советы выходное отверстие делать в потолке, но мы не рекомендуем этот вариант. С одной стороны, чердак защит его от ветра, исключаются риски критического уменьшения тяги, это плюс. Но, с другой стороны, стропильная система будет постоянно влажной, это минус. Минус намного существеннее плюса, не стоит рисковать деревянными конструкциями крыши.

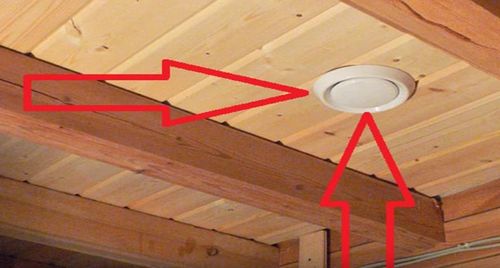

Выходное отверстие на потолке — не лучший вариант

Шаг 2. Закупите материалы. Вам понадобятся куски квадратных или круглых труб для воздуховодов, регулируемые декоративные решетки, герметик, минеральная вата и метизы. Вентиляционные отверстия могут иметь круглое или квадратное сечение, на эффективность это никак не влияет, руководствуйтесь только своими предпочтениями.

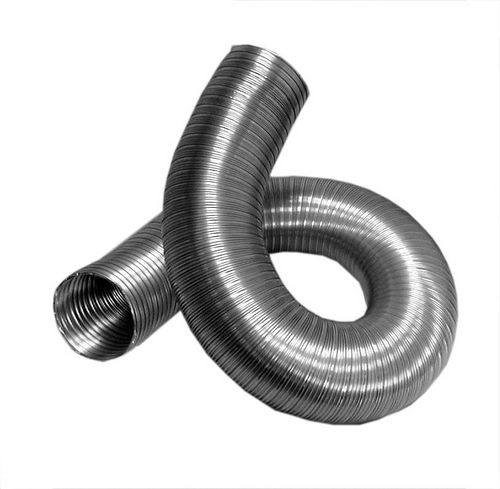

Гофрированный воздуховод

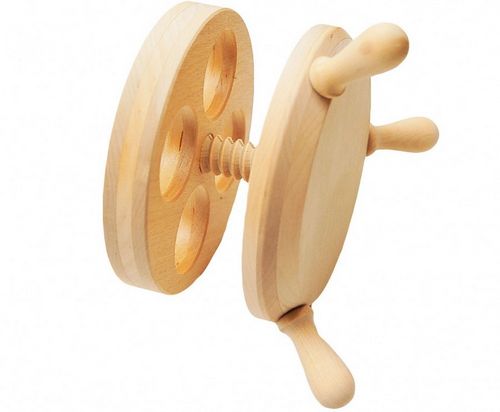

Вентиляционный лючок, ольха, D=125

Шаг 3. Проделайте в стенах отверстия. Можно использовать два способа.

1. Ручной. Дрелью высверливаются отверстия по периметру вентиляционного канала. Сверлите их как можно чаще, сверло должно находиться строго перпендикулярно к стене. Размер отверстия должен быть на 1÷2 сантиметра больше по периметру, чем размер воздуховода. Далее долотом и стамеской постепенно выбирайте оставшиеся между отверстиями перемычки. Работа трудная, «грустная» и долгая. Профессионалы для таких целей пользуются бензиновой пилой, отверстия пропиливают концом шины. Но такой способ грубо нарушает правила техники безопасности, мы не советуем им пользоваться. Лучше потерять больше времени, чем свое здоровье.
2. Механический. Для круглых отверстий можно применять коронки – специальные металлические фрезы по дереву. Есть у них одно ограничение – максимальный диаметр у большинства производителей инструмента не превышает 120 мм. Но для бань это не проблема, если помещение парной очень большое, то можно проделать несколько отверстий и закрыть их одной декоративной решеткой.

Видео — Коронки по дереву

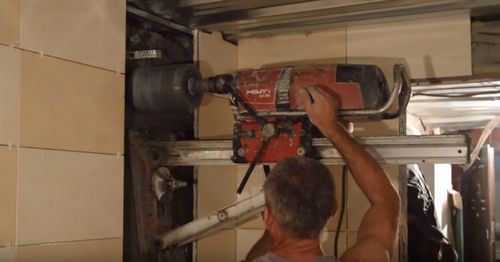

Если стены вашей бани не из дерева, а из бетона или кирпича, лучше воспользоваться методом бурения, этапы которого продемонстрированы на изображении ниже.

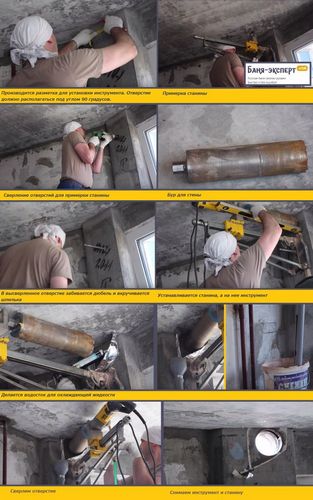

Бурение отверстия в бетонной или кирпичной стене

Очень важно. Принимайте все возможные меры для предупреждения попадания дождевых вод на сруб в отверстиях. Для этого решетки снаружи обязательно должны плотно закрываться, для тщательной герметизации запенивайте пространство вокруг отверстий и обшивкой.

Допускается расположение входного воздуховода под полкой. Плюс такого решения – вентиляция становится невидимой. Минус – очень неудобно открывать/закрывать вентиляционное отверстие.

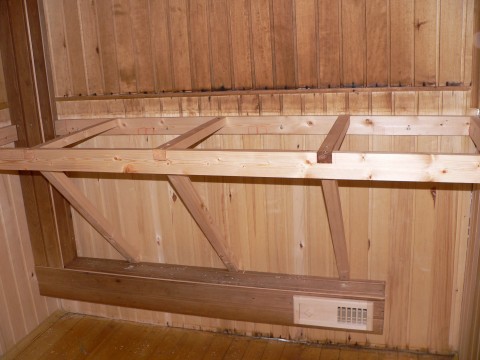

Расположение вентиляционного отверстия под полкой

Схема естественной вентиляции

Несколько практических советов по проделыванию отверстия в срубе

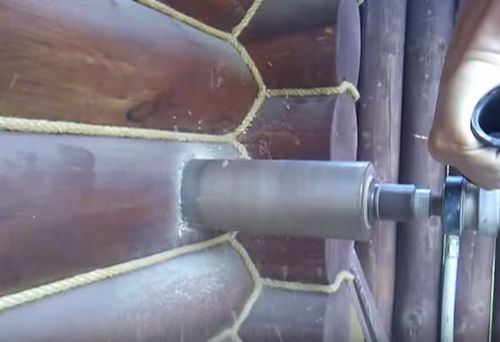

Сверление отверстия в стене сруба

Перед началом работ сделайте ревизию инструмента на предмет исправности. Долото и стамеска должны быть заточены – придется рубить древесину поперек волокон, а это очень трудно. Не спешите и не пытайтесь проделать отверстие по всей глубине с одной стороны стены: чем глубже отверстие, тем труднее работать.

Ответственный момент – разметка отверстия с другой стороны бани. Делать это можно таким способом:

• вначале просверлите сверлом небольшого диаметра сквозное отверстие, дрель держите только перпендикулярно;
• далее от центрального отверстия по кругу высверливайте новые. Если вы попадаете правильно, то толщина бруса будет небольшой, конец сверла будет попадать в уже сделанный канал. Если ошиблись – увеличится толщина бруса, прекратите дальнейшее сверление в этом месте. Чтобы было легче контролировать глубину высверливания можно пользоваться специальным заводским упором дрели. Нет упора – обыкновенной изоляционной лентой или скотчем намотайте полосу на сверле на нужном удалении от его конца.

Не старайтесь сделать стенки отверстия идеально ровными, главное, чтобы между ними и трубой был зазор для минеральной ваты. Вату по периметру кладите плотно, во время установки трубы следите, чтобы она не цеплялась торцом за утеплитель.

Видео — Отверстие в бревне большого диаметра

Для фиксации трубы в отверстии используйте монтажную пену, как можно глубже запените щель между трубой и стеной бани.

Шаг 4. Вставьте в отверстия воздуховоды, сделайте все технологические мероприятия по их утеплению и герметизации. Закройте отверстия решетками.

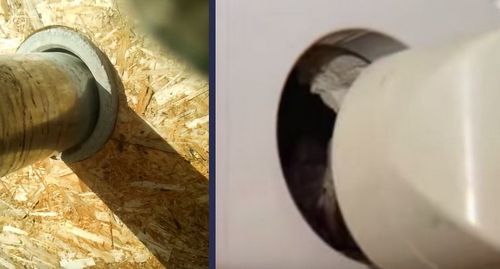

Примеры установки трубы воздуховода

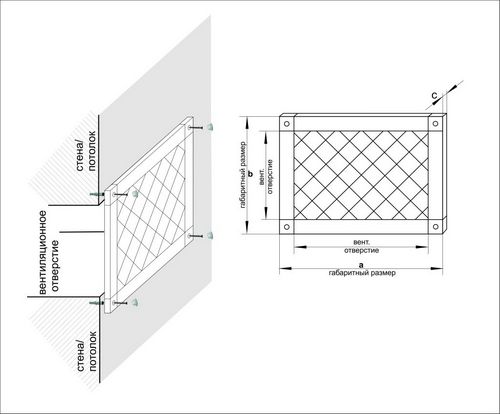

Схема монтажа вентиляционной решетки

На этом работы закончены. Для полной уверенности функционирования системы вентиляции стоит ее проверить. Для этого полностью откройте впускное и выпускное отверстие. К входу свежего воздуха поднесите кусок горящей бумаги и посмотрите, с какой скоростью втягивается дым и как он распространяется по всему объему парной. Наличие дыма сделает воздушные потоки видимыми, можно будет примерно узнать проблемные зоны и принять меры по их устранению. Проблемные зоны – места, где воздушные потоки двигаются слишком быстро или вообще не двигаются, так называемые «мертвые зоны».

Видео — Порядок сборки наружных вентиляционных решеток

Как сделать принудительную вентиляцию в русской бане

Главное преимущество принудительной вентиляции – полная независимость от погодных условий и возможность регулировать скорость воздушного потока в зависимости от микроклимата в парной. Что касается стоимости, то она возрастает незначительно, цена обыкновенных вентиляторов доступна абсолютно каждому застройщику.

Современные вентиляторы могут регулировать скорость вращения лопастей – изменяется интенсивность вентиляции. Кроме того, некоторые могут управляться дистанционными пультами, а вентиляционное отверстие после выключения вентилятора автоматически закрывается.

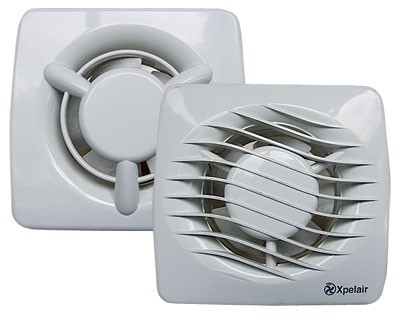

Бытовой вентилятор

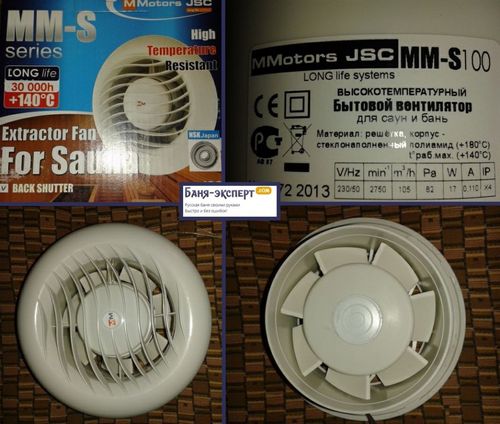

Температуростойкий вентилятор для сауны

Для русских бань есть некоторые ограничения использования электрического оборудования – высокая влажность воздуха выдвигает жесткие требования к классу защиты корпуса. Практики не советуют ставить вентиляторы на выходе воздуха – слишком сложные там условия эксплуатации. Устанавливать вентилятор лучше на входе, но нужно соблюдать одно условие. Дело в том, что скорость воздушного потока весьма значительная, холодный воздух может создавать очень неблагоприятные зоны в парной. Чтобы такого не случалось, устанавливайте вентилятор только за печкой, это позволит разбивать струю, подача свежего воздуха в помещение будет более щадящей. Под полкой вентилятор монтировать не стоит, холодный воздух у ног не повышает комфортность банных процедур.

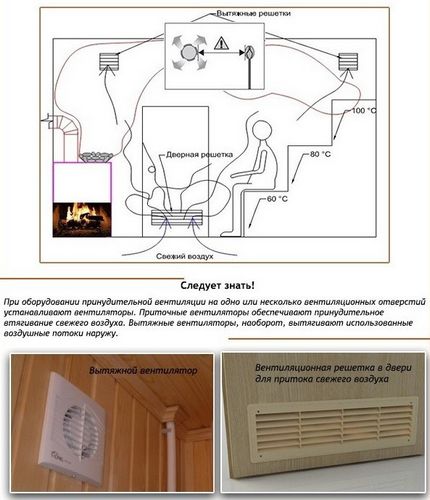

Принудительная вентиляция в бане

Заключение

Общего рецепта вентиляции для всех типов бань не существует, вы должны уметь самостоятельно принимать решения с учетом индивидуальных архитектурных особенностей помещения и собственных предпочтений. Но в любом случае нужно прилагать максимум усилий, чтобы вентиляция повышала комфортность пребывания в бане, а не наоборот.

И последнее. Следует всегда помнить несколько универсальных правил:

• чем сложней любая конструкция, тем больше шансов ее выхода из строя, тем труднее ее делать, тем проблематичнее обслуживать;
• не все сложное считается самым эффективным в использовании. Довольно часто простая естественная вентиляция «форточкой» в парной сделает свое дело ничем не хуже, чем принудительная с пультом удаленного управления.

К советам нужно прислушиваться, но окончательные решения следует принимать самостоятельно и нести за них ответственность. А для этого без определенного багажа теоретических и практических знаний не обойтись. Именно с этой целью мы в статье попытались рассмотреть проблемы устройства вентиляции русской бани с различных сторон и предложили на ваше усмотрение несколько способов решения.
