Как сделать вибростол своими руками: схема и чертежи, фото инструкция

В частном секторе, чтобы сэкономить деньги при ремонте или строительстве, хозяин может выполнять максимум работ самостоятельно. Но иногда нужно арендовать специальное оборудование, так как домашний инструмент может ограничить возможности мастера. В этой статье мы рассмотрим, как сделать вибростол своими руками и на что обратить внимание.

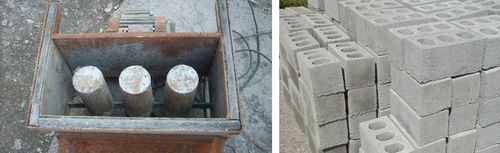

На сайтах, посвященных вопросу конструирования подобной установки, акцент делается на том, что она применяется для производства плитки (тротуарной). В реальности же сфера использования стола несколько шире. Например, самостоятельное изготовление блоков (кирпичей) из ячеистого бетона, просеивание песка.

Схема стола

Его предназначение – создание в рабочем режиме вибраций столешницы определенной частоты и амплитуды. Главное – понять состав и принцип функционирования установки. Тогда будет несложно сделать самодельный вибростол – самостоятельно составить его чертеж, определиться с технологией и подобрать необходимые материалы. Да и какая-то особая инструкция не понадобится.

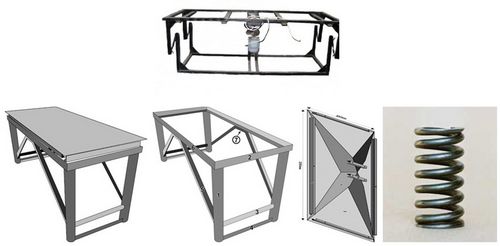

• Станина. Представляет собой рамную конструкцию (каркас), которая является опорной частью стола.
• Столешница. На нее устанавливаются формы с раствором, из которого получают искусственный камень.
• Виброузел. К нему относятся – амортизационная система + эл/двигатель с соответствующей оснасткой.
• Электрооборудование. Конкретное схемное решение зависит от познаний мастера в эл/технике и специфике использования вибростола.

Если предполагается изготовление только лишь тротуарной плитки, причем для себя, в небольших количествах, то с учетом малого веса образцов целесообразно сделать вибростол с двигателем от стиральной машины. Такая установка не займет много места, да и на материалах можно сэкономить.

Пошаговая инструкция по изготовлению вибростола с электродвигателем

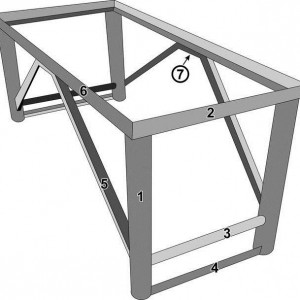

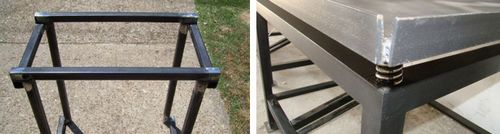

Для рамы достаточно уголка – на 25 или на 40. К нему будет удобнее крепить все остальные части схемы. А вот ножки можно сделать или из него же, или из других профилированных изделий – стального швеллера, трубы.

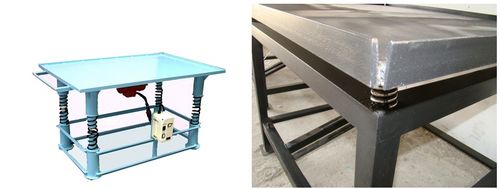

Чтобы стол вибрировал, к его опорам и (или) раме привариваются металлические стаканы, в которых помещаются амортизирующие пружины. Их оптимальное количество, так же как и схема расстановки, определяется по конкретному чертежу, исходя из габаритов столешницы и мощности двигателя.

Есть и другие варианты. Схема устройства системы амортизации видна на фото.

Рекомендации

• При изготовлении своими руками вибростола для тротуарной плитки или иных целей древесину для станины лучше не использовать, хотя в некоторых инструкциях утверждается обратное. Главная причина – дерево со временем рассыхается. Следовательно, нарушится геометрия, центровка, и создать вибрацию требуемой амплитуды вряд ли получится. По какому бы чертежу и технологии ни был сделан стол, качество искусственного камня будет низким.
• К нижним частям ножек следует приварить «пятаки». Это придаст вибростолу устойчивости. При необходимости их можно забетонировать, а если в пластинах заранее высверлить отверстия – то зафиксировать на основе анкерами.
• От высоты вибростола зависит удобство работы с формами. Оптимально – порядка 75 – 85 см.
• Практика показывает, что для изготовления образцов искусственного камня на дому, своими руками, вполне достаточно разработать чертеж вибростола, ориентируясь на параметры 75х75 (см).

Столешница

При выборе материала для этой части стола необходимо руководствоваться несколькими критериями – какие растворы будут использоваться, сколько одновременно форм предполагается устанавливать и с какой интенсивностью будет эксплуатироваться установка. От этого зависит ее схема, вес столешницы и амплитуда ее колебаний.

Если планируется работать с растворами для легких бетонов, с одной-двумя формами небольших размеров, то для рабочей поверхности вибростола подойдет в принципе любой материал, способный выдерживать различные (статические + динамические) нагрузки. Это единственная инструкция по данному пункту.

При сборке небольшой установки своими руками, для снижения финансовых затрат, нередко столешницу делают из плит МДФ, ДСП и тому подобное. Такие материалы несложно раскроить самому, с помощью подручных инструментов. Но если речь идет о производстве на вибростоле бетонных блоков, да еще большими партиями, то однозначно – толстый стальной лист (6 мм – минимум).

Двигатель

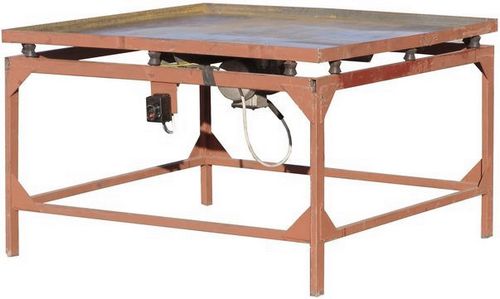

Его мощность для вибростола выбирается исходя из общей нагрузки (вес столешницы + формы + раствор). Как правило, при изготовлении оборудования своими руками ориентируются на соотношение 100 кг – 1 кВт. Хотя нужно принимать в расчет и схему установки двигателя. В данном случае – снизу и по центру вибростола (типовые чертежи).

Для самостоятельного изготовления на вибростоле только лишь тротуарной плитки достаточно изделия на 0,65 – 0,75 кВт.

Виброузел

Для такого стола нужен не просто двигатель, а механизм, создающий колебания рабочей платформы. Соответствующих чертежей и инструкций по изготовлению довольно много. Если вибростол планируется использовать долговременно, для производства различного рода работ, то есть смысл сделать универсальную установку.

На оси двигателя вибростола крепится муфта с радиально высверленными отверстиями. В них – резьба под болты. Регулируя глубину их посадки, можно регулировать как частоту колебаний столешницы, так и их амплитуду. Своими руками изготовить такое приспособление не получится – понадобится станок. Учитывая, какая польза от вибростола, сделанного по такой схеме, можно и оплатить услуги токаря.

Как настроить вибростол?

Только опытным путем. Придется самому поэкспериментировать, меняя частоту, амплитуду (при помощи регулировочных болтов), общую массу нагрузки на столешницу. Но в любом случае можно добиться хорошего качества продукции, так как вибростол, в принципе, не является конструкцией особой сложности, по какому бы чертежу он ни был сделан.

При самостоятельном изготовлении небольших по массе образцов можно обойтись и без станины. Все, что понадобится для вибростола – столешница с закрепленным двигателем. Роль опоры играет большой баллон (например, от задних колес трактора «Беларусь»). При вращении вала двигателя резина хорошо амортизирует, и такая конструкция вполне заменяет полноценный вибростол.
