Как собрать электрощит в квартире: пошаговая схема сборки

Изучаем схему сборки электрощита в квартире: основные этапы и требования к монтажу. Как правильно собрать электрощит согласно схеме и обеспечить безопасность электросети в квартире.

Подробная схема сборки электрощита в квартире, этапы и принципы сборки. Статья с картинками схемы электрощита для квартиры

Работы по сборке электрощита в квартире и его подключению можно разделить на несколько этапов, каждый из которых имеет свои правила и особенности. Точное соблюдение процедуры сборки и соответствие требованиям нормативов и ПУЭ обеспечивают высокую степень электробезопасности системы.

Этапы сборки электрощита в квартире

Компания «Vulelectro» проводит в Санкт-Петербурге и Ленинградской области сборку электрощита в квартире, руководствуясь алгоритмом работ по каждому этапу:

• проводится оценка и формируются группы потребителей (освещение, розетки, электроприборы);
• составляется схема сборки электрощита в квартире, позволяющая наглядно представить расположение элементов в щитке;
• выбирается вид электрощита и место его установки, рассчитывается мощность оборудования. Подбирается щитовая коробка с учетом компонентов по группам потребителей и количеству модулей, устраивается специальная ниша для размещения щита или используется навесная модель;
• непосредственно сборка щита.

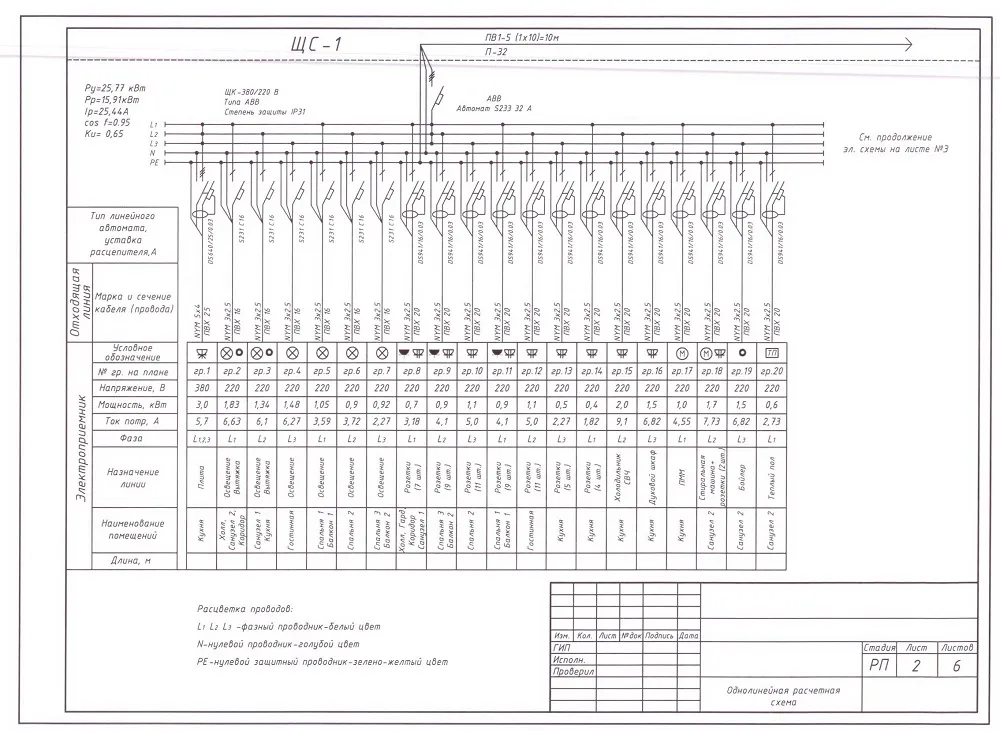

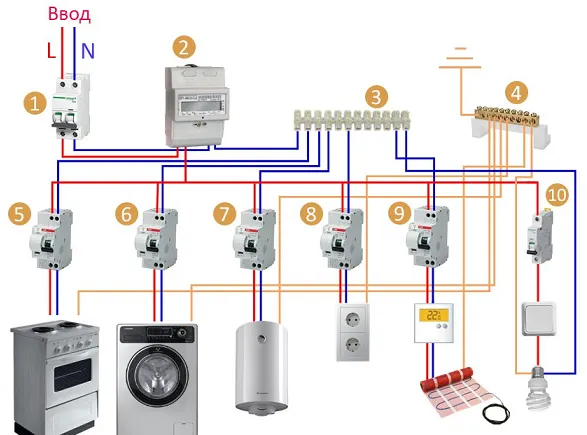

Схема сборки электрощита

При проведении монтажа оборудования возможно использование линейной или групповой схемы подключения. Применение линейной схемы сборки электрощит подразумевает размещение элементов друг за другим. Она является простой в реализации, но при аварии возникают сложности в устранении источника неисправности. При групповом подключении модули подключают группами по линиям потребителей. Это более сложная схема, но она дает возможность установить проблемную зону по сработавшим автоматам.

Построение любой схемы сборки электрощита в квартире основано на соблюдении общих принципов:

• на вводе размещается вводное коммутационное устройство — автоматический выключатель, рубильник (выключатель нагрузки);
• все групповые линии, отходящие от щита, должны иметь защиту от перегрузки и действия токов КЗ;
• все розеточные группы должны защищать человека от поражения электротоком. С этой целью устанавливаются УЗО или дифавтоматы.

Каждая система энергообеспечения, монтируемая в квартире, имеет свои особенности и отличается вариантами исполнения щитков, наличием и мощностью групп освещения и оборудования. Поэтому разработка схемы сборки электрощита выполняется в зависимости от индивидуальной ситуации, обеспечивая электробезопасность, соответствующую современным нормам и ПУЭ. Для заказа услуги можно позвонить по телефону +7 (917) 599-24-28 или написать на email [email protected].
