Как спрятать трубы в ванной своими руками — фото и видео

В старых домах, таких как советские или даже дореволюционные, разводка коммуникаций уже давно не используется, но все еще сохранена. В то время как медные трубы являются современными и технологичными, их минус – высокая цена. Они соединяются через пайку или фитинги при монтаже и предназначены для подключения к системам водоснабжения, канализации и даже отопления.

Какие трубы прокладывают в ванной

По назначению трубы, проложенные в ванной комнате, делят на:

• водопроводные;
• канализационные;
• отопительные.

Как правило, последние прокладывают в санузлах только в частных домах.

Содержание:

• Какие трубы прокладывают в ванной
  • Металлические (чугунные и стальные)
  • Пластиковые (полипропиленовые)
  • Металлопластиковые
  • ПВХ (поливинилхлоридные)
  • Полиэтиленовые (из сшитого полиэтилена)
  • Применение труб разных видов на фото
• Восемь вариантов закрытия сантехники, выбор оптимального
  • Плюсы и минусы
  • Способы маскировки труб на фото
• Основные решения для укрытия вертикальных труб
  • Пластиковые панели
    • Видео: Как за полчаса соорудить короб из пластиковых панелей
  • Как соорудить хозяйственный шкафчик своими руками
  • Как смонтировать вертикальный короб
  • Как установить фальшстену
  • Как спрятать трубы в стене
• Два основных способа укрытия труб, расположенных горизонтально

По материалу изготовления различают трубы:

• металлические;
• пластиковые;
• металлопластиковые;
• поливинилхлоридные;
• полиэтиленовые.

Металлические (чугунные и стальные)

Пластиковые (полипропиленовые)

Металлопластиковые

Легко гнутся в разные стороны, что позволяет использовать эти трубы для монтажа сложных конструкций. Но, в отличие от пластиковых, они не свариваются, а соединяются металлическими фитингами и цангами, из-за чего возникает риск протечек на стыках.

ПВХ (поливинилхлоридные)

Не рекомендуется использовать для подачи воды и отведения стоков. Из-за слишком тонких стенок такие трубы плохо переносят высокие температуры и перепады давления, поэтому быстро выходят из строя.

Полиэтиленовые (из сшитого полиэтилена)

Данные трубы также ненадёжны и малопригодны для разводки коммуникаций в санузлах.

Для подводки холодной воды рекомендуют применять пластиковые или медные трубы, для горячего водоснабжения — металлопластиковые. Полиэтиленовые и ПВХ-трубы лучше не использовать под герметизацию, поскольку их придётся часто менять.

Применение труб разных видов на фото

Полиэтиленовые трубы применяются для канализации

ПВХ-трубы не замуровывают

Металлопластиковые трубы можно гнуть в любую сторону

Пластиковые трубы соединяются только под прямым углом

Медные трубы современны и технологичны

Металлические трубы в домах старой постройки

При разводке коммуникаций используют трубы разного диаметра: ¾ дюйма (19.05 мм) для прокладывания магистралей и ½ дюйма (12,7 мм) для подключения сантехники. Эти стандарты оптимальны для обустройства санузлов в многоэтажных домах. При частной застройке нужно помнить: чем больше разбор воды, тем больший диаметр труб потребуется.

Восемь вариантов закрытия сантехники, выбор оптимального

Есть много способов скрыть сантехническую разводку в туалете и ванной комнате. Но прежде чем рассматривать конкретные методы, нужно знать ответ на главный вопрос — трубы маскируют во время их прокладывания или хотят скрыть уже проложенные коммуникации.

В первом случае трубы заливают стяжкой пола или убирают в нишы, выдолбленные в стенах. Во втором — сооружают короба либо специальные мебельные конструкции, устанавливают рольставни и т.д.

Чтобы выбрать оптимальный вариант маскировки труб со всеми их изгибами и разветвлениями, сначала трассы трубопроводов размечают на стене карандашом. Или рисуют схему на бумаге, сохраняя масштаб. После этого принимают решение, где штробить стену, а где устанавливать короб или сооружать какую-либо другую конструкцию.

Плюсы и минусы

Способы маскировки труб на фото

Трубы могут быть спрятаны в стяжке пола

Штробление стен позволяет реализовать любые дизайнерские идеи

Мебель добавляет ванной комнате роскоши и шика

Трубопровод находится за фальшстеной

Трубы спрятаны в коробе из гипсокартона

Облицовка ванной пластиковыми панелями

Основные решения для укрытия вертикальных труб

Пластиковые панели

Закрыть сантехническую разводку пластиковыми панелями — один из самых простых и бюджетных способов обустроить ванную комнату своими руками. Но главное преимущество такого метода состоит в том, что при необходимости конструкцию можно разобрать, особо не повредив её, а после проведения ремонтных работ вновь собрать. Поэтому пластик часто используют для обшивки не особо надёжных труб.

 Необходимые инструменты:

• уровень;
• линейка и рулетка;
• карандаш.
• ножовка или электролобзик;
• дрель;
• шуруповёрт или степлер;
• плоскогубцы.

Используемые материалы:

1. Панели ПВХ не тоньше 8 мм;
2. Дюбели;
3. Саморезы или скобы для степлера;
4. Маяки (деревянные бруски 4х5 см);
5. Стартовые и угловые молдинги.

Для крепежа лучше использовать не скобы, а саморезы. Это даст возможность при необходимости быстро разобрать конструкцию, не повредив пластик.

Обшивку выполняют в такой последовательности:

1. Выполняют разметку стены: с шагом приблизительно полметра намечают параллельные линии, по которым будут устанавливаться маяки.

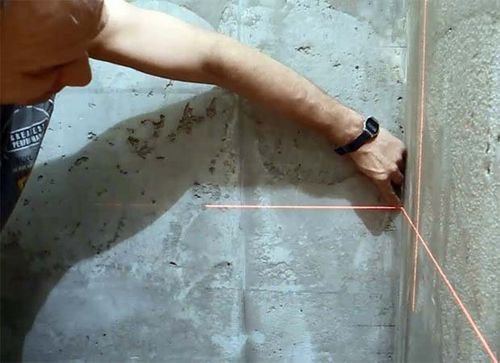

   Стену размечают под маяки

2. Деревянные маяки прибивают к стене дюбелями.


   Маяки крепят перпендикулярно будущим панелям ПВХ

3. Ножовкой или лобзиком нарезают заготовки пластиковых панелей необходимой длины.

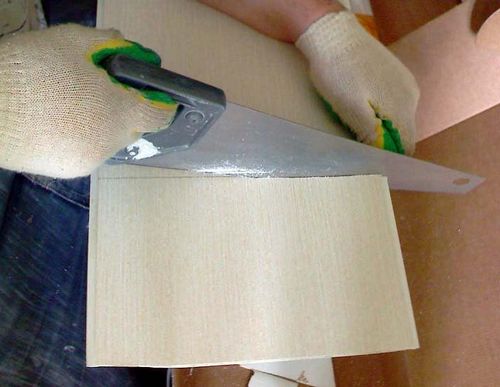

   Пластиковые панели легко режутся обычной ножовкой для дерева

4. У края стены к перпендикулярно маяку крепят стартовый молдинг, в который вставляют первую полоску пластика.
5. В паз первой панели вставляют выступ второй и так двигаются до конца.

Видео: Как за полчаса соорудить короб из пластиковых панелей

Как соорудить хозяйственный шкафчик своими руками

За панелями, скрывающими трубы, остаётся много свободного места. Его можно использовать для дела, если соорудить конструкцию в виде шкафчика с полками.

Необходимые инструменты:

• электролобзик;
• дрель с насадками;
• шуруповёрт;
• уровень;
• рулетка;
• карандаш для разметки.

Используемые материалы:

• деревянные планки для направляющих;
• ДСП или фанера для полок;
• дверцы или рольставни;
• дюбели;
• саморезы;
• фурнитура (навесы, ручки).

1. На боковых стенах закрепляют дюбелями две деревянные планки — направляющие.
2. На участках, где будут проходить трубы, в полках вырезают отверстия или делают ниши.
3. К дверцам крепят петли и навешивают их на направляющие.

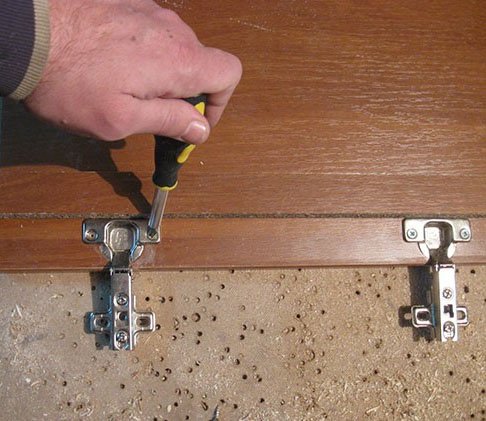

   К дверцам крепят навесные петли

4. В качестве дверцы можно использовать рольставни.

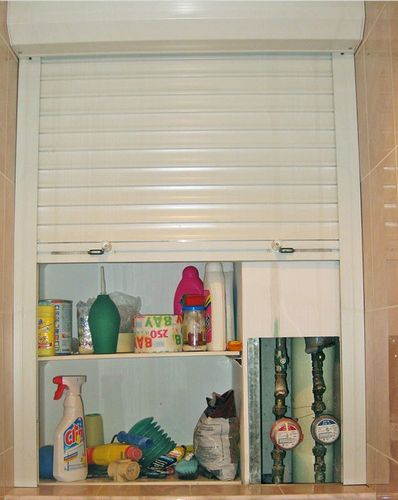

Рольставни выглядят эстетично и современно

Как смонтировать вертикальный короб

Канализационные и водопроводные трубы большого диаметра часто прячут в короба. Каркас короба монтируют из алюминиевых профилей и обшивают влагостойким гипсокартоном или пластиковыми панелями. Гипсокартон чаще всего облицовывают керамической плиткой, но возможны и другие способы отделки (моющиеся обои, пленка-самоклейка и т. д.).

Необходимые инструменты:

• уровень;
• рулетка;
• угольник;
• карандаш;
• дрель;
• шуруповёрт;
• ножницы по металу;
• нож для гипсокартона или ножовка для пластика.

Используемые материалы:

• алюминиевые направляющие профили 27×28 мм;
• потолочные профили 60×27 мм;
• дюбели;
• гипсокартон влагостойкий стеновой (12,5 мм) или плиты ПВХ;
• саморезы.

1. Сначала выполняют разметку будущего короба. Для этого с обеих сторон от трубы рулеткой отмеряют одинаковое расстояние с учётом того, что между трубой и стенкой короба должно быть расстояние не меньше длины спичечного коробка.
2. Ножницами по металлу или ножовкой нарезают направляющие профили.

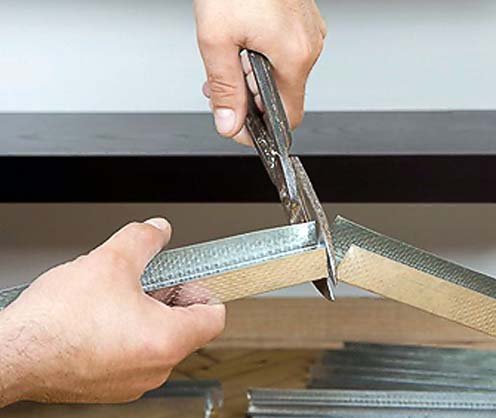

   Профиль хорошо режется ножницами по металлу

3. Профили крепят к стенам, полу и потолку согласно разметке.
4. На месте внешнего угла будущего короба строго вертикально устанавливают ещё один металлический профиль. Фиксируют профили с помощью дюбелей.
5. Устанавливают горизонтальные перемычки — рёбра жёсткости.

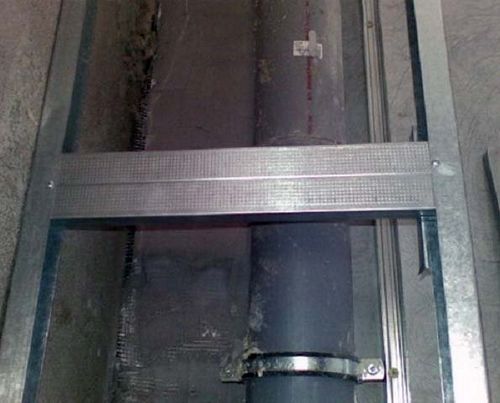

   Для жёсткости крепят горизонтальные перемычки

6. Полосы гипсокартона или пластиковые панели нарезают по размеру и крепят к профилям. Обшивка короба гипсокартоном.
7. Прорезывают смотровые окна в местах, где необходим открытый доступ к счётчикам, кранам и т.д. Перед окончательной отделкой смотровые люки прикрывают дверцами.

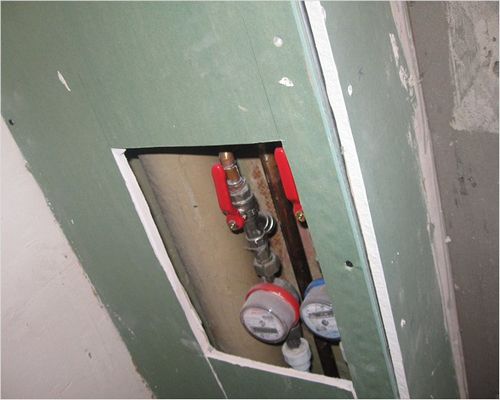

   Участки водопровода, где установлены краны и счетчики, нельзя герметизировать

Как установить фальшстену

Этот способ применяют, если трассы водопровода и канализации расположены вдоль дальней стены. Всю разводку зашивают сплошной гипсокартонной перегородкой или пластиковыми панелями.

Инструменты и материалы используются такие же, как и при сооружении вертикального гипсокартонного или пластикового короба.

1. К боковым стенам, полу и потолку по периметру будущей фальшстены крепят металлические профили, которые будут выполнять роль несущих конструкций.
2. Крепят рёбра жёсткости.


   Прикрепляют горизонтальные перемычки

3. К установленной обрешётке прикручивают панели ПВХ либо нарезанные по размеру листы гипсокартона.

Перед тем как спрятать трубы, их желательно сфотографировать, чтобы в дальнейшем знать месторасположение.

Как спрятать трубы в стене

Чтобы укрыть трубы таким способом, в стене вибирают специальные полости. Делать это лучше всего на первом этапе капитального ремонта, поскольку штробление стен — очень пыльный и грязный процесс.

Необходимые инструменты:

• рулетка;
• уровень;
• болгарка или перфоратор;
• шпатель.

Используемые материалы:

• крепёж для труб;
• штукатурный раствор.

1. На стене намечают трассы будущего водопровода и канализации.
2. Болгаркой или перфоратором прокладывают канавки.
3. В выдолбленные полости помещают трубы.

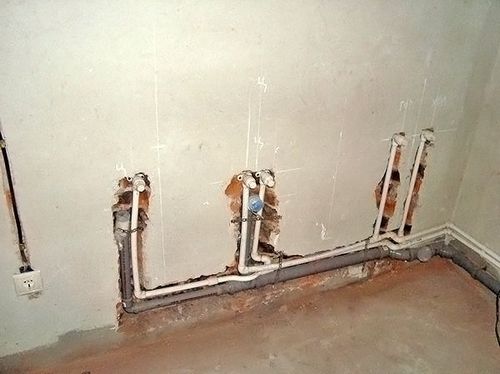

   Трубы должны свободно помещаться в канавках

4. Заштукатуривают стену.

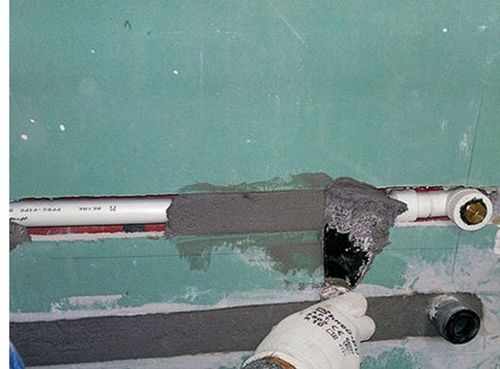

   После укладки труб канавки заштукатуривают

5. Заделывая борозды раствором, тщательно следят за тем, чтобы не оставались пустоты, которые негативно влияют на прочность стены.

Два основных способа укрытия труб, расположенных горизонтально

Первым из способов является сокрытие труб под гипсокартон, принцип работ остаётся тем же, что и при укладывании вертикальном. Во время капитального ремонта водопроводные трубы можно спрятать в стяжку пола. Сделать это не так сложно, как кажется.

Необходимые инструменты:

• уровень;
• лопата;
• правило.

 Используемые материалы:

• гидроизоляционный материал для пола;
• изоляция для труб;
• маяки;
• цементно-песчаная или бетонная смесь.

1. Делают трубную разводку.

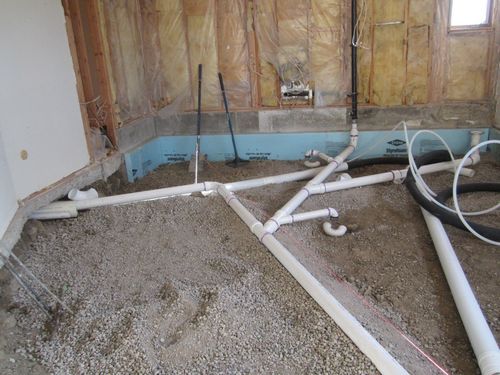

   Трубы ведут кратчайшим путем

2. Укладывают на пол гидроизоляцию.

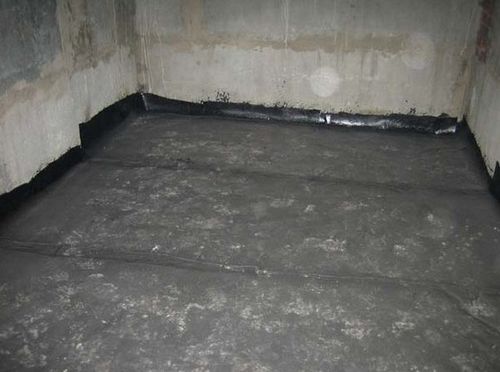

   Гидроизоляцию стелят на пол и заводят на стены

3. Устанавливают маяки.

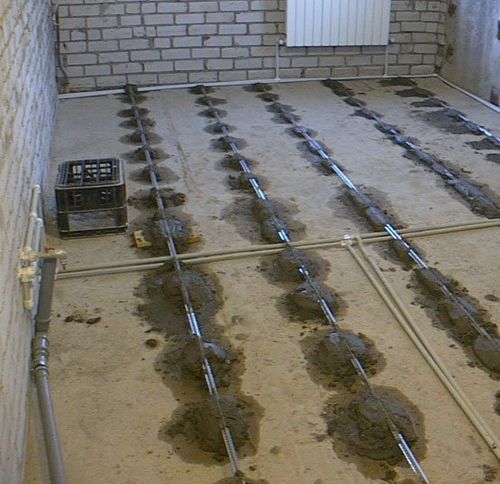

   Высота маяков должна быть выше высоты труб

4. Цементно-песчанную или бетонную смесь заливают между трубами.
5. Ориентируясь на маяки, разравнивают смесь.

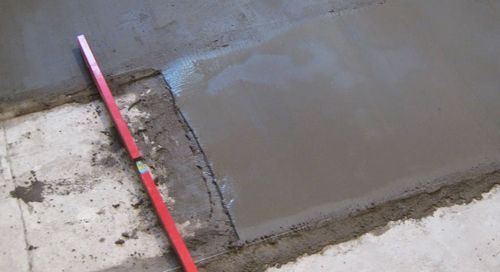

Горизонтальность стяжки проверяют уровнем

Трубы в ванной можно оставить открытыми или спрятать. С эстетической точки зрения, второй вариант предпочтительней. Но при таком способе большое значение имеет надежность труб и их соединений. Если же существует риск возникновения аварийных ситуаций, трубы лучше не запаковывать герметично. В таком случае их можно спрятать за рольставнями или мебельными дверцами. Подобранные правильно, такие элементы придадут ванной комнате интересный современный вид.
