Здравствуйте, уважаемые пользователи! Стою перед такой ситуацией: мне требуется разработать метод фиксации распашных ворот в открытом положении, чтобы обеспечить безопасность и избежать случайного закрытия из-за сильного ветра. Ворота были установлены недавно. Если кто-то может подсказать, как зафиксировать распашные ворота, буду признателен за советы.
ru/threads/317148/
Поиски по интернету ни к чему не привели, устройства типа штырей для втыкания в землю не устраивают, других идей-чтобы дешево, сердито, надёжно не нашел. Рассматриваются как магазинные, так и самодельные устройства (не сложные, без токарных и других работ, требующих использования оборудования. Максимум-тиски,болгарка,дрель,сварка)
- Регистрация: Сообщения:
- 1.079
- Благодарности:
- 565
-
Dimm5
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 565
- Адрес:
- Владимир
-
Простой вариант: 2 отрезка трубы и скоба из прутка или арматуры.
Типа того:Можно помудрить с креплением и концами для авто фиксации и сброса.
- Регистрация: Сообщения:
- 847
- Благодарности:
- 297
-
А2572
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 297
- Адрес:
- Тверь
-

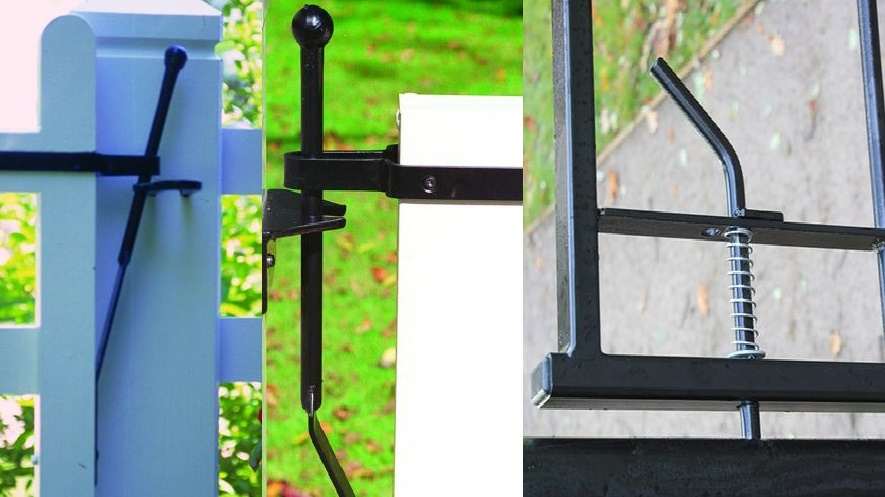

Типа, если смотреть на картинку, то слева вместо отрезка трубы приварить !_! образный профиль необходимой длины и просверлить в _ отверстие под диаметр прутка-скобы,Тогда при открытии ворот пруток будет скользить по профилю-направляюшей и дойдя до отверстия провалится в него. Для надёжности фиксации установить прижимную пружину с возможностью регулировки усилия прижима. При закрывании ворот для преодоления усилия прижимной пружины при подъеме скобы-фиксатора приварить к верхней точке скобы рычаг-ручку.Или лучше рычаг сделать как продолжение скобы
Последнее редактирование:
- Регистрация: Сообщения:
- 1.079
- Благодарности:
- 565
-
Dimm5
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 565
- Адрес:
- Владимир
-
ИМХО на улице такая система может клинить. Дождь, снег и т. д.
Может проволоку в виде петли с сужением на конце и упор типа гвоздя со шляпкой под размер.
- Регистрация: Сообщения:
- 847
- Благодарности:
- 297
-
А2572
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 297
- Адрес:
- Тверь
- Регистрация: Сообщения:
- 1.079
- Благодарности:
- 565
-
Dimm5
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 565
- Адрес:
- Владимир
-
Концы петли на столб, что-бы крутились по оси. На ворота пипка со шляпкой, которая по диаметру равна узкой части петли. При открывании петля с усилием проходит сужение и стопорит ворота. При закрытии так-же с усилием проходим сужение и закрываем ворота.
- Регистрация: Сообщения:
- 847
- Благодарности:
- 297
-
А2572
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 297
- Адрес:
- Тверь
-
Согласен, идея прекрасная и с первого взгляда легко воплотимая и надёжная.Но есть, на мой взгляд, огромная проблема в реальном воплощении, а именно: материал пружины должен быть пружинная проволока достаточно толстого диаметра. И тут возникает трудность: как сталистую пружинную сталь согнуть так фигурно выдерживая все размеры? Мне кажется тут только прессформа с прессом нужны, по другому не получится. Хотя пойду попробую проволоку разных диаметров помучать, благо на работе с ней проблем нет
И всё-таки с надёжность.в смысле с надёжностью непосредственно самой фиксации возникают сильные сомнения: конструкция хороша в погодных условиях когда нет ветра или он очень слабый, гарантии, что внезапный порыв не сорвет створку ворот нет. Если сделать более мощный фиксатор, то придется прикладывать значительные усилия для открытия и закрытия ворот, а это не только физические нагрузки на собственные мышцы, но и на металл ворот: у меня рамка сварена из профиля 40х20х1,5 и на сколько её хватит неизвестно.
По мне Ваш первый вариант с моими изменениями больше нравится, к тому же скоба в этом случае будет иметь ещё и антивандальную функцию: предотвращение съёма створок с петель. Или можно перевернуть профиль ввез «ногами» с положения U в положение П, тогда в паз никакие атмосферные осадки не попадут и при закрывании ворот пружину нужно будет сжимать давя на ручку-рычаг вниз, что гораздо легче.Последнее редактирование:
- Регистрация: Сообщения:
- 1.079
- Благодарности:
- 565
-
Dimm5
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 565
- Адрес:
- Владимир
-
Ну да, согласен, стопор не очень надежен при ветре.
По варианту со скобой, я бы сделал не пружину, а на оси вращения. Т. е. на месте штока с пружиной — отверстие и болт к столбу. Как бы качели. Ну и что-бы стопор не выпадал из отверстия — или перевернуть или подпружинить в таком положении.
- Регистрация: Сообщения:
- 847
- Благодарности:
- 297
-
А2572
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 297
- Адрес:
- Тверь
- Последнее редактирование:
- Регистрация: Сообщения:
- 1.079
- Благодарности:
- 565
-
Dimm5
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 565
- Адрес:
- Владимир
-
@А2572, в таком варианте нет фиксации от открывания створки дальше упора. При ветре будет болтаться.
- Регистрация: Сообщения:
- 847
- Благодарности:
- 297
-
А2572
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 297
- Адрес:
- Тверь
- Последнее редактирование:
- Регистрация: Сообщения:
- 1.194
- Благодарности:
-
Yriy
Живу здесь
Регистрация: Сообщения:
- Благодарности: Адрес:
- Московская область
-
@А2572, прошу Вас не обижаться, но мне кажется, что как-то наворочено придумано. А почему не хотите просто вбить в землю две трубы 3/4 по 0,5м и фиксировать вставленной в эту трубу куском арматуры?
- Регистрация: Сообщения:
- 847
- Благодарности:
- 297
-
А2572
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 297
- Адрес:
- Тверь
-
А зимой что делать с этими трубами?
- Регистрация: Сообщения:
- 1.194
- Благодарности:
-
Yriy
Живу здесь
Регистрация: Сообщения:
- Благодарности: Адрес:
- Московская область
-
А зачем с ними что-то делать? Пусть стоят. Вы ворота-то зимой фиксировать не планируете?
- Регистрация: Сообщения:
- 20
- Благодарности:
- 9
-
салгир
Участник
Регистрация: Сообщения:
- Благодарности:
- 9
- Адрес:
- Зап- Сиб.
-
У меня ворота открываются хоть во внутрь, хоть наружу, удобно в случае, когда 3 машины во дворе и когда сильный ветер с юга или с севера, открываю по ветру и всё поуху. Штыри для фиксации сейчас сделал Ф15мм, ибо гнуло.
